Как сделать схему электропроводки дома

На каком этапе нужно планировать разводку электричества

С необходимостью разводки электричества чаще всего сталкиваются собственники квартир в новостройках

При планировании электропроводки и непосредственной разводке важно соблюсти порядок будущих работ. Примерный перечень этапов следующий:

1. Проведение перепланировки, если это необходимо.
2. Проведение сантехнических работ.
3. Проведение предварительного монтажа трасс кондиционирования.
4. Проведение строительных работ.
5. Разводка электричества.
6. Монтаж напольного покрытия и дверей.
7. Поклейка обоев и покраска.
8. Монтаж розеток и прочих элементов.

С необходимостью разводки электричества часто сталкиваются собственники квартир в новостройках. Фото: Мир Квартир

Требуемый для проведения работ инструмент и материал

Для осуществления работ по монтированию дачной электрической проводки рекомендуется заранее подготовить следующий инструмент:

• ножницы для разделки КЛ;
• пассатижи;
• отвертки;
• шуруповерт;
• болгарка с алмазными дисками;
• молоток;
• монтажное зубило;
• шпатель;
• рулетка;
• нож.

Инструменты для прокладки электропроводки

Приобретать материал лучше всего после составления полноценного проекта планируемой электросети. Потребуются следующие элементы:

• защитные автоматы;
• электрический счетчик;
• провода;
• розетки;
• выключатели;
• распределительные коробки;
• подрозетники;
• соединительные клеммы;
• крепежный метиз.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.

Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.

Подключение розеток и выключателей. Монтаж осветительных приборов

Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ

Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

• Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
• Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
• Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

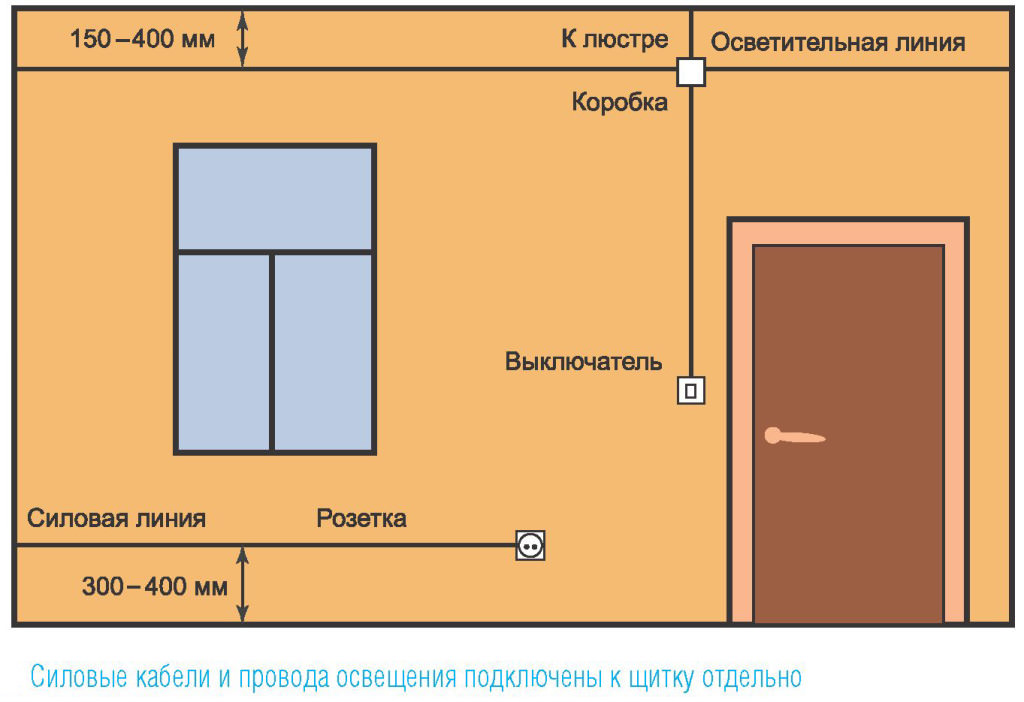

• Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
• В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
• Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
• Соединять между собой алюминиевый и медный провод запрещено.
• Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

Открытая проводка

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
• Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
• Кондиционеры.
• Электрическое отопление.
• Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
• Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Монтаж электрощита

Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:

1. Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
2. Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
3. Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
4. Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.

Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда

Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 – Схемы проводки для “Чайников”

Электромонтаж. Часть 2 – Способы соединения проводников

Электромонтаж. Часть 3 – Сварка проводников

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Определение сечения кабеля

Прежде чем приобретать кабели для разводки электричества, следует грамотно определить необходимое сечение. От этого будет напрямую зависеть безопасность жилья и жильцов. Ведь несоответствие сечения существующим нагрузкам приводит к перегреву кабеля и, как следствие, короткому замыканию, пожару, возможным жертвам.

Нужный размер кабеля определяется по специальной таблице:

Кабель для разных групп распределения берется в соответствии с планируемой нагрузкой. Но нужно иметь в виду, что в таблице даны абсолютно точные значения, а на деле могут наблюдаться колебания силы тока в сети (и частые). Значит должен быть определенный запас сечения.

Запас должен быть и по длине кабеля. Поэтому, чтобы определиться с требуемым количеством, необходимо измерить всю проводку рулеткой и прибавить к полученному результату еще 4 метра.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект

Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.
