Определяем расположение проводки в панельном доме

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

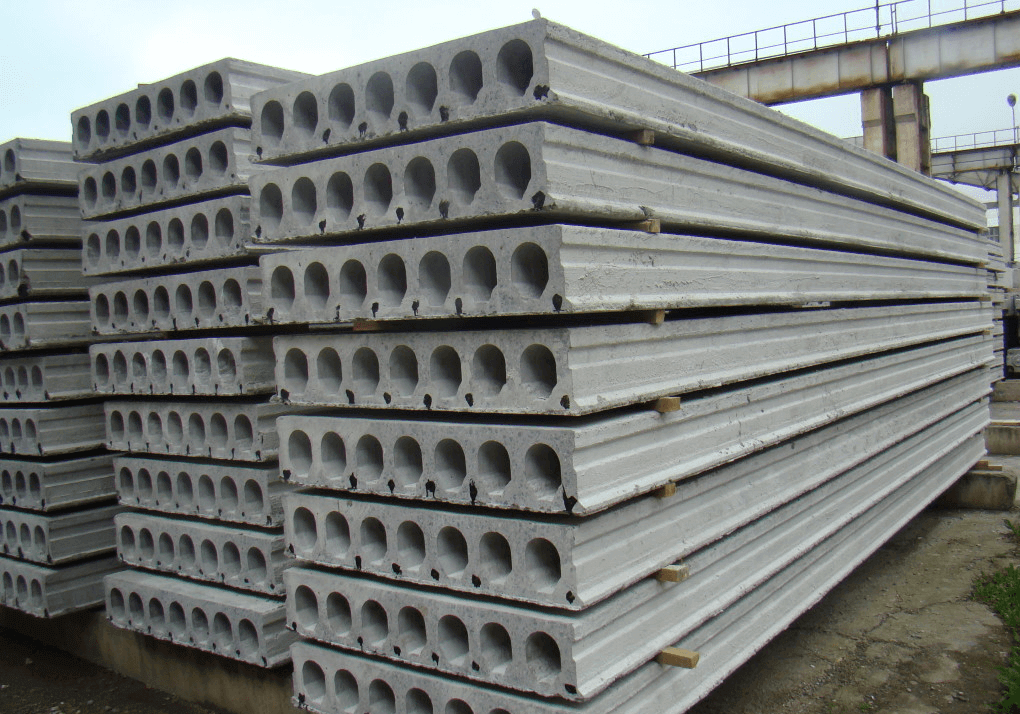

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

• истечение срока службы провода
• увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
• угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода

В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Сложности демонтажа проводки

Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.

Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:

• Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
• Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
• Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
• Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.

Выполнение монтажных работ

Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.

Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.

Необходимо учитывать и другие противопожарные и строительные нормы:

• разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
• ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели ― на высоте 90 см;
• розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
• количество розеток в жилом помещении рассчитывается исходя из общей площади помещения ― одна розетка на 6 м2, при этом на кухне не должно быть менее 3 розеток;
• санузел оборудуют розетками с влагозащитой;
• при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
• проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.

Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.

Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90. Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.

Можно ли обойтись без штробления?

Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.

И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.

Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.

После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.

У открытой проводки имеются свои недостатки:

• повышенные расходы на приобретение крепёжных и других материалов;
• незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.

Частичная замена электропроводки

Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.

Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

В этом случае провода скрывают пластмассовыми крышками

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Схема электропроводки

До того, как поменять проводку в квартире своими руками, нужно составить схему новой. И она не обязательно должна совпадать со старой, которая часто противоречит требованиям пожарной безопасности.

Схема составляется произвольно с использованием условных обозначений. Вам понадобится различать пометки для розеток, выключателей, распределительных и соединительных коробок. Для них обозначения придумываете сами. А вот трассу, по которой будет проложен провод, обозначайте линией. Причем для каждого провода (ноль, фаза, земля) придумайте свой цвет.

Может получиться примерно так.

Фантазия, которую вы можете применить при составлении схемы новой электропроводки, ограничивается правилами:

• Нельзя соединять заземляющие розеточные контакты с трубами водоснабжения и отопления, с общим проводом. Для этого должен предусматриваться заземляющий кабель;
• Трассу электропроводки прокладывают только вертикально или горизонтально, допускаются углы только в 90 градусов;
• Провода не должны пересекаться, а между ними нужно оставить хотя бы 0,3 см;
• От трассы до пола/потолка расстояние не должно быть менее 15 см, а между ней и дверным/оконным проемом – 10 см;
• Выключатели с внешней или внутренней стороны комнаты, но обязательно со стороны ручки.

Все, что вы видите ниже – только рекомендации, к которым желательно прислушаться, но выполнять их необязательно:

• Выключатели и розетки располагают в ряд на одном уровне;
• Старый стандарт: установка розеток на высоте 0,8-0,9 м, а выключателей – 1,5 м. Новый стандарт: все на уровне 0,8-0,9 м, но на кухне обязательно между нижним и верхним ярусом гарнитура с отступом от столешницы в 10 см. Допускаются розетки на расстоянии 15 см от пола;
• Для комнаты на каждые 6 квадратов – 1 розетка. Для кухни – 1 розетка на каждые 2 квадрата;
• В соседних комнатах розетки и выключатели делайте друг напротив друга.

Наглядно правила составления схемы представлены на рисунке ниже.
