Особенности работы с различными материалами
Какие конструкции запрещено штробить?
Порядок работ и правила расположения штроб
Как «бороздить» бетонные и кирпичные стены?
Чтобы сделать штробление стен под проводку корректно, необходимо придерживаться последовательности этапов работы. Следование шагам позволит провести операцию качественно и быстро.
Первый шаг, независимо от инструмента, — защита остальных комнат от грязи и вездесущей пыли. В этом случае на пол перед дверным проемом кладут влажную тряпку, а с внутренней стороны его завешивают мокрой простыней, так как просто закрытые двери от пыли не спасут: она найдет себе путь даже через небольшие зазоры.
- После тщательной очистки поверхности стен от обоев вооружаются специальным тестером или детектором (металлоискателем). Эта операция необходима для того, чтобы во время работ не наткнуться на старую электропроводку, в противном случае действия приведут к удару током или короткому замыканию. Если старая проводка (или действующая) располагается в опасной близости от планируемой линии, ее сдвигают, одновременно внося в план коррективы.
- Переносят на стены схему проводки, стартуя от распределительной коробки, а завершая работу электрической точкой, например, розеткой, выключателем. Обязательно пользуются лазерным (строительным) уровнем и маркером. После разметки стен определяют ширину каждой штробы. Главные ориентиры для расчетов — сечение кабеля и их запланированное количество.
- Согласно нанесенному чертежу штробят стены. Коробки под розетки делают дрелью с насадкой-коронкой (65, 80 мм). После того как все канавки проштроблены, стены фотографируют «на память». Эта операция даст возможность быстро найти потенциальное повреждение в будущем.
- Кабели фиксируют алебастром, гипсом, дюбель-хомутами либо стяжками под дюбель (саморез). После монтажа проводку проверяют мегаомметром либо тестером — прозванивают абсолютно все жилы: как на «короткое», так и на «землю». Если проблем не обнаружено, работу продолжают.
- Все штробы тщательно очищают от мусора, используя пылесос. Затем для лучшего сцепления их сначала обрабатывают грунтовкой глубокого проникновения, после ее высыхания наносят обычную гипсовую штукатурку (альтернатива — раствор).
- После окончания штробления стен под проводку электрические параметры кабелей проверяют снова.
Если работа кажется чересчур грязной или сложной, то можно обратиться к мастеру, однако цена на его услуги такова, что желание получить помощь извне нередко быстро пропадает, и штробление стен под проводку выполняют самостоятельно.
Как подготовиться к работам?
Фиксация электрического кабеля в штробе
Особенности штробы по различным материалам
Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.
Штробы в бетоне и кирпиче
Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому
Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками. По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками
В некоторых случаях возникает и необходимость в зубиле
По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.
Работа с деревом и газобетоном
Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.
Штробление гипсокартона
Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.
- При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
- При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.
Штроба в кафельном полу
Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.
Штробление стен под кондиционер
Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.
Нюансы с несущими стенами
Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.
Штробы по разным материалам
Законодательная база
Согласно ст. 7.21 КоАП РФ, штробление несущих конструкций квалифицируется как незаконная перепланировка. Жилищная инспекция принудит нарушителя сделать следующее:
- Заплатить штраф в размере 2,5 тыс. руб.
- Восстановить прочность поврежденных конструкций (п. 3 ст. 29 ЖК РФ).
Чтобы выполнить второе требование, мало заложить штрабу раствором. От этого несущая способность конструкции не восстановится. Потребуется принять специальные меры в соответствии с проектом усиления. Разрабатывать его имеет право только автор данного здания — это записано в законе. За такую услугу могут попросить до 800 тыс. руб.
Нормы и ограничения
Для горизонтального штробления в перегородках СНиП 3.05.06-85 устанавливает следующие максимально допустимые параметры (мм):
- Глубину — 25.
- Ширину — 20.
- Длину — 3000 (суммарная).
Вертикальные борозды делают без ограничений.
Минимальные расстояния от штраб до конструктивных элементов (см):
- Плиты перекрытия (для горизонтальных каналов) — 15.
- Края проема (для вертикальных) — 10.
- Газопровода (для любых) — 40.
Устройство штраб по диагонали запрещено. Их делают параллельными углам здания.
Способы устройства штробы под электропроводку
Существует несколько способов устройства штробы, каждый из них имеет свои плюсы и минусы.
1.1 Штробление с использованием специального инструмента:

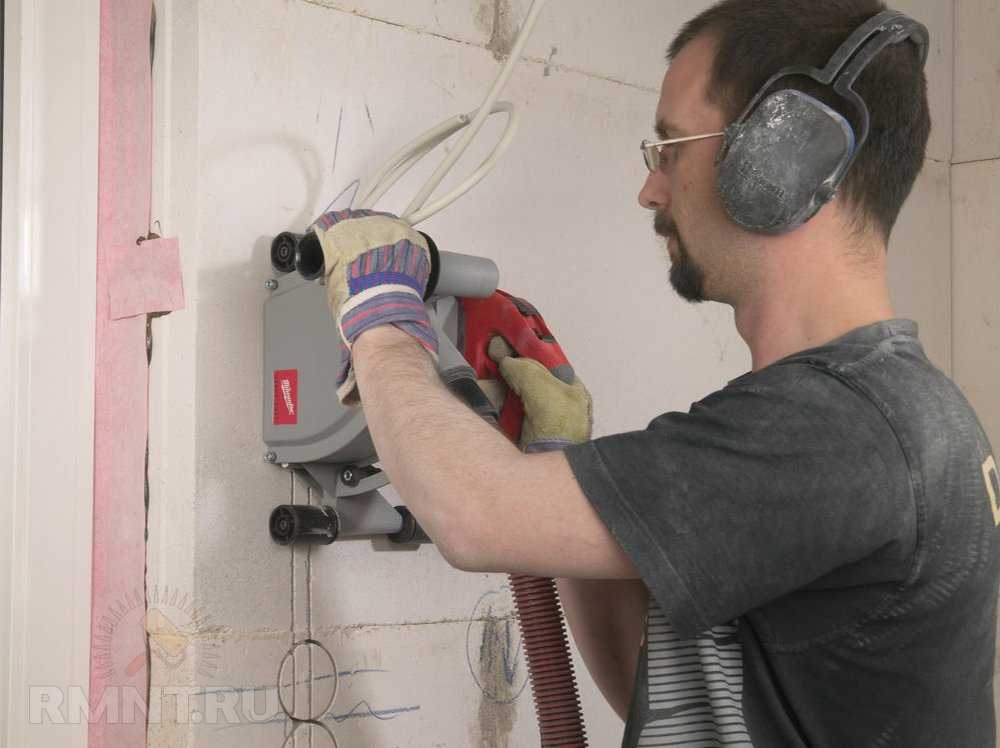

Для устройства штробы профессионалы используют штроборез
Это очень удобный инструмент, который позволяет выполнять большие объёмы работ в короткие сроки, но самое важное, на мой взгляд, это то, что им можно работать практически без пыли. К профессиональному штроборезу можно подсоединить промышленный пылесос, что позволяет сохранить чистоту в помещении. Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента
Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька
Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента. Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька.
1.2 Штробление с использованием УШМ и перфоратора:

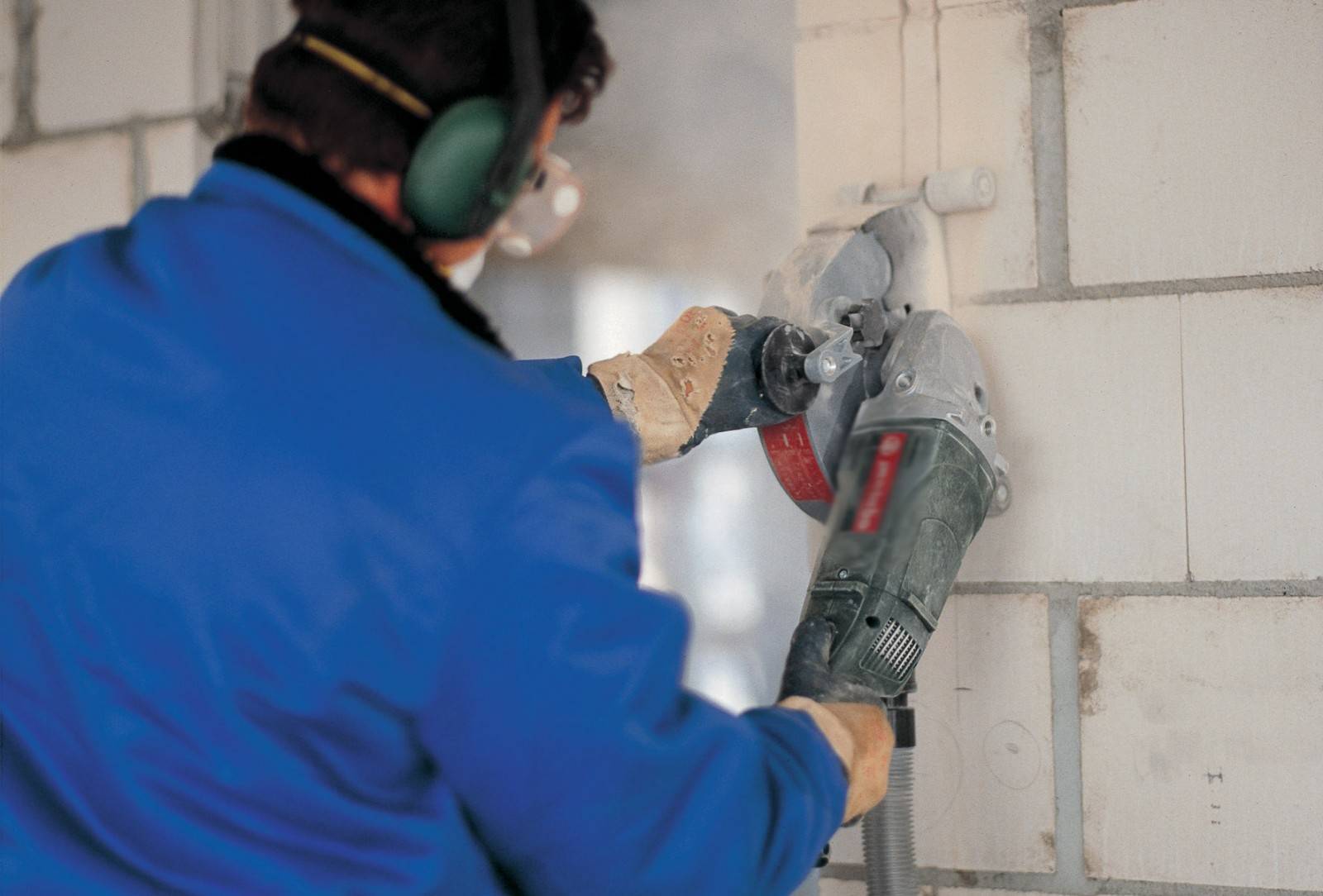

УШМ – угловая шлифовальная машинка или просто «болгарка». Для устройства штробы вам необходимо оснастить её специальным диском по бетону. Суть метода заключается в том, что на стене с помощью УШМ делается два параллельных пропила. Расстояние между пропилами и их глубина зависят от количества и размера кабелей, которые вы хотите проложить в стене. Например, если вы закладываете кабель ВВГ 3х2,5, то достаточно будет пропила глубиной 10 мм и расстояние между пропилами – 15 мм. Затем, когда пропилы сделаны, берём перфоратор, оснащённый насадкой-зубилом и выдалбливаем бетон (или кирпич) между пропилами, штроба готова.
На УШМ используем специальный диск
Делаем два параллельных пропила с помощью УШМ
Выдалбливаем бетон между пропилами с помощью перфоратора, оснащённого зубилом
Огромным минусом данного метода является то, что при пилении болгаркой образуется очень большое количество пыли. Если вы производите ремонт не в пустом помещении, то есть там есть мебель, то обязательно укройте её целлофаном, а всю цифровую и бытовую технику необходимо перенести в другое помещение, также на дверной проём можно повесить влажную ткань (например, старую простынь или штору), что будет препятствовать распространению пыли.
Такой метод устройства штробы очень распространён. Так как инструмент, который используется довольно легко найти. Также плюсом является то, что он относительно бесшумный, если такой термин вообще применим при устройстве штроб.
1.3 Штробление с использованием только перфоратора:
Предыдущий способ я назвал относительно бесшумным… относительно именно данного метода. Этот метод используется, если вы окончательно решили испортить отношения с соседями. Сделать штробу с помощью перфоратора можно несколькими способами:
1) Если штроба устраивается в «мягком» материале (например, красный кирпич), то штробу можно устраивать с использованием перфоратора, оснащённого зубилом в режиме «отбойного молотка»
2) Если же материал более прочный, то сначала буром просверливаем отверстия по ходу штробы, а затем соединяем эти отверстия с использованием зубила или пики. Также можно насверлить отверстия по обе стороны от штробы с интервалом 20-30 мм, а затем выдолбить бетон (или кирпич) между отверстиями, этот способ по своей сути схож с методом №2.
Как штробить стену под проводку и с чего нужно начинать
Штробление панельных домах: электропроводка в панельном доме
Вступление
В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.
Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.
Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.
Обратимся к закону
Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства «О порядке переустройства помещений…» п.11.11, где запрещено:
Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.
Постановка вопроса
Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от ГОСТ и пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:
Однако, некоторые мастера и инженеры, и я в том числе, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.
Скрытая проводка в стеновых панелях
Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.
По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.
Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).
Штробление панельных домах – рекомендованные правила
1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;
2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;
3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;
4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;
5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.
Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.
Выводы
Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.
При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).
И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах
А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится
Ehto.ru
Порядок работ и правила расположения штроб

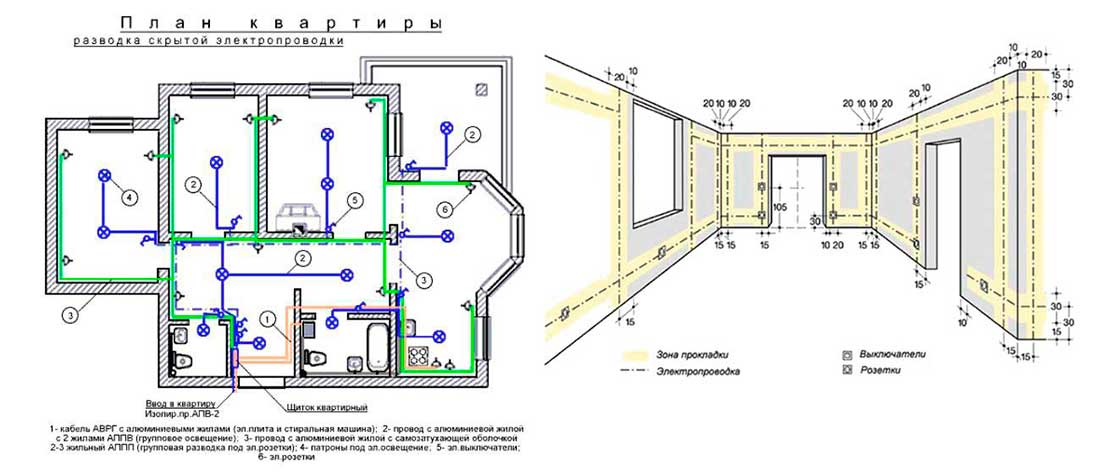

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:
Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
- Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
- Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
- Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
- Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.
После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.
Правила прокладки штроб
Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:
Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
- Планировать надо так, чтобы не было пересечения канавок.
- При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
- От любого другого угла, дверного и оконного проема отступают не менее 10 см.
- От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
В железобетонных стенах нельзя нарушать стальной каркас
Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.
Каким инструментом лучше штробить стены?
Требования и нормы для штробления стен
Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).
Требования и нормы для штробления стен
В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.
Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.
Штробить стены под проводку необходимо с учетом следующих моментов:
- Глубина стробы до 20-30 мм, ширина — до 30 мм.
- Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
- Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
- Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
- Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
- Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.
Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.
При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.
Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ
Особенности штробления
Нормы и ограничения при штроблении стен под проводку
Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.
Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:
- Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
- Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
- Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
- Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
- Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
- Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
- При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
- В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
- Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
- При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов
Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте
Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.
