Регулировка газового котла: рекомендации по настройке устройства для корректной работы

Настройка котла своими руками

Правильная регулировка газового котла нужна для:

• экономии ресурсов;
• комфортного нахождения в помещении;
• увеличения срока службы оборудования.

В первую очередь, необходимо верно определиться с мощностью отопительного оборудования

Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени

Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.

Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только ее показатели становятся ниже комфортной, он подает сигнал на запуск горелки либо увеличение силы пламени.

В обычном режиме термометр контролирует температурный режим только в одном помещении. Но если вы монтируете вентили перед каждым радиатором, контроль будет в каждой комнате.

Можно выполнить регулировку горелки вручную, посредством воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Гепард, Протерм Медведь клапан регулируется посредством электродвигателя. Для изменения настроек необходимо перейти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует согласно инструкции.

Однако, все же знать, как вызвать скрытое меню для регулировки, необходимо. Рассмотрим несколько примеров.

Прежде чем перейти в меню и выполнить настройку, нужно выполнить последовательность действий:

• открыть краны на батареях;
• на комнатном термостате нужно задать максимальные значения;
• в настройках пользователя установить максимальный температурный режим, который вы обычно задаете при максимально низкой температуре на улице. Горелка всегда отключается, когда показатели на 5°С превышают установленные. Например, при 75°С отключение произойдет по достижению 80°С;
• теплоноситель следует охладить до 30°С.

Для Protherm Gepard:

1. Нужно удерживать клавишу Mode на панели. Как только увидите на дисплее ноль, установите значение 35 нажимая «+» и «-«.
2. Далее нажмите Mode для подтверждения;

когда на экране загорится d.0, надо ввести номер строки в меню. Эти манипуляции также производятся посредством нажатия «+» и «-» d.(номер). Для того, чтобы настроить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.

Для того, чтобы перейти к выбору параметра, также используется Mode, меняется он «+» и «-«.
Установка получает автоматическое подтверждение.
Вернитесь в исходное меню и удерживайте Mode.

В то время, когда осуществляете регулировку посредством панели, отслеживайте изменение пламени и интенсивность температуры.

Дисплей газового котла Протерм Пантера

Для Протерм Пантера порядок действий другой:

1. Удерживайте Mode около семи секунд.
2. Далее вводится код 35.
3. Подтверждается ввод.
4. При появлении в левой части экрана d.00, посредством двух кнопок надо ввести номер.
5. Затем измените параметр с правой стороны экрана, используя клавиши 3.
6. После подтверждения надо кликнуть mode для того, чтобы выйти из меню.

выбор прибора для измерения давления газа и регулировки отопительного устройства

Манометр существует для того, чтобы измерять давление в системе. Он соединяется с аварийным предохранительным клапаном и воздухоотводчиком, таким образом, гарантируя безопасность.

Выход показателей давления за допустимые пределы означает, что система работает неправильно. Избыточное давление может привести к разрыву трубопровода и даже к взрыву оборудования.

Vkontakte

Odnoklassniki

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Неполадки турбированной техники закрытого типа

Иногда бывает при установке нового бездымоходного аппарата периодическое затухание пламени. В таком случае нужно провести проверку узлов и деталей. Неполадка выявляется по следующим факторам:

розжиг запальника сопровождается периодическим затуханием — это свидетельствует о выходе из строя термопары, влияющей на сработку клапана. Она производится в виде медной трубки с биметаллической деталью на конце. При соприкосновении различных металлов происходит нарастание напряжения до 20-45 Вт. Эта проблема удерживает газовый клапан в открытом состоянии. Термопару необходимо заменить на новую, ремонту она не подлежит;

• поломка или засорение датчика тяги — плоская деталь объединяется с топливным клапаном. При смыкании ведущих контактов и разжигании горелки происходит возгорание — это указывает на потребность замены датчика. Окислившиеся участки контактов можно зачистить наждачной бумагой с мелкими абразивами;
• при неисправности циркуляционного насоса нужно провести полную диагностику узла и его замену;
• желтое пламя связано с тем, что жиклер засорился. Прочищать его можно, если есть опыт работы с газовыми приборами.

Большинство из причин можно устранять своими руками, однако, на это потребуются некоторые знания и достаточно много времени.

Проверка перед первым пуском

Если оборудование новое, то необходимости проверять налет на продуктах горения нет, желательно осмотреть вентиляцию и устранить лишний мусор из дымоходной трубы. В этих элементах я зачастую замечал скопление различных насекомых как мелких, так и крупных особей, они могут повлиять на продуктивность агрегата.

Открыть шибер дымохода до предела и проверить тягу. Если произвести манипуляции максимально внимательно, проблем не должно возникнуть. Но всю работу лучше производить последовательно и каждому моменту уделить нужное количество времени, всю работу проделать внимательно и скрупулезно, ведь от этого напрямую зависит безопасность.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Возможные неисправности при запуске котла и методы их устранения

Как любое техническое устройство газовый котел может сломаться. Если в котле установлен электронный контроллер, то устранять его неисправности сможет только специалист, который имеет опыт, знания и необходимые приборы. Но иногда не работает газовый котел по очень простой причине, которую легко может самостоятельно устранить владелец. Если не включается газовый котел, возможные причины и методы устранения будут рассмотрены ниже.

Не включается запальник

Если запальник не включается, то возможная причина – загрязнение изолятора, через который высоковольтный провод проходит через корпус котла в камеру сгорания. Такая неисправность устраняется протиркой чистой ветошью изолятора. Если загрязнение очень сильное, то можно применить какой-либо растворитель и затем вытереть насухо. Иногда внутри камеры сгорания образуется налет из сажи между свечой и корпусом котла, сажа — это углерод, который является проводником и препятствует созданию искры. Устраняется такая неисправность легким постукиванием по трубопроводу, подающему газ к горелке.

Запальник включился, но при повороте ручки управления нет подачи газа на основную горелку. Конечно, причинами такой неисправности может быть термопара или электромагнитный клапан, неисправность термостата или клапана подачи. Чтобы диагностировать подобные неисправности, нужен практический опыт и вмешательство в блок автоматики, что прямо запрещает инструкция. Но чаще всего, особенно перед началом нового сезона, причиной является кокон, который свил паук в месте присоединения магистральной трубы от контроллера к основной горелке. Аккуратно откручиваем гайку и удаляем гнездо паучка.

Не греется вода

Если воду в контуре ГВС плохо греет газовый котел, то это говорит о том, что возможно в теплообменнике на стенках слишком много отложений. Для устранений такой неисправности контур ГВС нужно промыть горячей водой с добавление веществ, которые растворяют минеральные отложения на стенках. Для котлов с электронной системой управления плохой нагрев воды в системе ГВС может быть связан с неисправностями электроники или датчика протока. Ремонт довольно сложный и доступен только специалистам, которые понимают, что и как делать.

«Тактование котла»

При выборе котла слишком большой мощности может возникнуть явление, которое называется «тактованием котла».

Знать, как настроить газовый котел в подобном случае очень важно. Ведь при «тактовании котла» увеличивается расход газа, частое срабатывание автоматики ведет к преждевременному износу

Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки

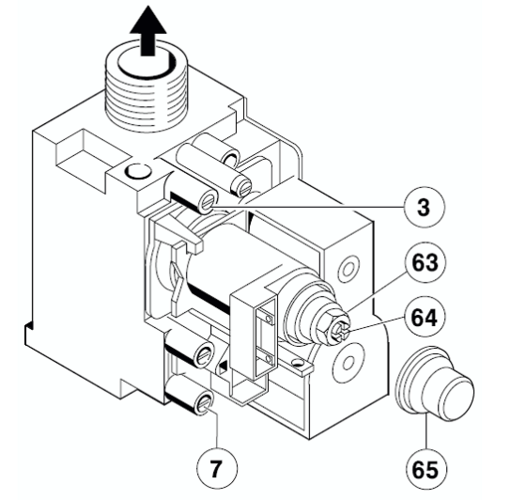

Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки

Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки. Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки.

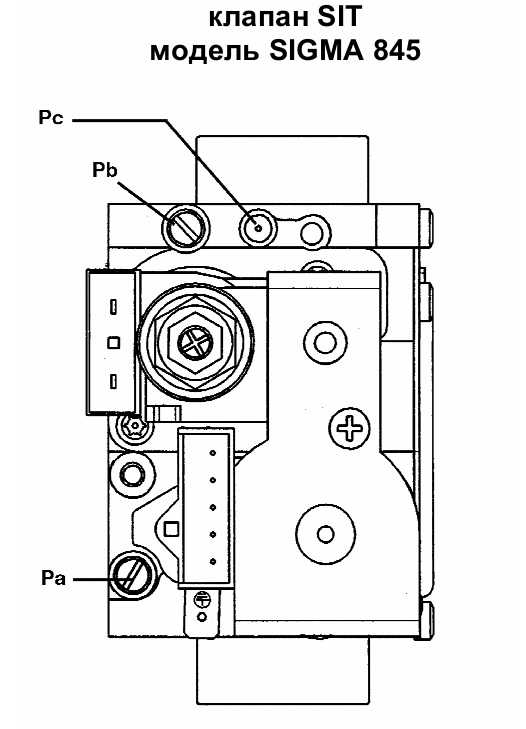

В большинстве котлов регулировка газа осуществляется путем вращения регулировочных винтов на газовом клапане. Но в некоторых современных котлах отрегулировать подачу газа на горелки можно только с панели управления. В инструкции на газовые котлы неисправности и способы их устранения обычно указаны в отдельном разделе.

На что обратить внимание

После того как все будет смонтировано, необходимо пригласить для осмотра газового котла специалиста из газовой службы района. Он проверит, все ли правильно сделано, соблюдены ли монтажные правила и нормы. Если ничего не вызовет у него нареканий, он выдаст вам заключение, которое послужит основанием, чтобы открыть вентиль.

Однако есть несколько требований, которые вам придется выполнить обязательно:

1. Опрессовать систему отопления. Этот процесс производится под давлением 1,8 атм. — показатель можно увидеть на манометре котла.
2. В это время нужно проверить все стыки и соединения на герметичность.
3. Систему лучше избавить от воздуха.
4. Не стоит добавлять в воду, которая будет являться теплоносителем, антифриз.
5. Если в газовом котле используется автоматика и система безопасности, требующие электроэнергии, то необходимо будет обеспечить бесперебойную подачу электрического тока.

Теперь о требованиях к помещению, где планируется размещение газового отопительного оборудования. Котельную можно организовать в любом нежилом помещении. Это может быть подвал, кладовая, чердак и прочее. Единственное, где нельзя устанавливать котел — это ванная и туалет.

Опрессовка системы отопления

Объем помещения должен соответствовать общему тепловому выделению — как самого котла, так и дополнительных видов оборудования. К примеру, бойлера, расширительного бака и прочего. Чтобы было понятнее, приведем несколько примеров:

1. Суммарная тепловая мощность до 30 киловатт требует помещения объемом 7,5 кубических метров.
2. 30-60 киловатт —13,5 кубометров.
3. До 200 киловатт — 15 куб.м.

Как видите, изменения достаточно существенные. Поэтому для большого дома, требующего много тепла, будет нужна и более просторная котельная. Кстати, в паспорте на помещение, где установлено газовое оборудование, должно быть записано, что это котельная или топочная

В настоящее время на рынке появляется все больше новинок, для установки которых нет таких жестких правил. К примеру, отопительные котлы с замкнутыми камерами сгорания. Это абсолютно безопасная конструкция, не требующая большого пространства и даже наличия в котельной окон и вентиляции.

Воздухообмен

Большинство потребителей использует стандартные газовые котлы, которым для эффективного сжигания газа требуется воздух. И здесь тоже есть свои требования и нормы. К примеру, газовый котел мощностью 23,3 киловатта для создания оптимальной температуры требует 2,5 кубических метра газа в час. На такое количество топлива необходимо 30 кубометров воздуха.

И еще один очень важный момент, на который необходимо обратить внимание. Расстояние от стены до поверхности котла не должно быть меньше 10 сантиметров. И это при условии, что стена отделана негорючим материалом

И это при условии, что стена отделана негорючим материалом

И это при условии, что стена отделана негорючим материалом.

Требования к другим параметрам помещения

В котельной должно быть естественное освещение.

Многие сетуют на то, что требования к правилам монтажа слишком жесткие и завышенные. Но это вовсе не блажь бюрократии. Это опыт, позволяющий осознать наличие пожарной опасности, которая присутствует всегда, когда дело касается газового оборудования.

Поэтому примите эти требования как закон:

• Площадь котельной должна быть не меньше 4-х квадратных метров при высоте потолков не меньше 2,5 метров и ширине входной двери не меньше 80 сантиметров.
• В котельной должно быть естественное освещение. Так что наличие оконного проема обязательно. Причем на каждые 10 кв. метров должно быть окно площадью 0,3 кв.м.
• Необходимо обеспечить котельную хорошей вентиляцией. На каждый киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного отверстия, установленного в верхней части помещения.
• Газ должен подаваться только по металлической трубе, а для учета его расхода необходим счетчик. Еще одно обязательное условие — наличие газоанализатора.
• Сечение дымохода должно соответствовать мощности оборудования. К примеру, мощность 30 киловатт — диаметр дымохода 130 миллиметров, 40 кВт — 170 миллиметров. Нельзя, чтобы сечение дымохода и сечение выхлопного отверстия котла не совпадали, особенно, если первый меньше второго. Конец дымохода должен выходить за уровень конька кровли минимум на полметра.
• Если в котле есть системы, работающие от электрического тока, то на вход питания котла необходимо установить автомат, контролирующий мощность потребляемого тока.

Более подробно требования к монтажу газового оборудования изложены в СНиП II-35-76 «Котельные установки».

Теплый дом Настройка давления газа котлов Navien

Настройка давления газа котлов Navien

Для настройки давления газа котлов Navien (Ace, Deluxe, Prime, Atmo) потребуется дифференциальный цифровой манометр со шкалой мм h3O

Таблица со значениями давления газа для различных моделей котлов Navien приведены в конце

1.При выключенном котле присоединить манометр к контрольному штуцеру газового давления на горелку

2. Включить котел

3. Установить DIP переключатель 3 на плате управления в положение «ВКЛ», что будет соответствовать минимальной нагрузке.

4. Установить минимальное давление газа согласно таблице винтом для настройки мин.давления (Увеличение — против часовой стрелки, уменьшение — по часовой)

5. Перевести DIP переключатель 3 на плате управления в положение «ВЫКЛ» (Основное состояние)

6.Установить DIP переключатель 2 на плате управления в положение «ВКЛ», что соответствует максимальной нагрузке

7. Установить максимальное давление газа в соответствии с таблицей регулировочным винтом (Увеличение — против часовой стрелки, уменьшение — по часовой)

8.Выключить котел

9. Отсоединить шланг диффманометра от штуцера газового клапана

10. Перевести DIP переключатель в положение «ВЫКЛ» (Основное состояние)

11. Включить котел

12. Проверить герметичность газового клапана (Штуцера). Если появились аномальные шумы, требуется проверить котел на утечку газа.

 Материал подготовил сотрудник отопление-мценск.рф — Теплый дом.

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Prime-13k

Природный газ

32

14

1,75

Сжиженный газ

55

25

1,2

Prime-16k

Природный газ

46

14

1,75

Сжиженный газ

82

25

1,2

Prime-20k

Природный газ

68

14

1,75

Сжиженный газ

124

25

1,2

Prime-24k

Природный газ

98

14

1,75

Сжиженный газ

160

25

1,2

Prime-30k

Природный газ

113

18

1,75

Сжиженный газ

164

31

1,2

Prime-35k

Природный газ

107

18

1,75

Сжиженный газ

165

28

1,2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Ace-10k

Природный газ

20

11

1,75

Сжиженный газ

33

17

1,2

Ace-13k

Природный газ

33

11

1,75

Сжиженный газ

55

17

1,2

Ace-16k

Природный газ

43

16

1,75

Сжиженный газ

76

25

1,2

Ace-20k

Природный газ

61

16

1,75

Сжиженный газ

13

25

1,2

Ace-24k

Природный газ

83

16

1,75

Сжиженный газ

164

25

1,2

Ace-30k

Природный газ

91

20

1,75

Сжиженный газ

170

33

1,2

Ace-35k

Природный газ

82

22

1,75

Сжиженный газ

140

33

1,2

Ace-40k

Природный газ

90

15

2

Сжиженный газ

115

17

1.45

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Ace Coaxial -10k

Природный газ

19

11

1,75

Сжиженный газ

33

17

1,2

Ace Coaxial -13k

Природный газ

31

11

1,75

Сжиженный газ

55

17

1,2

Ace Coaxial -16k

Природный газ

45

16

1,75

Сжиженный газ

82

27

1,2

Ace Coaxial -20k

Природный газ

70

16

1,75

Сжиженный газ

119

27

1,2

Ace Coaxial -24k

Природный газ

94

16

1,75

Сжиженный газ

152

27

1,2

Ace Coaxial -30k

Природный газ

93

21

1,75

Сжиженный газ

171

33

1,2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Atmo-13

Природный газ

75

40

1,3

Сжиженный газ

127

71

0,92

Atmo-16

Природный газ

110

40

1,3

Сжиженный газ

184

71

0,92

Atmo-20

Природный газ

76

18

1,3

Сжиженный газ

127

32

0,92

Atmo-24

Природный газ

108

18

1,3

Сжиженный газ

185

32

0,92

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Deluxe-13k

Природный газ

30

11

1.75

Deluxe-16k

Природный газ

43

16

1.75

Deluxe-20k

Природный газ

65

16

1.75

Deluxe-24k

Природный газ

89

16

1.75

Deluxe-30k

Природный газ

95

19

1.75

Deluxe-35k

Природный газ

97

18

1.75

Deluxe-40k

Природный газ

90

13

2

Тип газа

Давление в мм h30

Форсунка диаметр (мм)

Максимальное

Минимальное

Deluxe-13k

Природный газ

28

11

1.75

Deluxe-16k

Природный газ

41

16

1.75

Deluxe-20k

Природный газ

63

16

1.75

Deluxe-24k

Природный газ

85

16

1.75

Deluxe-30k

Природный газ

92

19

1.75

Автоматика: доверять или нет?

Схема термодатчика к автоматике котла.

Система управления позволяет выбирать режим работы котла в зависимости от пребывания в помещении людей: настройка котла должна быть такой, чтобы во время длительного отсутствия жильцов температура в помещении была значительно меньшей.

Однако пользоваться возможностью, которую дает такая настройка, следует, только если кто-нибудь из соседей будет присматривать за домом. Во время длительного отсутствия может произойти аварийное отключение котла, и если температура наружного воздуха низкая, то через определенное время внутри него температура может стать отрицательной, и вся отопительная система из-за такой настройки выйдет из строя. А причин для остановки котла предостаточно.

Это может быть аварийное отключение электричества или снижение напряжения в сети до значения ниже 190 В. Еще причины: через дымоход сильный ветер попал в камеру сгорания и погасил горелку; из-за замерзания конденсата уменьшилось сечение дымохода. Уменьшение давления газа, весьма вероятное в наше время, также может стать причиной аварийного отключения.

Прежде чем воспользоваться возможностями настройки, предоставляемыми системой автоматического управления, следует попросить соседей, чтобы они контролировали состояние котла во время отсутствия в доме жильцов.

Среди специалистов иногда возникает полемика, какой режим работы газовых котлов имеет преимущество: непрерывный или режим чередования работы и останова, например, как в холодильнике. По какому показателю оценивать такие настройки? Практика свидетельствует, что относительно длительности эксплуатации вентилятора, циркуляционного насоса, горелки, запальника и других элементов ни один из режимов преимущества не имеет.

Если в целях экономии специально снизить давление газа, то такая настройка может привести к ускорению прогорания горелки.

Регулировка газового котла: советы по настройке оборудования

Регулировка газового котла является важным этапом для обеспечения его корректной работы и эффективного использования. Неправильная настройка оборудования может привести к увеличению расхода газа, неэффективной работы котла и повреждению его элементов.

Вот несколько советов по настройке газового котла:

Проверьте правильность установки и подключения
Перед началом работы убедитесь, что котел установлен и подключен правильно. Проверьте правильность подачи газа, наличие отвода газовых продуктов, а также соответствие электрических соединений.

Проверьте сгорание газа
Убедитесь, что сгорание газа происходит полностью и без образования нагара

При необходимости, очистите элементы котла от нагара, чтобы обеспечить эффективное сгорание и снизить образование вредных выбросов.

Настройте давление газа
Правильное давление газа важно для обеспечения корректной работы котла. Оно должно быть настроено в соответствии с рекомендациями производителя котла

Не регулируйте давление газа самостоятельно, если у вас нет опыта — обратитесь к специалисту.

Очистите теплообменник и форсунку
Регулярно проводите профилактику котла, включая очистку теплообменника и форсунки. Нагар и грязь на этих элементах могут привести к ухудшению теплообмена и снижению эффективности работы котла.

Проверьте наличие утечек газа
Регулярно проверяйте котел на наличие утечек газа. Неправильная установка или щелчок в газопроводе могут привести к опасной ситуации. Если вы обнаружите утечку газа, немедленно отключите котел и обратитесь за помощью к специалисту.

Помните, что регулировка газового котла — ответственный процесс, требующий внимательности и знаний. Если у вас нет опыта в настройке газового оборудования, рекомендуется обратиться к специалисту, который сможет выполнить все необходимые настройки безопасно и эффективно.

Опрессовка и промывание

Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!

Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет. Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс

руб.)

Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.)

К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб

руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб

Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД  снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Подбор и настройка оборудования

Вопросы эксплуатации системы теплоснабжения частного дома, в отличие от централизованных систем, целиком ложатся на ее владельцев. И одной из задач, которые приходится решать — это вопрос правильного подбора газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода.

Среднее же значение потребляемой мощности котла на квадратный метр отапливаемого помещения (при высоте потолков до 3 метров) составляет около 100 ватт.

Также практика показывает, что установка котла или горелки слишком высокой мощности может создавать множество проблем, связанных с перерасходом газа, трудностью подбора температуры в отапливаемых помещениях и надежностью работы системы.

После подбора и установки системы теплоснабжения, а также при каждом ее запуске проводятся следующие регулировки:

1. Полный прогрев котла.
2. Полное открытие шибера дымохода.
3. Выставление пламени горелки на максимальную мощность (пламя при этом должно состоять из синего и желтого сегментов).
4. Перекрытие крана подачи газа на опуске для удаления желтого сегмента пламени.
5. Проверка автоматики безопасности и рабочих режимов котла.

Важно! Настройка правильного цвета пламени газовой горелки имеет ключевое значение для полного сгорания газа без образования сажи, оседающей на стенках топки и дымохода, снижающей эффективность работы системы и увеличивающей расход газового топлива

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, ей может не хватать объема топки, притока воздуха через шиберы и от наддува. Горение пламени в этом случае становится малоуправляемым, и пламя горелки желтеет.

Неполное сгорание газового топлива вызывает закопчение топки и дымохода продуктами горения, а часть энергии рассеивается в окружающее пространство, повышая расход топлива.

Фото 1. Запорный кран помогает регулировать подачу газа в случае возникновения неполадок с котлом.

В этом случае мощность горелки можно уменьшить прикрытием крана подачи газа на опуске.

Однако, если мощность будет постоянно установлена на минимальное значение, это снизит эффективность работы и диапазон регулировок системы.

Справка! При выборе газовой горелки, помимо габаритов камеры сгорания и геометрии факела, важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа горелкой

Высокое потребление газа

Причиной высокого расхода газа часто является неэффективная работа теплообменника котла. Теплоноситель, проходящий через теплообменник, несет с собой частицы окалины и солей, которые могут откладываться на внутренних стенках теплообменника, снижая его теплопроводность и увеличивая количество требуемого топлива для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом, исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае потребуется ручная чистка теплообменника или его промывка специальным составом.

Причиной высокого расхода газа также может стать его пониженная калорийность, вызванная недостаточной его осушкой газораспределяющей компанией. Норма низшей теплоты сгорания бытового газа должна составлять не менее 7600 ккал на один кубический метр, на практике же калорийность газа может снижаться до 4000 ккал.
