Общая информация
Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.
Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.
Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:
На линии подключения сплит-системы поставлен автомат 20 ампер;
Кондиционер маломощный (до 1.5 кВт);
На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;
Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.
Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.
Основная линия
Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.
Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:
Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)
Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.
Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.
Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!
Вспомогательная линия
Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.
Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют “трассой” или “магистралью”. После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.
Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.
Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным
Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению

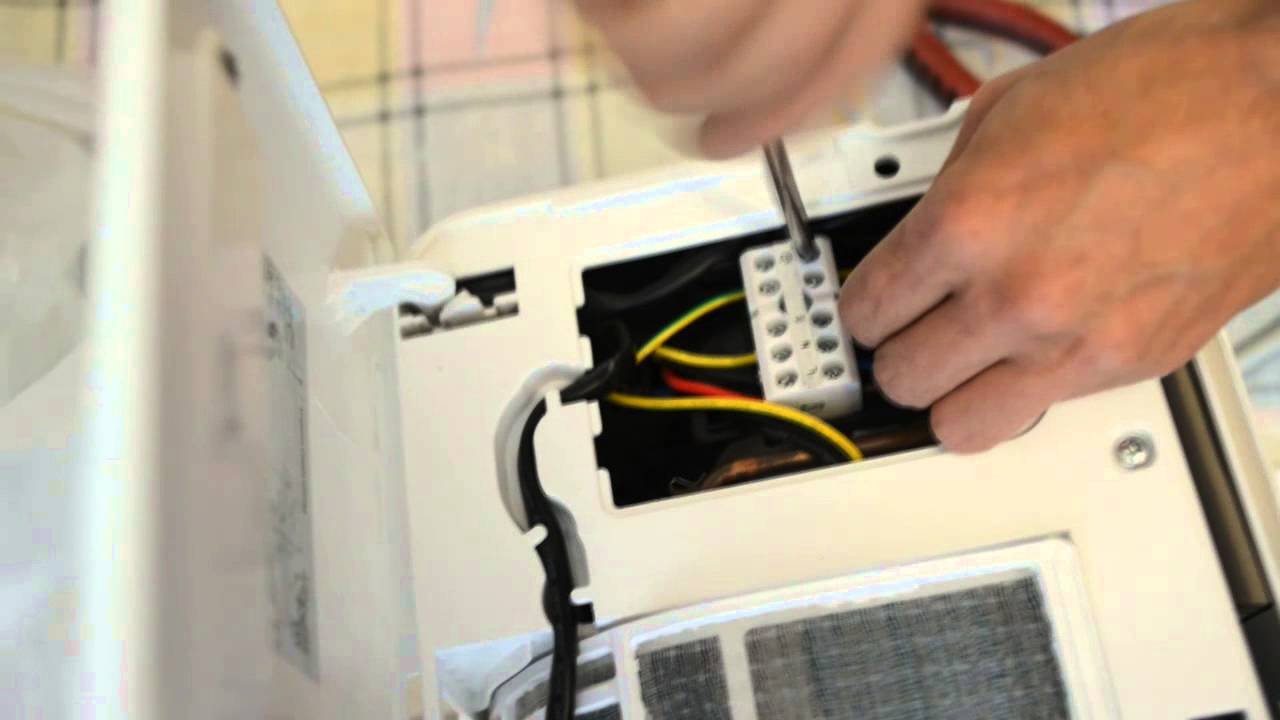

Что собой представляет процедура подключения кондиционера к электросети
Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
При этом следует ориентироваться по номерам клемм и проводов. После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Кондиционер может работать на разных мощностях, поэтому автомат защиты следует установить на линии подключения и около розетки.
Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления. Делается это напрямую в розетку.
Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Подключаем испаритель В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним. При этом допустимая сила тока может достигать 18 А.
Схема холодильного контура
Практически применяют два базовых метода для подключения системы кондиционирования. Концы незадействованных проводников необходимо тщательно заизолировать изоляционной лентой.
Чтобы подсоединить внутренний блок, нужно использовать усиленные розетки и установить рядом автомат защиты. Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Незначительная мощность системы.
Установка кронштейнов Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил. Могут подключаться как к стационарно проложенной электрической сети, так и иметь отдельно проложенную кабельную линию. Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Сначала прокладывается электропроводка.
Ошибки при установке кондиционера
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Подписка на рассылку
Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.
Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.
Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).
Как подключить кондиционер от розетки

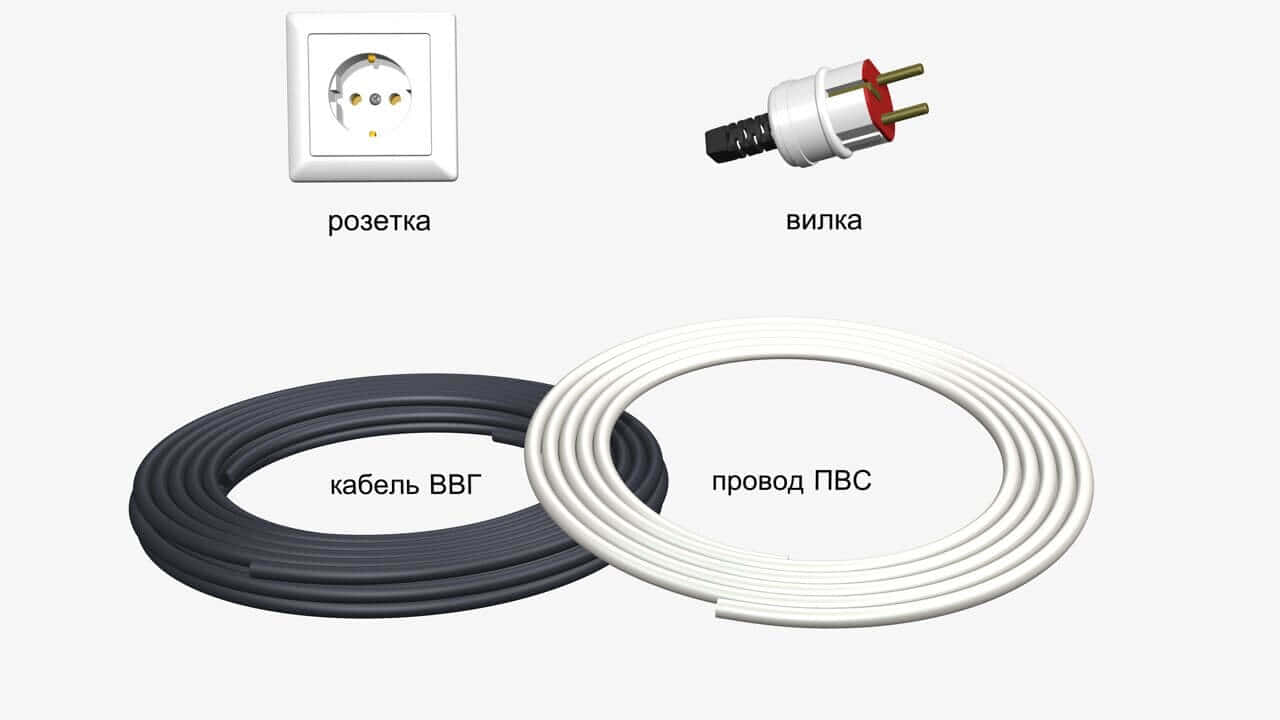

нам понадобятся:
• силовой кабель с 3-мя медными жилами сечением 2,5 мм² (например, кабель ВВГ 3х2,5 производства ООО «Кабель-Арсенал»). Изделие данного завода имеет следующую цветовую маркировку жил: белый, синий, желто-зеленый (ж/з); • розетка типа SCHUKO с контактом заземления; • трехжильный провод ПВС сечением 1,5 мм² и вилка (если в комплекте с кондиционером не поставляется соединительный провод). Для этих целей подойдет провод ООО «Кабель-арсенал» — ПВС 3х1,5-0,38 с такой цветовой маркировкой жил: коричневый, синий и желто-зеленый (ж/з); • автоматический выключатель (если предварительно не был установлен в квартирном щитке).
В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения.
Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте. подключение в следующей последовательности:. подключение в следующей последовательности:
подключение в следующей последовательности:
• жила с изоляцией белого цвета — свободная клемма автомата; • синяя жила – свободная клемма нулевой шины; • жила ж/з цвета — любая клемма шины заземления.
После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:
• жилы белого и синего цветов — крайнее клеммы розетки; • жила ж/з цвета – центральная клемма с маркировкой «РЕ» или .

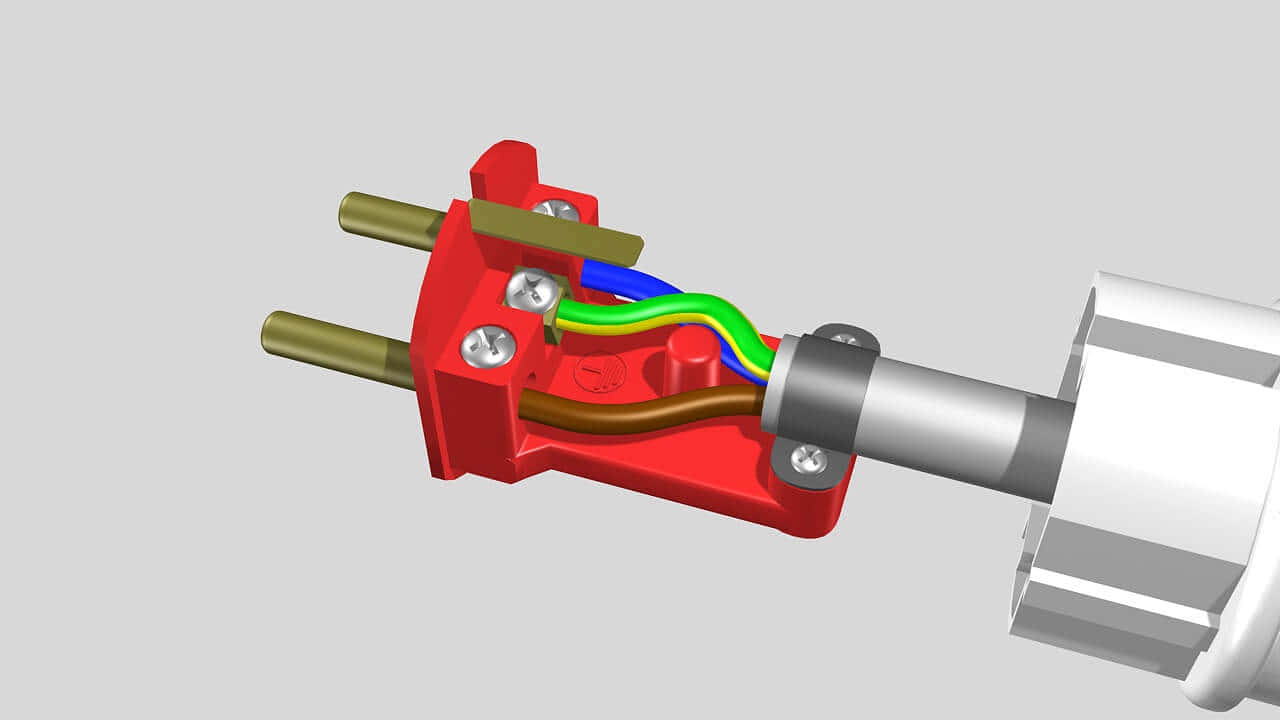

подключаем:
• жилы с изоляцией коричневого и синего цветов – к крайним болтовым соединениям вилки; • жилу желто-зеленого цвета – к центральному болтовому соединению вилки с маркировкой .
После выполнения подключения провод фиксируем специальной скобой и собираем вилку.

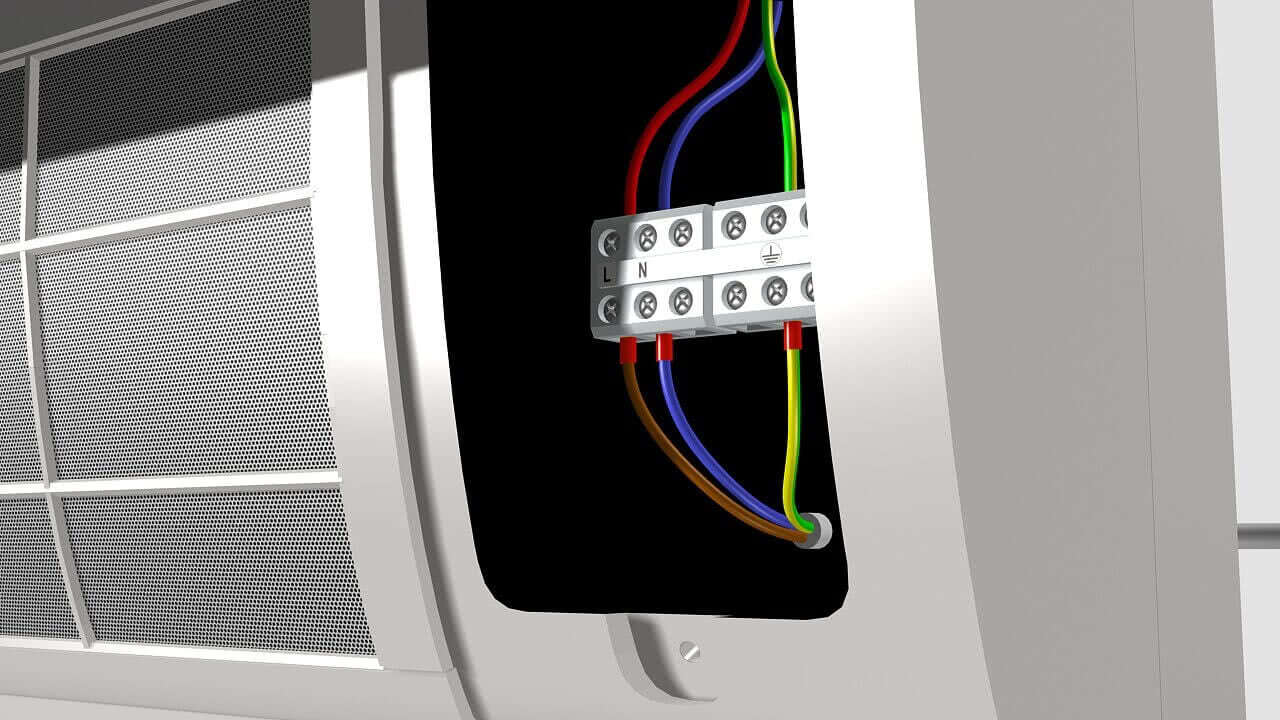

Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:
• жилу с изоляцией коричневого цвета – к клемме «L»; • жилу синего цвета – к клемме «N»; • желто-зеленую жилу – к клемме со знаком или маркировкой «PE».
Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.
Прямое подключение кондиционера
Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.
Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.
подключаем к специальному клеммному блоку:
• жилу с изоляцией белого цвета – клемма «L»; • жила синего цвета – клемма «N»; • желто-зеленую жила – клемма со знаком или маркировкой «PE».
Закрываем крышку, прикручиваем винты, после чего закрываем панель.
Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.
Источник
Инструкция по подключению мотора
А теперь детально разберем, как же правильно подключить мотор бытового кондиционера. Так, производителями бытовых кондиционеров предусмотрен максимально удобный вариант подключения техники к сети электропитания. Причём упрощенная схема подключения предусмотрена как в однофазной, так и трехфазной сети.
Напрямую подключение воздушного вентилятора наружного блока кондиционера выполнять нет необходимости. Достаточно подключить общий (основной) питающий и коммутационный кабель на специальный терминал. Но для начала рекомендуем разобраться, как выбрать и установить автомат на кондиционер.
Чтобы разобраться, как правильно подключить электрический двигатель от кондиционера к сети питания и понять тонкости подсоединения проводников на коммутационном терминале, рассмотрим электрическую схему одного из аппаратов.
Электрические схемы подключения бытовых установок кондиционирования имеют незначительнее различия. Любой производитель такого рода машин заинтересован в конкуренции даже в плане удобства (простоты) электрического соединения.
Этап #1 — подключение наружного блока
Сразу же стоит отметить важную деталь: электрическая схема коммутации модулей и подключения к питающей сети всегда присутствует на обратной стороне защитной терминальной крышки.
Во всяком случае, такой практики придерживаются известные фирмы-производители. Кроме того, схема электрической коммутации всегда есть в составе документации аппарата.
На представленной выше схеме соединений можно чётко видеть наличие двух электродвигателей, присутствующих в составе наружного (внешнего) модуля.
Это, соответственно, электродвигатель компрессора (CM) и мотор вентилятора конденсатора (FM). Схематично линии питания обоих электродвигателей коммутируются и выведены на терминал.
Этап #2 — подключение внутреннего блока
Модуль сплит системы, рассчитанный на установку внутри помещения, также имеет коммутационный терминал, через который осуществляется электрическая связь с наружным модулем. Через этот же терминал на внутренний модуль подаётся электропитание.
Обычно в простейшем исполнении на терминал внутреннего модуля подводится сигнальная пара проводников, а также:
Опять же, в зависимости от конструкционного исполнения системы кондиционирования конкретного бренда, конфигурация электрического соединения может выглядеть по-разному.
Поэтому всегда нужно внимательно знакомиться с технической документацией, прежде чем приступать к исполнению монтажных работ.
Этап #3 — соединение двух модулей системы
Итак, предположим, что оба модуля системы кондиционирования смонтированы внутри и снаружи здания – закреплены на стеновых панелях:
- между модулями проложена магистраль прокачки хладагента, состоящая из двух медных труб разного сечения;
- магистральные трубы заизолированы и закреплены;
- конечные точки магистральных труб соответствующим образом подключены к модулям;
- смонтированная магистраль проверена на герметичность с выдержкой по времени.
После исполнения такой последовательности операций с вновь установленным бытовым кондиционером, уже можно приступить к организации электрической связи между модулями с последующим подключением непосредственно к сети питания. Один из возможных вариантов соединения блоков демонстрирует схема ниже.
Собственно, как видно из представленной выше конфигурации объединения модулей друг с другом, особых сложностей в работе для пользователя не предвидится. Следует лишь соблюдать нумерацию (или обозначение) клемм, выполняя соединения между терминалами внутреннего и наружного блоков.
То есть, если на внешнем модуле электрический провод подсоединяется на клемму, обозначенную «1», на внутреннем модуле этот же проводник также подключается на клемму «1» и т.д.
Конечно же, исполнение электрических межблочных соединений, а также соединений с питающей сетью, нужно проделывать с учётом правильного подбора сечения проводников. Допустимые сечения обычно указываются в документации на аппарат в том же разделе, где представлена принципиальная электрическая схема.
Также рекомендуем ознакомиться с особенностями выбора места под установку розетки для кондиционера.
Подбор двигателя вентилятора кондиционера
В сплит-системе двигатели применяются во внутреннем и в наружном блоке. Двигатель вентилятора внутреннего блока выполнен из прочного пластика, двигатель вентилятора наружного блока – металлический.
Двигатель вентилятора внутреннего блока (много-обмоточный).
Двигатель вентилятора наружного блока.
Двигатели вентилятора внутреннего блока кондиционера бывают нескольких типов.
Много-обмоточный двигатель. Наиболее распространенный – это двигатель, имеющий несколько обмоток. Подавая напряжение 220В, на разные обмотки, получаем разные скорости вращения вентилятора.
PG-motor. В двигателе этого типа одна обмотка (которая состоит из 2-х частей) на которую подается напряжение через регулирующий элемент (тиристор или симистор). Изменяя амплитуду управляющего напряжения (переменного) получаем разные скорости вращения вентилятора. Часто в названии PG стоит само сочетание этих букв “PG”, редко бывает и такое сочетание “GP”.
Этот двигатель легко отличить от много-обмоточного, по количеству проводов. С PG двигателя выходят два шлейфа проводов на два разъема “мама” в каждом из которых по 3 провода. Маленький разъем идет с датчика Холла.
DC-inverter. Применяется обычно в инверторных системах кондиционирования (не во всех). В этих двигателях скорость вращения регулируется изменением амплитуды постоянного напряжения.
При подборе мотора вентилятора кондиционера, обязательно нужно учитывать его тип, мощность, скорость вращения, направление вращения, габаритные размеры корпуса, элементы крепления, диаметр и длину вала, наличие шлица и/или резьбы на валу. Проверьте соответствие емкости пускового конденсатора, заменяемому двигателю.
Прежде чем заказывать двигатель (мотор) вентилятора кондиционера, проверьте самые распространенные неисправности:
Если слышны посторонние шумы или наблюдается большой люфт вала двигателя – поменяйте подшипники. Это можно сделать в двигателе вентилятора наружного блока сплит-системы, двигатель внутреннего блока, как правило не разборный.
Если двигатель не вращается, проверьте пусковые конденсаторы. Проверка осуществляется заменой на аналогичные. Пусковые конденсаторы на двигателях вентиляторов внутреннего и наружного блоков рассчитаны на напряжение 400/450V и имеют емкость в пределах от 1 до 6 мкФ в зависимости от типа и мощности двигателя.
В двигателе вентилятора внутреннего блока имеется маленький электронный модуль на котором размещен датчик Холла. Если двигатель вентилятора внутреннего блока начинает вращаться, а затем останавливается – то неисправен именно датчик Холла. Этот датчик контролирует сам факт вращения двигателя. Если двигатель заклинит – то датчик Холла отключает его питание и двигатель не сгорает от перегрузки.
Прежде чем менять электронный модуль датчика Холла – посмотрите его установку внутри двигателя (если он разборный). Неоднократно были случаи, когда модуль отклеивался. Неисправность устранялась после приклеивания датчика на место.
Так же возможен плохой контакт в разъеме или плохая пайка в блоке электроники.
Проверьте сопротивления между выводами. Между GND (ground, земля, минус) и Vout (выход сигнала) должна быть бесконечность (обрыв), а между Vcc и Vout должно быть сопротивление 11-25 кОм
Внимание! Не перепутайте полярность! (Не вставляйте разъем с чрезмерным усилием, развернув его на 180 градусов)
Если вы хотите купить двигатель вентилятора наружного или внутреннего блока сплит-системы, то вам необходимо выслать на электронную почту 6642370@mail.ru следующую информацию:
-фотографию шильдика (этикетки) на двигателе
-фотографию шильдика (этикетки) блока сплит-системы (внутреннего или наружного)
Без этих данных подобрать нужный двигатель вентилятора сплит-системы будет весьма затруднительно. Не забудьте указать ваш контактный телефон.
Шаблон подбора размеров двигателя:
L1 -длина вала от пыльника до начала резьбы. L2 – длина резьбы на вале L3 – длина вала от пыльника до начала шлица Lmax – длина от начала резьбы до основания H – высота корпуса D1 – диаметр корпуса D2 – диаметр по креплению D3 – диаметр вала Dmax – расстояние от одного крепления до противоположного
Некоторые модели двигателей представлены на этой странице .
Отправьте вашу заявку прямо сейчас! о
Вы можете купить двигатель вентилятора кондиционера в Москве,
Санкт-Петербурге, Якутске, Краснодаре, Сочи, Майкопе и д.р. городах.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Схема холодильного контура
Ниже размещена схема холодильного контура кондиционера.
Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.
Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.
Heat exchanger — теплообменник,
- outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
- indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру
Expansion valve — расширительный вентиль
По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.
В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.
2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто
3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.
4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева
Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).
Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.
Muffler — глушитель
Стрелками указано направление движения фреона по контуру:
- сплошной стрелкой — в режиме охлаждения
- пунктирной стрелкой — в режиме нагрева
Также в более сложных и совершенных кондиционерах устанавливают:
- датчики давления
- отделители жидкого хладагента
- линии перепуска
- системы инжекции (впрыска) в компрессор
- маслоотделители
Автоматический выключатель
Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.
При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке
Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.
Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.
