Как подключать?
Клеммы для подключения трехклавишного выключателя
Фактически же указанный прибор сзади выглядит так: Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.
Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения. Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты
Выключатель с розеткой в одном корпусе
Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.
В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.
Подключение выключателя с розеткой
Сама же схема подключения незначительно отличается, от приведенной выше.
Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.
Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.
Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.
В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.
Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.
Как правильно выбрать
При выборе трехклавишного выключателя стоит обратить внимание на такие детали:
- На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
- Клавиши должны срабатывать легко и без заеданий
- При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
- С обратной стороны прибора должна быть изображена схема его подключения к сети
- Клеммы должны быть без заусенцев и исправно работать
- Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт
Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.
https://youtube.com/watch?v=SeButfrGrpA
Установка нового блока выключателя с розеткой
Вот что лучше всего использовать в таких случаях:
5.Новые розетка, выключатель, коробка
Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.
Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток
Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.
Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.
6.Установка новой установочной коробки на старое место
Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:
7.Подгоняем коробку
Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.
Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.
Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер
Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья
Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.
8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго
Действуем снизу.
9.Подключаем и устанавливаем сначала розетку
Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.
Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.
Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.
10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.
Дело близится к концу. Несколько ловких движений…
11.Одеваем двойную рамку
И установка блока розетки с выключателем закончена!
12.Блок розетка и выключатель на санузел установлен
Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…
Выключатель между комнатами
Подключение розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
На этом все, удачного вам монтажа!
В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.
Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.
Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.
Управляем голосом: Алиса, Маруся и Siri

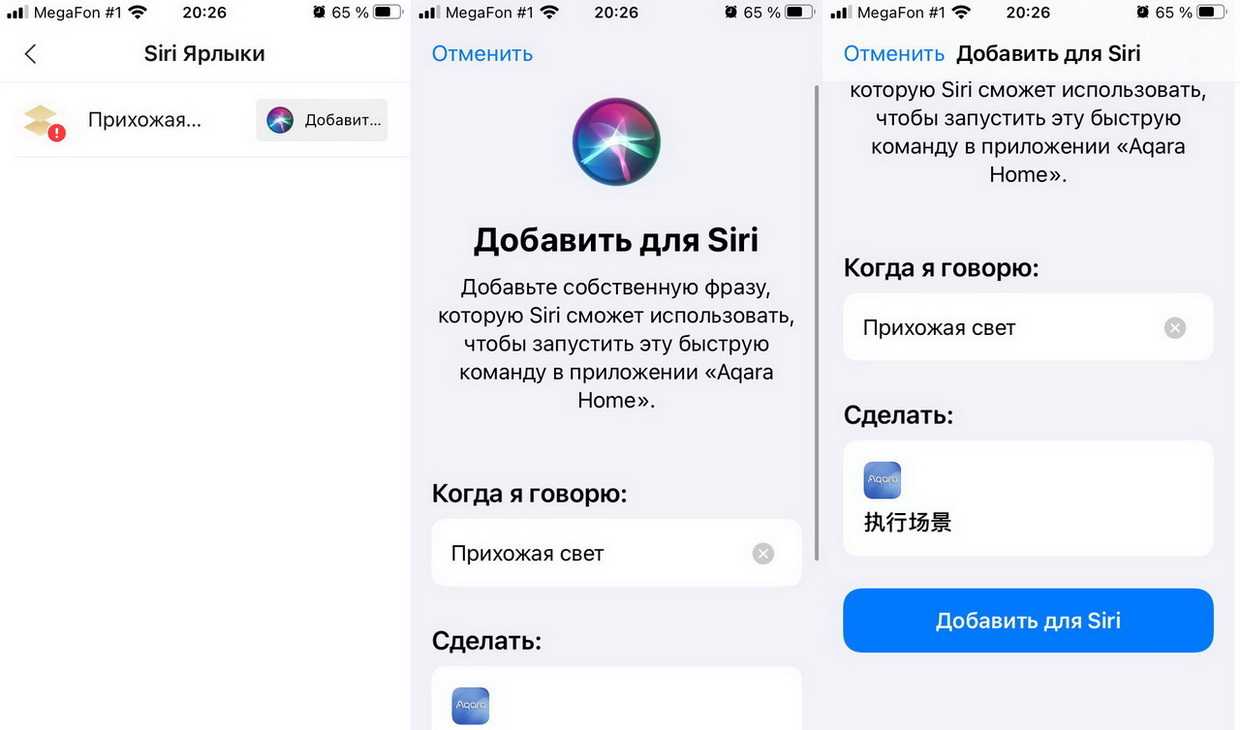

Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:
1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.2. Активировать переключатель Включить автоматизацию, установив метод запуска.3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.
После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.
C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.

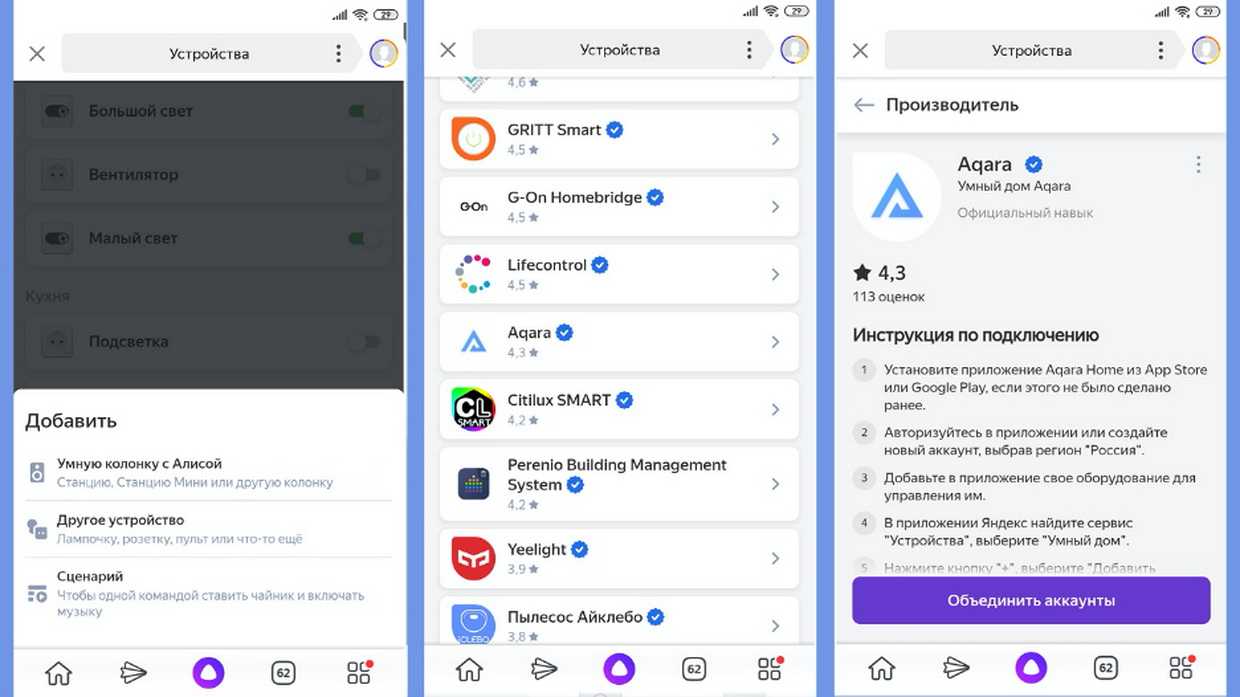

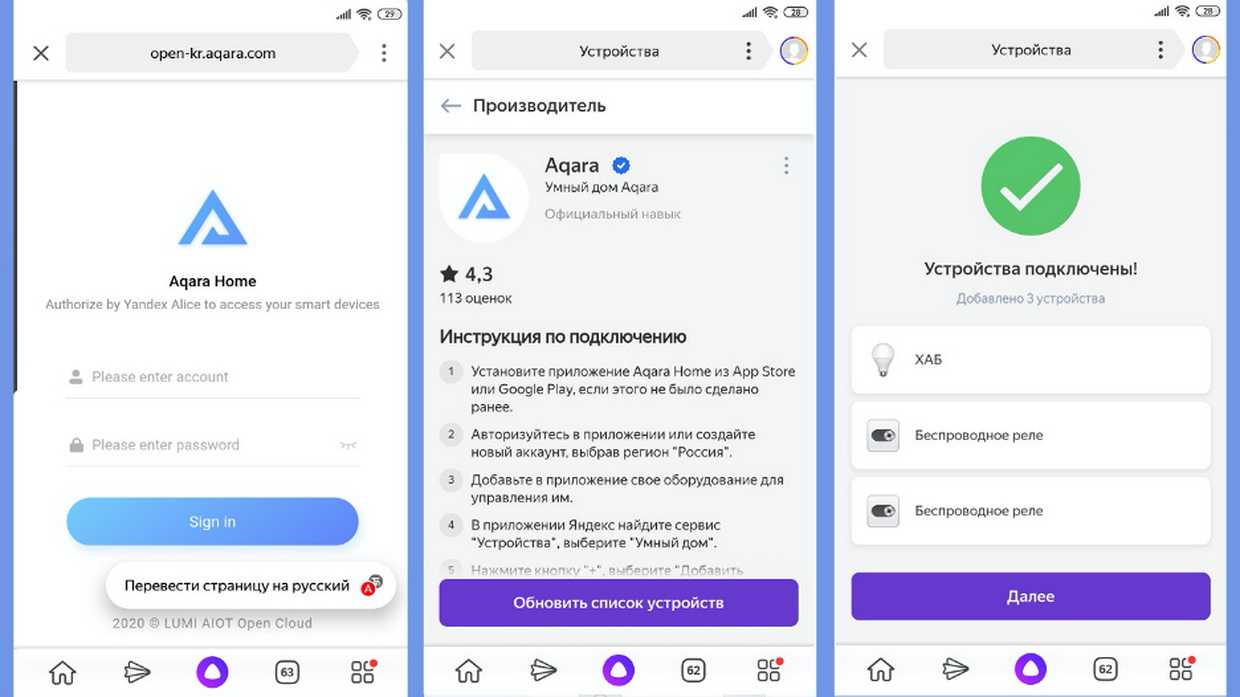

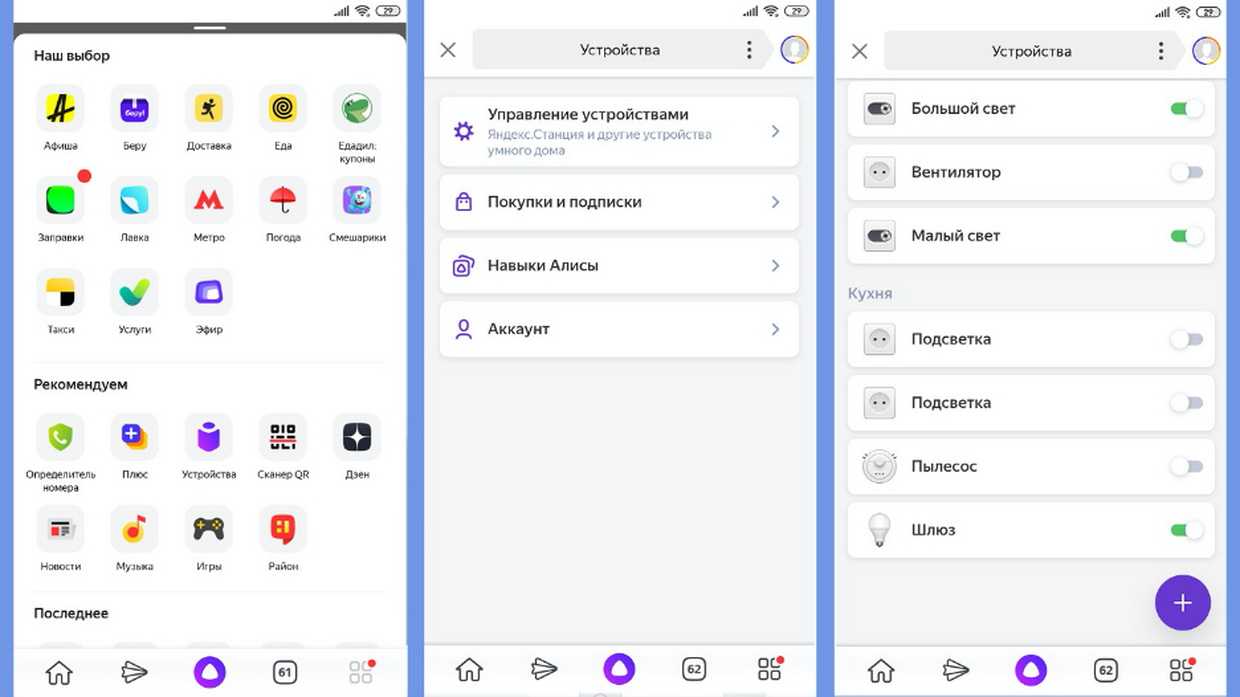

Для Алисы и Маруси потребуется:
1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.2. Перейти в пункт настроек Мой дом или Умный дом.3. Найти экосистему Aqara и нужное устройство.4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.5. Подтвердить подключение, обновить список устройств.
Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.
Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.
Схема подключения
Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.
Подготовительные работы
После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.
В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.
Электромонтажные работы
Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.
У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.
На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.
К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.
Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.
Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:
- Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
- Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
- Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.
Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).
Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:
Проверка схемы и завершение работ
Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.
Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.
Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo

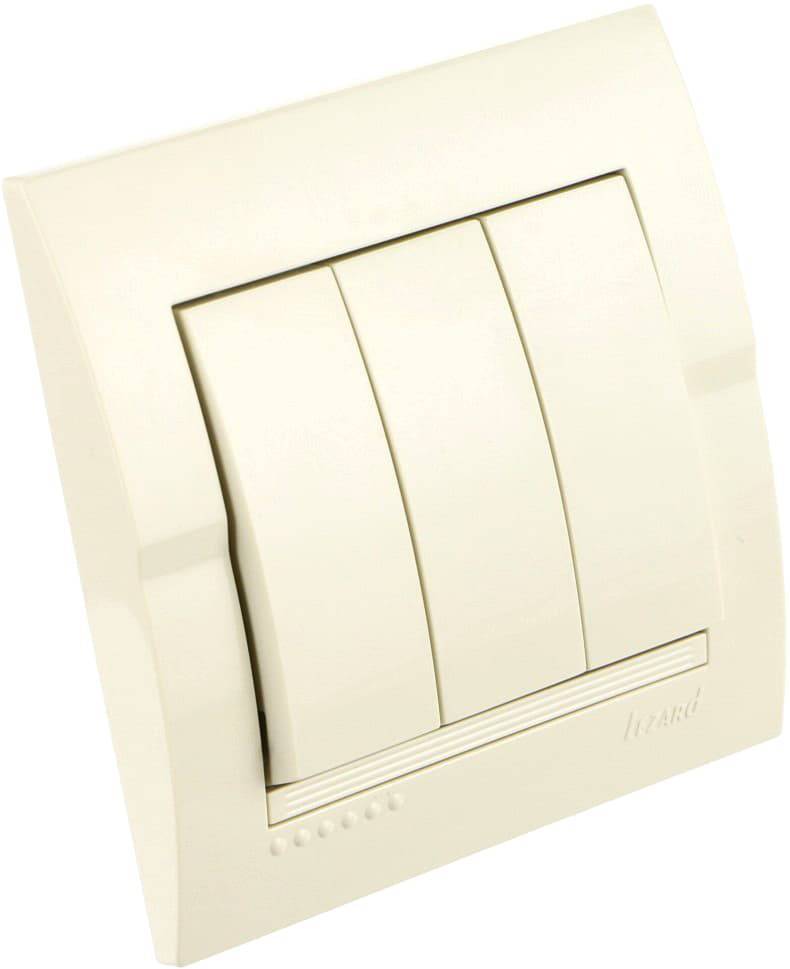

Как устроен выключатель с тремя клавишами
На вид тройной выключатель света выглядит как обычный, но имеет три подвижные панели. Это определяет габариты прибора – в большинстве случаев он несколько шире одно- и двухклавишных аналогов.
Каждая управляет своей группой контактов на включение-отключение независимо от остальных. При манипуляциях с клавишей напряжение подается (и снимается) на выделенную нагрузку.
Внутренняя схема прибора.
Если снять клавиши, то откроется механизм выключателя с 3 подвижными элементами.
Тройной выключатель со снятыми панелями.
Для установки выключателя на место монтажа потребуется демонтировать и декоративную пластиковую рамку. Подобную конструкцию имеют выключатели и других конструктивных исполнений – например, трехкнопочные.
Аппарат готов к монтажу.
После этого будут доступны:
- винты разжимных лепестков;
- клеммы для подключения проводов;
- отверстия для крепления прибора на поверхность.
Видно, что у прибора общий контакт находится сверху, но так бывает не всегда. Это надо учесть при подготовке к монтажу.
Подключение трех-четырех розеток в блоке
Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.
Монтаж нескольких розеток в одном блоке осуществляется параллельно.
Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.
Блок из трех розеток устанавливают следующим образом:
- Разбор на составляющие розеток.
- Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
- Первая розетка, она же распределительная, подключается к электросети.
- Установка электророзетки в монтажную коробку.
- Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
- Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
- Укрываете блок под крышку со специальными разрезами для каждой из них.
На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.
На этом установка завершается, успехов в делах!
По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.
Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.
В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.
Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.
В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

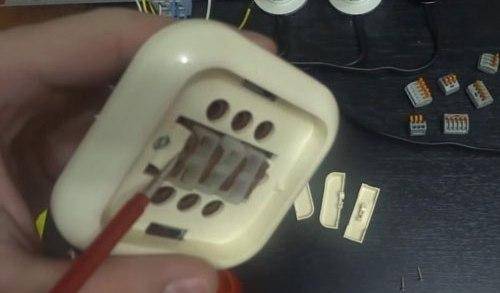

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.
С розетки снята защитная шторка.
Затем поочередно снимем клавиши выключателя.
Теперь нужно открутить два винта крепления верхней крышки и снять ее.
На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.
А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.
Подключение блока розетка-выключатель. Вариант 1
В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.
В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).
Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /
Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.
С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).
Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.
К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.
Как подключить блок выключатель-розетка. Вариант 2
Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.
Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.
Декоративные и функциональные лицевые детали
Конструкция корпуса также содержит крепежные элементы и ряд лицевых деталей. Это рамочная окантовка из пластмассы и три клавишных вставки.
- Рамка необходима для прикрытия краев стенового углубления, в которое монтируется выключатель.
- Она также эффективно ограждает обои от пота и грязи, в той или иной мере присутствующих на руках.
- Чем шире будет установленная рамка, тем чище окажется стена вокруг выключателя через 1-2 года эксплуатации.
- Данные детали без больших усилий отсоединяются, после чего так же быстро фиксируются на распорных креплениях.
Оригинальный промышленный дизайн
Трехконтурный выключатель света по целому ряду причин лучше аналогов с меньшим числом клавиш. Во-первых, такое устройство выглядит намного орининальней, чем радует глаз и привносит в интерьер изюминку, остро дефицитную в эпоху повсеместных минимализма и прагматизма.
В необычности дизайна данного устройства и его эстетическом превосходстве можно убедиться, изучив пару десятков фото трехклавишных выключателей.
Подключение трехклавишного выключателя с розеткой
Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.
Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.
Основные особенности конструкции и схемы подключения
А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.
Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.
Взглянем на устройство и схему подключения такого блока.
Большинство рассматриваемых блоков скомпонованы вот по таком принципу.
1 – корпус блока, являющийся одновременно и монтажной коробкой.
2 – силовая розетка.
3 – клемма подключения фазного проводника к розетке.
4 – клемма подключения нулевого проводника к розетке
5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.
6 – трехклавишный выключатель, входящий в блок.
7 – клемма подключения общей приходящей на выключатель фазы.
8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.
9 – «механика» трехклавишного выключателя.
10 – три клеммы выходящих ваз – L1, L2 и L3.
Вот и все особенности устройства.
Схема подключения тоже весьма незамысловата:
Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.
Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.
Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:
- ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
- ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.
Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.
Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.
Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.
* * * * * * *
Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.
Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.
Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:
Лучшие блоки розетка+2-клавишный выключатель
| Модель | Описание | Цена |
| Блок ТДМ SQ1813-0002 | Блок/ скрытой установки/ белый/ с заземлением/ IP 54/ со шторкой | 230 рублей |
| Блок VIKO Vera 9068 1089 | Блок/ открытой установки/ 10 А/ IP 20/ Выходная мощность максимально 2200 Вт | 280 рублей |
| Блок ТДМ SQ1803-0012 | Блок/ открытой установки/ 16 А/ IP 54/ Выходная мощность максимально 3500 Вт/ подключение бытовых нагрузок к сети переменного тока и управление сетями освещения в условиях повышенной влажности и пылезагрязненности | 350 рублей |
| Блок VIKO Palmiye 55582 | Блок/ открытой установки/ 10 А/ IP 54/ | 400 рублей |
| Блок VIKO Vera 9068 2089 | Блок/ открытой установки/ 10 А/ IP 20/ Выходная мощность максимально 2200 Вт | 500 рублей |
По всем вопросам, связанным с установкой электрике в доме, обращайтесь непосредственно на странице контактов или звоните нам в любое время
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.
По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.
Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.
В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:
Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.
В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.
Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.
С розетки снята защитная шторка.
Затем поочередно снимем клавиши выключателя.
Теперь нужно открутить два винта крепления верхней крышки и снять ее.
На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.
А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.
Подключение блока розетка-выключатель. Вариант 1
В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.
В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).
Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.
С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).
Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.
К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.
