Монтаж электрического теплого пола под стяжку

Подготовка для монтажа теплого пола: необходимые инструменты и материалы

Для успешного монтажа теплого пола необходимо иметь определенные инструменты и материалы. Вот список основных компонентов, которые потребуются при подготовке для установки теплого пола:

Инструменты:

• Шуруповерт или отвертка: необходим для крепления элементов системы теплого пола.

• Нож для резки: используется для разрезания изоляционного материала и других компонентов системы.

• Рулетка: нужна для измерения размеров помещения и контроля расстояний при укладке пленочного материала.

• Уровень: поможет выровнять основание и контролировать горизонтальность установки теплого пола.

• Ручная пила или электролобзик: использование пилы может потребоваться для обрезки основания, плинтусов и других элементов.

• Стамеска: по необходимости может понадобиться для удаления неровностей в основании или подгонки элементов системы.

• Клещи: используются для соединения проводов и других элементов теплого пола.

Материалы:

• Теплый пол: выберите систему теплого пола, которая соответствует вашим требованиям. Это может быть пленочный или кабельный нагревательный элемент.

• Изоляционный материал: необходимо добавить слой изоляции между основанием и системой теплого пола для предотвращения потери тепла.

• Монтажные ленты: используются для закрепления и фиксации системы теплого пола на месте.

• Расходные материалы: к ним относятся клеммы, разъемы, соединительные кабели, терморегуляторы и другие элементы, необходимые для полноценной работы теплого пола.

• Плинтусы: могут потребоваться для закрывания срезов и создания законченного вида после установки теплого пола.

Важно иметь все необходимые инструменты и материалы перед началом установки теплого пола. Это поможет обеспечить качественное и безопасное исполнение работ

Особенности укладки инфракрасной пленки

Пирог инфракрасного теплого пола при укладке в стяжку

Данный вариант является наиболее простым в установке и имеет наименьшую цену по сравнению с другими разновидностями электрического теплого пола. Этот вид теплого пола потребляет относительно небольшое количество электроэнергии.

Читать также: Монтаж пленочного пола: установка ИК теплого пола своими руками

ИК-пленка не укладывается в местах, где будет стоять мебель, поэтому необходимо составить проект с учетом расстановки мебели и по нему рассчитать площадь под обогрев. Монтаж электрической ИК-пленки производится в следующем порядке:

1. Необходимо выровнять и очистить от пыли черновое покрытие, подготовить место для укладки проводов, выбрать место для терморегулятора;
2. Укладка термоизоляции и теплоотражающего нефольгированного материала. Теплоотражающий слой необходимо укладывать полосами шириной 60 см с шагом 2-3 см для проникновения слоя стяжки и ее скрепления с черновым основанием, при этом от стены необходимо отступить 10-30 см ;
3. Сверху ровными секциями укладывается инфракрасная пленка. На стыках нагревательного элемента провода соединяются и тщательно изолируются, по периметру покрытие тщательно проклеивается скотчем;
4. Выполняется подключение проводов к пленке, установка терморегулятора и укладка температурного датчика. Для возможности последующее замены датчика, его можно поместить в трубку, а затем приклеить скотчем к покрытию;
5. Укладка неметаллической сетки. Для этого необходимо просверлить сквозные отверстия и прикрепить сетку саморезами к бетонному основанию. Запрещено делать отверстия в местах, где расположены медные полосы или есть графитовое напыление;
6. Готовится цементно-песчаная смесь, заливается стяжка, при этом необходимо проследить, чтобы смесь равномерно заполнила оставленные отступы вдоль стен и между теплоотражающими полосами ;
7. Для полного высыхания стяжки понадобится 3-4 недели, после этого укладывается финишное покрытие.

Читать также: Запуск отопления: подключение и порядок включения

Общий порядок устройства теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:

1. В первую очередь производится выравнивание основы со всеми необходимыми процедурами, что позволяет создать ровную поверхность для укладки слоя теплоизоляции. Этот этап целесообразно проводить даже при устройстве сухой стяжки.
2. После слоя теплоизоляции заливается покрытие, которое станет основой для монтажа системы «теплый пол». Это позволяет создать оптимальный барьер между утеплителем и обогревательными элементами, которые не должны соприкасаться.
3. Конечный слой скрывает электрические и армирующие детали, именно он отвечает за хорошую теплопроводность. Зачастую его выполняют из специальных строительных смесей.

Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.

Теплоизоляция не является обязательной опцией в утепляющем пироге, но она значительно увеличивает эффективность работы системы

Основные требования к стяжке

Традиционная стяжка представляет собой бетонный или цементный раствор, укладываемый на какую-то поверхность. При устройстве теплых полов эта операция может выполняться несколько раз, в зависимости от общего технологического процесса.

• Нанесение первого слоя осуществляется на черновой пол, с целью выравнивания его поверхности.
• При устройстве кабельных систем второй слой укладывается на теплоизоляционное покрытие и в дальнейшем служит основой для укладки кабеля.
• Третий слой укладывается поверх кабеля. Он равномерно распределяет тепло по всему полу и в дальнейшем используется в качестве основания для финишного покрытия. Однако, повышение эффективности теплых полов за счет стяжки приводит к заметному увеличению толщины пола и уменьшению высоты помещения.

Для классической стяжки используется цементно-песчаный раствор. Для улучшения физических свойств он может быть дополнен специальными пластификаторами. Иногда, чтобы сэкономить цемент, добавляется щебень или керамзит. В этом случае стяжка становится бетонной. Количество цемента в разных растворах может отличаться, в зависимости от запланированного напольного покрытия.

Приготовление раствора не ограничено какими-либо нормативными рамками. В большинстве случаев используется стандартная пропорция, в которой на 1 часть цемента приходится 3 части песка. После добавления воды консистенция смеси должна быть похожа на жидкую сметану. Одним из эффективных пластификаторов считается клей ПВА, количество которого зависит от марки будущего раствора или бетона.

Пропорции компонентов зависят от запланированного напольного покрытия. Например, для паркета, ламината или кафеля используется соотношение 1 части цемента к 5 частям песка и 0,7 части воды. Если планируется укладка мягких материалов – линолеума или ковролина, количество песка уменьшается до 4 частей. Смесь с использованием щебня выглядит следующим образом: цемент, песок и щебень составляют пропорцию 1:3:5. Количество воды должно быть не менее половины массы цемента.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

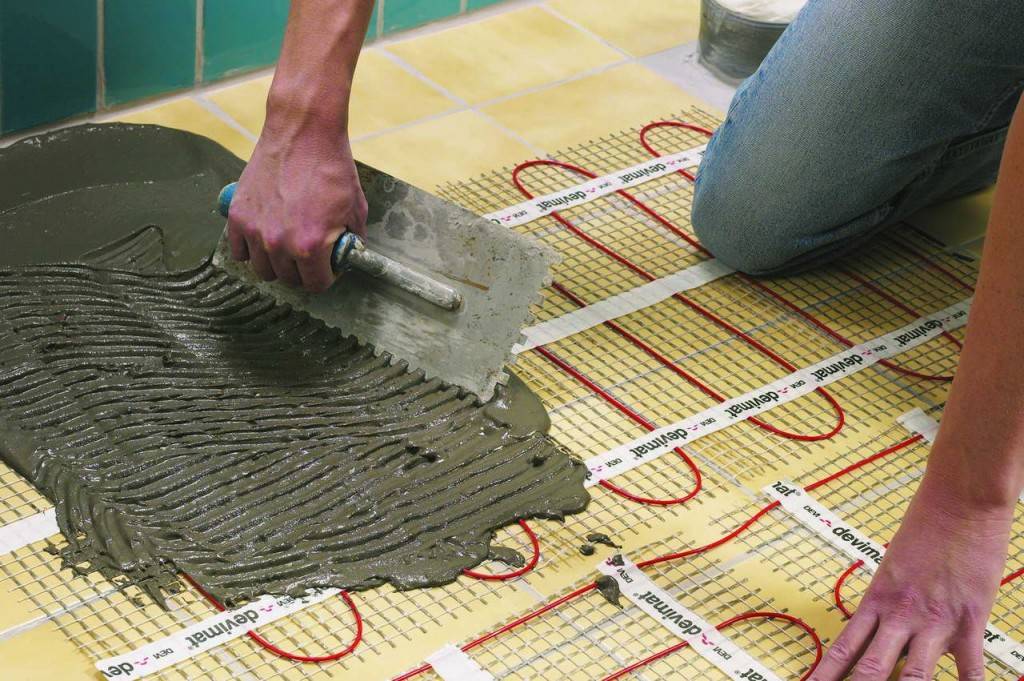

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Рекомендации по устройству «пирога» для теплого пола

Если вами будет обустраиваться стяжка пола под теплый пол, то вы можете уложить систему на старое покрытие, поверх которого расстилается теплоизоляция. В качестве последней может выступить пенофлон, иногда заменяемый пробкой с фольгой. Данный слой является обязательным при устройстве теплых полов, в данном случае не имеет значения, какую систему вы хотите выбрать – электрическую или водяную.

На следующем этапе укладывается водяной трубопровод, готовые нагревательные маты или кабель. Заключительные работы – это заливка бетонной стяжки. В конечном итоге удастся получить своеобразный «пирог», в котором бетон будет располагаться на мягких материалах. Высокой прочностью такая система обладать не будет. Поэтому на каждом квадратном метре теплоизоляции необходимо проделать отверстия. По периметру участка, где будет располагаться тёплый пол, следует оставить около 12 см свободной полосы. Это позволит обеспечить опирание верхней стяжки на нижнюю, что особенно актуально в помещениях с небольшой площадью.

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

1. Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
2. При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.
3. При значительных перепадах заливается первый слой стяжки, который представляет собой цементную смесь с добавками пластификатора и фиброволокна.
4. Утеплитель укладывается на высохшую основу, для этого используется пенопласт или пеноплекс. Материал распределяют в шахматном порядке на поверхности и фиксируют на специальный клей, которым также промазывают края.
5. Сверху натягивается слой гидроизоляции или заливается стяжка.
6. Производится монтаж армирующего материала. Это может быть определенный вид сетки, который располагают на некотором удалении от половой поверхности.
7. На арматуру монтируется выбранная система электрического теплого пола. Каждый уложенный элемент должен располагаться точно по составленной схеме. Но если армирование проводится при помощи фиброволокна, а основа представляет собой монолитную цементную или бетонную основу, то обогреватель располагается непосредственно на поверхности.
8. После проверки правильности соединений и тестирования системы по установленным маякам заливается финишный слой стяжки. Для этого отлично подходят специальные растворы.
9. По прошествии определенного времени выполняется декоративная облицовка.

Стяжку может заменить плиточный клей, но этот вариант подходит только при облицовке плиткой

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

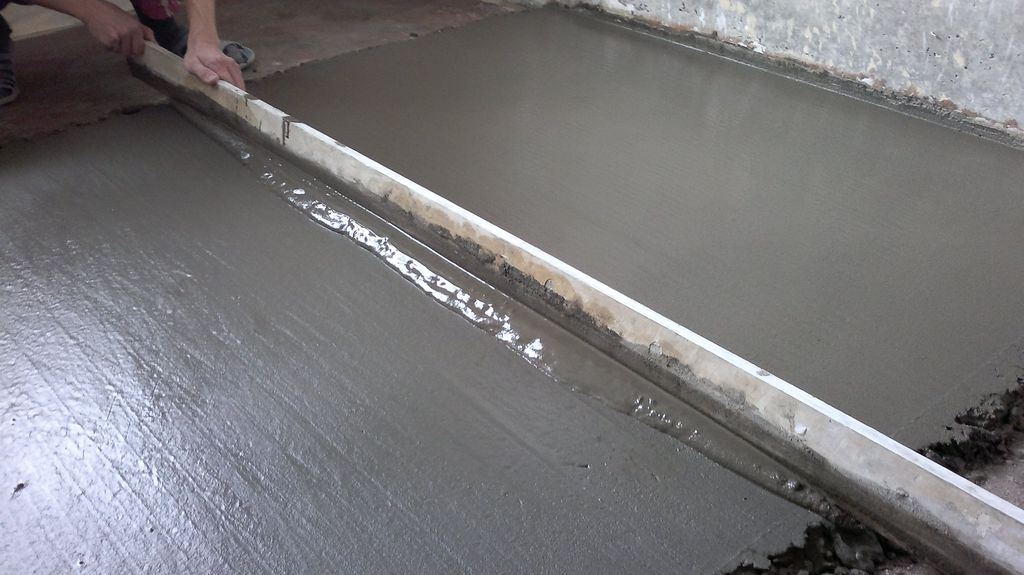

Заливка стяжки

Используйте при заливке стяжки маячки

Для максимально ровной заливки стяжки на поверхности черновых полов нужно будет выставить маячки – специальные направляющие рейки, служащие ориентиром.

Выставлять маячки начинают от наиболее высокого угла при помощи лазерного или обычного строительного уровня.

Расстояние между параллельными маячками не должно превышать 0,8-1 м. В итоге вся поверхность полов должна будет разбита на полосы-отсеки, ограниченные параллельными направляющими, установленными на одной высоте.

После установки маячков начинаем заполнять «отсеки» бетонным раствором, стартуя с самого дальнего от входной двери. Для выравнивания бетона используем правило и затирку. В случае, если общая толщина стяжки планируется свыше 5 см, то заливать её лучше в два слоя.

Монтировать системы тёплых полов можно уже спустя 3-5 дней, когда бетон наберёт достаточно прочности для того, чтобы, не деформируясь, выдержать вес человека.

При монтаже конструкции следует соблюдать технические рекомендации изготовителя, а после сборки проверить систему, подключив к питанию. Если обогрев функционирует в нормальном режиме, можно приступать к заливке второго слоя стяжки. Подробнее о том, как залить стяжку по маячкам, смотрите в этом видео:

https://youtube.com/watch?v=OLZTYQPBzwE

Полное высыхание стяжки произойдет лишь через 4 недели

Заливка второго слоя производится в той же последовательности, что и первого: армирование сеткой, выставление маячков и заливка раствора.

Сохнуть стяжка до полного набора крепости должна не менее 4-х недель. Всё это время её поверхность рекомендуется периодически смачивать, а также накрывать полиэтиленовой плёнкой во избежание пересушивания и растрескивания.

После полного высыхания бетонного слоя можно будет приступать к укладке декоративного слоя напольного покрытия.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Некоторые нюансы

Для получения качественного результата целесообразно придерживаться некоторых правил:

• армирование является обязательной процедурой, позволяющей избежать последующего растрескивания;
• теплый пол нуждается в тщательной подготовке основания, его располагают исключительно на ровной поверхности;
• на толщину стяжки влияет диаметр кабеля, который используется для электрической системы, оптимальным параметром считается слой от 30 до 50 мм;
• большие помещения разделяются специальными температурными швами;
• при заливке цементной смеси необходимо дождаться ее полного высыхания, после чего можно проводить другие работы и использовать теплый пол.

При соблюдении всех правил и рекомендаций покрытие с залитой в стяжку системой обогрева будет служить долгие годы, обеспечивая должный комфорт.

Размещаем терморегулятор

Отмеряем расстояние для размещения терморегулятора

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Высота должна быть не менее 30 см

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Высверливаем гнездо для размещения терморегулятора

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Участки для размещения проводов

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Таблица – Для расчета потребного сечения кабеля

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Эффективность теплого пола по сравнению с традиционной радиаторной системой на порядок выше

Таким образом, теплый пол, расположенный в стяжке, – это рациональное решение, помогающее создать комфортные условия для проживания. Но следует учитывать ряд условий:

Толщина заливаемого слоя. Расположение системы обогрева на неправильной глубине нивелирует желаемый эффект и создает многочисленные проблемы. Именно поэтому все работы разделяются на два последовательных этапа: формирование черновой и чистовой поверхности, между которыми будет располагаться электрический элемент. Но при минимальных отклонениях основания заливается только один слой.

Вид и тип применяемой стяжки. Именно от этого зависит используемая технология.

Точное соблюдение всех нюансов при приготовлении смеси и этапов ее заливки. Создаваемая конструкция может иметь несколько разных слоев: утеплитель, гидроизоляцию, армирование.

Безопасность

Электрические полы и водные системы требуют большой аккуратности и осторожности
Важное значение имеет правильность монтажа элементов.

Совокупность всех условий – залог качественного, надежного и долговечного результата.

Обладая базовыми знаниями электробезопасности на уровне средней школы, любой домашний мастер сможет смонтировать современную электрическую систему теплых полов

Укладка нагревательного кабеля

Элементы для укладки продаются либо в виде отрезка материла либо в виде нагревательного мата, когда кабель уложен на сетчатую основу с одинаковым шагом. Перед укладкой следует выровнять и очистить черновое покрытие, затем простелить теплоизоляционный слой для большей теплоотдачи. Кабель укладывается по периметру отапливаемой площади змейкой или улиткой. После укладки свободный конец нагревательного кабеля изолируется.
Кабельный теплый пол требует обязательного нанесения стяжки поверх нагревательного элемента. В стяжку желательно добавить пластификатор, он улучшит ее свойства.
После того как будет уложен электрический кабель вместе с термодатчиком, можно делать цементно-песчаную стяжку. Финишное покрытие укладывается только после полного высыхания стяжки через 3-4 недели.

Читать также: Электрический теплый пол в ванной: выбор и укладка

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное

Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол

Выбор схемы укладки

Существует две популярные схемы укладки: по типу «улитки» и по типу «змейки».

Для равномерного прогрева пола лучше подходит схема «улитка», так как в ней чередуется холодный и теплый поток воды. Горячая вода проходит по всему кругу помещения, затем идет на второй, третий, четвертый круг с уменьшением диаметра на 20–30 см, затем в центре меняет направление, и возвращается с увеличением круга по оставленным промежуткам.

По схеме, называемой «змейкой», труба с горячей водой идет по краю комнаты, проходит под окнами, отступает на 10 см и идет параллельно первой линии в обратную сторону. Еще отступ – еще ряд, и так, постепенно остывая, жидкость проходит через всю комнату. Для маленьких помещений размером до 20 кв.м. разница в температуре не очень ощутима, в отличие от больших.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Стяжка для теплого пола: тонкости выполнения своими руками

Теплый пол под плитку: особенности, преимущества и недостатки

Теплый пол под плитку является одним из самых популярных способов обеспечения комфорта в помещении. Он широко используется в жилых и коммерческих объектах, так как обладает рядом преимуществ, но и имеет свои особенности и недостатки.

Монтаж теплого пола под плитку требует выполнения нескольких особых шагов. В первую очередь, необходимо создать правильную теплоизоляцию. Для этого используются специальные материалы, которые предотвращают утечку тепла в стяжку или в землю

Также важно правильно распределить трубы системы теплого пола, чтобы обеспечить равномерное распределение тепла по всей площади пола. После укладки труб производится заливка стяжки и дальнейшее уложение плитки

• Комфорт и равномерное распределение тепла. Теплый пол позволяет создать идеальные условия для жизни и работы, так как обогревает помещение снизу, равномерно распределяя тепло по всей площади пола. Это позволяет устранить холодные зоны и создать уютную атмосферу.
• Экономия энергии и деньги. Теплый пол под плитку потребляет меньше энергии по сравнению с традиционными системами отопления, так как работает при более низкой температуре. Это позволяет снизить затраты на отопление и сэкономить деньги.
• Отсутствие нагревательных приборов. Теплый пол не имеет видимых нагревательных приборов, что делает его незаметным и эстетически привлекательным. Плитка, укладываемая сверху, становится не только источником тепла, но и элементом дизайна.
• Универсальность и прочность. Теплый пол под плитку можно устанавливать в любых помещениях, включая ванные комнаты и кухни. Плитка, в свою очередь, является прочным и износостойким материалом, что позволяет создать долговечное покрытие пола.

• Высокая стоимость монтажа. Установка теплого пола под плитку требует определенных навыков и специализированного оборудования, что может повлиять на его стоимость. Однако, в долгосрочной перспективе, экономия на отоплении и долговечность системы компенсируют эти затраты.
• Сложность ремонта. В случае неисправности системы теплого пола или необходимости проведения ремонтных работ, требуется снятие плитки и стяжки. Это может быть сложной и затратной процедурой. Поэтому перед установкой теплого пола нужно обеспечить качественную установку и использовать надежные материалы.

Сравнение теплого пола под плитку и под стяжку

Теплый пол под плитку
Теплый пол под стяжку

Установка
Требует создания теплоизоляции и укладки плитки
Требует создания теплоизоляции и заливки стяжки
Комфорт
Равномерное распределение тепла по всей площади пола
Возможность регулировки температуры каждого помещения отдельно
Экономия
Снижение затрат на отопление и энергию
Повышение эффективности системы отопления
Видимость
Отсутствие нагревательных приборов, плитка как элемент дизайна
Видимые нагревательные элементы
