Виды терморегуляторов для теплого пола

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации «).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Исполнительные устройства

Датчики передают данные о текущей температуре терморегулятору. Он вырабатывает сигнал управления, который по кабелю отправляется на исполнительное устройство – сервопривод.

В этом и есть основное отличие системы управления водяным полом от электрического. Здесь регулятор формирует не постоянный сигнал включения нагревателя, а изменяющееся напряжение управления, поступающее на сервопривод.

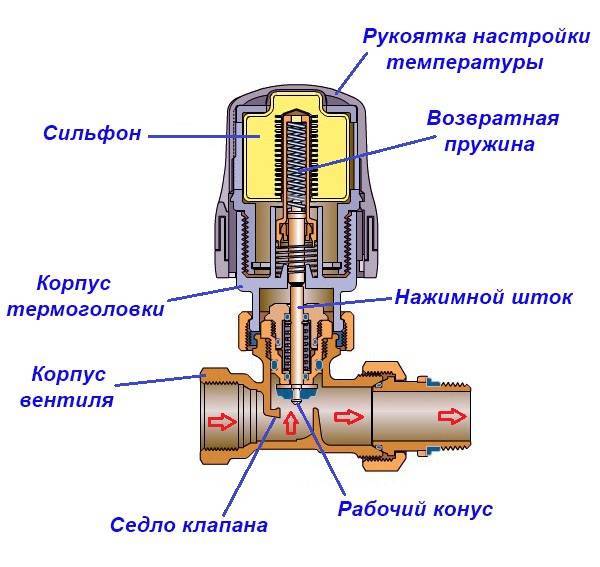

Внутри сервопривода находится нагревательный элемент, помещенный в замкнутую емкость, заполненную специальной жидкостью. При повышении температуры она увеличивается в объеме. При этом давление внутри резервуара повышается. Это усилие передается на шток, перекрывающий проточную часть вентиля. При остывании процессы происходят в обратном направлении.

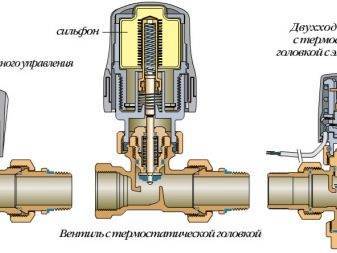

Двухходовой кран с сервоприводом

Таким образом, сервопривод преобразует напряжение управления в степень закрытия вентиля и управляет потоком теплоносителя.

Различают сервоприводы нормально закрытого и нормально открытого типа. Смысл названия в том, какое положение исполнительный механизм займет при отсутствии сигнала управления.

Трехходовой клапан

Есть еще один метод регулирования с использованием трехходового клапана. Он так называется из-за того, что имеет три отверстия для подключения труб. Управление также производится при помощи сервопривода.

В отличие от применения вентилей, управляемых сервоприводами, трехходовой клапан не перекрывает основной поток теплоносителя. Он отводит его часть в обратный коллектор. Какая часть теплоносителя будет уходить в обратку, зависит от положения клапана, заданного сервоприводом.

Трехходовой кран

Система с такими устройствами управления немного сложнее, так как к каждому регулируемому контуру добавляется трубопровод для перелива теплоносителя. При наличии одного единственного водяного теплого пола она вполне себя оправдывает.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

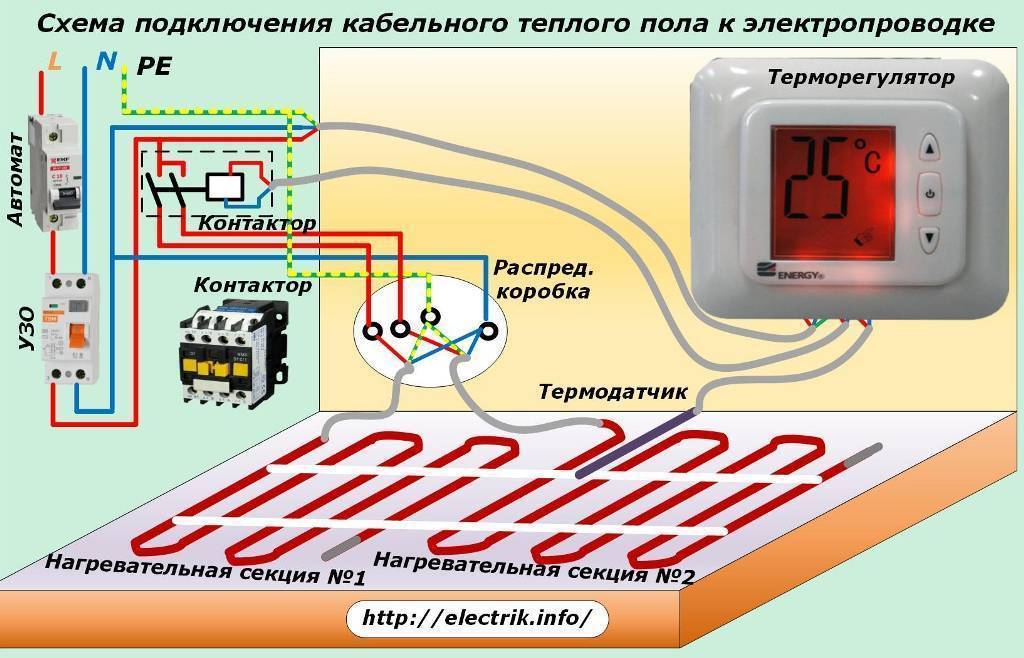

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

• Конфигурация прибора – механическая, программируемая, цифровая;
• Датчик – встроенный, выносной;
• Мощность – желательно выбирать с запасом;
• Тип питания – от электросети, от батареек;
• Метод установки – накладка, встраивание;
• Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

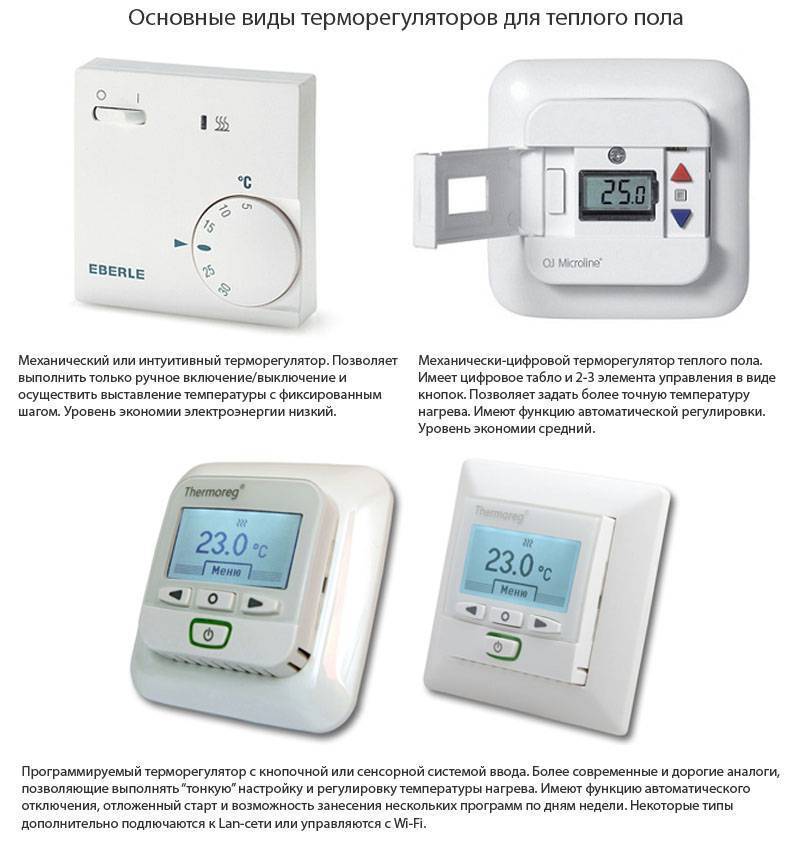

Виды терморегуляторов

На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.

Электромеханические терморегуляторы

Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.

Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.

Электронные терморегуляторы

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.

Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.

Программируемые терморегуляторы

Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.

Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.

Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.

В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.

Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.

Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.

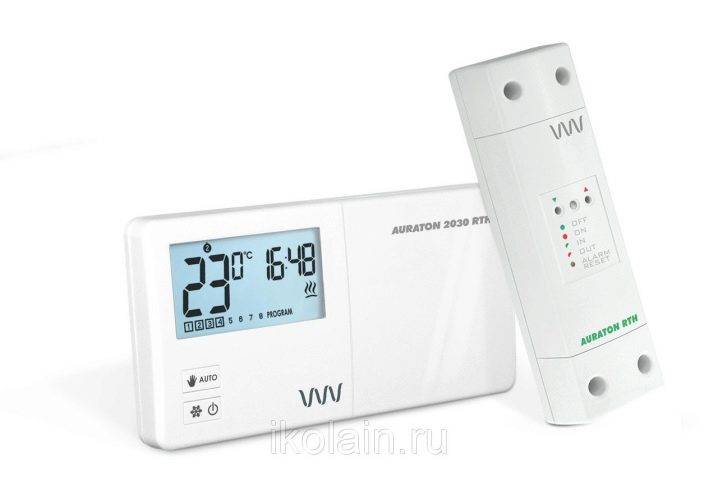

Радиоэлектронные устройства

Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.

Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.

Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

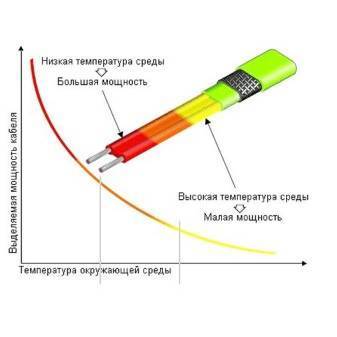

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества

Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Регулировка температуры теплого пола

Схема регулировки температуры с системе при помощи сервопривода Самый простой вариант регулировки – ручными кранами. Чуть более комфортный вариант – автоматические термостаты с датчиками и сервоприводами, но только при дополнительной установке перезапускного клапана и коммутационного узла. Кроме того есть еще способы регулировки нагрева напольных водяных систем:

1. изменение расхода теплоносителя;
2. изменение температуры теплоносителя.

Второй способ используется особенно часто и подразумевает монтаж трехходового клапана, на который возложена функция управления узла подмеса. Релейный выход термодатчика при этом подключается к соленоиду электрического запорного устройства: при малейшем превышении температуры значения, заданного заранее, происходит открытие клапана, из-за чего охлажденная вода смешивается с поступающей жидкостью, снижая теплоемкость.

По каким характеристикам выбирать термостат?

По мощности и количеству. Уточним: речь о мощности теплого пола, от которой зависит необходимое колличесво регуляторов. Дело в том, что значение так называемой коммутируемой мощности, на которую рассчитан конкретный регулятор, должно быть не меньше, чем мощность регулируемого участка системы обогрева.

Обычно коммутируемая мощность терморегулятора составляет 3 — 3,5 кВт. Вы найдете точные цифры в сопроводительных документах: в инструкции или техпаспорте. Например, для модели DEVIreg 535 активная максимальная нагрузка составляет 3,3-3,45 кВт.

Дальше придется изучить паспорт системы «теплый пол», чтобы узнать его общую мощность. Для этого умножаем количество квадратных метров площади под обогревом на удельную паспортную мощность пола (в Вт/кв.м).

Рассчитаем на наглядном примере

Например, дано:

• гостиная площадью 22 кв.м.;
• терморегулятор — допустим, приглянулся упомянутый уже DEVIreg 535 (максимальная коммутируемая мощность 3,45 кВт);
• использовать систему планируем как в режиме комфортного подогрева, так и для основного отопления.

В документах вычитали, что удельная паспортная мощность в первом случае составляет 120 Вт, во втором — 180 Вт.

Вычисляем общую мощность системы теплый пол:

• для подогрева в комфортном режиме: 120 х 22 = 2640 Вт (2,64 кВт);
• для полного обогрева: 180 х 22 = 3960 Вт (3,96 кВт).

Видим, что запас терморегулятора до 3,45 кВт покрывает потребности системы только при использовании в режиме комфортного подогрева полов. А вот на отопление его мощности не хватит. Что делать в этой ситуации?

Существует два варианта выхода из этой проблемы:

1. установить в систему дополнительно магнитный пускатель для защиты от перегрузки;
2. разделить комнату на зоны и на каждую установить отдельный регулятор температуры.

Советуем выбирать второй путь, и вот почему. Дело в том, что не вся площадь гостиной «одинаково полезна». Часть комнаты в любом случае занята мебельными конструкциями или диванами. Пол под ними не нужно греть так же старательно, как зону детских игр или самые часто проходимые маршруты. Участки под мебелью и неиспользуемые углы лишь слегка подогревают во избежание появления сырости. Поэтому использование раздельного управления тепловых зон очень кстати.

Какой способ управления лучше?

Тут вариантов не так много на самом деле, и выбрать будет несложно: механические и электронные (бывают также цифровыми).

Механические регуляторы для ванных комнат и небольших площадей

Их отличает простая надежная конструкция и доступная цена. Комплектуются поворотными ручками и шкалой температур от min до max. Их часто устанавливают в ванных комнатах или коридорах, где площадь обогрева незначительна, и точность заданных температурных значений не оказывает существенного влияния на бюджет.

Электронные терморегуляторы для самой тонкой настройки

С их помощью можно настроить значение температуры очень точно, до 0,1 градуса. Укомплектованные кнопочной панелью управления и дисплеем с индикацией параметров работы, широко применяют для кабельного и инфракрасного теплого пола на средних и больших площадях.

Отдельная каста — программируемые модели, позволяющие задать параметры работы системы наперед (на сутки или на неделю) и, как следствие, помогающие экономить (особенно на больших площадях под обогрев). Просто поставьте перед программой точные задачи в соответствии с потребностями всей семьи: греть старательнее в вечерние часы, когда все вернулись домой и желают отдыхать в комфорте и тепле, а ночью и в бизнес-время снижать обороты.
