Акт измерения сопротивления изоляции электропроводок

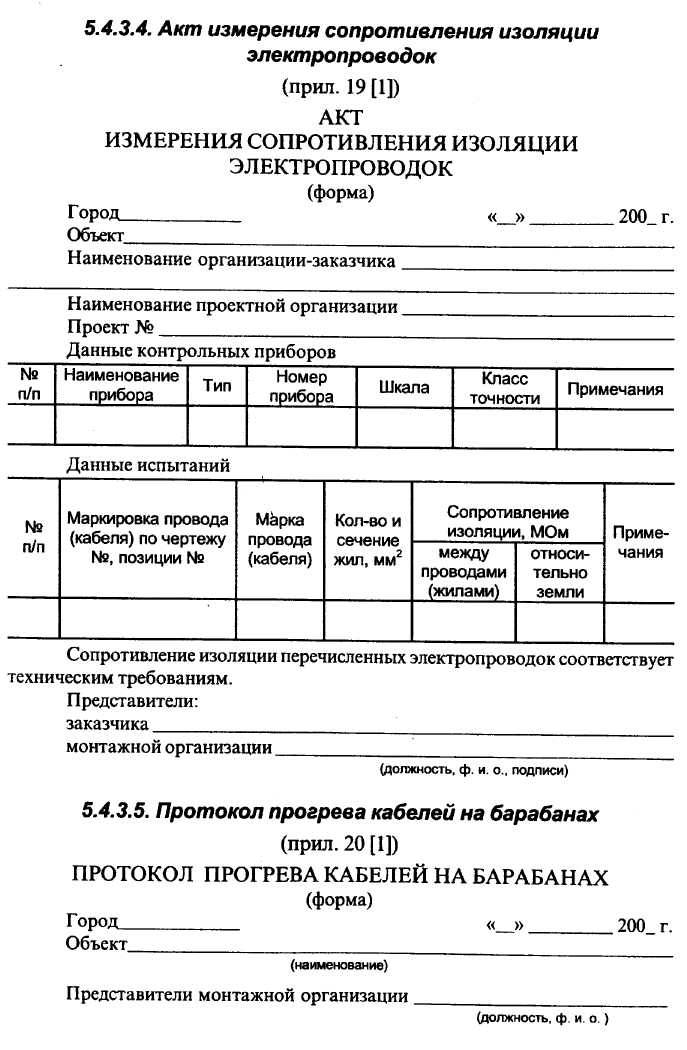

Образец акта замера сопротивления изоляции

В начале бланка пишется его наименование, дата и место составления. Затем дается следующая информация:

  • данные об объекте, на котором производятся замеры;
  • сведения о приборе, при помощи которого они осуществляются;
  • рабочее напряжение в электросети;
  • данные о комиссии, члены которой проводят измерения (здесь надо указать место их работы, должность и ФИО).

Ниже идет табличка, в которую вписываются показания измерительного прибора и дается заключение проверяющих.

Таблица, приведенная в примере, не является строго обязательной – ее можно дополнить информацией, в зависимости от потребностей и задач, которые стоят перед теми, кто делает замеры.

Если выявлены какие-то неисправности, члены комиссии должны обязательно указать их наличие, а также дать советы по их устранению. В случае, если к акту прилагаются какие-то дополнительные документы (фото-видео свидетельства поломок, разрывов кабелей, показаний приборов и проч.), это нужно также отразить в документе.

В конце бланк подписывается членами комиссии, автографы расшифровываются.

Сопротивление изоляции слаботочных кабелей

Каждый вид кабеля имеет свои особенности и параметры, которые должны быть учтены сотрудниками электролаборатории для проведения профессиональных и качественных испытаний. Чтобы исследовать сопротивление изоляции слаботочных кабелей, специалистам необходимо использовать специфическое оборудование, предназначенное для работы со слабым током.

Измерительные средства для проведения подобных исследований менее распространены, чем стандартные мегаомметры и другое подобное оборудование. Лишь у нескольких современных электролабораторий из сотни имеются такие приборы, и немногие сотрудники умеют правильно их использовать на практике.

Основные показатели в процессе измерения

Предположим, что ориентировочные параметры измерения составляют 1 кОм. В процессе проверки на дисплее прибора может быть показана единица, что означает для данной детали более высокое значение сопротивления. Переустанавливаем режим позиции тестера на 1 степень выше. На снимке ниже это равняется 20 кОм. В таком положении следует сделать новое измерение.

Приступая к работе, важно учитывать запрет на касание щупов и выводов измеряемых элементов, ведь в таком случае объективные данные будут искажаться по причине показа суммарного сопротивления тестируемой детали и тела человека

Акт на заземление газового котла

Акт на контур заземления газового котла за 5000 рублей. Для подключения газового котла газовые службы требуют предоставить «Акт на контур заземления газового котла». Под этим документом следует понимать «Протокол проверки сопротивления заземлителей и заземляющих устройств». Такой документ составляют специалисты электротехнической лаборатории, имеющей государственную аккредитацию. В протокол заносятся результаты измерения сопротивления заземляющего устройства. Допустимым значением сопротивления считается значение, не превышающее 4 Ом. Также специалисты лаборатории проверяют, правильно ли с точки зрения ПУЭ установлен и подключен газовый котел. Например, для многих моделей газовых котлов критично правильное подключение нуля и фазы питающей сети.

Акт (протокол) на контур заземления для газового котла

Наверное, никого не нужно убеждать в том, что бытовой газ является источником серьезной опасности. При определенной концентрации смесь бытового газа с воздухом становится взрывоопасной. Малейшая искра может привести к взрыву или пожару. Поэтому к газовому оборудованию предъявляются очень жесткие требования. Газовые службы строго контролируют соблюдение всех норм при подключении газового оборудования. В полной мере это касается и газовых котлов. Одним из важнейших требований является надежное заземление всех металлических частей газового оборудования, выравнивание потенциалов между ними и другими трубопроводами и металлическими конструкциями.

Прибор MRU-101 во время проверки контура заземления для газового котла

Заземление газового котла. В случае с газовым оборудованием заземление выполняет несколько функций. Во-первых, защиту человека от поражения электрическим током при прикосновении к металлическим частям газового оборудования, оказавшимся под напряжением. Во-вторых, заземление вместе с УЗО (Устройством Защитного Отключения) обеспечивает надежную защиту от токов утечки и, как следствие, пожарную защиту. В-третьих, заземление вместе с СУП (Система Уравнивания Потенциалов) выполняют защиту от статического электричества. Дело в том, что при перемещении газовой среды внутри трубопроводов могут накапливаться значительные электрические потенциалы. Эти потенциалы, в свою очередь, могут вызвать электрические разряды. К тому же, в случае с газовыми котлами, статическое электричество часто приводит к выходу из строя электронного оборудования котлов.

Довольно часто граждане самостоятельно выполняют установку газовых котлов, их подключение к электрической сети, монтаж сантехнического и отопительного оборудования. Заземление газового котла тоже можно сделать самостоятельно, но предварительно лучше проконсультироваться с территориальной газовой службой. Дело в том, что они часто требуют подключения газового оборудования к отдельному контуру заземления. Многие специалисты отмечают спорность и противоречивость такого требования. Во-первых, все требования к заземляющим устройствам изложены в ПУЭ (Правила Устройства Электроустановок). Глава 1.7. ПУЭ не требует отдельных заземляющих устройств, для каждой электроустановки дома. Во-вторых, сеть заземления газового оборудования через СУП неизбежно будет соединена с заземляющим устройством дома. Поэтому, с точки зрения электротехники, обе сети будут образовывать единую сеть заземления.

При устройстве заземляющего устройства, в качестве естественных заземлителей, можно использовать металлические трубы, металлические части фундаментов зданий, другие строительные конструкции, имеющие надежный электрический контакт с землей. Их можно соединять сваркой с заземляющими проводниками. Площадь сварного шва зависит от применяемого проводника и оговорена ПУЭ. В качестве заземляющих проводников часто используют стальную шину. Ее площадь поперечного сечения должна превышать 48 мм квадратных, а толщина 4 мм. Защитным проводником может служить стальной уголок с толщиной полки более 2.5 мм. В качестве искусственных заземлителей могут применяться металлические стержни, стальная арматура, трубы, вбитые в землю на глубину 1.5-2.5 метра. Их количество зависит от типа грунта и подбирается опытным путем. При этом добиваются электрического сопротивления, не превышающего установленных норм.

Правила заполнения и ведения журнала

Документ ведет специально назначенный распоряжением руководителя работник — ответственный за электрохозяйство. В каждом структурном подразделении назначается ответственное лицо и заводится отдельный журнал. Присвоенная группа по электробезопасности у ответственного должна быть не ниже третьей.

К оформлению бланка применяются общие правила ведения первичных учетных документов: страницы нужно пронумеровать, прошить, заверить печатью организации и подписью руководящего или наделенного полномочиями лица. Печать ставится на бумажную полоску, которой приклеиваются концы шнуровки, так, чтобы часть попадала на заверительную надпись, а часть — на последнюю страницу.

В стандартной форме журнала содержатся такие сведения:

  • порядковый номер записи;
  • полное наименование инструмента;
  • инвентарный номер;
  • дата последнего испытания;
  • причина проверки (плановая периодическая — раз в полгода; внеплановая — после ремонта);
  • дата и результат испытания изоляции повышенным напряжением;
  • дата и результат измерения сопротивления изоляции;
  • дата и результат проверки заземления;
  • дата и результат внешнего осмотра электрооборудования и испытания работы на холостом ходу;
  • время следующей проверки по плану;
  • ФИО и подпись сотрудника, проводившего проверку.

Приведем образец заполненного документа.

Проводить испытания электрооборудования нужно специальными приборами в электролаборатории. Если такой лаборатории на предприятии нет, то инструмент проверяют в лицензируемых организациях, имеющих необходимое оборудование.

Пройдемся подробнее по графам журнала, разбираясь что именно и после какой проверки следует писать:

наименование электрического инструмента копируется из его технического паспорта — вписываем детально с указанием марки и модели;
инвентарный номер должен быть присвоен и нанесен краской на корпус, важно занести его без ошибок;
если испытание первое, то в графе «дата последнего испытания» указываем дату заводской проверки из техпаспорта. Если не первое, смотрим дату в журнале;
причина проведения испытания — либо плановая, либо после ремонта

Плановые проверки проводятся не реже одного раза в 6 месяцев, технический руководитель может установить необходимость и более частых испытаний в зависимости от интенсивности эксплуатации оборудования;
при внешнем осмотре инструмента ищем сколы, проверяем крепления вилки, провод — на гибкость, заломы и нарушение изоляции. При тестировании работы на холостом ходу включаем инструмент в сеть, нажимаем «пуск», проверяя плавность нажатия, наличие посторонних шумов, запаха гари, искрения. По результату записываем — удовлетворительно или неудовлетворительно;
сопротивление изоляции проверяют прибором под названием мегомметр. Проверку проводят 2 человека, один из них должен иметь группу по электробезопасности не ниже третьей. Прибор соединяется с инструментом, рукоятка вращается (либо нажимается кнопка), пока стрелка мегомметра не приблизится к нулю. Показания фиксируются, затем замеряются еще двумя способами. Величина показаний должна превышать 0,5 Мом. Если все три измерения показали нормальный результат, записываем в графу — удовлетворительно;
исправность цепи заземления инструментов с заземляющими контактами на вилке проверяют омметром. Показания прибора должны стремиться к нулю. Прибор крепится к заземляющим контактам и металлическим деталям корпуса. Проверку проводит 1 человек. По результатам записываем — удовлетворительно или нет;
внимательно проверяем дату следующей проверки при внесении записи, особенно, если ответственный за электрохозяйство работник установил сроки испытаний чаще, чем раз в полгода;
проводящий испытание работник, заканчивая внесение записей в журнал учета электрооборудования, ставит свою фамилию, инициалы и подпись.

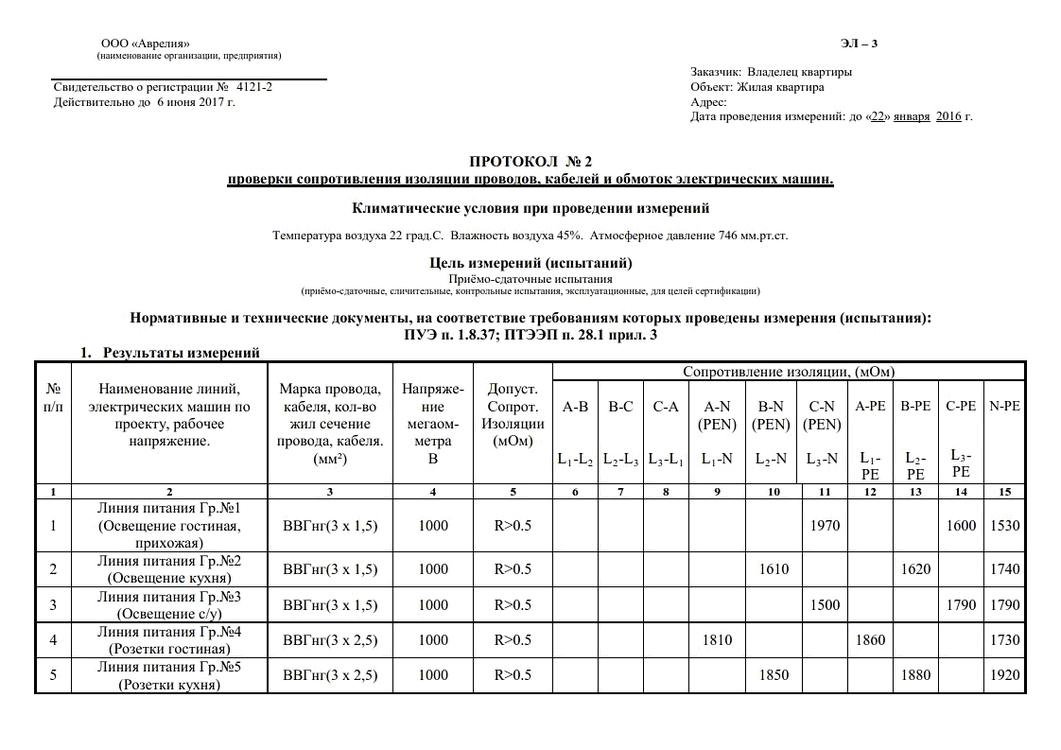

Составные элементы протокола

Документ заполняется с одной стороны листа. В верхней его части слева прописывается полное наименование исполнителя замера с адресными данными. Также необходима информация того же формата о заказчике. Ниже в бланке расположено название договора. Рядом с ним ставится номер документа, заносимый в регистры. Здесь же ставится дата постановки подписи.

Для удобства предоставления информации конкретные данные о кабелях и их проводимости, согласно проведенным измерениям, представляются в виде двух таблиц. Первая имеет следующие графы:

  • Порядковый номер.
  • Название присоединения.
  • Марка кабеля, количество жил, их сечение. По возможности нужно указывать, имеется ли на жилах кабеля изоляция и из какого материала состоит проводник (по умолчанию подразумевается медь, но есть и варианты проводников с внешней медной оболочкой, а внутренним содержанием из алюминия). Если исследуется на сопротивление провод, то тоже нужно указать, сколько у него жил, изолирован ли он.
  • Сопротивление изоляции в жиле L–N.
  • Сопротивление изоляции в L–PE.
  • Сопротивление изоляции в N–PE.
  • Заключение о соответствии. Здесь имеется в виду удовлетворение требованиям ПУЭ п. 1.8.37 (7-е изд.) для электропроводок и ПУЭ п. 1.8.40 (7-е изд.) для кабельных линий.

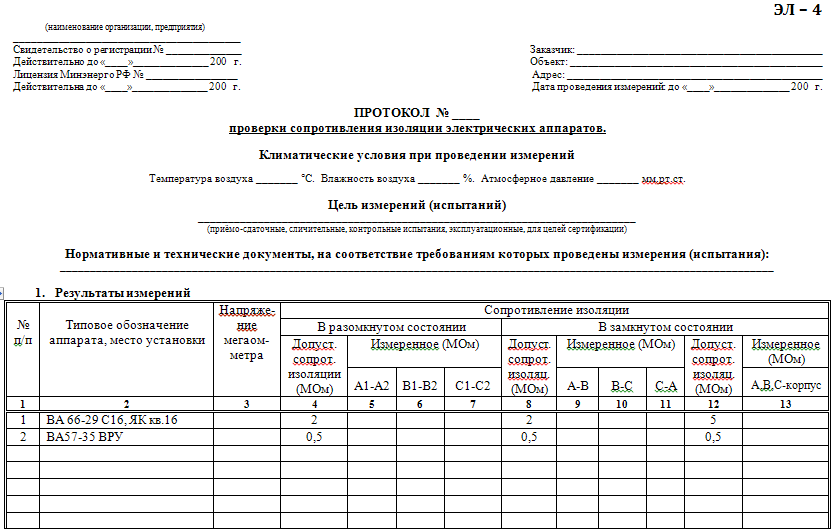

Вторая описывает использующееся при замерах оборудование и состоит из столбцов с такими сведениями, как:

  • порядковый номер;
  • название прибора;
  • тип;
  • заводской номер;
  • диапазон доступных измерений;
  • основная погрешность;
  • номер свидетельства;
  • дата последней проверки;
  • дата очередной проверки прибора.

В обеих таблицах может быть заполнена как одна, так и несколько строк. Замеры совсем без оборудования проводиться не могут, поэтому заполнение второй таблицы при существовании документа обязательно. В самом конце таблиц обязательно указывается нормативный документ (ГОСТ, ПУЭ, СаНПиН, ПТЭЭП, инструкций РД и СО. и пр.), на соответствие которому была проверена изоляция конкретной однофазной цепи.

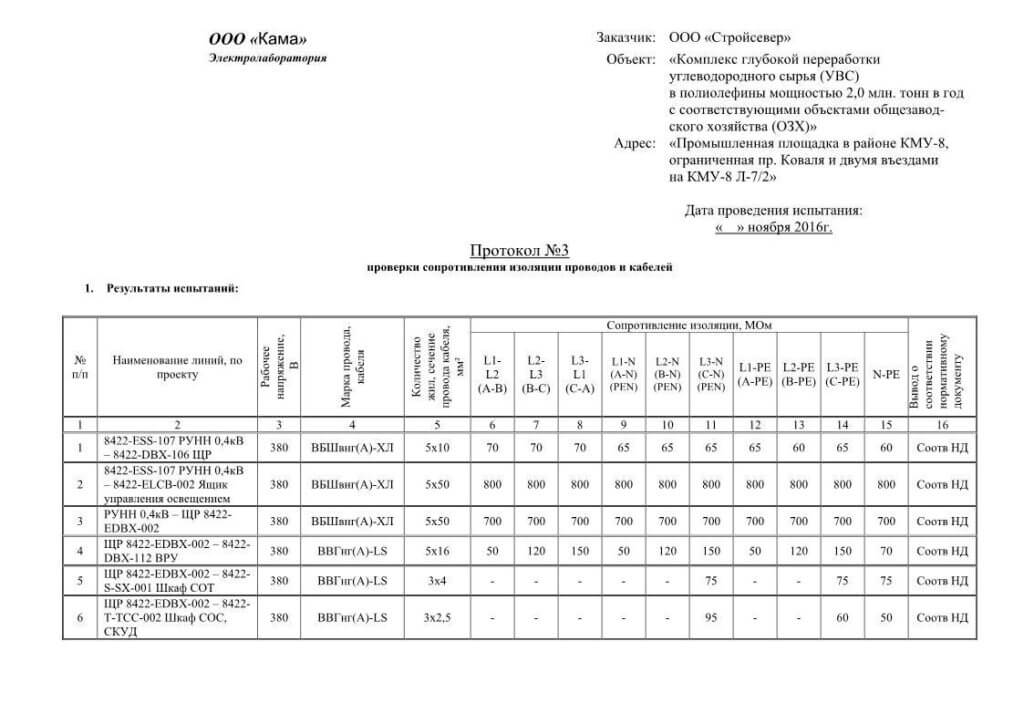

Исходя из данных таблиц и информации, встречающейся в документах, должен быть сделан вывод: соответствует изоляция проводника заявленным требованиям или нет. Он формулируется в письменном виде, в специальной графе «Заключение». В бланке для этого предусмотрена всего одна строка, так как достаточно будет одного слова или предложения «соответствует» либо «не соответствует».

Нормы составления протокола сопротивления изоляции

Заполняя бланк, специалисты руководствуются целым рядом документов и ГОСТов. Они утверждают технику безопасности, регулирование категории исследуемого оборудования и обозначает этапы решения задач.

Бланк диагностики изоляции может выглядеть по-разному – все зависит от фазности цепи. К примеру, однофазная цепь требует три замера, а трехфазная (5-ти проводная) – целых десять. Кроме того, есть свои различия в требованиях к проводникам с разнообразным диаметром жил.

Что касается периодичности процедуры, то замеры классифицируют на:

  • приемо-сдаточные – проводятся сразу же после монтажных мероприятий;
  • периодические – проводятся раз в полгода, год (зависит от договоренности и согласно требованиям)

Что подразумевается под «изоляцией»

Любой электрокабель должен быть специальным образом изолирован. Изоляционное покрытие позволяет разделить между собой провода, по которым идет ток, а также отсоединить эти провода от земли.

Для того, чтобы оценить, насколько хорошо «работает» такая изоляция, осуществляются замеры ее сопротивления – их результаты являются основным значением в работе специалистов по электрике.

Первое измерение проводится еще на заводе-изготовителе кабеля, затем – при монтаже и впоследствии в течение всего периода использования кабельного изделия. Связано это с тем, что на изоляцию оказывают влияние такие факторы, как погода, срок ее применения, количество, частота повреждений на линии и проч.

Какие документы есть еще:
