Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Работа с остаточным зарядом

Генератор рабочего мегомметра подает напряжение, поэтому контур заземления создает различные значения потенциала, что создает впечатление, что емкость имеет некоторый заряд. После проведения измерений в проволоке остается определенный емкостной заряд

Как только человек прикоснется к этой области, может произойти поражение электрическим током, поэтому всегда следует принимать дополнительные меры предосторожности, напр:

Портативное заземление;
Изолированная ручка;
Перед подключением устройства к тестируемой цепи проверьте напряжение и остаточный заряд с помощью вольтметра.

Таким образом можно проверить кабель на наличие замыканий на землю.

Измерение мегаомметром

В настоящее время наряду с современными цифровыми мегаомметрами часто используются приборы старого образца, выпущенные ещё в советское время. Работа и с тем и с другим видом приборов в принципе мало чем отличается, хотя и присутствуют некоторые отличия в работе.

Общее то, что изначально подключаются соединительные провода к выходным клеммам (зажимам) мегаомметра. Затем выбирается величина испытательного напряжения. Для этого на приборах старого образца переключатель выходного напряжения ставится в положение 500В, 1000В или 2500В.

Стоит отметить, что некоторые приборы способны генерировать только одно значение напряжения.

На цифровых мегаомметрах необходимое испытательное напряжение выбирается специальными клавишами на дисплее.

Следующее действие – подсоединение соединительных проводов к измеряемой цепи (электрический кабель, электродвигатель, ошиновка, силовой трансформатор) и непосредственно замер сопротивления изоляции. Замер производится в течение одной минуты.

Некоторые отличия при работе с приборами разного вида:

В отличие от цифрового прибора обычный мегаомметр при замерах должен устанавливаться горизонтально на ровной поверхности. Это требуется для того, чтобы при вращении ручки мегаомметра не было большой погрешности, а стрелка прибора показывала только истинное значение.
Снятие показаний на обычном мегаомметре происходит по положению стрелки на шкале, у цифрового мегаомметра для этого есть цифровой дисплей.

Документальное оформление результатов измерений

В процессе измерения сопротивления изоляции все измеренные значения фиксируются и затем заносятся в специальный протокол измерений и испытаний, который подписывается и скрепляется печатью.

Неотъемлемой частью и показателем электрической сети является такое понятие, как изоляция. Защитная оболочка провода или кабеля, электрический изолятор воздушной линии, изолятор выводов трансформатора и прочие устройства препятствуют электрическому току контактировать там, где нам не нужно. Изолирующая оболочка обеспечивает защиту от короткого замыкания, возгорания, пробоя на корпус электрического устройства или машины, а также защиту человека от поражения током. Тем не мене изоляция подвержена воздействию внешних факторов, таких как время, солнце, мороз, вода, механический износ, контакт с агрессивной средой. Чтобы вовремя выявить дефект существует прибор — мегаомметр. Как пользоваться этим прибором, мы расскажем далее, предоставив методику измерения сопротивления изоляции мегаомметром.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

Аналоговые (электромеханические) – мегаомметры старого образца. Аналоговый мегаомметр
Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
Аналоговый амперметр.
Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
Сопротивления.
Переключатель измерений кОм/Мом.
Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

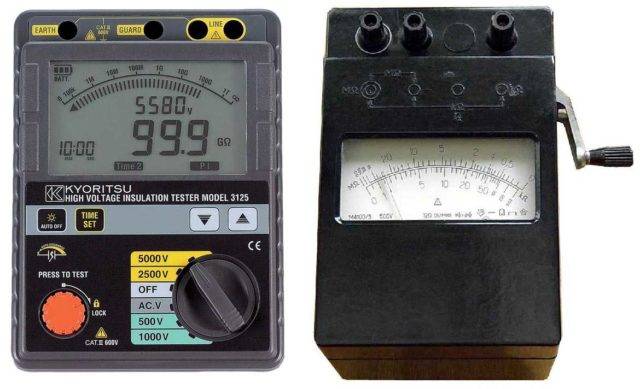

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как устроен мегаомметр?

Выделим составные части мегаомметра:

генератор постоянного тока;
измерительная головка, собранная на основе принципа взаимодействия двух рамок (рабочей и противодействующей);
тумблер-переключатель пределов измерения, позволяющий коммутировать различные резисторные цепочки для изменения выходного напряжения и режима работы головки;
токоограничивающие резисторы.

Довольно простая конструкция, не содержит никаких лишних элементов. На герметичном, прочном диэлектрическом корпусе такого прибора размещены:

ручка для удобства транспортировки;
складная портативная рукоятка генератора, которую надо вращать для выработки напряжения;
рычаг тумблера переключения режимов измерения;
выходные клеммы для подключения соединительных проводов схемы.

На мегаомметр устанавливаются три выходные клеммы, которые называют:

З — земля;
Л — линия;
Э — экран.

Клеммы земли и линии используются при всех измерениях сопротивления изоляции относительно контура заземления, а экранный вывод предназначен для ликвидации влияния токов утечек при проведении замеров между двумя параллельными жилами кабеля или других аналогичных токоведущих частей. Для его включения в работу необходимо применять один измерительный провод специальной конструкции с экранированными концами. Им всегда комплектуется прибор на заводе. У него на одном конце установлено две клеммы, одна из них промаркирована буквой Э. Этот вывод подключается на соответствующую клемму мегаомметра.

Напряжение, которое выдает генератор мегаомметров различных моделей, может быть одной из следующих величин: 100, 250, 500, 700, 1000, 2500 вольт. Причем одни приборы работают на одном диапазоне, а другие обладают несколькими. Выходная мощность приборов, созданных для проверки изоляции промышленного высоковольтного оборудования может в несколько раз превышать характеристики моделей, предназначенных для работы в условиях бытовой электропроводки. Габариты таких устройств тоже будут отличаться.

По этой причине ориентирование на маленькие конструкции, которые можно держать в кармане куртки, не во всех случаях может быть оправдано.

Измерение сопротивления изоляции

По металлическим проводам в электроустановке постоянно течет электрический ток, причем от энергоисточника к энергопотребителю он течет по одному проводу (фазе), а обратно по-другому (нулевому рабочему), образуя, тем самым замкнутую цепь. Если изоляция самих проводов и приборов, через которые он проходит имеет большое сопротивление электрическому току, использование такой электроустановки безопасно: не происходит пробоя изоляции, появления тока утечки и короткого замыкания, который может не только вызвать повреждение электроприборов и пожар, но и причинить вред здоровью человека вплоть до его гибели при касании корпуса приборов, электропроводящего пола и стен, по которым ток утечки стекает в землю. Поэтому выбор качественной изоляции для конкретной электроустановки при конкретных условиях эксплуатации и ее периодическая проверка играют важнейшую роль для обеспечения электробезопасности электроустановки.

В процессе эксплуатации изоляция проводов, приборов и машин сталкивается с:

Для проверки сопротивления изоляции токоведущих элементов электроустановки привлекаются специализированные электролаборатории, которые имеют необходимое оборудование и опытных инженеров.

Сопротивление изоляции – физическая величина, индикатор состояния изоляционного материала токоведущего элемента электроустановки в конкретный момент времени, которая характеризует способность изоляции блокировать ток утечки.

Замер сопротивление изоляции производится прибором MI 3102H BT и MIC-2500:

Прибор создает измерительное напряжение Uизм: 250В, 500В, 1000В, 2500В и находит ток утечки Iут и автоматически рассчитывает сопротивление изоляции Rизо.

Нормы сопротивления изоляции:

Если при проверке сопротивления изоляции измеренное значение больше нормативного – проверка пройдена удовлетворительно, в противном случае такую изоляцию бракуют, а ее дальнейшее использование запрещают.

Кол-во жил в кабеле	Название жилы	Кол-во измер.
2	Фаза и нулевой рабочий	1
3	Фаза, нулевой рабочий и защитный	3
4	3 фазы и нулевой рабочий	6
5	3 Фазы, нулевой рабочий и защитный	10

Для 5-ти жильного кабеля парно проверяется сопротивление у трёх фаз, затем у фаз и нулевого рабочего проводника, затем у фаз и нулевого защитного, затем у нулевого рабочего и защитного. Таким образом, делается 10 замеров сопротивления изоляции.

Если сечение кабеля ≥16 мм2, используем режим напряжения 2500В.

Различают следующие виды замеров сопротивления изоляции кабеля:

по постоянному току Rизо. Меряют ток утечки Iут через изоляцию в проводник.
коэффициент абсорбции Kабс – отношение R60 к R15 (R60 – значение сопротивления изоляции через 60с, R15 – через 15с). Кабс = R60/R15
коэффициент поляризации Kпол – отношение R600 к R60 (R600 – значение сопротивления изоляции через 600с, R60 – через 60с). Кпол = R600/R60

Периодичность проведения замеров:

1 раз/3 года – для большинства объектов;
1 раз/1 года – для особо опасных и наружных установок, кранов, лифтов, кухонных электроплит (в разогретом состоянии).

В результате замеров сопротивления изоляции составляется Протокол измерения сопротивления изоляции электрооборудования, в котором дается однозначная оценка безопасности изоляции токоведущих частей при эксплуатации электроустановки.

Таким образом производится измерение сопротивления изоляции мегаомметром.

Более подробную информацию по измерению сопротивления изоляции Вы можете получить по телефону: +7 (812) 748-26-28.

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.

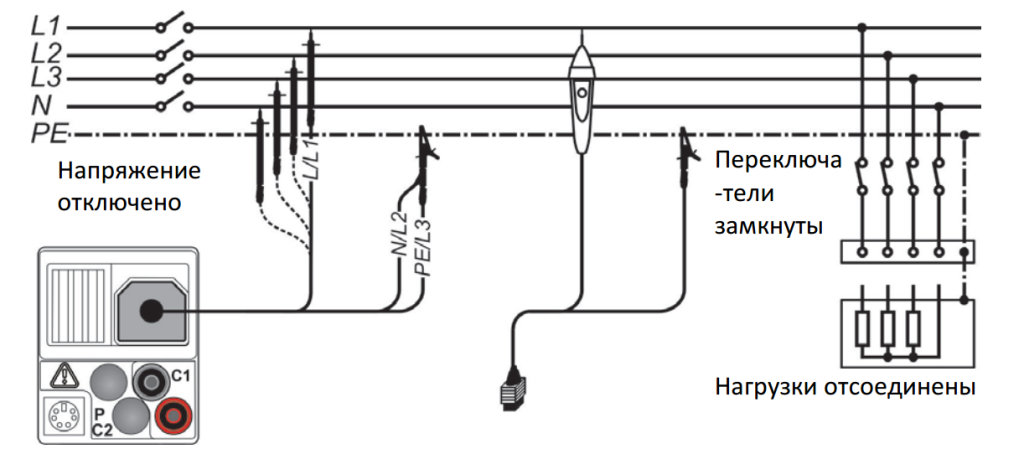

Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Принцип действия прибора

Мегаомметр генерирует напряжение собственным высоковольтным преобразователем, а миллиамперметр фиксирует ток, в измеряемой цепи. Из школьного курса физики мы знаем закон Ома, и связь между сопротивлением R, которое равно U деленное на I.

В настоящее время распространение получили цифровые измерители приборы, благодаря своей компактности и легкости, но наравне с ними до сих пор ходят стрелочные модели с ручной динамо-машиной. Сейчас мы рассмотрим, как правильно пользоваться мегаомметром старого образца и нового.

Обращаем ваше внимание на то, что некоторые называют прибор для измерения сопротивления изоляции мегомметром. Это не совсем правильное название, т.к

если слово разбить по частям, получится приставка «мега», единица измерения «Ом» и «метр» (с греческого переводится как мера).

Что следует учитывать при работе с прибором?

Необходимо помнить, что измеренные значения мегаомметром не являются постоянными, на них действует сиюминутная влажность и температура.

Напряжение прибора необходимо выбирать в зависимости от номинала обмотки.

Для получения уровня влажности изоляции показания отмечаются в процессе измерения: на 15-й сек. и спустя одну минуту. Отношение показателей является коэффициентом абсорбции. При большой влажности абсорбция равняется 1. Когда она малая, значения отличаются до 50%.

Перед тем, как приступить к измерениям, следует убедиться в работоспособности прибора. Стрелка прибора должна показывать на бесконечность. В другом случае необходимо провести дополнительную проверку.

Следует также проверить состояние соединительных проводов, которые должны хорошо изолироваться, быть довольно гибкими и длинными. Когда изоляция отсутствует, а есть только оплетка, мегаомметр к работе не пригоден, поскольку на провода действует влажность.

В таком случае измерение устройством мегаомметром будут показывать ложные результаты. Корпус прибора должен быть сухим.

Проведение измерений

Вне зависимости от типа источника эталонного напряжения, алгоритм работы с мегаомметром остается неизменным. На приборе имеется три разъема для подключения измерительных щупов:

Линия, может обозначатся символом «+». Используется для подключения к измеряемой фазной линии.
Минус, обозначаемый символом «–» или Rx. Применяется для подключения к контурам заземления.
Экран. Обозначается литерой «Э». К нему подключается щуп с экранированным проводом и дополнительным выводом, соединяющимся с выводом «минус». Используется для проведения испытаний на электрическую прочность изоляции и определения коэффициента абсорбции – степени увлажненности изоляционных материалов электрических машин или трансформаторов.

Перед началом испытаний тестируемая электроустановка должна быть полностью обесточена, а цепь ее питания иметь физический разрыв по всем видам проводников, включая заземляющие. Должны быть приняты все меры (установлены ограждения, аншлаги), чтобы во время измерений к установке не было доступа посторонних лиц и на ней не велись ремонтные работы.

Щупы сначала замыкаются между собой, чтобы снять возможные наведенные токи и остатки напряжения индуктора, которые влияют на точность измерения. Тумблером изменения пределов измерения устанавливается цена шкалы – килоомы, мегаомы или гигаомы. Если прибор с механическим индуктором, то надо вращать его ручку с частотой около 120 оборотов в минуту около пяти секунд. После этого нажимается кнопка «Изм.» и фиксируются результаты. Есть модели, в которых величина тестового эталонного напряжения может ступенчато изменяться.

Во время работ нельзя держаться за щупы ниже означенного на них предела, иначе можно получить удар током. После их окончания необходимо снять напряжение со щупов, коснувшись ими массивного железа или воткнув их в землю. А также снять наведенную электрическую емкость с линии, для чего используется заземленный проводник, закрепленный на диэлектрической штанге.

Устройство и принцип работы

Мегаомметр — устройство для измерения сопротивления изоляции проводов и кабелей. При помощи щупов прибор подключается к измеряемой линии, после чего включается. Мегаомметр любого типа содержит источник постоянного напряжения. С его помощью в созданной измерительной цепи он генерирует высокое напряжение, которым и проверяется состояние изоляции кабеля. В зависимости от модели набор калибровочных напряжений может быть разным, могут они подаваться только по одному (более простые и дешевые) или в комбинациях (более сложные и дорогие).

Мегаомметры двух видов — «классический» с динамомашиной и электронный

В данный момент в эксплуатации есть два вида приборов — старого типа со встроенной динамомашиной, которая приводится в действие расположенной на боку прибора ручкой. Есть также электронные мегаомметры, которые могут использовать для создания испытательного напряжения внешние (бытовая электросеть) или внутренние (батарейки, аккумуляторы) источники напряжения. Некоторые модели электронных мегаомметров могут измерять другие электрические параметры сети — напряжение, низкоомное сопротивление и т.п. То есть могут использоваться вместо мультиметра. Правда, у них обычно не очень большой набор калибровочных напряжений для проверки состояния изоляции (обычно это 500 В и 1000 В).

Напряжение калиброванное и его величина выставляется переводом переключателя в нужное положение, выбирается оно в зависимости от типа испытываемого оборудования. Результаты измерений сопротивления изоляции отображаются на шкале (в стрелочных приборах) или на цифровом экране. Для удобства восприятия у стрелочных приборов шкала откалибрована в КОм или МОм.

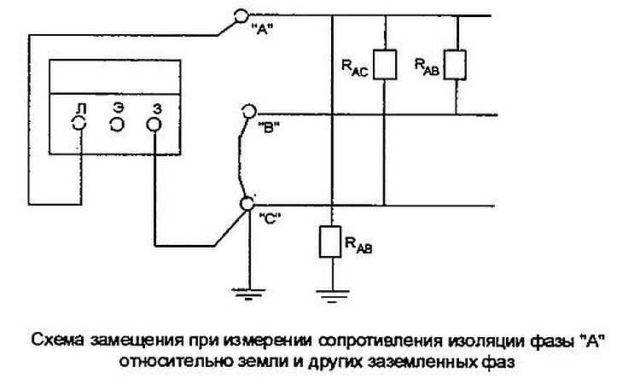

Схема измерения мегаомметром параметров изоляции кабеля

Принцип работы мегомметра основан на законе Ома: I=U/R, сила тока прямо пропорциональна напряжению и обратно пропорциональная сопротивлению. Во время тестирования необходимо найти сопротивление: R=U/I. Это и проделывает мегаомметр. Он выдает в цепь определенное напряжение (которое вы выставите), измеряет силу тока, пересчитывает и выдает результат на шкале. Это и будет сопротивление изоляции в тестируемой цепи.

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МЕГОММЕТРОМ.

По многочисленным просьбам наших покупателей мы разработали и публикуем «Инструкцию по технике безопасности при работе с мегомметром.» Мы считаем что такая инструкция, или подобная этой, должна быть на каждом предприятии которые в своей работе используют мегомметр.

1.Общие требования безопасности.

1.1. Все работы, которые производятся с использованием мегомметра на действующих электроустановках, должны выполняться по наряду илираспоряжению, оформленным письменно.1.2 Для проведения работ по измерению сопротивления изоляции мегомметром в действующихэлектроустановках выше 1000 В должны производиться как минимум двумяработниками: один с группой IV, другой с группой III.Измерение сопротивленияизоляции мегомметром в электроустановках до 1000 В и в недействующих электроустановкахразрешается выполнять одному работнику с группой III.

1.3. Проводники, служащие для подключения мегомметра к токоведущим частям должны бытьсертифицированы и иметь соответствующую изоляцию и изолирующие держатели, обеспечивающиебезопасность производства измерений.

1.4.При измерениях сопротивления изоляции мегомметр необходимо устанавливать на твердой изолированной подставке.1.5 Работник, проводящий измерения мегомметром, должен знать инструкцию по техникебезопасности и инструкцию по эксплуатации прибора.

1.6.Запрещается производить измерений мегомметром :1.6.1. если на одной из цепей двухцепных линий напряжением выше 1000 В, если вторая цепь находится под напряжением;

1.6.2. на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; 1.6.3. во время грозы или при её приближении.

2.Требования безопасности перед началом работ.

2.1. Отключить подачу напряжения и убедиться вотсутствии напряжения на токоведущих частях, на которых будут проводитьсяизмерения мегомметром. Повесить навыключатели соответствующие таблички

2.2.Если есть необходимость, то снять с токоведущих частей заряд, путем предварительногоих заземления.

2.3.Поключить мегомметр к токоведущим частям с помощью соединительных проводов с изолирующимидержателями. В электроустановках выше 1000 В, кроме того, необходимопользоваться диэлектрическими перчатками или ковриками.

2.4 Перед началом проведения измерений убедиться в отсутствии людей, работающих на тойчасти электроустановки, к которой присоединен мегомметр, а так же запретитьнаходящимся вблизи лицам прикасаться к токоведущим частям, при необходимости,выставить охрану.

3.Требования безопасности во время проведения измерений мегомметром.

3.1.При работе с мегомметром необходимо соблюдать инструкцию по эксплуатации мегомметраи строго следить за последовательностью действий при проведении измерений.

3.2.Запрещается прикасаться к зажимам мегомметра и токоведущим частям, к которым онприсоединен.

3.3. Запрещается использование не сертифицированных проводников и зажимов, используемых припроведении измерений мегомметром

3.4.После проведения измерений мегомметром необходимо снять с токоведущих частейостаточный заряд путем их кратковременного заземления. Работник, производящийзаземление токоведущих частей, должен пользоваться диэлектрическими перчатками,защитными очками и стоять на изолирующем основании.

При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома для участка цепи ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

Рассмотрим их особенности.
