Принцип работы и разновидности устройств для заземления автоцистерн

Тип электропитания

Для обеспечения надежного заземления автоцистерн необходимо использовать специальные устройства, которые обеспечивают электрическую связь между цистерной и землей. Одним из ключевых аспектов в работе таких устройств является тип электропитания.

Наиболее популярные типы электропитания для заземлителей автоцистерн:

220В – это тип электропитания, который используется для подключения заземлителя к обычной сети электропитания с напряжением 220 вольт. Такой тип питания широко распространен и удобен в использовании.
4кВ – это тип электропитания, который используется на участках, где доступно напряжение 4000 вольт

Такой тип электропитания обычно используется на промышленных объектах и требует специальных мер предосторожности при использовании.
УЗА-2МК – это переносное устройство электропитания, которое позволяет использовать заземлитель в любом месте, даже если нет доступа к сети электропитания. УЗА-2МК работает от аккумуляторной батареи и является удобным вариантом для использования на отдаленных участках.

Выбор типа электропитания зависит от конкретных задач и условий эксплуатации. Необходимо учитывать маркировку устройства и требуемые показатели заземления при выборе соответствующего оборудования.

УЗА 4К – особенности конструкции и эксплуатации, существующие модификации

Устройство заземления автоцистерн УЗА 4К имеет несколько модификаций, например, УЗА 4 и УЗА 4А. Оборудование идеально подходит для обеспечения взрывобезопасности при наполнении автомобильных цистерн топливом, сжиженным газом, а также легковоспламеняющимися жидкостями .

Основным назначением аппарата является нивелирование эффекта, производимого статическим электричеством , однако одновременно с этим осуществляется беспрерывный контроль над заземляющей цепью, сопротивление в которой не должно превышать 90 Ом.

Отметим, что тип питания УЗА зависит от модификации. Например, аппараты, относящиеся к серии 4К, совместимы с питанием 220 В. Одновременно с этим изделия из серии 4А могут питаться автономными источниками.

Эксплуатационная температура также зависит от конкретной модификации . В частности, серия 4К может использоваться при температурном режиме -40…+40° С, в то время как модель 4А работает в пределах температур от -50 до +40° С.

Важно! Цистерна соединяется с заземляющими аппаратами при помощи специальных зажимов, благодаря которым и удается нейтрализовать статическое электричество.

Комплектация и технические характеристики

Комплектация изделия также зависит от его модификации. В частности, 4А формируется из нескольких блоков, выполняющих конкретные функции:

• Контроль заземления – пользователь оповещается посредством сигнализации о наличии заземления.
• Блок питания.
• Зарядное устройство – позволяет заряжать аккумуляторные батареи.
• Комплект владельца.

Модификация 4К также укомплектована контрольным блоком , определяющим наличие заземления и сигнализирующим о его наличии, однако прочих компонентов, за исключением комплекта владельца, не предусмотрено.

Технические характеристики, естественно, также зависят от типа аппарата. Каждая модель имеет свои особенности и преимущества.

Модификация 4А обладает звуковой и световой сигнализацией , которая оповещает об уровне сопротивления, присутствующего в цепи заземления. Напряжение питания составляет 3,6 В, а рабочая температура, при которой изделие может успешно эксплуатироваться, варьируется в пределах -40…+40° С.

Одним из важных показателей, определяющих условия эксплуатации, является длина, которую имеет заземляющий проводник (в данном случае она достигает 15 метров ). Масса агрегата составляет 2,9 кг , что облегчает его транспортировку и применение.

Немногим отличаются технические характеристики модификации 4К. Начнем с того, что здесь предусмотрена световая сигнализация, информирующая пользователя о наличии сопротивления и его уровне.

Если оно выше или ниже нормы, то в автоматическом режиме осуществляется блокировка насоса, и манипуляции с топливом становятся невозможными . Питание серии 4К предусмотрено от сети 220 В, аппараты могут эксплуатироваться при том же температурном режиме, что и модель 4А.

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

• Наличие защитного заземления.
• Система выравнивания потенциалов.
• Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Общее описание

Устройство заземления автоцистерн — оборудование, позволяющее избежать появления искр при использовании пожароопасных веществ. Основная функция — контролировать сопротивление для отвода статических токов.

Стоит отметить определенную «группу риска» — места с пониженным уровнем влажности. В таких помещениях воздушные массы характеризуются отличными показателями проводимости электричества, ввиду чего токи могут спокойно «течь» через них. В случае с влажной средой вероятность появления искры, обусловленной электростатическим зарядом, сравнительно невелика.

Если же уровень влажности перешел за отметку в восемьдесят пять процентов, шанс возникновения проблем практически сходит на ноль. Однако говорить о подобных условиях можно преимущественно теоретически: встречаются они крайне редко.

Для предотвращения серьезных аварий, обусловленных появлением искр, на всех автомобильных заправках монтируют устройства заземления. В общий контур встраивают заземляющий прибор. Однако не стоит забывать о том, что УЗА — лишь элемент общей системы, но никак не замена обычной цепи заземления.

Можно выделить основные функции приборов, ориентированных на заземление автоцистерн; среди них:

• Контроль целостности проводника, обеспечивающего заземление.
• Контроль показателей сопротивляемости на поверхностях контакта.
• Уведомление сотрудников о получении проводником урона и высоком уровне сопротивления. В случае аварийной ситуации работники будут оповещены посредством звука и света.
• Автоматическое выключение насосного оборудования в случае серьёзной аварии.

Улучшение качества транспортировки горючего

Заземляющие устройства для бензовозов

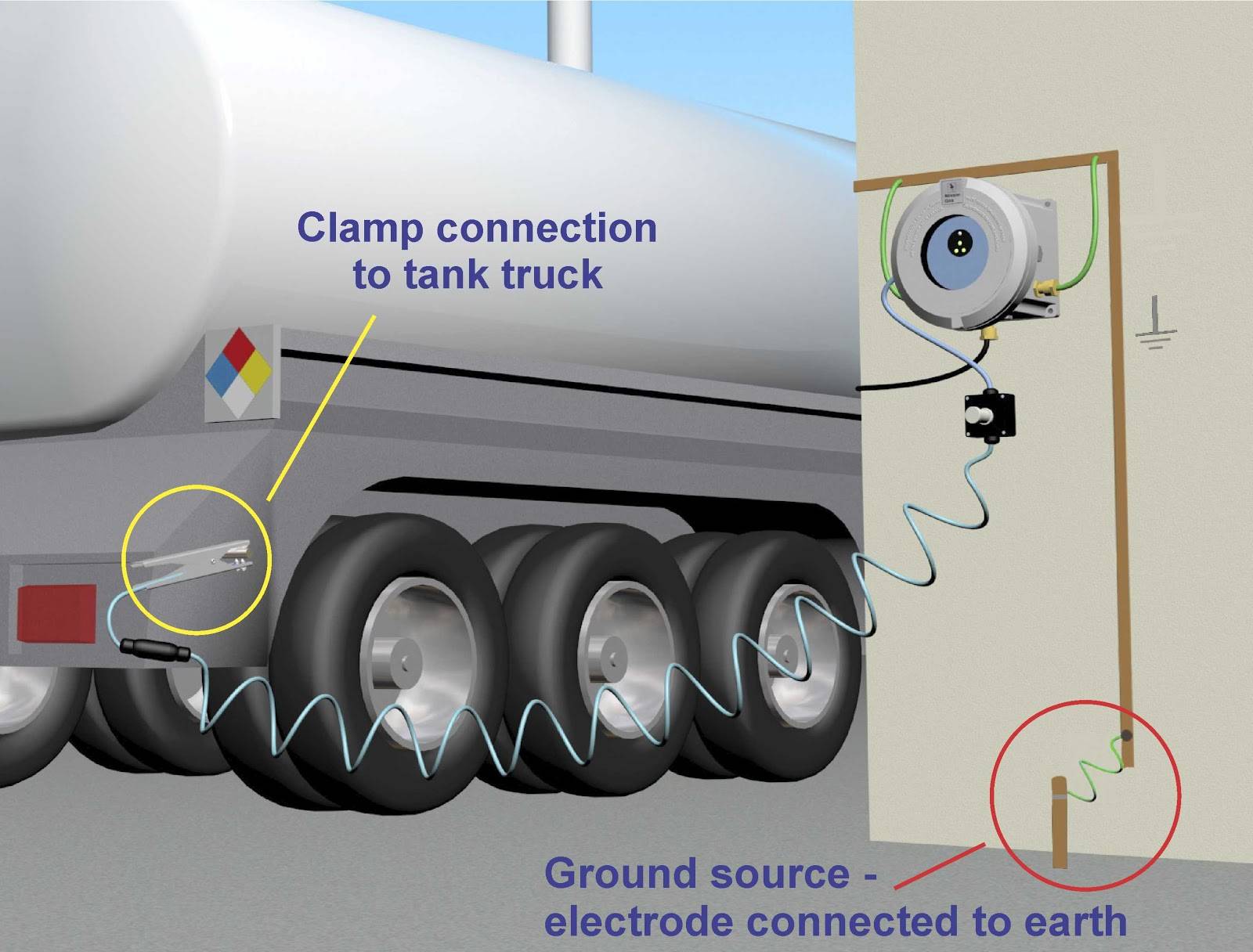

Заземляющие устройства для бензовозов представляют собой специальные комплекты, предназначенные для обеспечения надежного грунтового соединения между бензовозом и землей. Они состоят из заземляющего кабеля, зажимов и заземляющего стержня. Кабель и стержень изготовлены из материалов, обладающих хорошей электропроводностью, чтобы обеспечить эффективное снятие статического заряда с бензовоза.

Применение заземляющих устройств позволяет улучшить качество транспортировки горючего материала. Они предотвращают накопление статического заряда на бензовозе и помогают распределить его в безопасную землю. Таким образом, минимизируется вероятность возникновения искрения и пожара, что способствует защите персонала и предотвращению материальных потерь.

Преимущества использования заземляющих устройств

Использование заземляющих устройств для бензовозов имеет ряд преимуществ:

• Повышение безопасности: заземления помогают предотвратить опасные статические разряды и снижают риск пожара.
• Соблюдение нормативных требований: использование заземляющих устройств обязательно в соответствии с нормами и правилами транспортировки горючих материалов.
• Улучшение эффективности: правильное заземление позволяет быстро и безопасно осуществить процесс погрузки и разгрузки горючего материала, экономя время и усилия.
• Повышение надежности: заземляющие устройства обеспечивают надежное соединение с землей, что гарантирует эффективное снятие статического заряда.

В целом, использование заземляющих устройств является неотъемлемой частью безопасной транспортировки горючего материала. Они помогают предотвратить возникновение пожара и минимизировать риск для персонала и окружающей среды

При выборе и установке заземляющих устройств необходимо обратить внимание на их качество и соответствие требованиям безопасности

Задачи устройства заземления

Устройства заземления являются неотъемлемой частью оборудования для автоцистерн, используемых для перевозки и хранения различных веществ. Одной из основных задач таких устройств является обеспечение безопасности при работе с электричеством.

Приборы и устройства заземления

Для обеспечения безопасности автоцистерн используются различные приборы и устройства заземления. Одним из популярных типов оборудования является уза-2мк, которое представляет собой переносное устройство для заземления.

Конструкция заземлителя

Заземлитель представляет собой устройство, которое соединяется с автоцистерной и заземляет ее. Типичная конструкция заземлителя включает в себя металлический штырь или палку, которая вставляется в землю, и провод, который соединяется с автоцистерной.

Разновидности устройств заземления

Существует несколько разновидностей устройств заземления, в зависимости от их назначения и способа подключения. Некоторые устройства заземления работают от сети электропитания 220В, другие – от аккумуляторов или других источников электроэнергии. Также различаются устройства заземления по показателям электропроводности и переносной способности.

Маркировка и обозначения

Устройства заземления обычно имеют маркировку и обозначения, которые указывают на их тип, модель и другие характеристики. Это помогает операторам и техническому персоналу правильно выбирать и использовать устройства заземления на различных участках и в различных условиях.

Маркировка

Маркировка является важным элементом оборудования для заземления автоцистерн. Она позволяет идентифицировать и правильно использовать устройства заземления, а также указывает на их основные характеристики.

Популярные маркировки устройств заземления:

• 4К – маркировка для заземлителя, предназначенного для электрических установок с напряжением до 4 кВ;
• 3В – маркировка для заземлителя, предназначенного для электрических установок с напряжением до 3 В;
• УЗА-2МК – маркировка для переносного заземлителя, предназначенного для использования на участках с нестабильным электропитанием;
• 220В – маркировка для заземлителя, предназначенного для использования в электрических установках с напряжением 220 В;
• 06 – маркировка для заземлителя, предназначенного для использования в автоцистернах.

Задачи маркировки устройств заземления:

1. Указание на тип и конструкцию устройства заземления.
2. Указание на основные характеристики устройства, такие как напряжение, для которого оно предназначено.
3. Обеспечение правильного подключения и использования устройства заземления.
4. Удобство идентификации устройств заземления.

Маркировка прибора заземления:

Маркировка	Описание
4К	Заземлитель для электрических установок до 4 кВ
3В	Заземлитель для электрических установок до 3 В
УЗА-2МК	Переносной заземлитель для использования на участках с нестабильным электропитанием
220В	Заземлитель для использования в электрических установках с напряжением 220 В
06	Заземлитель для использования в автоцистернах

Виды оборудования и принцип действия

Правила использования заземляющих проводников указаны в требованиях по пожаробезопасности непосредственно в п. 71 НПБ 111-98 . Есть несколько типов такого оборудования, которое отличается видом электропитания самой цистерны:

• 220 В;
• 12 В;
• аккумуляторные стационарные батареи.

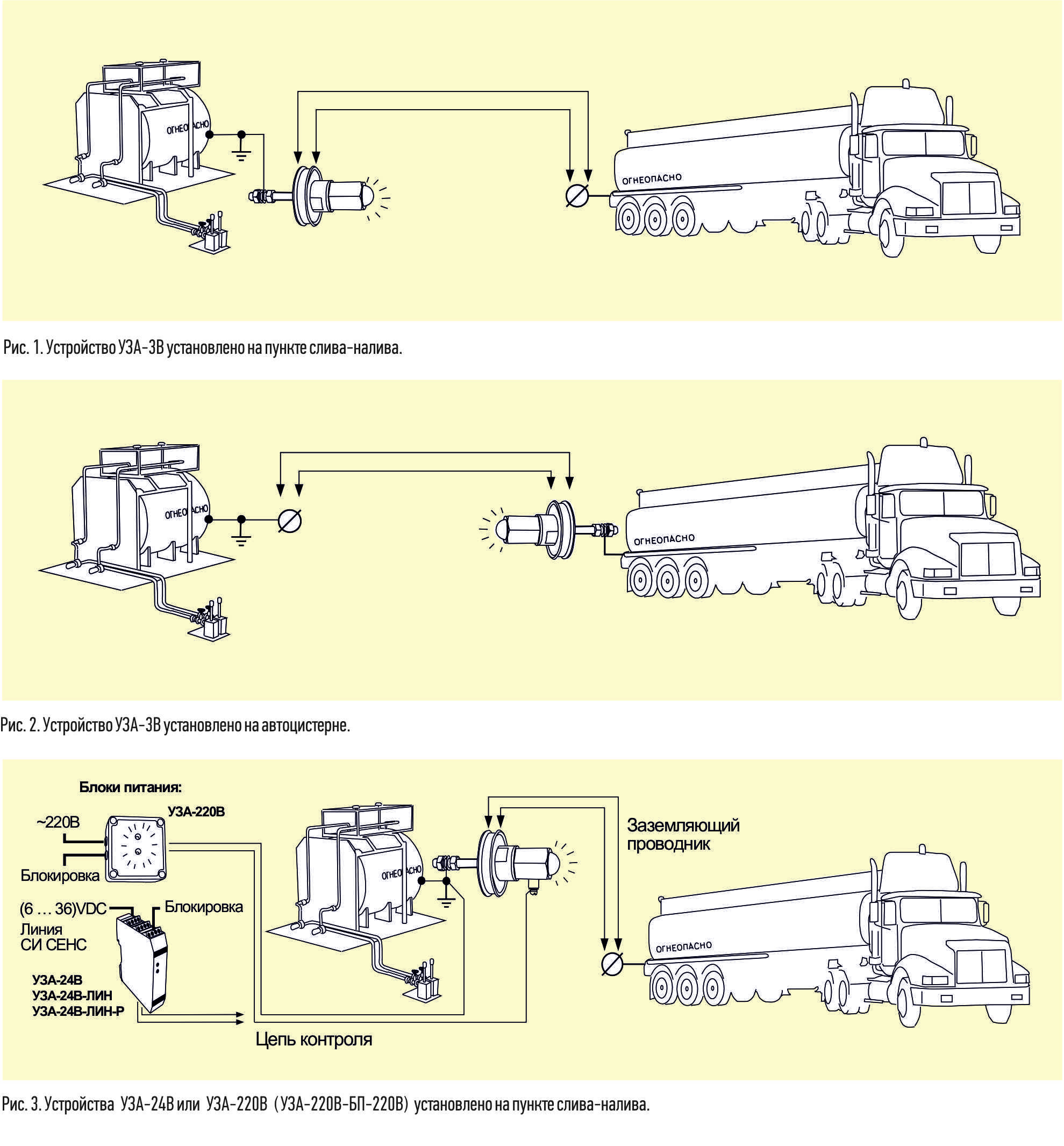

Определить, к какому типу относятся устройства заземления, можно по специальной маркировке . Наиболее популярны следующие типы проводников:

1. УЗА 3В;
2. УЗА 220В;
3. УЗА-2МК 06;
4. УЗА 4К.

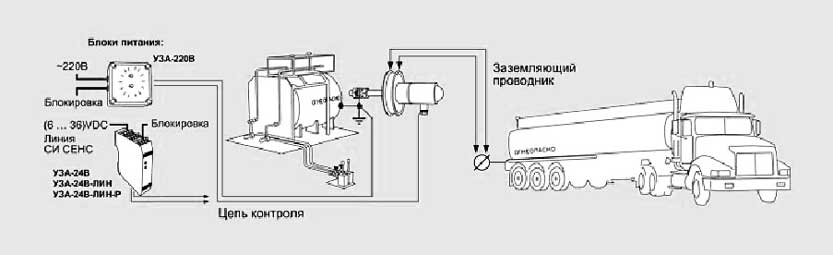

Принцип действия заземления прост: требуется соединить проводниковый зажим заземления с автоцистерной и УЗА. Закрепив зажимы, приступают к измерению сопротивления .

Делают это не только у проводника, но и между контактами. Узнать о правильном проведении операции можно по загорающейся зеленой лампочке, информирующей о том, что суммарное сопротивление составляет не более 100 Ом.

Заземлитель УЗА 220В

Заземление – это процесс соединения электрического устройства или оборудования с землей для предотвращения возникновения опасных разности потенциалов и защиты от поражения электрическим током. В данной статье рассматривается заземлитель УЗА 220В, который применяется в автоцистернах для обеспечения безопасности при переноске горючих и взрывоопасных жидкостей.

Принцип работы и конструкция

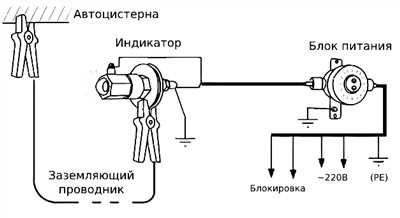

Заземлитель УЗА 220В представляет собой переносное устройство, которое подключается к автоцистерне для обеспечения надежного заземления. Основной задачей заземлителя является создание низкого сопротивления между автоцистерной и землей, чтобы избежать образования опасной разности потенциалов.

Устройство заземлителя УЗА 220В состоит из следующих компонентов:

• Заземительного прибора (УЗА-2МК), который выполняет функцию заземления и обеспечивает контроль показателей заземления.
• Кабеля с зажимами для подключения заземлителя к автоцистерне и земле.
• Комплекта проводников для установки заземлителя на участке и обеспечения надежного контакта с землей.

Разновидности заземлителей УЗА 220В

Существует несколько разновидностей заземлителей УЗА 220В, которые могут отличаться по типу устройства и способу подключения:

1. Заземлитель УЗА-2МК – самый популярный тип заземлителя, который имеет компактную конструкцию и обеспечивает надежное заземление автоцистерны.
2. Заземлитель УЗА-4К – устройство с расширенными возможностями, позволяющее контролировать показатели заземления и осуществлять автоматическую коррекцию.
3. Заземлитель УЗА-3В – специальная модель для использования на участках с повышенной влажностью или в условиях повышенной опасности.

Применение заземлителей УЗА 220В

Заземлители УЗА 220В применяются в различных сферах, где требуется обеспечение надежного заземления автоцистерн:

• Нефтегазовая промышленность – для безопасного переноса и хранения горючих и взрывоопасных жидкостей.
• Химическая промышленность – для защиты от статического электричества при перекачке химических веществ.
• Транспортные компании – для обеспечения безопасности при перевозке опасных грузов.

Выводы

Заземлитель УЗА 220В – это важное устройство для обеспечения безопасности при переноске горючих и взрывоопасных жидкостей. Он позволяет создать низкое сопротивление между автоцистерной и землей, предотвращая возникновение опасных разности потенциалов

Существуют различные разновидности заземлителей УЗА 220В, которые могут быть выбраны в зависимости от конкретных задач и условий эксплуатации.

Преимущества заземляющих устройств для бензовозов

Одним из главных преимуществ заземляющих устройств является обеспечение надежной электрической связи между бензовозом и землей. Это позволяет эффективно разрядить статическое электричество, накопленное на поверхности бензовоза. В результате снижается риск возникновения искрения, которое может привести к возгоранию и даже взрыву.

Другим преимуществом заземляющих устройств является их простота использования. Они обычно имеют удобные ручки или рычаги для подключения к металлическим частям бензовоза, таким как резервуары и наливные люки. Подключение происходит за считанные секунды, что позволяет сэкономить время в процессе работы.

Кроме того, заземляющие устройства обладают высокой надежностью и долговечностью. Они изготавливаются из материалов, устойчивых к коррозии и износу. Это гарантирует долгий срок службы и обеспечивает стабильную работу устройств во время каждой перекачки бензина или других горючих материалов.

Важно отметить, что заземляющие устройства также способствуют соблюдению нормативных требований и правил безопасности в отношении работы с горючими материалами. Их использование помогает снизить вероятность возникновения аварийных ситуаций и минимизировать последствия возможных происшествий

В итоге, применение заземляющих устройств для бензовозов имеет множество преимуществ, включая защиту от искрения, простоту использования, надежность и соответствие правилам безопасности. Обязательное использование данных устройств является ключевым фактором безопасности и эффективности работы в перевозке горючих материалов.

Конструкция цистерн и их оборудование

Цистерны (резервуары автоцистерн) имеют различную форму, конструкцию и материал, что зависит от вида перевозимого груза и его свойств. Цистерны обычно выполняют сварными из листовой стали (малоуглеродистой, коррозионно-стойкой). При этом цистерны из малоуглеродистой стали могут иметь внутреннее противокоррозионное покрытие из эмали, свинца, цинка, пластмассы, эпоксидных смол и других материалов. Цистерны также могут быть изготовлены из алюминиевых сплавов или пластмасс, армированных внутри стекловолокном.

По конструктивным признакам резервуары автоцистерн различают (рис. 7):

1. по форме поперечного сечения – круглые, эллиптические и прямоугольные (чемоданного типа);
2. по форме продольного сечения – постоянного сечения и переменного сечения (уменьшенного в передней, средней или задней части);
3. по наличию отсеков и волнорезов – с одним отсеком, с дополнительным отсеком, с несколькими отсеками, без волнорезов, с одним или несколькими волнорезами;
4. по теплоизоляционным характеристикам – без теплоизоляции, с теплоизоляцией (термоизоляцией), с дополнительным подогревом или самообогревом;
5. по виду материала – обычная сталь, высокопрочная сталь без внутреннего покрытия или со специальным покрытием внутренних поверхностей (эмаль, свинец, цинк, эпоксидная пленка), нержавеющая сталь, пластмасса армированная стекловолокном и т. д.

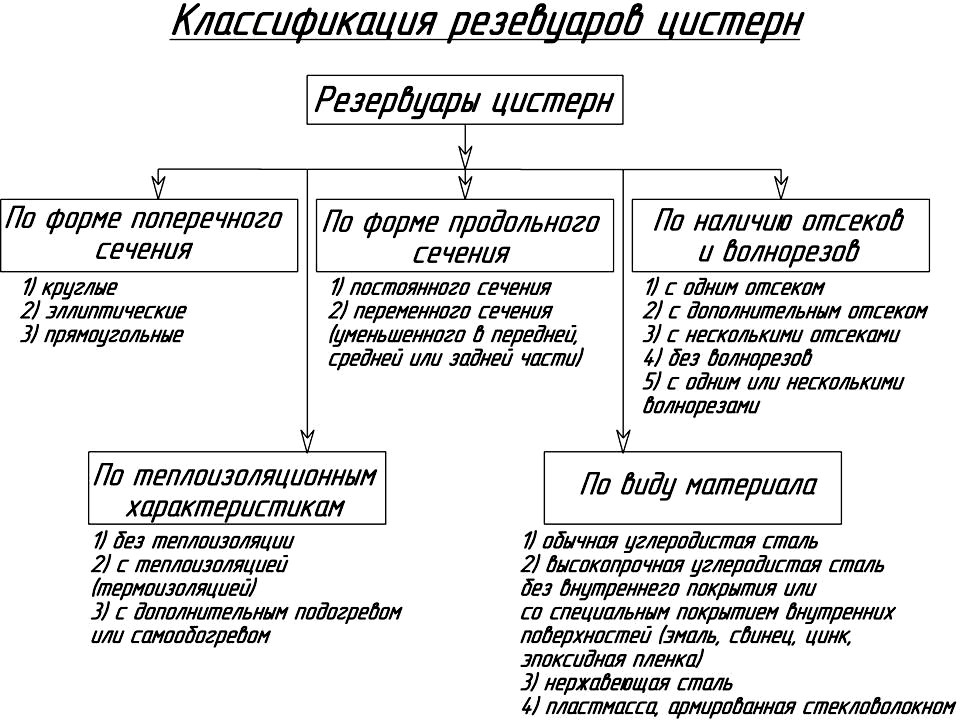

Рисунок 7 – Классификация резервуаров автоцистерн

Расположение цистерн (резервуаров) на шасси автомобилей, прицепов и полуприцепов также различно. Цистерны устанавливаются горизонтально, наклонно и вертикально. Вертикальное и наклонное расположение цистерн применяют для перевозки сыпучих грузов с целью ускорения процесса выгрузки за счет использования собственной массы груза. Горизонтальное расположение цистерн используют для транспортировки жидких и газообразных грузов. Вертикальные цистерны имеют форму цилиндра или шара с нижней частью в виде усеченного конуса.

Наклонные и горизонтальные цистерны обычно имеют круглое или эллиптическое сечение, а иногда и прямоугольное. При наклонном и особенно при вертикальном расположении цистерн снижается их устойчивость за счет высоко расположенного центра тяжести. Для повышения устойчивости автоцистерн при перевозке одной и той же массы груза применяют не одну, а две и более вертикальных цистерн, чем достигается снижение их центра тяжести.

Конструкция цистерн и их оборудование существенно зависят от типа и свойств перевозимого груза. Некоторые грузы (гудрон, асфальт, битум, жидкая сера и др.) при перевозке в цистернах должны сохранять определенную температуру (например, жидкая сера – 140… 150 °С). Поэтому цистерны для транспортировки таких грузов оснащаются специальной системой подогрева.

Цистерны для перевозки жидких грузов обычно внутри разгораживаются рядом специальных перегородок с целью уменьшения гидроударов жидкости о стенки и днища цистерны при движении. Цистерны для перевозки горючих жидкостей оборудуются противопожарными устройствами, а их заливные горловины снабжаются пламегасителями, дыхательными клапанами и т.д. Для наполнения и разгрузки цистерн используется специальное оборудование. Наполнение цистерн обычно осуществляется стационарным оборудованием, которое находится в местах погрузки. Разгрузка цистерн производится оборудованием, установленным на автоцистернах.

ТРЕБОВАНИЯ ПУЭ К ОБУСТРОЙСТВУ И КАЧЕСТВУ ЗАЗЕМЛЕНИЯ

Для реализации такой защиты от поражения электрическим током требуется обеспечить надежный контакт корпуса электроустановки с землей.

При его наличии опасный для человека токовый заряд стекает в грунт через заземляющее устройство, сопротивление которого значительно ниже, чем у человеческого тела.

ВИДЫ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ

Согласно требованиям ПУЭ, корпуса электрооборудования для обеспечения безопасности обязательно заземляются. Для этого используются различные виды заземлителей.

В качестве готовых допускается использовать:

• уложенные в землю металлоконструкции, непосредственно соприкасающиеся с ней;
• металлические кожуха и оболочки кабелей, укладываемых в грунте с конкретными целями;
• металлические трубопроводы (кроме газовых коммуникаций и нефтепроводов);
• ж/д рельсы.

Использование готовых конструкций в качестве заземлителей заметно упрощает и удешевляет процесс обустройства всей системы.

Специально монтируемые заземляющие устройства применяются когда нет возможности задействовать уложенные под землей трубы, кабельные коммуникации или элементы металлоконструкций.

Они представляют собой различные конструктивные элементы, размещаемые в грунте на определенной глубине и обеспечивающих надежный контакт с почвой.

Самый простой вариант такого заземлителя стальной стержень длиною не менее 2,5 метров. После его заглубления к оголовку крепится толстая медная жила (стальная полоса), подключаемая к системе заземления.

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ

Основное требование к заземлителю, независимо от его типа – обеспечить условия для стекания опасных для человека зарядов в почву. Его функциональность оценивается сопротивлением растекания (чем оно меньше – тем более эффективно действует заземление).

Основными составляющими при этом являются сопротивления:

• самого заземлителя;
• переходное (контактное) между заземлителем и грунтом;
• грунта в месте контакта с заземляющим устройством.

Согласно ПУЭ сопротивление типового устройства, обустраиваемого на потребительской стороне, не должно превышать 30 Ом. При особых условиях эксплуатации оборудования (на силовых подстанциях, в частности) оно нормируется на уровне не более 4 Ом.

Достигнуть нормируемых показателей удается за счет принятия специальных мер. Как правило, они сводятся к следующим приемам:

• увеличение площади контакта элементов искусственных заземлителей с грунтом;
• улучшение проводимости грунта (за счет увлажнения или добавления химикатов).

Кроме того, требованиями ПУЭ предписывается периодические замеры сопротивления заземления на соответствие действующим нормам.

  *  *  *
