Правильные клеммы
Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.
Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.
Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.
Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.
На самом же деле провод закреплен не будет.
В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.
Она может быть как металлической, так и пластиковой.
Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

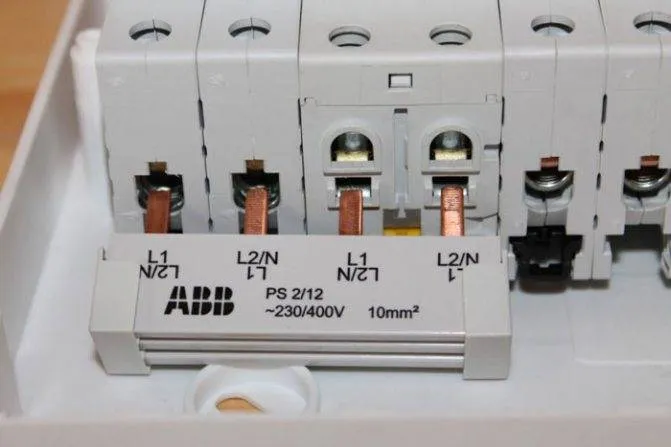

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.
Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.
Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.
Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.
Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.
Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.
Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.
Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

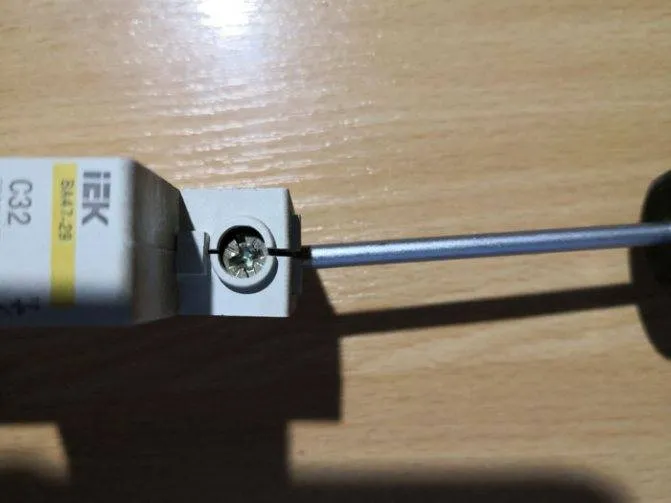

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.
Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.
Как производится расчёт вводных автоматов
Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.
Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:
- Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
- Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
- Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
- Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
- Тип заземления.
Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.
Какой автомат ставить в свой дом
В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А.
27.04.2023 Какой автомат поставить на ввод в частный дом
В современном доме электроэнергия играет важную роль и используется в повседневной жизни практически для всех задач, будь то приготовление пищи, свет, отопление или работы на компьютере. Однако, вместе с повышением зависимости от электричества, растет и опасность возникновения аварий связанных с электрической сетью
В этой связи, при проектировании и монтаже электрических систем в домах и квартирах, необходимо обратить особое внимание на выбор соответствующего оборудования, которое гарантирует оптимальную безопасность и стабильность работы электросети, а именно на выбор вводного автомата
Согласно общепринятой методике, для обычного частного дома следует брать вводное УЗО из расчета на ток в 20 А и более, а дифференциальный ток оценивать в 30 мА
Кроме того, важно правильно определить тип автомата. Существует два основных типа автоматов — «В» и «С»
Основное отличие — это чувствительность электромагнитного расцепителя. Автомат типа «В» сработает при превышении нагрузки в 3-5 раз, а автоматический выключатель категории «С» — при превышении в 5-10 раз. Оба типа оборудования используют для защиты бытовой сети 220v.
Одним из основных критериев выбора вводного автомата является мощность. Для обычной жилой постройки обычно устанавливается входной автомат, который способен выдержать ток 63 А. Значение рабочего тока также можно вычислить, если умножить суммарную мощность в киловаттах на 4,55. Этот коэффициент актуален, когда напряжение в электрической сети составляет 220 В.
При выборе автомата на ввод 15 кВт следует учитывать, что для этой мощности требуется вводный автомат на 25А. При этом, чтобы определить на сколько ампер нужен автомат, необходимо разделить мощность группы потребителей на показания сети (220 или 380) и умножить полученный результат на коэффициент мощности (0,95 для бытовой сети 220). Полученный результат округлить до ближайшего доступного номинала автомата.
Важно также правильно расставить автоматы по группам потребителей. Для обеспечения защиты дома от возгорания электропроводки и пожара необходимо обязательно установить автомат на каждую группу потребителей — 10А для приборов системы освещения, 16А для розеток, 25А для очень мощных электроприборов, 32А для электрической плиты и 40А для основного выключателя
Кроме этого, необходимо также обратить внимание на место установки вводного автомата
Важно, чтобы со всех фаз было снято напряжение присоединяемых к счетчику. Если счетчик установлен в щитке этажном, то автомат следует устанавливать в этом же щитке
Если же счетчик находится в квартире, то коммутационный аппарат должен расположиться за пределами квартиры
Если счетчик установлен в щитке этажном, то автомат следует устанавливать в этом же щитке. Если же счетчик находится в квартире, то коммутационный аппарат должен расположиться за пределами квартиры.
При установке вводного автомата также необходимо помнить об установке УЗО (устройства защитного отключения), которое играет важную роль для обеспечения безопасности обслуживания электрической сети. Для однофазной сети 220V следует выбирать 2-х полюсное УЗО, а для трехфазной сети 380V — либо одно 4-х полюсное, либо 3 двухполюсных на каждую фазу.
Таким образом, выбор вводного автомата зависит от многих факторов, включая потребляемую мощность, типы потребителей, количество фаз в сети и т.д. При правильном подходе к выбору и установке оборудования можно обеспечить безопасность и надежность работы электрической сети в доме.
Плюсы и минусы
Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.
Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.
Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.
Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.
Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.
Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.
Параметры время-токового срабатывания автоматов (A, B, C и D)
| Обозначение защитной характеристики (категория) | Мгновенное отключение при коротком замыкании из диапазона (сокращенно) | Предпочтительное применение автоматического выключателя | Нагрузки на участок |
| B | (3-5) · In | Защита:
| резистивные |
| C | (5-10) · In | Защита:
| резистивные, индуктивные с низким пусковым напряжением |
| D | (10-50) · In | защита:
| индуктивные с высоким пусковым напряжением |
Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):
| Сечение жилы, кв.мм | Допустимый ток, А | Макс. мощность нагрузки, кВт | Ток автомата, А | Возможные потребители |
| 1,5 | 19 | 4,2 | 16 | Освещение, сигнализация |
| 2,5 | 27 | 6,0 | 25 | Розеточная группа, тёплый пол |
| 4 | 38 | 8,4 | 32 | Кондиционер, водогрейка |
| 6 | 46 | 10,1 | 40 | Электроплита, духовка |
Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.
При любом раскладе следует помнить следующее:
- Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
- Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.
Основные характеристики
Одной из основных характеристик вводного автомата является так называемая «предельная коммутационная стойкость» (ПКС), которую принято определять как максимальную отключающую и включающую способности. Каждая из них представляется как наибольшее значение тока в коммутируемой цепи, которую способен разомкнуть (замкнуть) данный аппарат с одновременным гашением возникающей при этом электрической дуги.
Обратите внимание! С другой стороны, под такой способностью понимается максимальное значение тока КЗ, при котором автомат отключается несколько раз, оставаясь при этом вполне исправным. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации
Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации.
Помимо токовых параметров вводные устройства характеризуются питающим напряжением, на длительную работу с которым они рассчитаны. Типовой квартирный ВА предназначается для коммутации стандартных 220-ти Вольт и имеет не более 2-х переключающих групп. А в силовых цепях энергоснабжения, проложенных прямо от местной подстанции или ВЛ, могут устанавливаться трехфазные аппараты, рассчитанные на напряжение 380 Вольт.
При рассмотрении различных исполнений водных автоматов, отличающихся по количеству одновременно переключаемых групп контакторов, можно выделить следующие разновидности:
- Однополюсные коммутационные приборы;
- Двухполюсные автоматические выключатели;
- Многополюсные (трех, – и 4-х полюсные) коммутаторы.
Четырехполюсный вводный автомат
Первые две позиция применяются для ввода однофазных напряжений, а многополюсный – для коммутации силовых цепей 380 Вольт (в нем чаще всего предусматривается 3 или 4 переключающие группы).
Дополнительная информация. Согласно требованиям ПУЭ, в однофазной сети для ввода трехжильных линий с отдельным заземляющим проводом не допускается использовать несколько однополюсных переключателей (это касается и трехфазных сетей из 4-х жил).
При выборе вводного автомата обычно ставится как минимум двухполюсник, посредством которого при необходимости ремонта электросети можно обесточить квартиру не только по фазе, но и по нейтральному проводу (нулевой при этом может пускаться на счетчик в обход).
В ситуациях, когда в дом заводится только 2 жилы (без нейтрали), допускается устанавливать однополюсный автомат. В случаях, когда к ним искусственно добавляется заземляющий проводник (за счет обустройства повторного заземления, например), полагается использовать двухполюсное устройство.
Рассмотрим более подробно, как подключаются разрешенные к применению одно,- и многополюсные автоматы.
Выбор автоматического выключателя по току
Почему автоматические выключатели необходимо выбрать по току. Это тот основной параметр, который напрямую влияет на безопасность кабельной линии. А автоматический выключатель создан только для того, чтобы защитить именно кабель от его разрушения.
Мы с вами понимаем, что при превышении в цепи силы тока, на которую рассчитан по сечению кабель: он будет нагреваться. Чем чаше и сильнее это будет происходить, тем быстрее разрушится его изоляция. Нам этого точно ненужно.
Итак, первая характеристика:
#1 — Номинальный ток
Основная характеристика по какой необходимо выбирать автоматический выключатель — номинальный ток.
Что означает ток номинальный? При номинальном токе автомат может бесконечно долго работать без отключения. Это его штатный режим работы.
Для защиты кабеля дома от перегрузки автоматический выключатель имеет в своей конструкции электромагнитный и тепловой расцепитель. От того как они сработают отвечают время токовые характеристики:
#2 — Что означают время токовые характеристики автоматических выключателей?
Электромагнитный расцепитель срабатывает, когда номинальный ток превышен в несколько раз и отключает цепь практически моментально.
Электромагнитный расцепитель — это по своей сути электромагнит, который притянет рычаг автоматического выключателя при прохождении через него очень большого тока и защитит кабель от короткого замыкания.
А, что произойдет если ток превышен, но ненамного?
В этом случае сработает тепловой расцепитель. При повышении силы тока будет происходить нагрев, чем больше будет превышен ток тем быстрее сработает тепловой расцепитель.

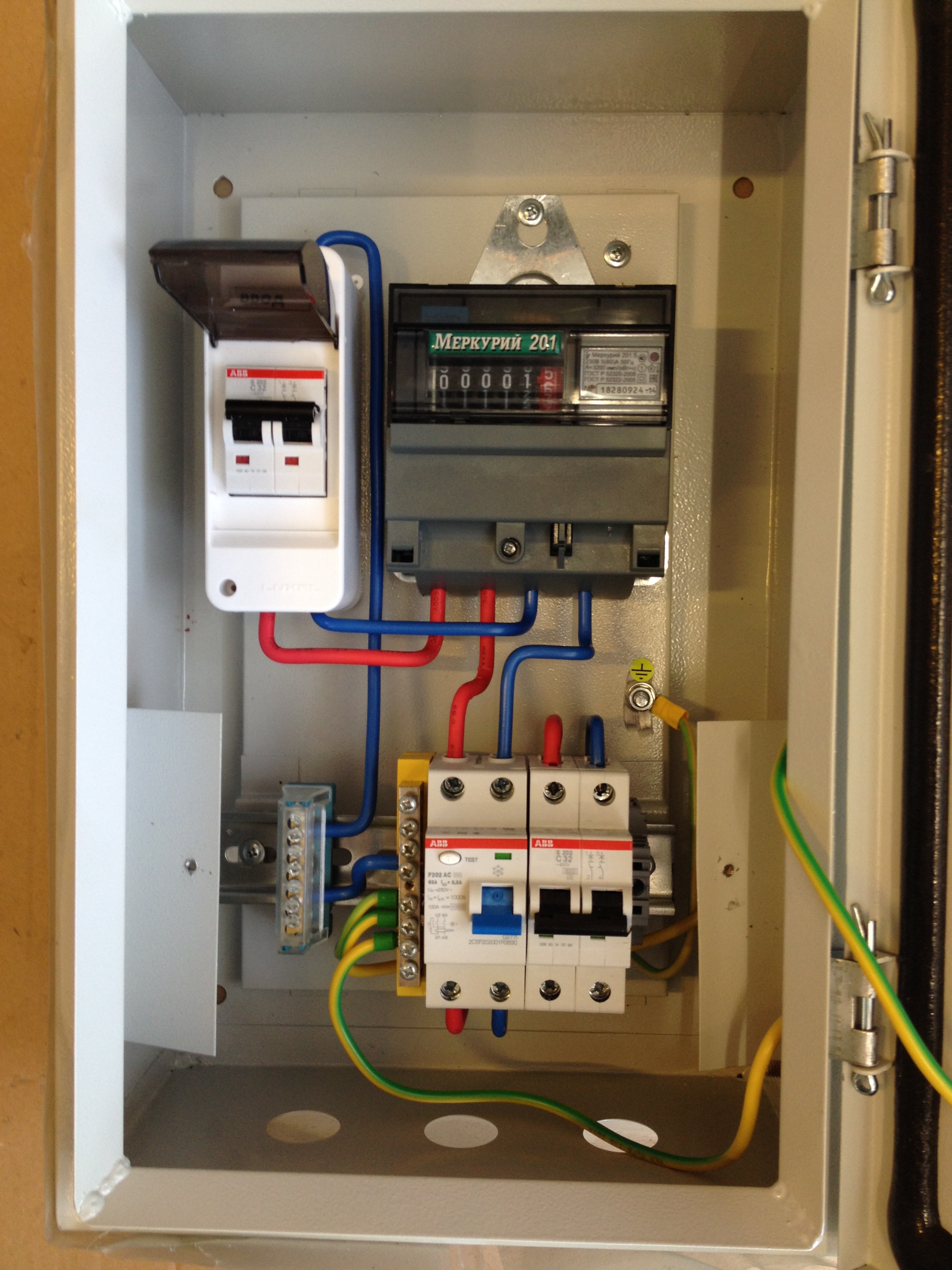

Комплектация однофазного электросчетчика
О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания. Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.
При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах

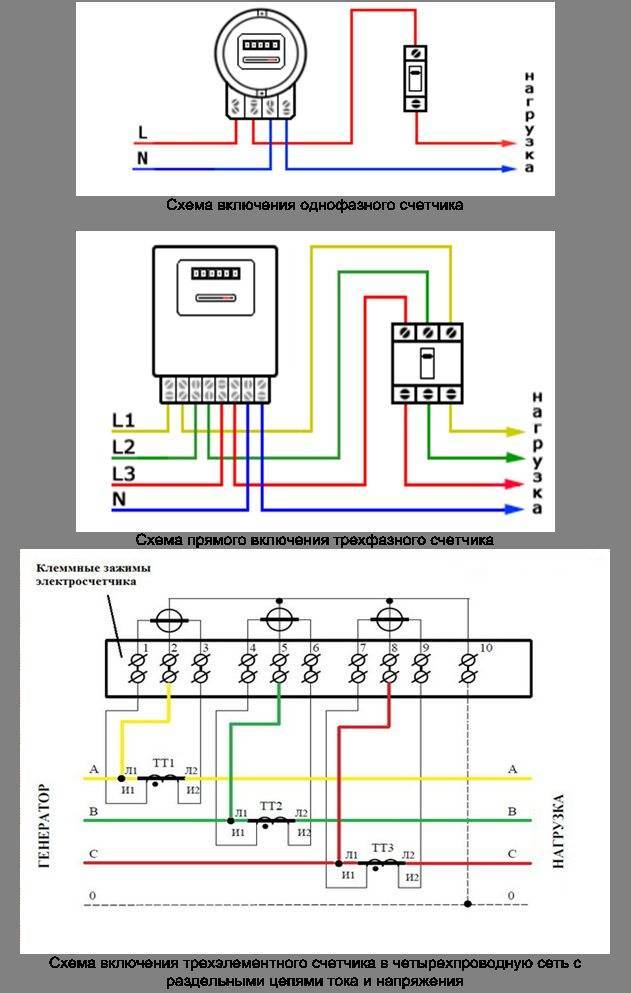

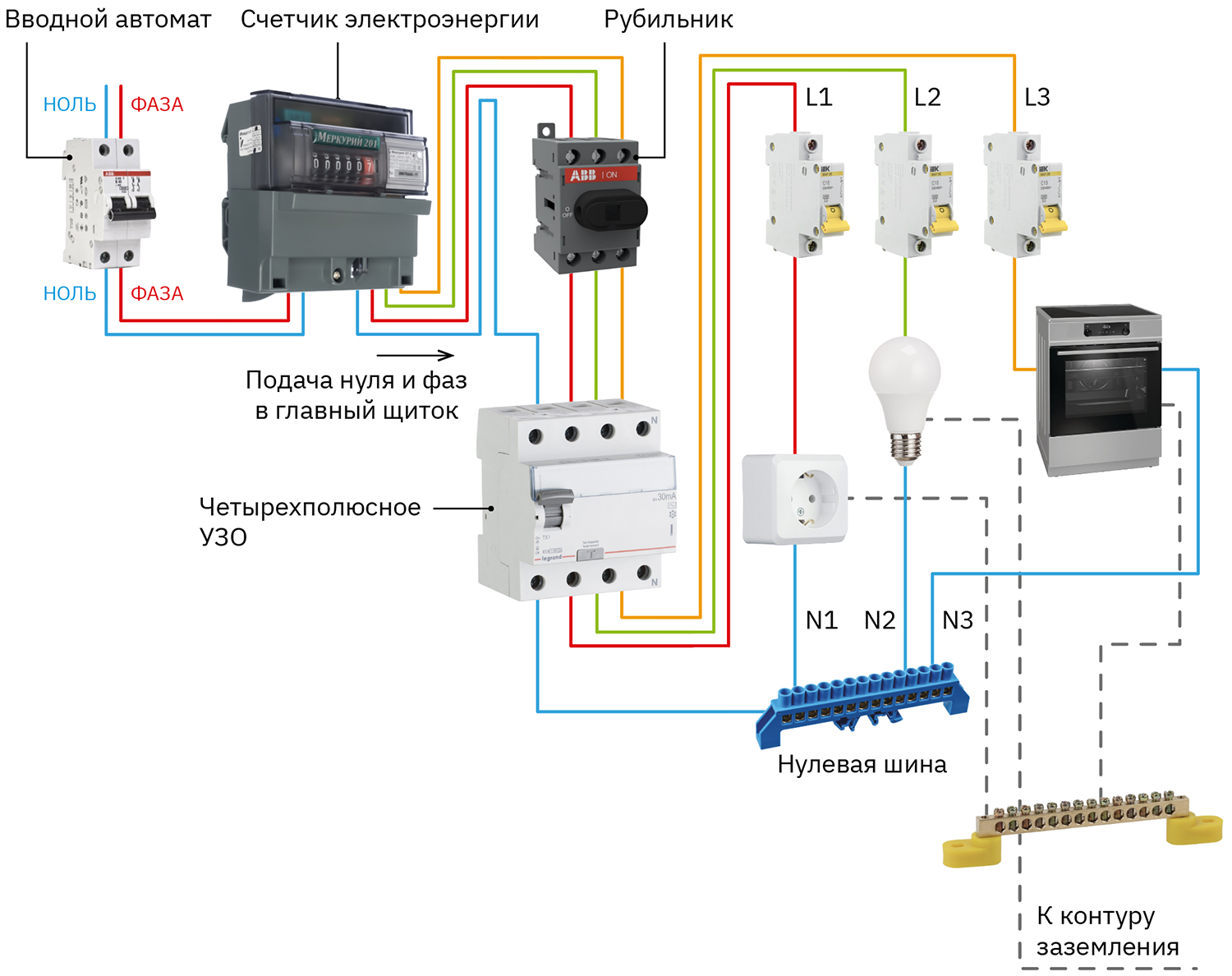

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы. Однако, при отрицательных температурах, аппарат может показывать неправильные данные
