Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Виды и характеристики элементов для сжигания газа

Газовая горелка для котла выбирается по следующим характеристикам:

1. Срок службы. Период не может быть меньше эксплуатационного срока нагревателя.
2. Малый уровень шума. Если форсунки сильно шумят, это говорит о наличии неисправности – все детали проверяются в заводских условиях и должны соответствовать санитарно-гигиеническим нормам.
3. Вид топлива. Производители предлагают универсальные форсунки, работающие на магистральном, баллонном газе, дизельном топливе и пр. При смене энергоносителя требуется несложная перенастройка оборудования – такие горелки особенно удобны для владельцев загородных домов.
4. Простота установки и демонтажа.

Основное назначение устройства – смешивание газа и воздуха для формирования горючей среды. КПД горелок высокий, по типу смешивания различаются атмосферные и вентиляторные. Стоит рассмотреть их особенности подробнее.

Горелки атмосферные

Для формирования горючей субстанции горелки забирают воздух из помещения, где установлен нагреватель. Работают атмосферные газовые горелки для котлов отопления по принципу эжектора – внутри канальной конструкции расположены сопла для подачи газа. К соплам доставляется воздух, затем формируется горючая смесь, выходящая через перфорацию сопла.

В процессе выхода смеси создается малое разрежение воздуха, что позволяет затягивать кислород и формировать новую порцию смеси. Камера сгорания газа оснащена несколькими параллельными каналами с соплами, поэтому процесс формирования газовоздушной смеси выполняется в непрерывном цикле.

После сгорания нагретый газ перемещается в верхнюю часть теплообменной конструкции, отдавая тепло теплообменнику, а затем продукты сгорания вытягиваются в дымоход. Теплый газ вступает в реакцию с наружным холодным воздухом, за счет чего образуется тяга, она и обеспечивает подачу свежего воздуха для формирования газовоздушной смеси.

Плюсы атмосферных газовых устройств:

Простота и относительная дешевизна, проблемы с заменой оборудования не возникнет. Энергонезависимость. Для запуска котла в работу не потребуется электричества

Важно поддерживать оптимальный уровень давления подачи топлива, соорудить качественный дымоход. Низкий уровень шума, компактность прибора

К недостаткам относят обязательность сооружения дымохода, чтобы продукты горения удалялись полностью.

Что касается КПД оборудования, то оно достаточно высокое, поскольку производители увеличивают количество входных отверстий с малым диаметром. Такая «перфорация» обеспечивает равномерность распределения газовоздушной смеси по камере сгорания, повышая производительность и энергоэффективность системы.

Вентиляторные горелки

Это более сложные газовые горелки для печей отопления, позволяющие контролировать процесс сгорания топлива. Вентилятор устанавливается для нагнетания воздуха в камеру сгорания и обеспечивает формирование газовоздушной смеси в герметичном отсеке для горения топлива.

Форсунки вентиляторного типа применяются в комбинированных нагревателях, оснащенных герметичной камерой горения.

Особенности устройств:

• высокий КПД;
• принудительное нагнетание воздуха;
• оптимальное сочетание порций газа и кислорода для формирования горючей смеси.

Кроме нагнетания воздуха в камеру, вентилятор отвечает за выведение наружу продуктов сгорания, позволяет менять давление в сети посредством смены скорости вращения лопастей.

Главное отличие вентиляторных форсунок от атмосферных в виде формирования горючей смеси. В атмосферных котлах газовоздушная порция образуется на входе в горелку, в вентиляторных – на входе в камеру сгорания.

Вентиляторная газовая форсунка для отопления частного дома обладает широким списком достоинств:

1. Контроль работы сети, возможность влиять на процесс формирования газовоздушной смеси, изменять мощность котла.
2. Экономность расхода топлива.
3. Высокий КПД.
4. Можно ставить в квартирах и строениях малой площади. Это достигается ненужностью подключения к стандартному дымоходу. Коаксиальная труба пропускается через ближайшую наружную стену.

Тепловентиляторы газовые бытовые – это дорогие энергозависимые устройства, что является минусом агрегатов. Если прибор сломается, заменить его сможет только специалист, к тому же горелка отключается при перебоях с подачей топлива или электричества.

Технология изготовления самодельных газовых горелок из металла

Чтобы сделать газовую горелку для атмосферной банной печи своими руками, можно использовать подручные материалы в виде обрезков металлических труб и подходящих элементов от старого оборудования.

Инструменты, инвентарь и материалы:

• болгарский;
• сварочный аппарат;
• стальная труба с толщиной стенки 2 мм и длиной 100 мм;
• клапан – для регулирования подачи топлива;
• стальной колпак – подойдет пучок от паяльной лампы;
• пьезоэлемент;
• ручка резиновая.

При подготовке материальной базы самодельной газовой форсунки учитывают особенности соединения элементов. Например, стандартный вентиль ВК-74 имеет заглушку с конической резьбой.

Этапы работы:

• для изготовления топливного бака на вентиль накручивается стальной колпачок;
• с помощью болгарки делается дно устройства из стальной трубы – насадка;
• насадка приварена к крышке;
• конструкция оснащена пьезоэлементом.

Планируя изготовление газовой горелки своими руками, следует учитывать, что регламентом предусмотрен обязательный контроль качества изделия в местном отделении Ростехнадзора и получение сертификата годности к эксплуатации.

Ключевым элементом установки горячего газа является сопло горелки. Он создает смесь топлива и воздуха, которая поддерживает горение. Если делается газовая горелка для банной печи своими руками, этот факт вселяет уверенность в надежности конструкции. А это, согласитесь, достаточно веский аргумент в пользу собственного производства.

Сделать насадку для банной печи можно из подручных материалов. В ход пойдут пустые газовые баллоны, остатки металлических труб, детали от старой техники. Перед вводом в эксплуатацию готовое изделие проверяется специалистами Ростехнадзора.

Мы покажем вам, как сделать это правильно. Мы подскажем, как получить сертификат годности на самодельную газовую горелку. Он подтверждает безопасность устройства и позволяет подключение к системе отопления бани.

Преимущества и недостатки газовых горелок

Газовые форсунки пользуются большой популярностью по причине их многочисленных достоинств, среди которых можно отметить следующие:

• Прочность, надежность и долговечность. Заявленный производителем срок службы составляет 12 лет, но на самом деле агрегат прослужит намного дольше, потому что в нем просто нечему ломаться.
• Приборы на газовом топливе экологически чистые, чего нельзя сказать о твердотопливных котлах.
• Высокий КПД – одно из главных достоинств.
• Доступность топлива и невысокая цена на него. Кроме этого, прибор очень экономично расходует газовое топливо, что позволяет уменьшить расходы на отопление дома.
• Компактные размеры котлов. Под устройства с вентиляторными механизмами не нужно выделять отдельное помещение.
• Простая эксплуатация и обслуживание.

Минусы таких устройств заключаются в том, что для их установки, подключения и запуска придется изготавливать проект и согласовывать его в соответствующих инстанциях. Монтаж придется доверить специалистам, а первый запуск выполняется только в присутствии работника газовой службы. При неправильной эксплуатации или нарушении технологии монтажа прибор становится небезопасным.

Изготовление котла

Из всего перечисленного следует, что котлы газогенераторного типа считаются самыми экономными и качественными элементами отопительной системы.

Основная проблема в приобретении и использовании такого котла заключается в стоимости данного изделия. К примеру, самая простая модель такого котла, которая изготавливается отечественными компаниями, стоит около 1000 долларов.

Если остановить свой выбор на импортных производителях и на усовершенствованных моделях таких котлов, то цена может вырасти в 5 раз. Из этого следует, что газогенераторные котлы нельзя назвать общедоступными. Но есть и более экономный вариант приобретения такого котла. Таким способом является котёл на дровах, своими руками сделанный. Для изготовления такого котла необходимо воспользоваться специальными чертежами, которые разрабатывают и размещают в интернете мастера.

Разработанные народными умельцами газогенераторные котлы обладают не только низкой ценой изготовления, но и другими положительными сторонами. Использование самодельного котла, изготовленного по готовым чертежам, предусматривает значительно большее время работы котла на одной загрузке топлива в камеру сгорания. По той причине, что в заводских котлах под камерой сгорания установлены специальные сопла, по которым поступает воздух, нагнетаемый принудительными системами, процесс сгорания твёрдого топлива ускоряется почти в два раза. Кроме того, прямая зависимость такого котла от электрической сети предусматривает правильную работу системы только при подключении котла к сети. Самодельные котлы лишены таких элементов, что позволяет им работать лучше и дольше.

Некоторые самодельные котлы оснащены двумя камерами сгорания твёрдого топлива. Это позволяет сжигать топливо в очередном порядке. Когда зажигается одна камера, в другой камере огонь автоматически гаснет. Это способствует достижению наивысшего КПД с максимальным временем горения топлива в котле. Некоторые особенности конструкции самодельных котлов позволяют достаточно просто контролировать процесс сгорания топлива в котле. Достигается это при помощи правильного расположения колосников под топливным бункером.

Практически все самодельные котлы, чертежи которых можно без труда отыскать в сети, сжигают все загрязнённые частицы, такие как масла эфирного типа, различные смолы и спирт. Возможным это стало по той причине, что в таких котлах существует отдельная зона дополнительного сгорания. В эту зону попадает загрязнённый воздух из камеры сгорания. Именно в этом воздухе и содержатся загрязнённые частицы, которые сжигаются в отдельном порядке. Из этого следует, что в атмосферу поступает минимальное количество вредных частиц, которые сквозь щели и поры строительного материала могут поступать в отапливаемое помещение.

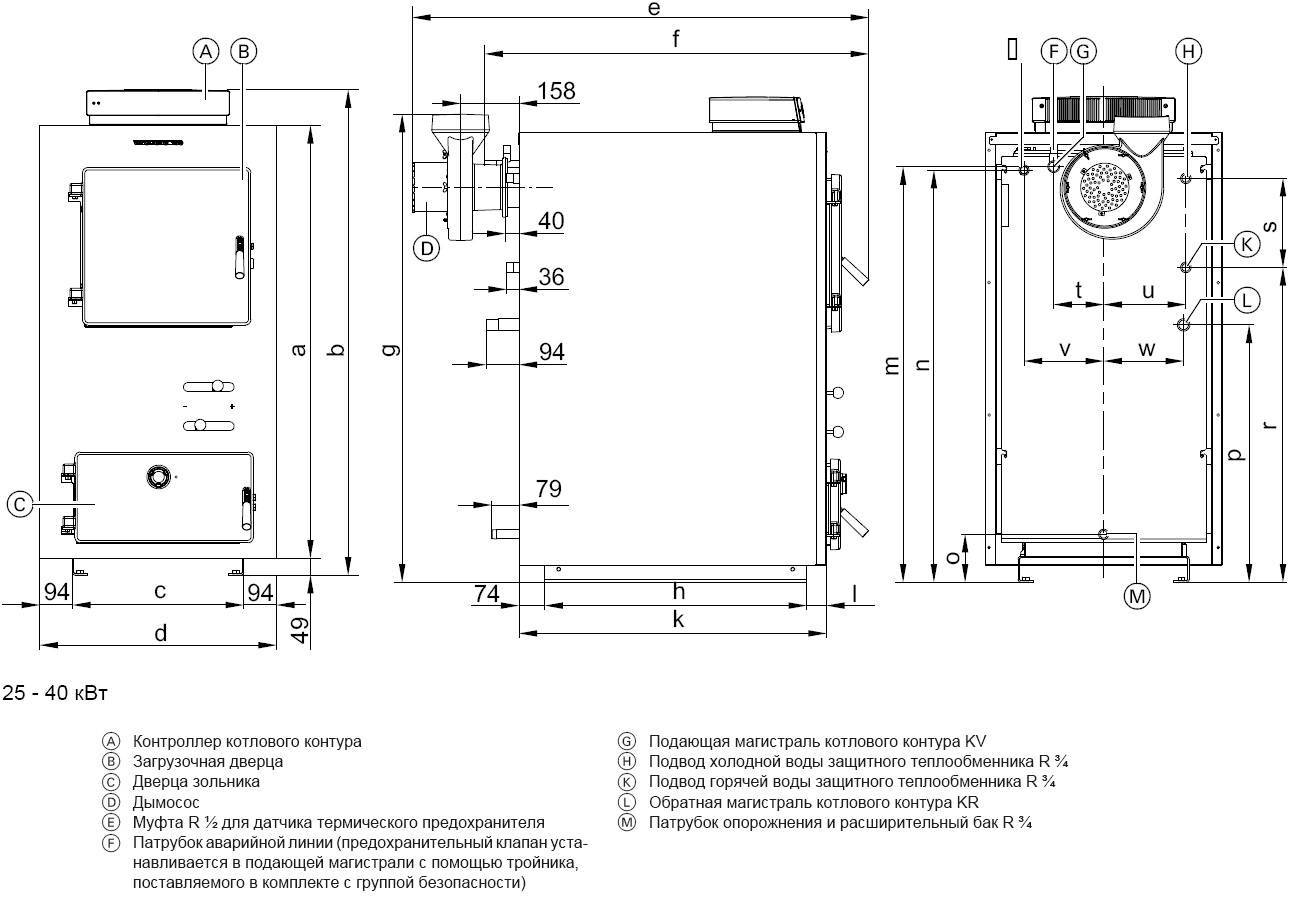

Чертеж твердотопливного котла

Самодельный котёл на дровах предназначен не только для использования древесного топлива. В таких котлах можно в качестве топлива использовать опилки, брикеты из торфа или уголь.

Использование таких топливных материалов предусматривает появление шлака, который необходимо шуровать. Нужно это для того, чтобы процесс горения производился правильно. Для того чтобы производить шуровку, котлы оснащены специальным отверстием под камерой сгорания. Именно через это отверстие можно просунуть кочергу и разрушить корку шлака. Данное отверстие закрывается небольшой дверцей, которая перекрывает поток лишнего воздуха в камеру сгорания.

Чертежи самодельных котлов разрабатываются на основе готовой заводской продукции. Основным отличием считаются внесённые изменения в конструктивном и производственном плане. Положительной стороной таких котлов является возможность нагревать большее количество воздушного теплоносителя с прежним объёмом камеры сгорания.

Как показывает практика, использование воздуха в качестве теплоносителя позволяет создать более комфортный микроклимат в отапливаемом помещении. При использовании подобного теплоносителя можно за короткий срок нагреть воздух в помещении. Кроме того, тепловые потери в такой отопительной системе минимальные. Не стоит забывать про значительную экономию денежных средств, которые необходимо затратить на приобретение специального теплоносителя. Кроме того, полная герметичность отопительной системы с воздушным теплоносителем необязательна.

Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

1. Форсунка – служит для выброса газа.
2. Система розжига – предназначается для поджигания газообразного топлива.
3. Датчик, контролирующий наличие горящего пламени.
4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.

Современные газовые горелки для котлов отопления — устройства, которые должны соответствовать ряду требований:

Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо
Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.
Продолжительный период эксплуатации
В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.
Полное сгорание газообразного топлива

Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы

Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
2. После открытия газового клапана топливо поступает в горелку.
3. Одновременно срабатывает система розжига.
4. После того как газ зажегся, появляется пламя.

Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Процесс горения в котле

Химическая реакция внутри котла является реакцией горения между кислородом (O2), содержащимся в воздухе, и углеводородами (CHyОx) топлива, которые высвобождают энергию в виде тепла. В процессе горения образуются водяной пар (H2O) и двуокись углерода (CО2), последняя особенно опасна с точки зрения загрязнения воздуха и глобального потепления климата.

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Газовые форсунки для печей: типы и выбор

Многие пользователи путают два устройства — горелку и форсунку, на самом деле — это не одно и то же. Форсунка входит в конструкцию горелки, то есть они работают в паре. Она ответственна за процесс смешивания топлива с воздухом в нужном соотношении. Если воздуха подается мало, то такая смесь будет коптить, а если много, то процесс горения проистекать не сможет.

Существует 2 вида форсунок, в зависимости от технологии подачи воздуха:

1. Атмосферные — осуществляют забор дутьевого воздуха из помещения, где находится печь. Для работы такого устройства не нужна установка сложного функционального блока автоматики и регулирования. Основным недостатком является повышенные требования к организации приточно-вытяжной вентиляции. В связи, с чем они устанавливаются в хорошо проветриваемых комнатах. В современных модификациях предусмотрена установка специализированных детекторов, контролирующих уровень кислорода в помещении, и при предельно низких показателях, происходит отсечка газа.

2. Надувные форсунки работают с принудительной подачей воздуха дутьевым вентилятором. Они комплектуются сложным блоком автоматического регулирования процессами горения. Поэтому горелка в целом имеет более сложную конструкцию, а форсуночное устройство, расположенное в ней, должно обеспечить правильное смешение газа с воздухом. В таких конструкциях забор воздуха осуществляется с улицы.

Достоинства газовых форсунок

Форсунки жидкого и газообразного топлива — обязательный элемент горелочного устройства, они обладают многими достоинствами:

1. Устойчивость, прочность и износостойкость. Эти качества позволяют работать устройствам даже больше срока службы, заявленного производителями оборудования, более 12 лет.
2. Экологичность, благодаря грамотно организованному процессу горения, выбросы вредных веществ в атмосферу от них минимальны.
3. Обеспечивают предельные показатели КПД газовых котлов – 90- 92 %.
4. Легкая эксплуатация и техобслуживание.
5. Безопасность, устройство снабжается датчиками загазованности, которые в случае создания аварийной ситуации мгновенно перекрывают подачу газового топлива в печь.
6. Высокая степень ремонтопригодности, наличие в торговой сети достаточного объема запасных частей.

Важные моменты при выборе форсунки

Печь на газовом топливе — это модификация твердотопливных отопительных устройств. Обычно печь переводят на газообразное топливо, когда она и система дымоотвода находится в удовлетворительном состоянии. Если в доме впервые устанавливается отопительное оборудование, то в форсунку рекомендуется устанавливать не в печи, а специальном отопительном котле.

Поэтому перед выбором форсунки для печи, необходимо тщательно изучить все технологические нюансы такой установки:

Габариты помещения — топочной, где будет размещена печь. Если ее площадь меньше 14 м2, то потребуется установка распылительного устройства с принудительной подачей воздуха в составе наддувной газовой горелки.
Тип печи. Если она функционирует только на магистральном газе — достаточно установить атмосферную конструкцию. Если на сжиженном и жидком печном топливе, то потребуется горелка с наддувом.
Тепловая мощность

Нужно очень осторожно подойти к выбору мощности горелки, сильно мощную горелку устанавливать в печи не рекомендуется. Так как в этом случае материал ее может не выдержать высокие температурные режимы

Для предварительного расчета можно воспользоваться простым соотношением «отапливаемая площадь — мощность» из расчета на 10 м2 площади потребуется 1 кВт тепловой мощности.
Страна-производитель
Выбирая бренд горелки, важно учитывать, что западные варианты более долговечны и имеют лучшее оснащение системами безопасности. Тем не менее у них есть свои недостатки, так как они не всегда способны работать в условиях низкокачественных технологических параметров газовой сети, а кроме того на российском рынке они не имеют достаточного объема запасных частей, для выполнения ремонтно-восстановительных работ
Среди западных модификаций наиболее популярными являются немецкие и итальянские распылители.

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

1. Снимают дверцу топки.
2. Размещают в топочном пространстве горелку.
3. Щиток укрепляют в рамке дверцы.
4. Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку

Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

• Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
• Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
• Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
• Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
• Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
• Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
• Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

• Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
• Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
• Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
• Режим работы. Выключение запальник после стабилизации пламени.
• Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Это интересно: Утепление пола по лагам: выбор теплоизоляции + обзор лучших схем утепления

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней. А сгорать газ должен в воздухе, без контакта с металлом

Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше. Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно)

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Проверка работоспособности

Проверка газовой горелки

Перед запуском газовой горелки нужно убедиться в правильной установке и качестве подключения газа. Для этого необходимо:

• Проверить наличие газовой трубы и её целостность;
• Проверить наличие газового регулятора и его правильную установку;
• Проверить правильность подключения газовой трубы к горелке;
• Проверить исправность газовых баллонов, если они используются;
• Проверить наличие пламенного датчика и его правильную установку;
• Проверить исправность электрической системы зажигания горелки.

После проверки газовой горелки необходимо провести ее пуск и убедиться в ее правильной работоспособности

Во время работы горелки следует обратить внимание на качество пламени, его цвет и форму, оценить, соответствует ли пламя требованиям безопасности

Проверка общей работоспособности печи

После проверки газовой горелки нужно убедиться в работоспособности всей печи в целом. Для этого следует:

• Проверить распределение тепла внутри печи, убедиться в его равномерности;
• Проверить отсутствие потоков газа и их запах;
• Убедиться в отсутствии трещин и прочих дефектов в элементах печи;
• Проверить тягу печи на вхождение и выхождение газов.

После успешной проверки работоспособности всей печи можно приступать к её использованию.
