Необходимость обустройства вентиляции
Уличная уборная на даче или приусадебном участке — это, как правило, самое простое сооружение, обычно из дерева или кирпича. Выгребная яма, со встроенным баком или без него, служит местом сбора экскрементов.
Когда человеческие экскременты накапливаются, они издают неприятный запах из-за разложения органических веществ бактериями.
Запах ужасный и стойкий, он крайне мешает окружающим, но если вы как-то можете его переносить, то это не очень впечатляет, потому что выделяемый метан токсичен для человека и вызывает головокружение и тошноту даже при кратковременном контакте.
Кроме того, в таком туалете размножаются жирные мухи, которые ползают в экскрементах и распространяют паразитарную инфекцию.
К счастью, поскольку большинство уличных туалетов построено именно таким образом, выгребная яма позволяет своевременно удалять фекалии через отверстие в здании, и в ней можно установить работающую систему вентиляции.
Теоретически ее можно установить и в уже построенном туалете, но лучше организовать ее на этапе планирования туалета.
Мы расскажем вам о различных типах вентиляции, доступных для вашего туалета, и вы сможете выбрать наиболее подходящий для вас вариант.
Из чего состоит?
Систему вентиляции приспосабливают к любой выгребной яме, независимо от материала, из которого её соорудили, кирпич, бетонные кольца, природный камень. Она может быть 2 видов:
- естественная; воздушные массы выходят из ёмкостей естественным путём, согласно законам физики;
- принудительная; используют вентилятор, который нагнетает воздушные потоки в фановую трубу.
Схема вентиляции для канализации связана с общей системой отвода отработанного воздуха частного дома. Главный принцип – воздух должен поступать в септик и выходить из неё вместе с газами из камеры, минуя помещения в доме. Чтобы реализовать данный принцип, необходимо следовать определённой схеме:
- заборная труба; по ней поступает воздух в систему канализации;
- выводная; она же канализационная, по которой в накопитель поступают нечистоты;
- фановая; является верхним продолжением канализационного стояка; по ней газы выходят в атмосферу через крышу;
- на фановую трубу устанавливают дефлектор для лучшего оттока отработанного воздуха и газов;
- для принудительной вентиляции устанавливают канальный прибор; его монтируют и в фановом отсеке.
Если внешняя канализация состоит только из выгребной ямы, то устанавливают один забор на верхней бетонной стяжке. Если установлен септик и дренажный колодец, то трубу выводят в последнем объекте. Дренажный колодец может находиться на некотором расстоянии от накопителя и септика. Его устанавливают на песчанике. В этом случае забор потребуется и для него.
Дренаж сточной воды в грунт может осуществляться через систему труб, которую укладывают в широкий неглубокий котлован. Его присыпают дренажной подушкой и плодородным грунтом. Это дренажное поле, на котором высаживают влаголюбивые растения. Система может состоять из 3-5 труб. В конце каждого модуля устанавливают забор воздуха.
Воздушные массы постоянно движутся из области повышенного давления в зону пониженного давления. Это закон физики, который применяется и в системе вентиляции для сливной ямы. В стояке формируется постоянная тяга. Она не даёт гидрозатвору в санитарно технических приборах выходить в сливную трубу. Затвор, в свою очередь, не даёт проходить посторонним запахам в помещения.
При смывании унитаза, мытье посуды или во время приёма ванны, в стояке возникает разряжение. Сточные воды проходят вниз, в накопитель. После слива вновь возникает тяга, благодаря которой газы выводятся из системы канализации. Они тёплые, не дают стояку замёрзнуть при заниженных температурах.
Фановый стояк находится на коньке крыши. На кровлю выводят и вентиляционные шахты из жилых помещений. Если схема отводов воздуха будет выдержана неправильно, то запах канализации попадёт в спальни, гостиную и другие комнаты. Чтобы этого не произошло, высота шахт должна быть ниже, чем фановая труба от канализации.
Как выбрать септик для дачи: практические рекомендации
К выбору септика следует подойти более чем ответственно. Обязательно ознакомьтесь с правилами подбора, так как они обеспечат вам надежный и долговечный результат.
Без соблюдения некоторых правил устроить качественный клозет не получится
- Первым делом проведите специальную экспертизу или узнайте у соседей по участку, какова глубина залегания грунтовых вод. Именно от этого фактора будет зависеть, можно ли будет располагать поля фильтрации или будет необходимо покупать закрытый глубинный фильтр.
- Рассчитайте примерное суточное количество отходов, которое попадает в бак. Исходя из этих расчетов подберите такой объем, который позволит вам не очищать емкость каждую неделю.
- В обязательном порядке учитывайте сезон своего проживания на даче, так как многие конструкции не переносят морозов.
Для того чтобы избежать промерзания септика зимой его можно утеплить специальным материалом
Таким образом, выбор септика для дачи – ответственный момент, от которого будет зависеть вся дальнейшая эксплуатация клозета.
Правильно подобранный септик избавит вас от проблем в дальнейшем
Правильная вентиляция выгребной ямы. Способы устройства вентиляции
Существует два вида выгребных ям:
Автономное сооружение – септик. Если выгребная яма находится на участке рядом с домом, неприятный запах от стоков обязательно будет распространяться по участку. Как убрать запах из выгребной ямы? При строительстве очистного сооружения в крышке его необходимо обязательно оставить отверстие под вентиляционную трубу. Диаметр сечения трубы – от 10 см. Чаще всего для обустройства вентиляции используют пластиковые трубы – легкие и простые в установке. В трубу диаметром 10 см нужно вставить вторую трубу диаметром 5 см.
Труба вставляется в септик, ее нижний конец должен быть выше максимального уровня наполнения ямы на 30 см. Высота трубы – обязательно выше человеческого роста, чтобы неприятные запахи уходили вверх. Верхний конец трубы должен быть защищен от попадания воды, снега, например, специальным колпаком.
Такое простое сооружение достаточно эффективно обеспечивает устранение запаха. Чем выше труба, тем выше уходит запах. Не обязательно располагать яму очень далеко от дома, а землю рядом с ямой и над ней можно использовать, как и любое другое: для грядок или газона.

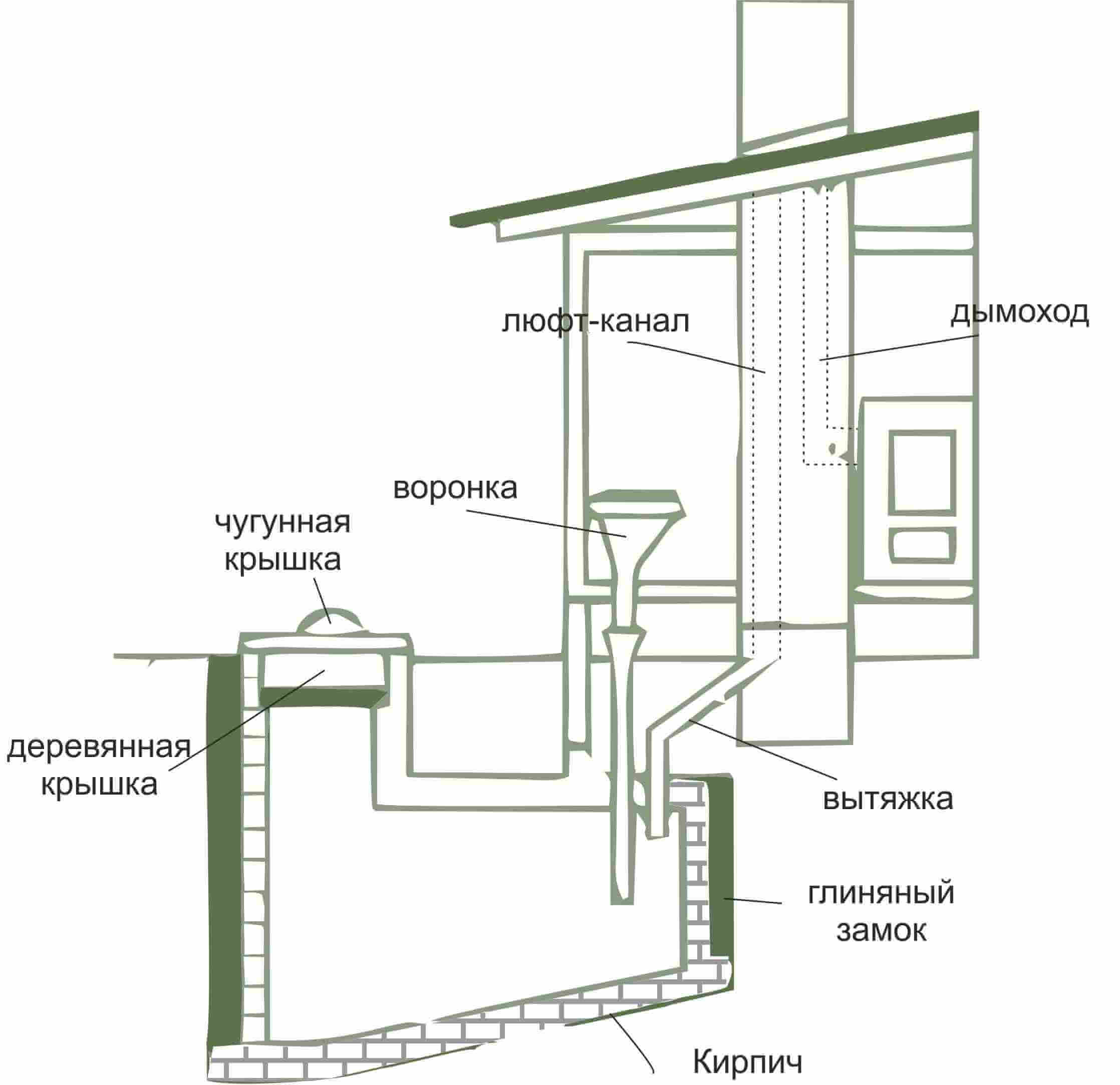

Выгребная яма под туалетом. Уличный туалет – частое сооружение на дачных участках или в частных домах. Даже если санузел есть в доме, хозяева часто устраивают и туалет на улице на случай возникновения проблем с канализацией.
Обычно уличный туалет представляется как место с неприятным запахом, расположенное вдалеке от дома. Почему появляется запах? В яме под туалетом скапливаются отходы, которые выделяют газ метан. Газ поднимается вверх. Именно он и создает характерный запах. Известны случаи отравления метаном, возникновения пожаров. Кроме того, под воздействием метана быстрее разрушается дерево – основной материал для строительства уличных туалетов.
Сегодня существует способ перевернуть привычное представление. Уличный туалет может быть расположен близко к дому и не быть источник зловония. При строительстве туалета нужно обязательно позаботиться о вентиляции, иначе запах будет распространяться и в кабинке туалета, и вокруг нее.

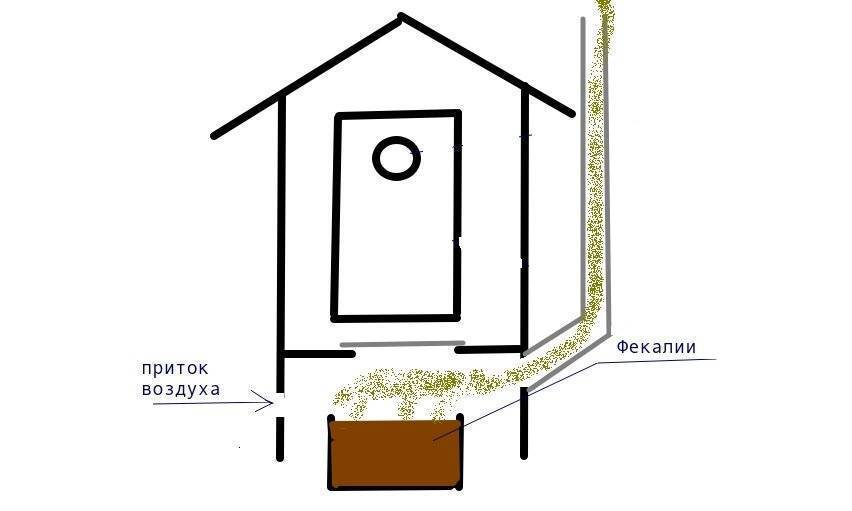

Существует два способа устройства вентиляции в уличном туалете:
1. Естественная. Основана на естественных законах движения воздуха.
2. Принудительная. Ускоряет процесс выведения загрязненного воздуха с помощью вентилятора, поэтому является более эффективным. Воздух в кабинке будет идеально чистым. Но для его устройства необходимо электричество, его нужно предварительно провести к кабинке, чтобы подключить вентилятор. Кроме того, организация принудительной вентиляции требует дополнительных материальных затрат – покупки вентилятора.
Обе системы предполагают устройство приточного отверстия, вытяжного канала, вытяжки, расположенной над выгребной ямойСамый простой способ устройства вентиляции – установка трубы. Длина трубы – примерно 3 метра, диаметр – от 11 см. В крышке над ямой за туалетом нужно проделать отверстие.
Нижний конец трубы вставляется в это отверстие. Если осталось пространство между крышкой и трубой, его нужно замазать герметиком или заполнить пеной. Труба выставляется вертикально, хомутами крепится к задней стенке туалета. На верхний конец трубы одевается защитный колпак-зонт. Труба должна быть выше крыши туалета минимум на 70 см.
В кабинке туалета нужно предусмотреть два отверстия:
- Вытяжное – располагается ближе к потолку. Обычно его вырезают в верхней части двери. При естественной системе вентиляции оно выполняет и вторую функцию – окошка. При устройстве принудительно вентиляции в вытяжное отверстие устанавливают вытяжной вентилятор.
- Приточное – располагается в нижней части напротив вытяжного. Чтобы в кабинку не проникли, например, мыши, на приточное отверстие устанавливают решетку.
Вентиляция выгребной ямы в частном доме – достаточно простое дело, не требует много времени и больших материальных затрат. В то же время вентиляция эффективно устраняет запахи и предотвращает преждевременное разрушение кабинки туалета.
Необходимость наличия системы вентиляции обычно не вызывает сомнений. Но далеко не всем понятны функции выполняемые этой системой.
Что нужно знать о системе вентиляции септика?
Осуществляется устройство вентиляции септика на конечном этапе строительства системы местной канализации в частном доме. Конструкция системы зависит от вида септика, а точнее от способа очистки, который в нем используется.
Проектирование
Если система местной канализации в частном доме строится самостоятельно, то и проектированием вентиляции септика придется заниматься самому. При этом нужно учитывать естественные процессы перемещения воздушных масс. Согласно законам физики, теплый воздух поднимается вверх, а холодный, соответственно, опускается вниз.
Из-за разницы температур сточных вод и окружающего воздуха создается перепад давления внутри и снаружи установки. Поэтому систему вентиляции рекомендуется объединять с фановым стояком, который рекомендуется установить в частном доме и вывести на крышу. В этом случае, система будет работать так:
- при любой погоде создается контакт между наружным воздухом и испарениями, образующимися в камерах отстойников;
- естественные процессы теплообмена в соответствии с законами физики сопровождаются процессами воздухообмена;
- создающийся перепад давления обеспечивает усиление движения воздуха, что улучшает работу септика.
Простейшая схема
Самая простая схема вентиляции местной канализации в частном доме выглядит так:
- один стояк вентиляции устанавливается в начальной точке системы;
- второй – на последней секции очистной установки, то есть, на фильтрующий колодец.
При использовании такой схемы циркуляции вентиляция проходит так:
- воздух поступает через вентиляционные стояки, установленные на полях фильтрации или в дренажном колодце;
- благодаря выделению тепла в септике, обеспечивается движение воздуха в направлении фанового стояка;
- в результате работы системы, обеспечивается полноценный отвод газов, которые образуются в результате реакций разложения органики.
Как построить?
Постройка вентиляционной системы местной канализации частного дома проходит в несколько этапов:
- подготовка отверстий в крышках секций септика для установки вентиляционных труб;
- установка стояков вентиляции;
- герметизация мест стыков с использованием полимерных составов или бетонного раствора;
- установка на верхней части трубы защитных «грибков» для предотвращения попадания внутрь камер различного мусора.
Требования к расположению выгребной ямы и СанПин
Любые постройки производятся с учетом специальных норм и правил строительного законодательства. Так как отходы могут стать причиной для заражения грунта, необходимо соблюдать некоторые требования.
Прежде всего, дно резервуара обязательно обустраивается с уклоном в направлении люка. Чтобы обеспечить герметичность, необходимо создать плотное соединение всех элементов поверхности. Септик для накоплений рекомендуется возводить из колец бетона. Дополнительно к нему предполагается крышка со смотровым люком.
Чтобы сделать дачный туалет без запаха своими руками, ознакомьтесь со следующими требованиями:
- Нельзя использовать емкости, не имеющие обустроенного дна.
- Нечистоты не должны проникать в грунт, без предварительной очистки.
- Жилое здание не должно находиться ближе, чем 8-10 метров от выгребной ямы.
- Расстояние между источниками водопровода и сливной системой должно быть более 50 метров.
- Для устранения запаха в дачном туалете используются дезинфицирующие растворы — креолин, гидрохлорид натрия или хлорная известь.
Перед тем, как монтировать дачный туалет, следует выполнить планировку участка. На данной схеме отражается расположение дома, размещение инженерных сетей и источников водоснабжения.
Строительство туалета с выгребной ямой
Если вы строите такой туалет для дачи своими руками — пошаговая инструкция начинается с устройства накопителя.
Рытье котлована. Его объем обычно рассчитывается, исходя из условий использования (количество людей, периодичность и длительность посещений дачного участка и пр.). Обычно котлована глубиной 2 метров бывает вполне достаточно. Сечение такой ямы – квадрат со сторонами в 1 метр или круг диаметром один метр. Эти параметры можно немного увеличить с учетом необходимости укрепления стен ямы.
Выполнение дна. Самым простым способом может стать засыпка дна щебнем или гравием. Однако такой способ не исключает частичного проникновения отходов из туалета в почву. Если грунтовые воды расположены на участке близко к поверхности земли, дно лучше выполнить непроницаемым, например, залив его бетонным раствором.
Укрепление стен. Укрепить стены выгребной ямы под туалет на даче своими руками можно кирпичной кладкой, бетонными кольцами или бетонным раствором, используя технологию заливного строительства (раствор постепенно, не более 50 см в высоту за раз, заливается в опалубку)
Во всех случаях важно обеспечить герметичность конструкции (заполнить швы между кольцами, избегать пропусков при выполнении кирпичной кладки). Для защиты поверхностных вод на участке от попадания в них нечистот стены можно оштукатурить или покрыть гидроизоляционным слоем для большей надежности.. После этого над ямой воздвигают выбранную конструкции домика
Чаще всего в таких случаях устраивается деревянная конструкция
После этого над ямой воздвигают выбранную конструкции домика. Чаще всего в таких случаях устраивается деревянная конструкция.
Схема деревянного туалета
Строительство деревянного домика пошагово
- Разметка прямоугольника будущего домика на местности и обустройство столбчатого фундамента. Для этого в отмеченных углах строят из кирпича опорные столбы, которые впоследствии покрывают гидроизоляционным материалом (например, рубероидом).
- Подготовка деревянных балок для каркаса: раскрой, грунтовка (возможно, с предварительной пропиткой противогнилостными составами), покраска. Тщательная подготовка деревянных элементов конструкции защитит их от влаги и продлит срок службы постройки.
- Сборка рамы и установка ее на фундаментные столбы.
- Установка на раму с помощью металлических пластин и болтов вертикальных опор. Положение каждой из них необходимо проверить уровнем перед тем, как выполнить жесткое крепление.
- Монтаж дверных вертикальных стоек с проверкой уровнем.
- Монтаж балок для крыши.
Установка дополнительных вертикальных балок между опорами для удобства обшивки (при необходимости).
- Обустройство кровли туалета – настил рубероида и установка шифера, профнастила или другого кровельного покрытия.
- Наружная обшивка каркаса (материалом для этих целей могут служить доски или вагонка). Оптимальный шаг при обшивке досками – 15 см.
- Обшивка каркаса изнутри.
- Установка подиума-сидения с вырезанным отверстием. Для этих целей внутри домика над ямой собирается еще одна каркасная конструкция соответствующей формы.
- Сборка и навешивание двери.
- Подведение электропроводки и установка светильника и выключателя для удобства посещения туалета в сумерках или ночью.
- Выполнение отверстия над дверным полотном для естественного освещения днем.
- Установка сидения с плотно прилегающей крышкой на подиуме. Закрытая крышка снизит вероятность появления неприятных запахов.
При постройке туалета на даче выгребная яма может выходить за его пределы с задней стороны и оснащаться крышкой для удобства очистки
Вентиляция туалета
Несмотря на то, что правильное устройство дачного туалета своими руками позволяет минимизировать появление неприятного запаха, а многие модели исключают возникновение гнилостных процессов в массе отходов, туалет на даче, сделанный с выгребной ямой, или другая конструкция должны обеспечиваться вентиляцией.
Вентиляционная труба заводится в накопитель не менее, чем на 15 см. Для этих целей хорошо подходят легкие и прочные пластиковые канализационные трубы диаметром 100 мм. Для устойчивости их крепят с наружной стороны на стене строения при помощи металлических хомутов. Вентиляционная труба должна возвышаться над крышей примерно на 50 см. Защита вентиляционной трубы от дождя и мусора происходит при помощи установленного на конце трубы дефлектора.
Туалет на дачном участке
Типичный дачный туалет представляет собой отдельно стоящую постройку из кирпича или дерева, которая установлена над выгребной ямой. В процессе его эксплуатации, не только в клозете, но и на всем дачном участке появляется неприятный запах, вызванный разложением органических отходов на метан и воду. Газ – легче воздуха и быстро распространяется по территории дачного поселка. Чтобы этого избежать, из выгребной ямы выводят вентиляционную трубу, и повыше, дабы «ваш запах не достался соседям». И вроде бы все сделано правильно, но в вашем дачном туалете все равно остается неприятный запах. Что делать в такой ситуации? А делать нужно вентиляцию, да непростую, а принудительную.
Вентиляция в дачном туалете уже предусмотрена его конструкцией, но если она неэффективна, то нужно установить в него вытяжной вентилятор. Но так как площадь дачного клозета редко бывает более 2м2, то можно выбирать вентилятор с самой небольшой производительностью 30-50 м.куб/час.
Самостоятельный монтаж — дешево и просто
Самое сложное в этой процедуре, проделать вентиляционное отверстия в стене вашего санузла. Это можно сделать при помощи перфоратора.
Материал. Приобретите трубу ПВХ, диаметром 110мм. Труба должна быть такой длины, чтобы высота ее при установке была выше конька на 50 см. Мерить начинайте, отступая от потолка 25-30 см. Кроме того, вам потребуется колено. Есть такие элементы, которые изогнуты под 90⁰, а есть под 45⁰. Для удобства установки, используйте этот элемент, с изгибом в 90⁰. Также вам потребуются крепления для трубы, монтажная пена, короб для проводов и вытяжной вентилятор, требуемой производительности. В проделанное отверстие вставьте колено, коротким концом внутрь. После этого, закрепите его с наружной стороны к стене при помощи крепления
Важно! Наружный участок трубы должен быть строго вертикально. Вставьте основную трубу в колено и тщательно зафиксируйте соединение
Закрепите трубу с наружной стороны стены креплениями
Отпилите лишнюю часть колена, внутри санузла, чтобы она была заподлицо со стеной
Закрепите трубу с наружной стороны стены креплениями. Отпилите лишнюю часть колена, внутри санузла, чтобы она была заподлицо со стеной
Щель между коленом и стеной заполните монтажной пеной. Установите на отверстие вентилятор при помощи штатных креплений, которые идут в комплекте. Подключите его к системе электропитания, а провода спрячьте в специальный короб.
Вот и все, вентиляция в туалете своими руками сделана, и прекрасно функционирует. Осталось только одеть на оголовок вентиляционной трубы зонт, для защиты от атмосферных осадков и мусора. Главное, не забудьте, что для правильного воздухообмена, помимо вытяжки, нужен еще и приточный воздух, обеспечить который можно через отверстия в двери. Их можно просверлить в самом низу и закрыть мелкой металлической сеткой для лучшей звукоизоляции.
https://www.youtube.com/watch?v=CkJM3uxiKt8
И напоследок: вентиляция в туалетной комнате важна так же, как и в других помещениях. От ее качественной работы зависит сохранность отделочных материалов, трубопровода и … вашего здоровья!
Самостоятельное обустройство вентиляции
Вентиляция кабинки. Вытяжной канал располагают как можно ближе к отверстию, направленному к выгребной яме. Высота установки должна быть максимальной, но при этом расстояние от потолка до верхнего окончания трубы не может составлять меньше 150 миллиметров. Канал, обеспечивающий поступление свежего воздуха, располагают в стене, в ее нижней части. От уровня пола он должен монтироваться на минимальной высоте. Необходимо, чтобы дистанция между двумя отверстиями была максимальной, поэтому их размещают на противоположенных стенах санузла.
Монтаж трубы выгребной ямы. Первоначально рассчитывают требуемую длину вентиляционной трубы, а если необходимо отрезать лишний кусок изделия, пользуются ножовкой по металлу. Лопатой выкапывают небольшое отверстие перед началом выгребного резервуара.
Если при проведении работ строго придерживаться технологии, тогда получится эффективная система, и запах из вентиляции в туалете не будет беспокоить дачников, отдыхающих за городом. Кроме этого, постройка будет защищена от негативного воздействия газов, появляющихся в результате наличия отходов жизнедеятельности человека в яме.
Отсутствие фановой трубы и других приспособлений рано или поздно приведет к тому, что вентиляция канализации будет нарушена и неприятный запах быстро распространится по всем помещениям дома. Вне зависимости от наличия централизованной или автономной системы, проблемы с вентиляцией нужно решать как можно быстрее. Но если в квартире с этим успешно справится приходящий мастер, заботы о частном доме ложатся на плечи хозяина. И именно о том, как устроить вентиляцию частного дома или устранить проблемы своими руками, стоит поговорить подробнее.
Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.
Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.
Строительство туалета и вывод вентиляционной системы
Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.
