Вентиляция септика в частном доме: нужна ли она + советы по обустройству

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

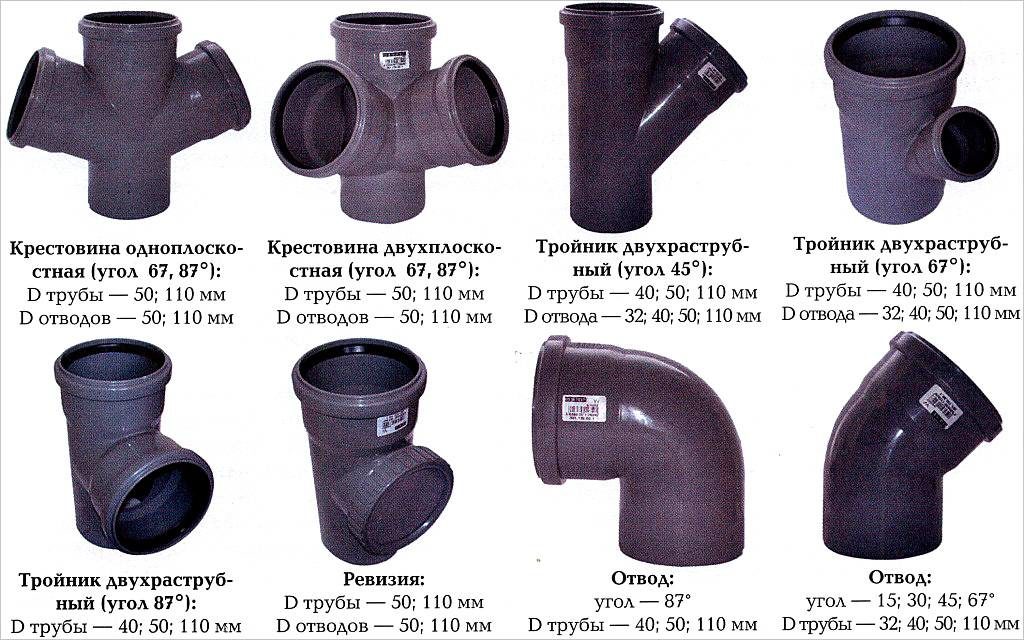

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Проектирование

Каждая инженерная конструкция, должна планироваться во время постройки частного дома, во время создания проекта нужно подробно изучить местные условия тщательно проработать чертеж.

Схема вентиляционной системы

При создании чертежей нужно учитывать особенности ее работы и сложность монтажа труб. Проект если нужно совмещают с проектом жилого дома или его составляют отдельно, но нужно чтобы раздел описывающий вентиляцию септика был в обеих версиях.

Установка камер септика

И заводская конструкция очистного сооружения и септик собственного изготовления устанавливают в 5-8 м от фундамента здания. Удобное место установки находят с учетом особенностей приусадебного участка и его геологических условий. Свободное пространство между септиком и домом нужно чтобы плохой запах не мешал людям. Когда бетонные кольца будут стоять на месте, и накрыты ЖБ крышками, начинают изготовление вентиляционной системы. Если проект уже готов, то работу несложно сделать самостоятельно, простота установки и небольшая масса труб позволяют не нанимать строителей. Единственное, что нужно обязательно учесть – эффективная герметизация соединений труб, как снаружи, так и внутрь септика.

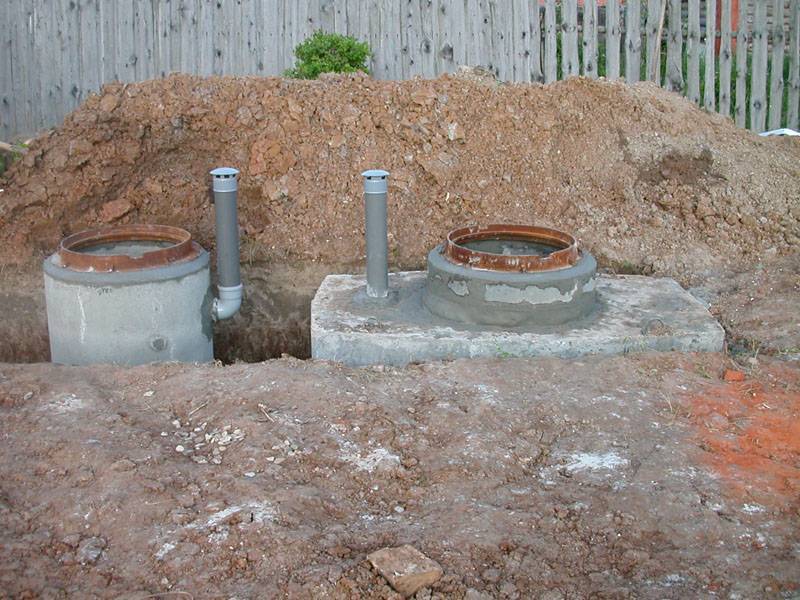

Вентиляция септика из бетонных колец. Для чего нужна вентиляция септика

Значение вентиляции в современной системе канализации очень велико. Благодаря ей проводится очистка сточных вод, которую в септике проводят аэробные бактерии. Эти микроорганизмы не могут функционировать без поступающего свежего воздуха, поэтому для качественной очистки поступающих стоков, стоит провести работы по устройству вентиляции.

Помимо этого без сообщения с атмосферой не может работать и сама канализация. Дело в том, что при спуске воды через трубу создаётся разряжение, из-за которого может возникнуть пробка. Чтобы этого не допустить каждый стояк обязательно должен иметь выход на крышу или в стену, чтобы в канализационную трубу смог приникнуть свежий воздух, нейтрализующий возникающее разряжение.

Канализация и вентиляция в одной трубе

Устройство вентиляции начинается с момента прокладки канализационных труб. Это обусловлено тем, что по ним также перемещается воздух, поступающий в систему из атмосферы. Для этого необходимо установить вертикальный стояк, в который будут сходиться остальные канализационные трубы со всего дома.

В этом случае получается двойное назначение этого элемента. Поэтому диаметр труб должен быть несколько больше, чем возможное количество жидких стоков, перемещаемых по ней в единицу времени. За основу принято брать пропорцию, при которой на воздушную прослойку должно оставаться не менее одной трети внутреннего пространства. Только так стоки станут беспрепятственно перемещаться по канализационным трубам и попадать в накопительный колодец.

Вертикальный стояк, как правило, выводится за пределы дома через крышу. В этом случае исключаются различные повороты, осложняющие проникновение воздушных масс внутрь системы. В верхней части трубы следует установить колпак, который станет надёжно защищать внутреннее пространство трубы от проникновения в неё осадков, а также птиц и животных, случайно упавших внутрь и застрявших там, создав естественную пробку.

Максимум ровности

Если установить стояк можно максимально ровно, используя всего лишь отвес или строительный уровень, то в траншеях могут возникнуть некоторые трудности. Всё из-за того, что при двойном назначении канализационной трубы, которая одновременно выполняет роль вентиляционной, требуется соблюдать определённые пропорции и сохранять необходимый уклон, благодаря которому стоки смогут самостоятельно отправляться в накопительный колодец.

Чтобы выполнить данную работу максимально качественно и одновременно создать надёжный трубопровод, необходимо устраивать только ровные траншеи. Любой поворот способен внести свои коррективы в процесс транспортировки сточных вод, которые не должны встречать на своём пути никаких препятствий. Хорошим подспорьем может стать ровная металлическая рейка, ориентируясь на которую и следует проводить сборку трубопровода для канализации и вентиляции одновременно.

Устройство септика

Конструктивно может быть выражен следующими вариантами:

• Отдельные емкости для канализационных вод. В первую (отстойник) попадает жидкость, где она перерабатывается бактериями, происходит частичная трансформация отходов в твердый осадок. Во второй – осветление жидкости, завершение бактериями процессов, которые не были сделаны в первой емкости. Из третьего резервуара на 75 % очищенная биофильтром жидкость распределяется в грунт через инфильтратор, используется для полива растений и т.д. Часто, например, такие резервуары сооружаются из бетонных колец.
• Общий резервуар, разделенный на три отсека, в которых происходят вышеперечисленные процессы с последующей инфильтрацией (септическое устройство Танк).

Принцип действия общий: сточная жидкость попадает по канализационным трубопроводам внутрь септических резервуаров, максимально возможно очищается, распределяется в почву, либо используется по другому назначению.

Производится много разновидностей септических устройств, которые выбираются в зависимости от назначения, объемов, периодичности эксплуатации, предполагаемых объемов сточных вод и т.д.

Устройство канализационной вентиляции

Вентиляция канализации в частном доме своими руками может быть выполнена вне зависимости от этажности дома и количества точек слива, важно лишь правильно разработать схему. Существует два возможных варианта – с использованием фановых труб и с применением вакуумных клапанов. Перед тем, как сделать выбор, следует знать, что в действующих строительных нормах перечисляются условия, при которых устанавливать фановые трубы обязательно

Перед тем, как сделать выбор, следует знать, что в действующих строительных нормах перечисляются условия, при которых устанавливать фановые трубы обязательно.

К ним относятся:

• наличие нескольких этажей в доме с размещением точек слива выше уровня 1 этажа,
• диаметр стояков более 0,5 м.

В остальных случаях домовладелец имеет право ограничиться более простой схемой, однако специалисты подчеркивают заметное снижение эффективности работы канализации при использовании только клапанных устройств. Нужна ли вентиляция канализации в частном доме с использованием фановых труб, если ее наличие не обязательно по правилам – решает домовладелец, но он должен учитывать, что клапаны не являются полноценной заменой и не способны гарантированно предотвратить появление запаха или посторонних шумов.

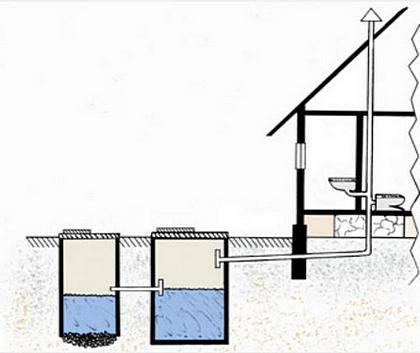

На фото схема вытяжки канализации в частном доме с вентиляционной трубой при использовании септика в качество очистного сооружения

Общие рекомендации по вентиляции инженерных сооружений частного дома

1. Для каналов лучше всего использовать канализационные полимерные трубы диаметром 100—110 мм.
2. На выводные отверстия вентиляционных труб устанавливаются дефлекторы. Эти устройства улучшают циркуляцию перемещения воздушных масс и защищают систему от попадания осадков, листьев, пыли и грязи.
3. Диаметр канализационных труб, по которым проходят стоки, должен соответствовать нагрузкам. Его должно хватать, чтобы по каналу проходили и стоки и воздух.
4. Стояк вентиляции в доме располагается выше окончаний труб вентканалов септика не менее чем на 4—4,5 м.
5. В трубах, используемых в качестве вентканалов, предусматривают ревизионные участки с отверстиями. Они эффективно очищают от мусора, удаляют снег или лёд.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Виды вентилирования

В зависимости от месторасположения фанового стояка различают виды канализационного проветривания:

1. Внутреннее вентилирование. Фановая труба расположена внутри дома, представляет собой вентиляционный стояк, к которому подсоединены сантехнические приборы. В одну сторону происходит сброс воды, в противоположную движется смесь газов и выводится за пределы дома. Диаметр должен быть не менее 100 мм, чтобы сточные массы занимали примерно 1/3 всего объема, остальное пространство предназначается для воздуха.

Нельзя объединять с общедомовой системой вентилирования, чтобы отводимый воздух не смешивался с другими потоками и не попадал в помещения дома.

1. Внешнее вентилирование. Фановая труба расположена вне дома, часто монтируется к стене дома подальше от окон, либо к другому строению на территории дома в зависимости от того, как размещена канализационная система. Труба не соединяется с сантехническим стояком, а включается в сливную трубу на отрезке от дома до септического резервуара.

Задачи вентиляции

Проблема доочистки воды из септика здесь описана не будет, хотя это очень важный момент для правильной эксплуатации септика.

Схема вентиляции септика.

Для примитивных однокамерных септиков такой проблемы не существует, так как воздух внутрь поступает через неплотную крышку, вентиляционная труба септика часто при этом отсутствует.

Конструкция вентиляции септика является важной инженерной задачей, которую надо начинать решать при строительстве дома. Чтобы ее решить успешно, нужны некоторые понятия о вентиляции канализации. Например, нужно четко понимать, что такое аэрация септика

Понятие аэрации канализации можно рассмотреть на более простых примерах, чем септик. Сначала необходимо разобраться в принципиальной схеме работы вентиляции септика. Можно легко сообразить, что при заполненной емкости септика (до оптимального рабочего уровня), есть очень небольшой резерв объема для единоразового поступления еще одной порции воды

Например, нужно четко понимать, что такое аэрация септика. Понятие аэрации канализации можно рассмотреть на более простых примерах, чем септик. Сначала необходимо разобраться в принципиальной схеме работы вентиляции септика. Можно легко сообразить, что при заполненной емкости септика (до оптимального рабочего уровня), есть очень небольшой резерв объема для единоразового поступления еще одной порции воды.

Максимальный объем единоразового поступления воды — ванна. В это же время хозяйка может теоретически мыть посуду. Учитывая, что вода из ванны тоже не поступает единомоментно, а остальные стоки и того меньше, резерв емкости септика должен быть не слишком большим. Можно рассчитать объем, так как разница отметок лотков труб (входящей и выходящей) известна. Нередко канализационная труба из дома находится выше отводящей трубы всего на 20 см. Разница этих отметок зависит от конструкции септика, в многокамерном септике эта разница отметок больше.

Принцип канализации загородного дома.

В септике происходит движение воды и газов. Необходимо думать о работе вентиляции, так как отвод вредных газов должен происходить не менее успешно, чем движение сточной воды. Вода не только должна двигаться самотеком, но и очищаться. При этом на дно выпадает осадок, который постепенно заполняет емкость. Весь процесс происходит вместе с процессом реакций брожения с присутствием бактерий. Для их существования нужен кислород. Любая вентиляция предполагает свободный приток воздуха и наличие высокой вентиляционной трубы, через которую вредные газы выходят в атмосферу.

Для притока воздуха работает именно тот свободный объем канализационной трубы, который не должен перекрываться ни в коем случае. Речь пойдет пока только о естественной вентиляции септика. Для успешной работы любой естественной вентиляции нужна разница давлений воздуха, так как разница давлений обеспечивает тягу в трубе. Лучше всего работает такая система вентиляции, в которой приточное отверстие находится ниже вытяжного отверстия на несколько метров (4,5 м — это норма).

Для вентиляции септика такой большой перепад отметок не обязателен, но желателен. В этом случае вентиляция будет работать эффективно, тяга будет всегда. Можно сделать еще проще — вывести трубу на отметку 3 м, 2 м или даже 1,5 м. Для насыщения кислородом септика и жизнедеятельности бактерий этого брожения будет достаточно, но при такой низкой трубе концентрация газов в септике будет больше. При эффективной вентиляции убойной концентрации газов в септике и в системе канализации внутри дома не будет.

Установка вентиляционного клапана.

Строительными нормами предусмотрено безопасное расстояние от вентиляционной трубы септика, это минимум 5 м для комфортного пребывания человека. Нормами предусмотрено также безопасное расстояние от аэраторов очистных сооружений, оно гораздо больше и находится в пределах 50 м. Аэрация септиков малых очистный сооружений — отдельный разговор. Такая норма безопасности даже теоретически не была предусмотрена в старых строительных нормах. Это связано с отсутствием столь инновационных технологий малых септиков, которые есть сейчас. Устройство аэрационных септиков слишком сложное, чтобы о них можно было говорить в двух словах. Разбираться в этих вопросах надо постепенно.
