Графические обозначения на принципиальной схеме
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Основные типы условных знаков по ГОСТу
Электрические схемы относятся к техническим чертежам и являются одним из их вариантов. На них показаны все компоненты определенных цепей, обозначенные специальными символами. Они подразделяются на несколько основных групп, включающих в себя различные типы потребителей, источников питания, управляющих элементов и проводников.
Их графические проявления используются в чертеже с использованием линий разной толщины и правильных геометрических форм. Они могут быть квадратными и прямоугольными, в виде круга или дуги, треугольника, одиночной линии и пунктира и т д. Все эти символы включают в себя не только графику, но и символы, состоящие из букв и цифр. Собранные вместе, они взаимодействуют друг с другом по установленной системе и способны отображать всевозможные устройства и оборудование, соединять линии с механикой, электрические сети, всевозможные обмотки, распределительные устройства и другие подобные элементы.
Состав принципиальных схем может быть дополнен специально разработанными УГО, поясняющими особенности действия тех или иных компонентов. В качестве яркого примера можно взять различные типы контактов, используемых для замыкания, размыкания и переключения. Общая символика, данная ГОСТом, соответствует только одному направлению работы этих устройств — замыканию-размыканию этой цепи. Все дополнительные функции обозначены символами, используемыми на подвижной части разъема. С помощью этой символики легко определяется нужный элемент на любой схеме — реле, кнопки, контакторы, пускатели и так далее
Некоторые типы деталей и компонентов могут отображаться несколькими способами. Это касается обмоток трансформатора, контактов муфты и других компонентов, нашедших применение в этих условиях. В случае, когда в стандартном списке нет необходимого обозначения, его составляют самостоятельно, исходя из принципа действия этого элемента. В качестве основы используются значки, которые используются для отображения аналогичного оборудования.
Большое количество графических значков УГО и их комбинаций являются подробной элементарной базой, незаменимой при создании всевозможных электротехнических чертежей и схем. Изображения используются по установленным стандартам в соответствии с шириной линий, размерами и другими параметрами. Все виды схем делятся на несколько составляющих. По своему назначению они бывают однолинейными, сборочными и принципиальными.
Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
Источники
- https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html
- https://electro-znatok.ru/stati/elektricheskie-oboznacheniya-na-shemah/
- https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
- https://rusenergetics.ru/oborudovanie/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh
- https://remboo.ru/inzhenernye-seti/elektrika/oboznacheniya-na-elektricheskih-shemah.html
- https://www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/
Янв 25, 2021

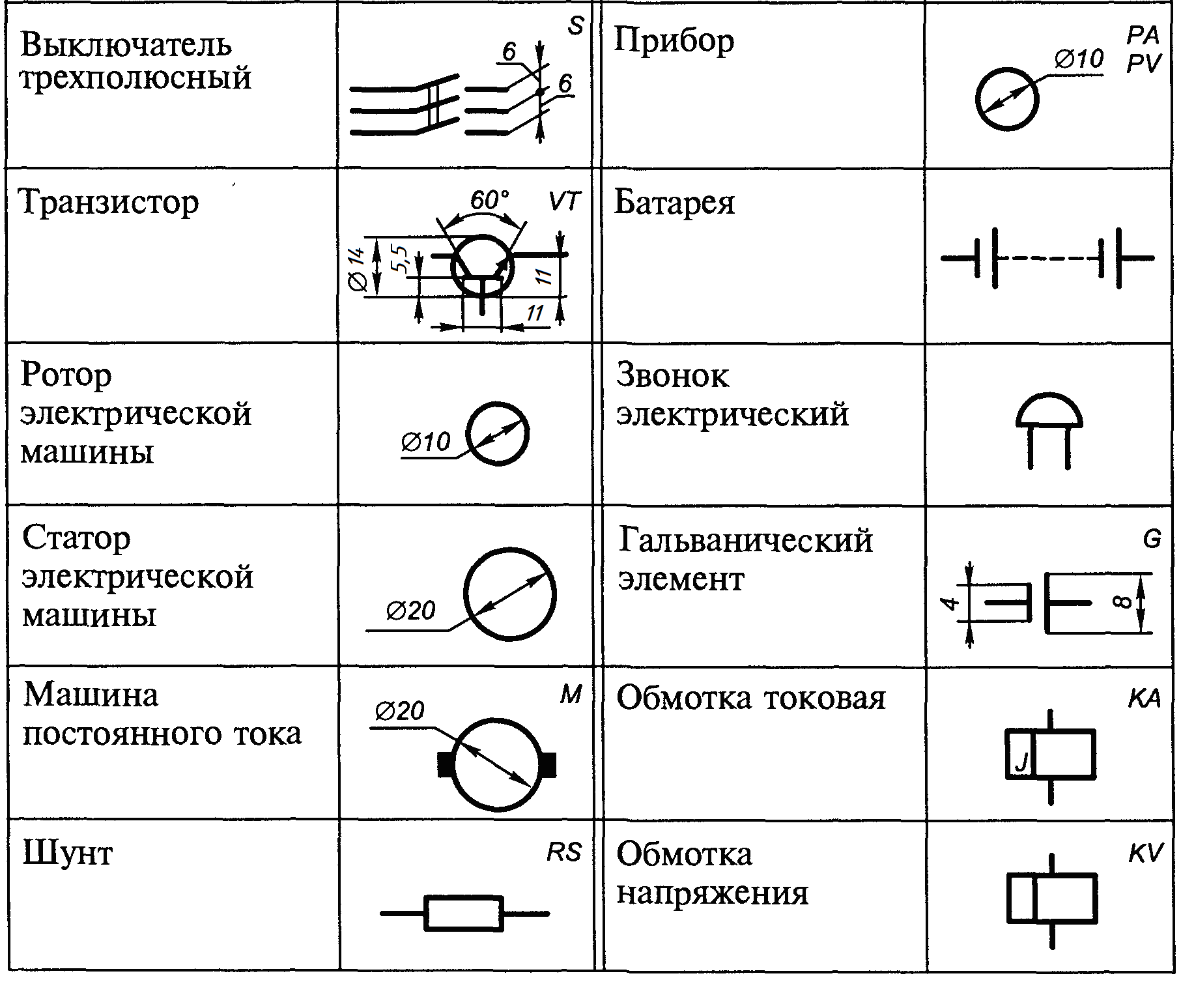

Графические символы в электрике
Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.
Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.
Несколько примеров базовых изображений:
- диоды обозначаются треугольником, пересекаемым линией;
- окружность с диаметром 12 мм указывает на транзисторы;
- для обозначения резистора используется прямоугольник (размер 4х10мм);
- катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
- значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.
К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.
Изображения проводов, кабелей и шин
Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:
Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.
Условное обозначение проводки на электросхемах
Обозначение проводки в трубах и гофрорукаве
Обозначение прокладки шин и шинопроводов
Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.
Как изображаются однолинейные схемы?
Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.
При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов
Обозначения ламп и светильников
Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.
К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.
Обозначение светильников на электросхемах
Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.
Виды электрических схем
Символы для чтения принципиальных схем
Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.
Примеры обозначений:
- разъемные элементы обозначаются значками Х1 и Х2;
- общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
- экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.
Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Условные обозначения принципиальных электрических схем
Условные обозначения принципиальных электрических схем служат унифицированной системой символов, которая обеспечивает понимание и интерпретацию различных компонентов и соединений в схеме. Они стандартизированы и облегчают работу инженеров, техников и электриков во всем мире.
Условные обозначения основных элементов
- Резистор: Прямоугольник или набор пересекающихся линий
- Конденсатор: Две параллельные линии
- Индуктивность: Несколько спиралей или катушек
- Диод: Треугольник, соприкасающийся с линией
- Транзистор: Комбинация линий и треугольников, тип зависит от типа транзистора
Условные обозначения источников питания
- Источник постоянного напряжения: Круг с плюсом и минусом внутри
- Источник постоянного тока: Круг с стрелкой
- Источник переменного напряжения/тока: Синусоида
Условные обозначения переключателей и защитных устройств
- Переключатель: Разрыв в проводе с дугой или линией, соединяющей его при замыкании
- Предохранитель: Параллельные линии с разрывом в центре
- Автоматический выключатель: Прямоугольник с символом «ползунка»
Условные обозначения соединений и проходов
- Провод: Прямая линия
- Соединение проводов: Круг или точка
- Разрыв провода: Разрыв в линии
- Многожильный провод: Сложение нескольких прямых линий
Эти условные обозначения являются фундаментальными для электротехнической отрасли и используются для создания точных и понятных электрических схем. Они обеспечивают необходимую основу для проектирования, анализа и технической поддержки электрических систем и устройств, обеспечивая безопасность и эффективность работы.
3 Термины и определения
В настоящем стандарте приведены следующие термины с соответствующими определениями:
3.1 электрическое оборудование (электрооборудование): Оборудование, предназначенное для производства, передачи и изменения характеристик электрической энергии, а также для ее преобразования в другой вид энергии.
Примечание – К электрическому оборудованию относят электродвигатели, трансформаторы, коммутационную аппаратуру, аппаратуру управления, защитные устройства, измерительные приборы, кабельные изделия, бытовые электрические приборы и другие электротехнические изделия.
3.2 электротехническое устройство: Совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству, преобразованию, передаче, распределению или потреблению электрической энергии.
3.3 электропроводка: Совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления, и, при необходимости, механической защиты.
Элементы электрических цепей, приборы
Номер на рисункеОписаниеНомер на рисункеОписание
| 1 | Счетчик учета электроэнергии | 8 | Электролитический конденсатор |
| 2 | Амперметр | 9 | Диод |
| 3 | Вольтметр | 10 | Светодиод |
| 4 | Датчик температуры | 11 | Диодная оптопара |
| 5 | Резистор | 12 | Изображение транзистора npn |
| 6 | Реостат (переменный резистор) | 13 | Плавкий предохранитель |
| 7 | Конденсатор |
УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.
Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.
Изображение автоматического выключателя на полной схеме
Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.
Автоматический выключатель на однолинейной схеме
Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).
УГО трансформаторов
Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме
Графическое обозначение электрических машин (ЭМ)
Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.
А — Трехфазные электродвигатели:
1 — Асинхронный с короткозамкнутым ротором
2 — Асинхронный с короткозамкнутым ротором, двухскоростной
3 — Асинхронный с фазным ротором
4 — Синхронные электродвигатели; генераторы.
В — Коллекторные электродвигатели постоянного тока:
1 — с возбуждением обмотки от постоянного магнита
2 — Электрическая машина с катушкой возбуждения
В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.
УГО магнитного пускателя на схеме
Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.
Графические обозначения в электрических схемах механических переключателей
Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.
Звонок на электрической схеме по стандартам УГО с обозначенным размером
Обозначения выключателей на схемах
Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.
На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.
Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.
Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.
Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.
На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.
Проектирование для загородного дома
Планы освещения многоэтажных жилых зданий, улиц и площадей, таким образом, составляют исключительно лицензированные специалисты. Для загородного же дома такой проект, разумеется, можно разработать и самостоятельно. Таких жестких требований, как для городских зданий, в данном случае, конечно же, не предусматривается. Однако разрабатывать проект освещения загородного дома все же нужно с соблюдением некоторых правил.
Ввод проводки в частное малоэтажное жилое здание, согласно нормативам, может осуществляться как кабельной линией, так и воздушной. Внутри стен щитовых частных домов провода тянут в пластиковых несгораемых гофрах. Точно так же кабели протягивают в штробах кирпичных и бетонных ограждающих конструкций малоэтажных жилых зданиях. В деревянных домах проводку прокладывают в специальных огнестойких декоративных коробах поверх плоскости стен.
Конечно же, некоторые правила стоит соблюдать и при освещении дворов загородных домов. Передвигаться ночью по придомовой территории должно быть в первую очередь безопасно. Считается, что в загородном малоэтажном здании обязательно следует осветить:
- крыльцо;
- дорожку от калитки к двери.
Очень неплохим решением будет осветить во дворе загородного дома и главные садовые дорожки, а также входы в летнюю кухню, баню и разного рода хозяйственные постройки. Возле бассейна фонари поставить также стоит обязательно. Иначе в него ночью кто-нибудь может упасть. Считается, что лучше всего использовать в загородных домах для улицы светодиодные прожекторы. Таким образом можно сэкономить немало средств на электроэнергии.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
