Уличный консольный светодиодный светильник: виды, критерии выбора, нормы и требования

Преимущества светодиодного уличного освещения

Эффект излучения света из твердого тела открыли еще в начале прошлого века в Англии, но долгое время разработка не усовершенствовалась и являлась чрезмерно дорогостоящей. Лишь в начале ХХІ века технологию упростили, а светильники такого типа запустили в серийное производство. Они значительно отличаются от предшественников, имея ряд конкретных преимуществ, среди которых выделяются следующие:

LED-лампы безопасны, работают бесшумно и экономично выгодны

Значительная экономичность – это основное достоинство приборов такого типа, делающее их популярными. Они потребляют в десять раз меньше электричества, чем лампы накаливания, и вдвое – по сравнению с люминесцентными светильниками.
Долгий срок службы. При условии использования светодиодных светильников для улицы строго в ночное время их период эксплуатации может продлиться до 25 лет.
Автономность, предполагающая устойчивость к циклическим нагрузкам. Приборы с LED-лампами выдерживают бесчисленные испытания режимами включение/выключение – без ущерба для функционирования светильника.
Широкий диапазон рабочих температур. Светодиодные светильники наружного освещения можно эксплуатировать в температурных условиях от -50 до 50 °C. Для использования в суровых условиях лучше приобретать приборы спецназначения.
Устойчивость к механическим воздействиям. Такие светильники даже при падении не разбиваются и продолжают работать.
В светильниках данного типа отсутствует инертность. Прибор начинает работать на полную мощность сразу после включения в сеть.
LED-лампы работают бесшумно.
Материалы для производства светодиодов являются экологически чистыми, поэтому не требуются особые условия утилизации для вышедших из строя ламп.
Светодиодные приборы не несут угрозы пожара и не создают взрывоопасность.

Светодиодные светильники можно использовать в диапазоне температур от -50 до 50 °C

Недостатки светодиодных светильников для уличного освещения

Перечень недостатков значительно меньше, чем список достоинств, но они все-таки имеются, основные из них следующие:

Цена светодиодных светильников уличного освещения довольно высокая в сравнении со стоимостью других типов ламп. Окупается такое оборудование в течение первых лет эксплуатации, но первоначальные вложения очень ощутимы.
Светодиоды, обладающие большой мощностью (от 50 Вт и выше), поддаются тепловой деградации, поэтому для успешного их применения необходимо позаботиться о подключении качественного теплоотвода. Экономия неуместна, если светильник предназначен для работы в жарком климате.
Чувствительность уличных светодиодных ламп к перепадам в напряжении. Единственный скачок в сети, который превышает предельные значения для конкретного прибора, способен вывести его из строя. Предотвратить неисправность поможет использование блоков питания или стабилизаторов напряжения в электросети.
Металлические электроды светильников поддаются диффузии. В результате этого частички металла могут попасть в поле действия полупроводника, что в итоге приведет к поломке прибора.

Одним из главных минусов LED-ламп является их высокая стоимость

Типы уличных светильников

Теперь пришло самое время поговорить о видах светильников, используемых для уличного освещения дома. Они бывают настенные, напольные, консольные и декоративные. Остановимся поподробнее на каждом из них. Итак, из названия уже становится понятно, что монтаж настенных конструкций производится к вертикальной плоскости, поэтому их часто используют для освещения веранды. Также их можно расположить на стене дома над входной дверью либо же вообще равномерно развесить по всему периметру строения. Такие светильники родственники стандартных бра для быта, но, в отличие от них, имеют большую прочность и надежность. Дизайн может быть разнообразным, начиная от незаметных светодиодов и заканчивая величественными конструкциями, более подходящими для освещения старинных замков.

Напольные же светильники для улицы монтируются на горизонтальную поверхность, прямо на землю либо асфальт. Они, в свою очередь, бывают торшерного или же фонарного типа. Пользуются большой популярностью и простые консольные модели, а также прожектора. Последние имеют направленный поток света довольно сильной мощности и устанавливаются преимущественно на треноге, а не на земле.

Декоративные элементы не только светят, но и могут существенно поучаствовать в создании неповторимого экстерьера. Можно выделить два основных типа подобных осветительных приборов. Первые – независимые декоративные элементы, которые сами по себе являются частью дизайна, тем самым украшая территорию. Например, светильники, выполненные в виде разных фигурок, типичным представителями считаются кованные фонари. Они используются для украшения террас, веранд, нашли свое предназначение и в ландшафтном дизайне.

Второй же тип осветительных приборов, напротив, отличается не привлекающим внимания внешним видом, тем не менее их функции также имеют огромное значение. Это аналоги домашних точечных светильников, например, в подвесных потолках

Главной задачей подобных элементов является освещение определенных зон, при этом сами они незаметны, однако помогают правильно расставить акценты, а это зачастую весьма важно. Стоит отметить, что все декоративные светильники лучше использовать совместно с основным типом освещения, так как эти приборы не могут дать нужное количество света самостоятельно

История развития светодиодных светильников уличного освещения

Уличное освещение появилось еще в XVI веке. В зажиточных кварталах Лондона устанавливали фонари со свечами. Спустя два столетия на смену свечам пришли керосиновые лампы. Такой вид фонарей был значительно дешевле, а свет излучал более яркий. Уличное освещение становится массовым, его организовывают во всех крупных городах. В XIX веке изобрели газовые фонари, которые отличались, с одной стороны, колоссальной экономичностью, а с другой, – повышенной взрывоопасностью. В некоторых городах такой вид освещения улиц просуществовал до середины прошлого столетия.

Светодиодные светильники начали масштабно применять в конце ХХ столетия

Иллюминация в глобальных масштабах началась с приходом ХХ века, когда изобрели электричество. Лампы накаливания долго не сдавали лидирующих позиций, пока им на смену не пришли газоразрядные и люминесцентные лампы. Их и сейчас активно применяют во всем прогрессивном мире. Постепенно их начинают вытеснять более экономичные и экологичные LED-лампы. Изобрели светодиоды около двух десятилетий тому назад, и их популярность стремительно возрастает. Большинство развитых стран уже перешло на уличное освещение светодиодными фонарями.

Светильники такого типа гарантируют хороший уровень освещенности и обеспечивают приличную экономию средств. Светодиодные лампы уличного освещения популярны среди владельцев частных домов и дачных участков. Их используют в качестве подсветки водоемов, деревьев, цветников и ограждений. В последнее время такие приборы широко применяют на автомагистралях, улицах и дорогах, во дворах многоэтажных домов, для подсветки торговых и административных зданий, в парках и других зонах отдыха.

Обзор видов

Для удачного выбора освещения участка необходимо разобраться в разновидностях этого прибора.

Безусловно, речь идёт именно о стационарных вариантах, поэтому рассматривать будем именно их. Итак, светодиодные прожекторы бывают нескольких видов.

Консольные

Консольный прожектор своё название получил из-за его установки с помощью кронштейна или, как его называют по-другому, консоли. Такой тип чаще всего используется физическими лицами для освещения своих территорий.

Консольные прожектора могут быть закреплены не только на столб, а практически на что угодно: стены домов, крыши, бетонные конструкции. Кроме того, такие приборы имеют возможность крепежа даже к нежестким деталям, например, различного рода тросам.

Мощность таких приборов способна достигать 150 ватт, чего вполне хватит для средней по площади территории.

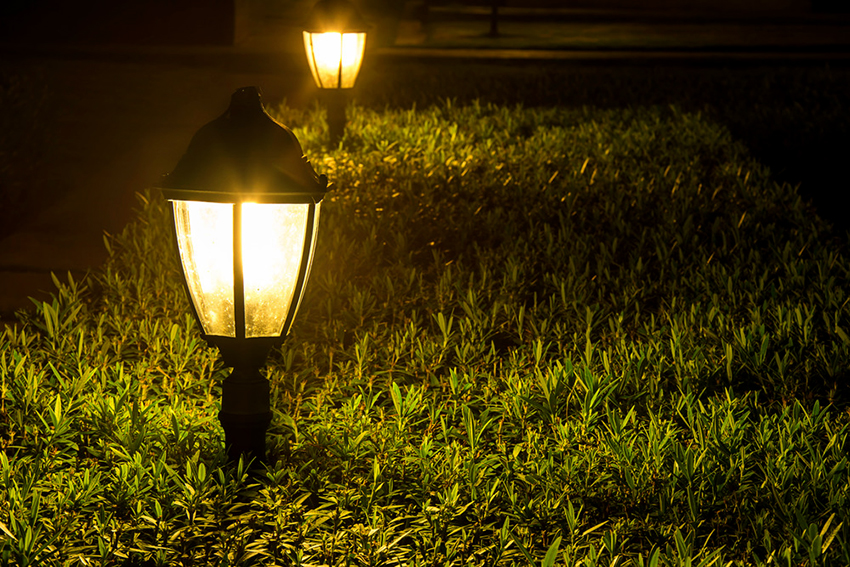

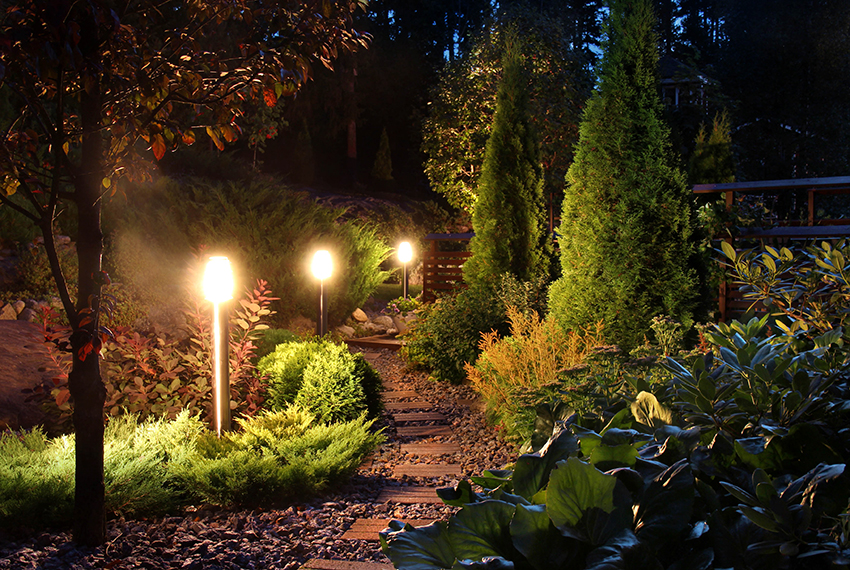

Парковые

Этот вид очень похож на предыдущий. Однако у него есть одна интересная особенность – такие приборы призваны не просто освещать местность, но и дополнять общий внешний дизайн. Парковые прожекторы продаются в самых разных вариациях для того, чтобы каждый покупатель смог выбрать устройство под определенный стиль.

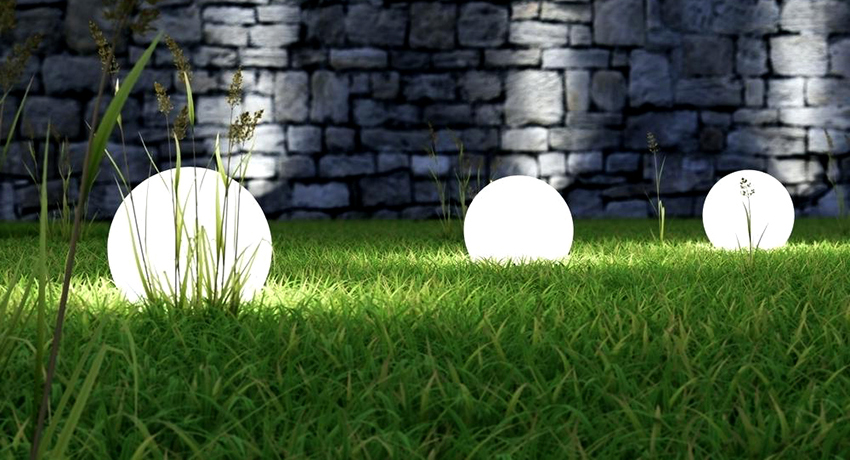

Грунтовые

По названию можно сразу догадаться, что эта разновидность устанавливается у самой земли, то есть у грунта. Их особенность в том, что они отлично освещают дорожки и тропинки, а за счёт слабой лампы они нетребовательны в энергопотреблении.

Автономные

Такие устройства имеют возможность подключения к солнечным батареям. На мало освещенных солнцем участках лучше взять менее мощные устройства, чтобы им хватало заряда.

Примерный расчет окупаемости по сравнению с обычными вариантами освещения

Рассмотрим один из самых применяемых уличных светильников на основе ртутной газоразрядной лампы ДРЛ мощностью 250 Вт.

Стоимость светильника под такую лампу в среднем составляет 1500 рублей, лампы ДРЛ – 200 рублей.
Срок службы ламп 10000 часов, что при ежедневном включении на 10 часов составит примерно 2,5 года.

Расходы на светильник и лампу составят 1500+200=1700 рублей.

Расходы на электроэнергию за 2,5 года при стоимости киловатт-часа 4 рубля: 365*2,5*10=9125 часов работы. Умножаем на мощность лампы 9125*0,25=2281 кВт*час. 2281*4=9125 рублей.

Рассмотрим светодиодный уличный светильник, создающий такой же световой поток на примере модели LED2008C.

Потребляемая мощность такого светильника 120 Вт.
Срок службы, заявленный производителем – 25 лет (100000 часов).

Расходы на светильник составляют 17500 рублей.

За 2,5 года расходы на электроэнергию составят 9125*0,12*4=4380 рублей. Экономия за срок службы лампы ДРЛ по расходу электроэнергии составила 9125-4380=4745 рублей. График окупаемости светодиодного светильника по сравнению с газорозрядной лампой представлени ниже:

Отличной альтернативой является замена лампы ДРЛ с цоколем E40 на светодиодную лампу, стоящиев два раза дешевле, чем вышеупомянутый светодиодный светильник. Соответственно и сроки окупаемости сократятся и составят не боле 3—5 лет.

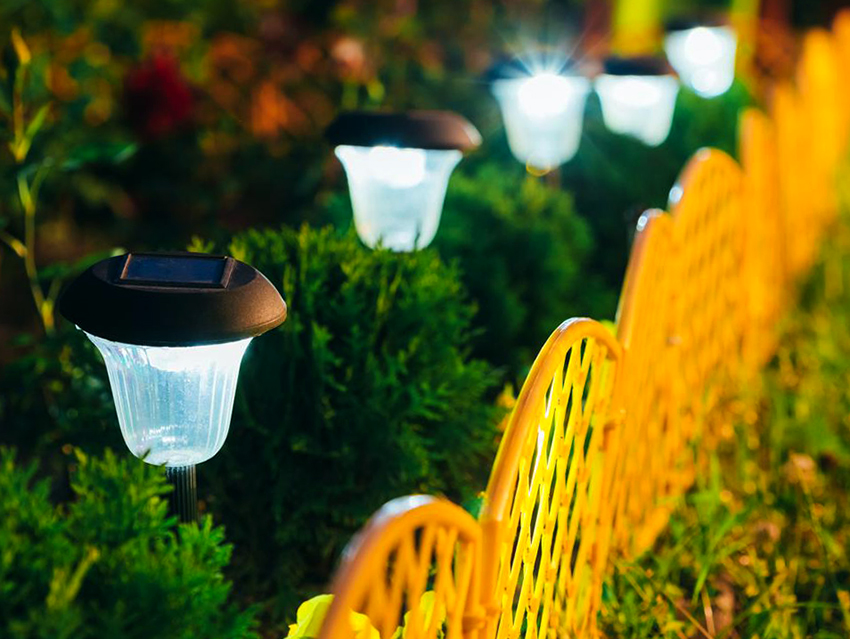

Варианты использования светодиодных светильников с солнечными батареями

В случаях, когда подведение проводки для уличного освещения невозможно или затруднено, может использоваться светильники, питающиеся от аккумуляторов, которые заряжаются от солнечных батарей в светлое время суток. Использование таких источников света имеет очевидные преимущества:

Не требуется прокладка электрической проводки
Такие светильники оснащены датчиком освещенности, который автоматически включает лампу в темное время суток
Оборудование таких светильников датчиком движения позволяет включать их автоматически в нужный момент
Нет расходов на электроэнергию
Такими светильниками можно реализовать любую интересную идею ландшафтной или архитектурной подсветки

Конструктивно такие источники света состоят из самого светильника, солнечной батареи нужной мощности, аккумуляторной батареи и блока управления. Солнечные батареи в маломощных светильниках расположены прямо в верхней части корпуса, а в более мощных устанавливаются отдельно.

автономные светодиодные светильники со встроенными или внешними солнечныи батареями

В освещении улиц они применяются мало по следующим причинам:

Для электропитания мощных ламп требуются мощные аккумуляторы, которые требуют высоких токов зарядки. Получается, что необходимо применять солнечные батареи большой площади, которые стоят немало.
Для того чтобы солнечная батарея работала в штатном режиме, необходима ее инсоляция солнечным светом. Это требует ее размещения на открытом пространстве и правильную ориентацию, чтобы за световой день она максимально зарядила аккумулятор. В пасмурные дни, зимой при снегопадах эффективность солнечных батарей резко снижается.
В зимнее время при низких температурах емкость аккумуляторов падает, что может сделать невозможным работу светильника.
Такие светильники требуют более частого технического обслуживания.
Светильники на солнечных батареях стоят в несколько раз дороже, чем те, которые питаются от сети. Светильник 60 Вт на солнечной батарее стоит примерно 150000 рублей, тогда как питающийся от сети 8000—12000 рублей.

Фонарный столб освещения высотой 4м 5м 6м 7м 8 метров

Фонарные столбы высотой 4-8 м предназначены для решения задачи паркового освещения бульвара или улицы. Сегодня можно купить фонарный столб любого вида и размера по высоте 4, 5, 6, 7, 8 метров (см. обозначение на фото), имеющий различный внешний вид и конфигурацию. Высота столбов освещения, отличная от стандартных размеров, может быть изготовлена на заказ. Оцинкованные столбы, наряду с традиционными бетонными опорами могут быть уличными, декоративными, или же иметь специальное назначение (столб для камер видеонаблюдения, мачта молниеотвода, флагшток). Уличные фонарные столбы освещения повышают видимость в ночное время для безопасного передвижения пешеходов по дорожкам. От парковых фонарей не требуется интенсивное освещение, так как здесь нет движения транспорта. Часто можно ограничиться установкой фонарных столбов освещения только на главных аллеях и проходах. Следует учитывать, что на бульвар обычно попадает также свет от прилегающих улиц. Формальное выполнение норм освещенности без учета этого обстоятельства иногда приводит к чрезмерному увеличению числа фонарей, что особенно заметно в скверах партерного типа и на бульварах с молодыми деревьями. Для садов и бульваров целесообразно применять фонари торшерного типа с венчающими светильниками со светодиодными лампами, и в определенных случаях солнечными батареями.

Высота осветительного столба в парках должна быть не менее 3 метров над пешеходными дорожками, согласно требований ГОСТа и ПУЭ. Опоры паркового освещения позволяют придать оригинальный облик бульварам и площадям, а также создать разнообразные световые эффекты. Для решения этой задачи вы можете купить декоративный столб освещения, оснащенный кронштейном с различным количеством рожков для установки фонарей светодиодных, солнечных батарей, соответственно, разместить разное количество светильников.

Уличные фонарные столбы оцинкованные

Сегодня все современные столбы освещения чаще изготавливаются из металла с цинковым покрытием. Сталь очень прочный, долговечный, надежный технологичный материал, позволяющий производить столбы для освещения разной высоты и размера от 4 до 8 метров. Опоры освещения используются для сооружения промышленных объектов, гражданских зданий, частных домов, загородных дач, городских садов, домашних парков. Столбы из оцинкованной стали отличаются долгим сроком службы, выдерживая без разрушения самые суровые условия эксплуатации в течение многих лет.

В настоящее время столбы уличного освещения, являются обязательным элементом проспектов крупных городов и переулков мелких населенных пунктах. Качественные столбы освещения, к которым крепятся парковые фонари на стандартной высоте, уличные светильники светодиодные (низкой мощности), дорожные прожекторы (высокой мощности), полностью отвечают стандартам безопасности и функциональным требованиям к наружному освещению объектов. Оцинкованные опоры долговечны, просты в эксплуатации, имеют эстетичный внешний вид, который превосходно вписывается в окружающую среду. Современные, надежные и недорогие мачты освещения высотой до 30 метров, вследствие прямой продажи от производителя опор, широко применяются для создания освещенности на трассах и дорогах, уличных площадях и бульварах, в городских парках и во дворах жилых домов. Узнать сколько стоит фонарный столб, цены на фонари уличного освещения вы можете в прайс-листе на опоры освещения.

Преимущества и недостатки

Для уличного освещения применяется множество различных ламп, которые имеют существенное отличие и различный принцип действия. Обычно могут использоваться следующие типы ламп:

классические лампы накаливания;
ДРЛ лампы;
ДРИ лампы;
лампы конструкции ДНАТ;
светодиодные излучатели.

Освещение улиц с помощью ламп накаливание в настоящее время применяют редко. Связано это с тем, что такие источники света неэкономичные, при той же номинальной мощности световой поток у них значительно ниже, чем у ДРЛ-светильников. Лампа мощностью 200Вт создает поток около 2300Лм. Экспериментально выяснено, что для освещения площади 120м2 требуется световой поток 12000-15000Лм. Также подобные лампы имеют короткий срок службы, который редко превышает 1000 часов.

Источники света ДРИ (дуговые ртутные с излучающими веществами) содержат аналогичную конструкцию ДРЛ ламп, но при этом в газ кварцевой колбы вводят дополнительные соединения галогенов с некоторыми металлами, например с Naили In. За счет этого увеличивается световой поток и существует возможность менять температуру цвета в определенных пределах. Поток света в таких устройствах достигает 95Лм/Вт.

Некоторые производители используют керамические горелки, которые не затемняются с течением времени. Геометрия дуговой колбы иногда имеет шарообразную форму, позволяющую увеличивать угол падения света. Срок службы ДРИ составляет 10000 часов.

Лампы конструкции ДНаТ являются альтернативой ДРЛ источников для освещения улиц и магистралей. Принцип действия основан на горении дуги в парах натрия. При этом достигается увеличения светового потока по сравнению с ДРЛ примерно в два раза. То есть, в среднем Лампы ДНаТ создают поток около 150Лм/Вт. Этот факт позволяет значительно экономить потребление электроэнергии, так как для освещения в заданных параметрах, можно применять ДНаТ источники, мощность которых в два раза меньше, чем у ДРЛ. Характерная особенность натриевых ламп в том, что у них цветовая температура равна 2000К, с ярко выраженным желтым свечением, которое иногда смещено к красному спектру. В связи с этим использование таких источников целесообразно только на улицах и магистралях, где нет требуемых показателей к цветовой температуре. Осуществлять освещение производственных помещений (цехов и строительных площадок) при помощи этих ламп не рекомендуется из-за искажения цветового восприятия. Стоимость натриевых источников света превышает стоимость устройств ДРЛ, при этом они чувствительны к перепадам напряжения питающей сети, температура окружающей среды ограничена пределом от -20С до +30С.

Натриевая лампа уличного освещения

Виды уличных светодиодных светильников

Среди многообразия светодиодных осветительных приборов представленных на современном рынке, для уличного освещения могут применяться следующие модели:

Подвесные.
Настенные.
Светильники, устанавливаемые на столбы.

Подвесные уличные фонари представляют собой герметичный кожух, в котором находится светодиодный элемент. Такие светильники подвешиваются на тросе или цепи к горизонтальной балке, которая располагается на значительной высоте.

Несмотря на хрупкий вид, такие элементы освещения отлично выдерживают неблагоприятные условия уличной эксплуатации, и безупречно функционируют, как в летний зной, так и в условиях отрицательных температур зимних ночей. Креплению таких светильников не страшны дополнительные нагрузки в виде снега или обледенения. Прозрачные элементы светильника надёжно защитят светильник от воздействия вандало-террористических актов, а также от града и сильного ветра.

Настенный уличный светильник, является универсальным прибором, который может быть легко установлен на любую вертикальную поверхность достаточной жёсткости.

Такой светодиодный уличный фонарь идеально подходит для освещения прилегающей к частном дому территории, и выполняет не только осветительную функцию, но и является элементом стилистического декора фасада зданий. Настенный фонарь может быть выполнен в ретро-стиле или иметь современный вид, на эффективности освещения форма светильника, практически, не влияет.

Большая часть таких светильников выполняется в виде бра, когда крепление устанавливается на стену или другую вертикальную плоскость, а плафон выносится вперёд на специальной опоре. Корпус такого светильника изготавливают из лёгкого металлического сплава, а сам плафон — их толстого стекла или пластика. Все настенные светодиодные светильники имеют степень защиты IP 44. Такие приборы надёжно защищены от прямого попадания брызг воды внутрь корпуса, поэтому могут быть установлены, как под навесом, так и на открытой площадке. Светодиодные уличные фонари также могут быть установлены на столб. Для обеспечения освещения на улице, для частного дома используются устройства, которые устанавливаются на мачты высотой до 7 метров.

Чем выше устанавливается такой фонарь, тем более мощные светодиоды должны быть применены в светильнике. Большая часть технических решений может быть выполнена на светодиодных элементах мощностью до 50 Вт. Такой светодиод, по яркости заменяет лампу накаливания в 500 Вт, поэтому такая модель легко обеспечит светом участок площадью до 1000 м2. Если необходимо осветить большую площадь на участке устанавливается несколько подобных светильников. Опору для светильника можно изготовить самостоятельно, но многие модели таких приборов реализуются вместе с мачтой различной длины.

Обзор уличных светодиодных светильников видео обязательно посмотрите

Степень защиты

При выборе уличных консольных светодиодных светильников необходимо обращать внимание на степень защиты, которая указывает на уровень защиты светильника от внешних воздействий. Степень защиты светодиодных светильников обозначается двумя цифрами

Первая цифра указывает на уровень защиты от пыли и посторонних твердых частиц, а вторая цифра указывает на уровень защиты от влаги и воды

Степень защиты светодиодных светильников обозначается двумя цифрами. Первая цифра указывает на уровень защиты от пыли и посторонних твердых частиц, а вторая цифра указывает на уровень защиты от влаги и воды.

Светильники с высокой степенью защиты подходят для установки в условиях повышенной влажности, а также в местах, где есть риск попадания пыли и грязи.

Для уличных светильников рекомендуется выбирать светодиодные светильники с высоким классом защиты, так как они обеспечивают надежную защиту от внешних воздействий и обеспечивают долгий срок службы.

Классификация степени защиты

Степень защиты светодиодных светильников классифицируется по международным стандартам и обозначается двумя цифрами. Например, IP65.

Первая цифра классификации указывает на уровень защиты от пыли и посторонних твердых частиц:

0 – без защиты от пыли;
1 – защита от крупных твердых частиц диаметром более 50 мм;
2 – защита от средних твердых частиц диаметром более 12,5 мм;
3 – защита от мелких твердых частиц диаметром более 2,5 мм;
4 – защита от очень мелких твердых частиц диаметром более 1 мм;
5 – полная защита от пыли.

Вторая цифра классификации указывает на уровень защиты от влаги и воды:

0 – без защиты от влаги;
1 – защита от падающей вертикальной капли воды;
2 – защита от падающей вертикальной капли воды при наклоне до 15 градусов;
3 – защита от брызг воды под углом до 60 градусов;
4 – защита от брызг воды со всех направлений;
5 – защита от водяных струй;
6 – защита от сильного водяного потока.

Требования к степени защиты уличных консольных светильников

При выборе уличных консольных светильников необходимо учитывать требования к степени защиты, которые определяются в соответствии с условиями эксплуатации и освещенности.

В зависимости от конкретных условий эксплуатации, требования к степени защиты могут различаться. Например, для освещения дорог и улиц требуется высокая степень защиты, так как светильники будут подвергаться воздействию влаги и пыли.

Также следует учитывать световой поток и мощность светильника при выборе степени защиты. Чем выше световой поток и мощность светильника, тем выше должна быть степень защиты.

Критерии выбора степени защиты

При выборе степени защиты уличных консольных светильников следует учитывать следующие критерии:

Условия эксплуатации и освещенности. Определите, в каких условиях будет установлен светильник и какой уровень освещенности требуется.
Световой поток и мощность светильника. Определите требуемый световой поток и мощность светильника, чтобы выбрать подходящую степень защиты.
Классификация степени защиты. Определите требуемую классификацию степени защиты в соответствии с требованиями и нормами.
Индекс цветовой передачи. Учитывайте индекс цветовой передачи (CRI), который определяет качество цветопередачи светильника.
Температура окружающей среды. Учитывайте температуру окружающей среды, в которой будет установлен светильник, чтобы выбрать подходящую степень защиты.
Монтаж и конструкция светильника. Учитывайте особенности монтажа и конструкции светильника при выборе степени защиты.

При выборе степени защиты уличных консольных светильников следует уделить особое внимание требованиям и нормам, а также учитывать различные приоритеты и условия эксплуатации
