Теплотехнический расчет.
Приступаем непосредственно к теплотехническому расчету, а именно — нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства. В первую очередь — определяем норму тепловой защиты из условий соблюдения санитарных норм. Согласно формулы 3 из СНиП 23-02-2003 «Тепловая защита зданий» рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:
где: n = 1 — коэффициент, принятый по таблице 6, из СНиП 23-02-2003 «Тепловая защита зданий» для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);
tint = 20°С — оптимальная температура в помещении, из исходных данных;
text = -30°С — температура наиболее холодной пятидневки, значение из исходных данных;
Δtn = 4°С — данный показатель принимается по таблице 5, из СНиП 23-02-2003 «Тепловая защита зданий» он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);
αint = 8,7 Вт/(м2×°С) — коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 «Тепловая защита зданий» для наружных стен.
Выполняем расчет:
получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;
Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.
Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий»:
Dd = (tint — tht)zht = (20 + 4,0)*214 = 5136°С×сут
Примечание: градусо-сутки ещё имеют сокращенное обозначение — ГСОП.
Далее, согласно СНиП 23-02-2003 «Тепловая защита зданий» в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:
Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,
где: Dd — градусо-сутки отопительного периода в г. Муром,
a и b — коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 «Тепловая защита зданий» для стен жилого здания. таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;
Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;
Определение толщины утеплителя

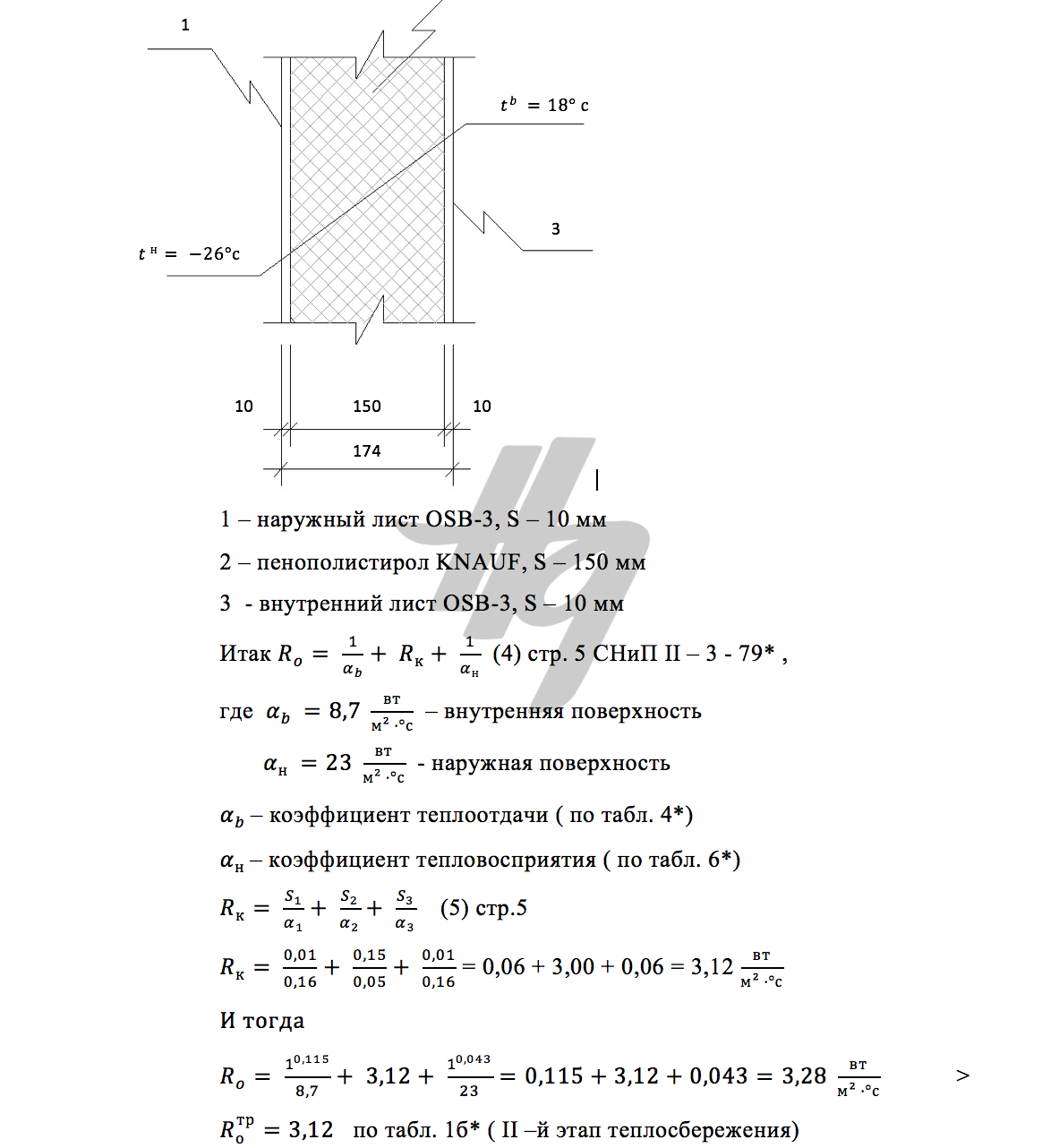

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:
где: δi- толщина слоя, мм; λi — расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).
Рассчитываем термическое сопротивление для каждого слоя 1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт. 3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт. 4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.
Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:
Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности;
Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности,
αext принимается по таблице 14 для наружных стен;
ΣRi = 0,116 + 0,104 + 0,023 — сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт
Толщина утеплителя равна:
где: λут — коэффициент теплопроводности материала утеплителя, Вт/(м·°С).
Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:
где: ΣRт,i — сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.
Из полученного результата можно сделать вывод, что
R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.
Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором «Теплотехнический расчет стены», где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.
Теплотехнический расчет здания: специфика и формулы выполнения вычислений + практические примеры
Программа «Теремок»
Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.
Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:
- расчет необходимого слоя утеплителя;
- проверка уже продуманной конструкции.
В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.
При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.
При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.
Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.
«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.
Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.
Видео инструкция по работе с калькулятором
Тепло в доме – важнейший элемент комфорта. Задача любого помещения создавать и поддерживать определенные температурные режимы. Понятно, что все эти технические условия должны закладываться и учитываться инженерами ещё на этапе проектирования сооружения. Однако, нередко мы имеем дело с уже построенным зданием – в этой ситуации наш калькулятор поможет провести расчет теплопотерь реально существующего дома или наружной стены квартиры для проверки на соответствие нормам и возможным последующем утеплением.
Теплотехнический онлайн калькулятор – его задачи и возможности
Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.
Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.
Теплотехнический расчет – методика и обоснование
Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город
Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки “Добавить слой”. В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.
Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.
Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.
Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.
Расчет тепловых потерь дома
Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей – уточним базовые данные, которые требуются ввести при расчетах.
- Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.). Вам нужно выбрать Ваш город из огромного списка стран СНГ.
- Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
- Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
- Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок. Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.
Стремитесь к 100% эфективности утепления и защиты от переувлажнения – это самые оптимальные цифры основанные на нормативных документах.
Теплотехнический расчет
Системы отопления призваны компенсировать потери тепла через ограждающие строительные конструкции: наружные стены, полы, потолки. При проведении теплотехнического расчета учитываются следующие факторы:
- среднегодовая температура и влажность наружного воздуха в соответствии с климатической зоной;
- направления и сила ветров;
- толщина наружных строительных конструкций и коэффициент теплопроводности материала;
- наличие оконных и дверных проемов, характеристики остекления;
- наличие чердачных и подвальных помещений для первых и верхних этажей.
Правильно подобрать конечные теплотехнические приборы можно только при условии полного учета всех перечисленных параметров. При проведении расчетов лучше несколько завысить показатели, в противном случае недостаток тепловой мощности может привести к необходимости переделки всей системы в целом.
При расчете теплотехнических расчетов показатели лучше зависеть.
Выбрать потребные для данной схемы отопления приборы, в частности, радиаторы можно по результатам теплотехнического расчета. В соответствии со СНиП 41-01-2003 «Отопление и вентиляция» рекомендуемая удельная мощность для жилых помещений составляет от 100 Вт на 1 м.кв. общей площади при высоте перекрытия не более 3000 мм. Эта величина корректируется специальными коэффициентами.
Как лучше учесть все факторы для точного расчета необходимой мощности приборов отопления? Следует учесть, что наличие в комнате одного или двух окон увеличивает теплопотери на 20-30%.
Если же они находятся на северной или на ветреной стороне, то поправку можно смело увеличивать еще на 10%.
Важно! Радиаторы призваны компенсировать потери тепла и их параметры должны быть рассчитаны с некоторым запасом
Достоинства навесного фасада
По сравнению с другими способами отделки, вентилируемый фасад имеет ряд положительных отличий.
Тщательный расчет текущих затрат и будущих выгод, показывает, что все расходы, со временем, окупаются сторицей.
Выполняя проектирование конструкции, важно четко представлять себе, почему вместо традиционных материалов, предпочтительнее выполнить отделку из композитных. Они не выцветают под действием солнечных лучей и ветра
Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы
Это нужно учитывать, осуществляя проектирование
Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы. Это нужно учитывать, осуществляя проектирование
Они не выцветают под действием солнечных лучей и ветра. Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы. Это нужно учитывать, осуществляя проектирование.
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.
Также можно воспользоваться таблицей:

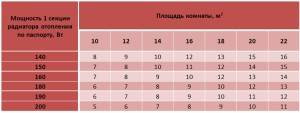

Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Формула расчета
Нормативы расхода тепловой энергии
Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.
Для чего необходим такой коэффициент? С его помощью можно:
- Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
- Варьировать температурный режим внутри помещений дома.
Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:
- Через наружные стены покидает здание до 40% тепла.
- Через полы — до 10%.
- То же самое относится и к крыше.
- Через вентиляционную систему — до 20%.
- Через двери и окна — 10%.
Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор
Это немаловажный фактор
Это немаловажный фактор.
К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:
- Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
- Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
- Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.
Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:
- Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
- Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
- При 20% — 1,0.
- При 30% —2.
- При 40% — 1,4.
- При 50% — 1,5.
И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:
Вид строительного материала
Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.
Размеры комнат и этажность здания
Схема системы отопления
Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?
- Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
- При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
- При 3,5 м — 1,1.
- При 4,5 м —2.
А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.
При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.
Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.
Проектирование водяного отопления
Водяное отопление требует грамотного расчета и проектирования системы. Если для отдельных приборов достаточно правильно подобрать мощность для каждой комнаты, для систем с трубопроводами необходимо правильно рассчитать и схему распределения тепла от котла. В первую очередь проводят расчет теплопотерь по уже упомянутым методикам. Необходимо рассчитать общие потери тепла всего дома, чтобы правильно подобрать котел.
Выбор котла
Котлы отопления для коттеджа существуют нескольких видов. Основное разделение проводится по используемому энергоносителю:
- природный газ;
- электроэнергия;
- твердое топливо – дрова, пелеты, брикеты;
- жидкое топливо – мазут, отработанное масло.
По монтажным особенностям котлы разделяют на настенные и напольные. Настенные агрегаты небольшой производительности и бывают только газовыми и электрическими. Их удобство в том, что не требуется устройство большой котельной, а возможен их монтаж в кухнях или других помещениях. Конечно, проект газового отопления предусматривает соответствие газораспределительных сетей нормам.
Котел выбирается из условий доступности и цены конкретного энергоносителя в регионе, возможностей монтажа.
Проектирование сети трубопроводов
Расчет сетей трубопроводов – ответственный процесс, от которого зависит правильность работы и равномерность распределения тепла по всем помещениям. При этом необходимо учитывать гидравлические характеристики труб и арматуры, особенности различных материалов. Рекомендуется для этих целей привлекать опытного проектировщика.
Расчет трубопроводов включает в себя:
- составление схемы сети с расположением не ней всех обогревателей, арматуры и других элементов;
- расчет диаметра трубопровода на каждом участке, исходя из скорости движения жидкости в нем;
- выбор материала трубопровода;
- компоновку котельной, распределительных и регулирующих устройств.
Сейчас существует несколько типов трубопроводов с разными характеристиками, которые используют для отопления:
- PP – полипропилен;
- PE – полиэтилен;
- PEX – сшитый полиэтилен;
- Металлопласт, который состоит из слове алюминия и пластика.
Выбор трубы проводят по максимальной температуре воды в ней и давлению.
Выбор радиаторов
Важным этапом расчета водяной системы является выбор обогревательных приборов. Для этих целей применяют радиаторы, внутрипольные конвекторы, системы теплого пола. Радиатор для каждого помещения подбирается после расчета потерь тепла в нем
Если для выбора электроприбора достаточно взять мощность из паспорта оборудования и сравнить ее с теплопотерями, то при выборе водяного радиатора важно представляет себе температуру воды в системе. В документации к радиаторам указана мощность при определенной температуре теплоносителя в виде таблицы или графика
В процессе выбора также определяют и материал радиатора
В зависимости от него приборы имеют разные теплотехнические характеристики, теплоотдачу, долговечность, цену и расчетные параметры воды. А рынке существуют такие радиаторы:
В процессе выбора также определяют и материал радиатора. В зависимости от него приборы имеют разные теплотехнические характеристики, теплоотдачу, долговечность, цену и расчетные параметры воды. А рынке существуют такие радиаторы:
- алюминиевые – легкие и качественные;
- чугунные – долговечные, но тяжелые;
- стальные – недорогие и экономичные;
- биметаллические – совмещающие в себе качества алюминия и стали, но дорогие.
- медные – дорогие, с привлекательным внешним видом.
Кроме выбора оборудования и разработки проекта следует большое внимание обратить на монтаж системы отопления
Подсчет вручную
Исходные данные. Одноэтажный дом площадью 8х10 м, высотой 2,5 м. Стены толщиной 38 см сложены из керамического кирпича, изнутри отделаны слоем штукатурки (толщина 20 мм). Пол изготовлен из 30-миллиметровой обрезной доски, утеплен минватой (50 мм), обшит листами ДСП (8 мм). Здание имеет подвал, температура в котором зимой составляет 8°C. Потолок перекрыт деревянными щитами, утеплен минватой (толщина 150 мм). Дом имеет 4 окна 1,2х1 м, входную дубовую дверь 0,9х2х0,05 м.
Задание: определить общие теплопотери дома из расчета, что он находится в Московской области. Средняя разность температур в отопительный сезон – 46°C (как было сказано ранее). Помещение и подвал имеют разницу по температуре: 20 – 8 = 12°C.
1. Теплопотери через наружные стены.
Общая площадь (за вычетом окон и дверей): S = (8+10)*2*2,5 – 4*1,2*1 – 0,9*2 = 83,4 м2.
Определяется теплосопротивление кирпичной кладки и штукатурного слоя:
- R клад. = 0,38/0,52 = 0,73 м2*°C/Вт.
- R штук. = 0,02/0,35 = 0,06 м2*°C/Вт.
- R общее = 0,73 + 0,06 = 0,79 м2*°C/Вт.
- Теплопотери сквозь стены: Q ст = 83,4 * 46/0,79 = 4856,20 Вт.
2. Потери тепла через пол.
Общая площадь: S = 8*10 = 80 м2.
Вычисляется теплосопротивление трехслойного пола.
- R доски = 0,03/0,14 = 0,21 м2*°C/Вт.
- R ДСП = 0,008/0,15 = 0,05 м2*°C/Вт.
- R утепл. = 0,05/0,041 = 1,22 м2*°C/Вт.
- R общее = 0,03 + 0,05 + 1,22 = 1,3 м2*°C/Вт.
Подставляем значения величин в формулу для нахождения теплопотерь: Q пола = 80*12/1,3 = 738,46 Вт.
3. Потери тепла через потолок.
Площадь потолочной поверхности равна площади пола S = 80 м2.
Определяя теплосопротивление потолка, в данном случае не берут во внимание деревянные щиты: они закреплены с зазорами и не являются барьером для холода. Тепловое сопротивление потолка совпадает с соответствующим параметром утеплителя: R пот. = R утепл
= 0,15/0,041 = 3,766 м2*°C/Вт
= R утепл. = 0,15/0,041 = 3,766 м2*°C/Вт.
Величина теплопотерь сквозь потолок: Q пот. = 80*46/3,66 = 1005,46 Вт.
4. Теплопотери через окна.
Площадь остекления: S = 4*1,2*1 = 4,8 м2.
Для изготовления окон использован трехкамерный ПВХ профиль (занимает 10 % площади окна), а также двухкамерный стеклопакет с толщиной стекол 4 мм и расстоянием между стеклами 16 мм. Среди технических характеристик производитель указал тепловые сопротивления стеклопакета (R ст.п. = 0,4 м2*°C/Вт) и профиля (R проф. = 0,6 м2*°C/Вт). Учитывая размерную долю каждого конструктивного элемента, определяют среднее теплосопротивление окна:
- R ок. = (R ст.п.*90 + R проф.*10)/100 = (0,4*90 + 0,6*10)/100 = 0,42 м2*°C/Вт.
- На базе вычисленного результата считаются теплопотери через окна: Q ок. = 4,8*46/0,42 = 525,71 Вт.
5. Дверь.
Площадь двери S = 0,9*2 = 1,8 м2. Тепловое сопротивление R дв. = 0,05/0,14 = 0,36 м2*°C/Вт, а Q дв. = 1,8*46/0,36 = 230 Вт.
Итоговая сумма теплопотерь дома составляет: Q = 4856,20 Вт + 738,46 Вт + 1005,46 Вт + 525,71 Вт + 230 Вт = 7355,83 Вт. С учетом инфильтрации (10 %) потери увеличиваются: 7355,83*1,1 = 8091,41 Вт.
Дата: 5 июля 2016
