Возможные неполадки с ЭПХХ
Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:
Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки
При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют;
Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера
Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна;
«Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи;
Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе;
Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.
Все перечисленные выше поломки имеют один ярко выраженный симптом, а точнее – полное или частичное отсутствие стабильности в холостом ходе автомобиля. Если такие проблемы случились именно с вами, то, в первую очередь, стоит проверить электромагнитный клапан и его блок управления, а уже потом основные жиклёры холостого хода и другие составляющие карбюратора.
цифровая электроника вычислительная техника встраиваемые системы
Как определить неисправный соленоид

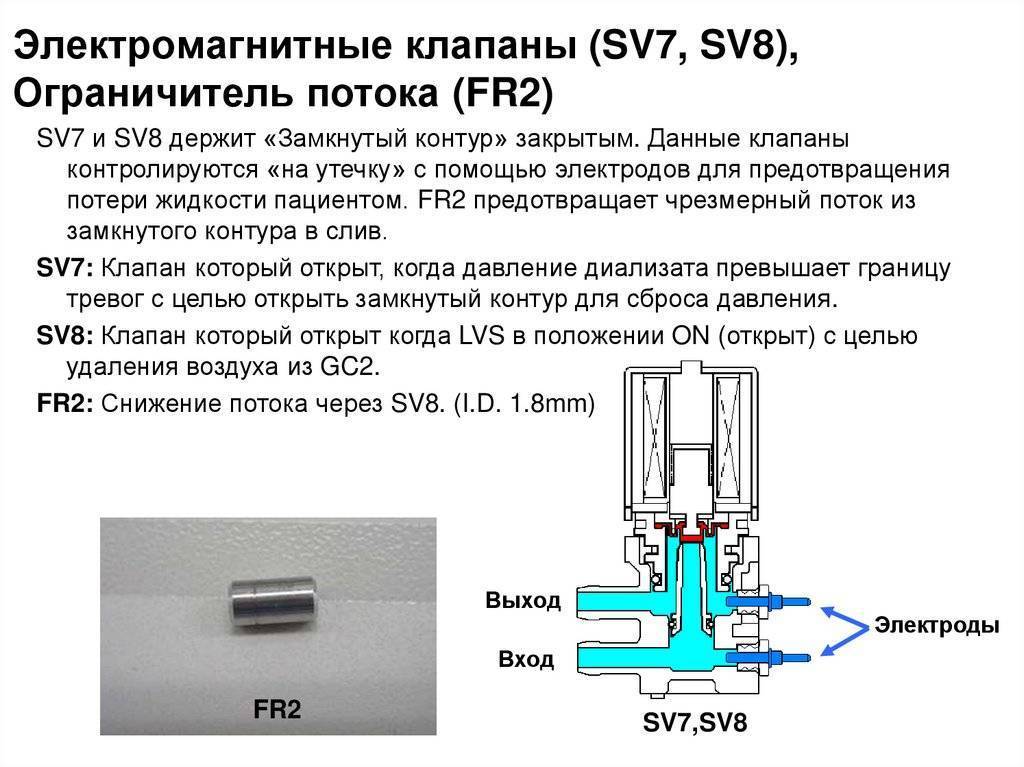

Соленоиды – это электрические компоненты с широким спектром применения. Они встречаются во всем, от электронных дверных замков до диализных аппаратов. Они состоят из тонких спиральных проводов, которые создают магнитные поля при воздействии на них тока. Обычно используемые для переключения состояния переключателей или клапанов (и их часто путают с электромагнитами, которые функционируют аналогичным образом), соленоиды чаще всего называют ключевыми компонентами пускателей двигателей транспортных средств.
Несмотря на то, что они используются во многих сложных машинах, сами соленоиды являются простыми компонентами, и диагностику неисправного соленоида можно выполнить дома с помощью подходящих инструментов.
Соленоиды легко спутать с электромагнитами, по понятной причине: два электрических компонента функционируют, основываясь на одной и той же предпосылке – что сильно скрученный провод будет генерировать магнитное поле при приложении к нему тока. Основное различие заключается в том, присутствует ли магнитный сердечник. Если спиральный провод обернут вокруг мягкого железного или аналогичного металлического сердечника, компонент является электромагнитом, и сила его магнитного поля может быть увеличена или уменьшена в зависимости от количества приложенного к нему электричества. Если этого сердечника нет, компонент является соленоидом. Поскольку соленоиды могут находиться только в двух состояниях (включен или выключен), они обычно используются в качестве простых переключателей в электронных системах.
Независимо от системы, в которой используется ваш соленоид, первые шаги по проверке потенциально неисправного соленоида включают обеспечение надлежащего функционирования соединений с остальной частью системы и батареей системы. Проверьте все провода, клеммы или другие соединения с соленоидом, а также монтаж самого соленоида, чтобы убедиться, что все подключено надежно и ни одна из клемм не подвержена коррозии. Затем проверьте, достаточно ли заряда батареи системы, и работает ли система в горячем состоянии: если батарея разряжена или температура системы слишком высокая, соленоид может не работать должным образом.
Если соленоид проходит первый набор проверок, следующие шаги будут зависеть от того, используется ли ваш соленоид как часть двигателя автомобиля. Если это не так, ваш соленоид можно легко проверить с помощью электрического мультиметра: настройте мультиметр для проверки целостности, подключите соленоид к его источнику питания, а затем проверьте положительные и отрицательные клеммы соленоида – если ваш мультиметр не подает звуковой сигнал, ток не проходит через весь соленоид, и устройство следует заменить. Если ваш мультиметр издает звуковой сигнал, но соленоид по-прежнему не работает, переключите измеритель на тестирование сопротивления и проверьте обе силовые клеммы соленоида: если показание выше 0,3 Ом, внутренняя часть соленоида ухудшилась и не проводит достаточно электричества, чтобы функционировать должным образом, тогда устройство должно быть заменено.
Если ваш соленоид используется как часть автомобиля, его все же можно проверить с помощью мультиметра, но тест на непрерывность можно выполнить без него. Найдите соленоид (обычно находящийся рядом или как часть, встроенная в стартер), а затем вставьте и поверните ключ автомобиля. Если батарея и соединения были проверены, и вы услышали щелчок стартера, но двигатель не включился, следует заменить блок соленоида стартера. Имейте в виду, что, хотя возможно, что соленоид подает достаточную мощность, столь же вероятно, что механические системы стартера со временем деградируют или ослабевают до такой степени, что функционирование соленоида легко игнорируется.
Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.
Конструкция и назначение пилотируемого клапана
Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.
Фото — Электромагнитный клапан
Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.
Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.
После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.
Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.
Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.
Фото — Соленоидные клапаны Sirai
Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.
Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.

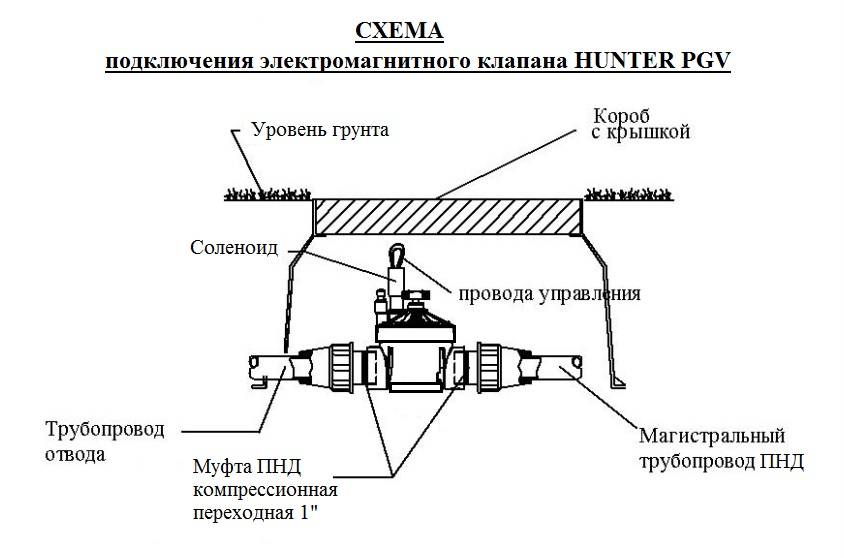

Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.
Ремонт и неисправности масляного клапана
Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.
Специалисты выделяют следующие основные неисправности редукторов:
- Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
- На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.
Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.
Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.
Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.
Чем чревато?
Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.
Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.
Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.
С этим читают
Назначение и применение электромагнитных клапанов
Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.
Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.
Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.
В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.
Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.
Устройство клапана
Основные конструктивные элементы электромагнитного клапана это:
- корпус;
- крышка;
- мембрана (или же поршень);
- пружина;
- плунжер;
- шток;
- электрическая катушка, которую еще называют соленоид.

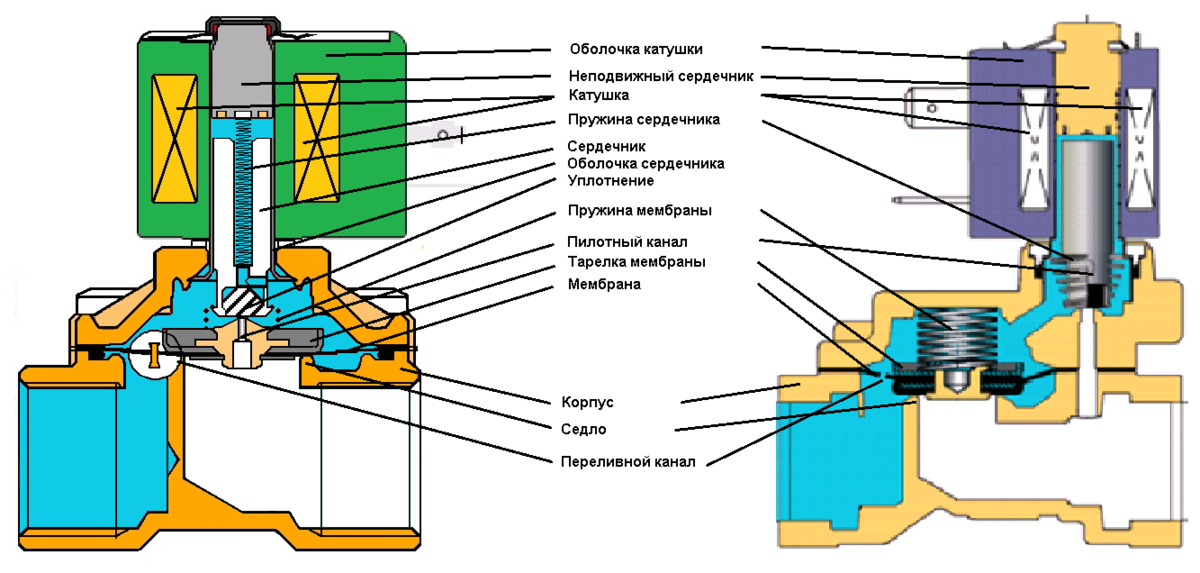

Схема устройства клапана
Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.
К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.
В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.
Принцип работы электромагнитных систем
Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.
Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.
Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.
Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.
Электромагнитный клапан карбюратора Ваз 2109
Предпосылки для проверки электромагнитного клапана карбюратора следующие: машина периодически (либо вообще постоянно глохнет на холостом ходу). Электромагнитный клапан в карбюраторе солекс предназначен для подачи топлива в первую камеру карбюратора на холостом ходу. То есть этот клапан предназначен для того, чтобы карбюратор приготавливал рабочую смесь при закрытой дроссельной заслонке. Управляет клапаном экономайзер холостого хода — электронное устройство, включающее клапан при оборотах двигателя менее 1800 оборотов в минуту, и выключающее его при оборотах выше. Принцип работы электромагнитного клапана чрезвычайно прост: есть 12 вольт на фишке клапана — он открыт и через него течет бензин, нет напряжения — клапан закрывается и подача бензина прекращается.
Электромагнитный клапан карбюратора Ваз
Обратим внимание на один важный момент: у очень многих автомобилей данного семейства экономайзер холостого хода выведен из работы. То есть напряжение на клапан подается не с экономайзера, а напрямую, при включении зажигания
Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном
Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически)
Поэтому Вам очень важно понять что управляет электромагнитным клапаном,так как сам клапан может быть исправен, а неисправна система управления клапаном. Давайте проверим сам клапан: заведите двигатель и оставьте работать на холостых оборотах (если проблема с тем, что двигатель глохнет возникает периодически). Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану
На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора
Перед этим снимите воздушный фильтр с карбюратора, чтобы облегчить доступ к клапану. На работающем на холостом ходу двигателе снимите фишку с клапана. Двигатель должен заглохнуть. Если он не заглох, значит на вашем карбюраторе неправильно настроен холостой ход, но это уже другой вопрос. То что двигатель глохнет при снятии фишки, говорит о том, что в данный момент клапан работает. Глушим двигатель и ключом на 13 выкручиваем клапан из карбюратора. Теперь проверим его работу с помощью аккумулятора.
Подключаем +12В
Найдите кусок провода длиной сантиметров 30 и подсоедините его к массе аккумулятора. Сам клапан штырьком поставьте на клемму +12В и подключите массу к корпусу клапана.
Замыкаем массу на корпус
Должен раздаться щелчок: катушка втягивает шток клапана. Пощелкайте клапаном, если каждый раз он отрабатывает, то он исправен. Если же никаких щелчков вы не слышите, то такой клапан 100% неисправен. Если получилась такая ситуация ,что клапан работает как исправный, но при этом автомобиль иногда глохнет,то купите новый. Стоит он недорого, порядка 5$.
Протекание топлива через клапан
Если же клапан работает нормально но автомобиль всегда глохнет на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапана.Теперь клапан всегда открыт. Заведите машину, отпустите педаль газа,чтобы был холостой ход. Теперь машина глохнуть не должна, так как через постоянно открытый клапан холостого хода всегда открыт проток бензину. Если же машина все равно глохнет — продуйте клапан сжатым воздухом. Причина того, что от аккумулятора клапан работает, а от фишки нет в неисправности электронного экономайзера, но это ничего страшного, большинство владельцев девяток ездят без него. Необходимо просто протянуть провод от Б катушки зажигания на фишку клапана. Включили зажигание электромагнитный клапан открылся и открыт все время до выключения зажигания. Существенного перерасхода топлива от этого не будет.
