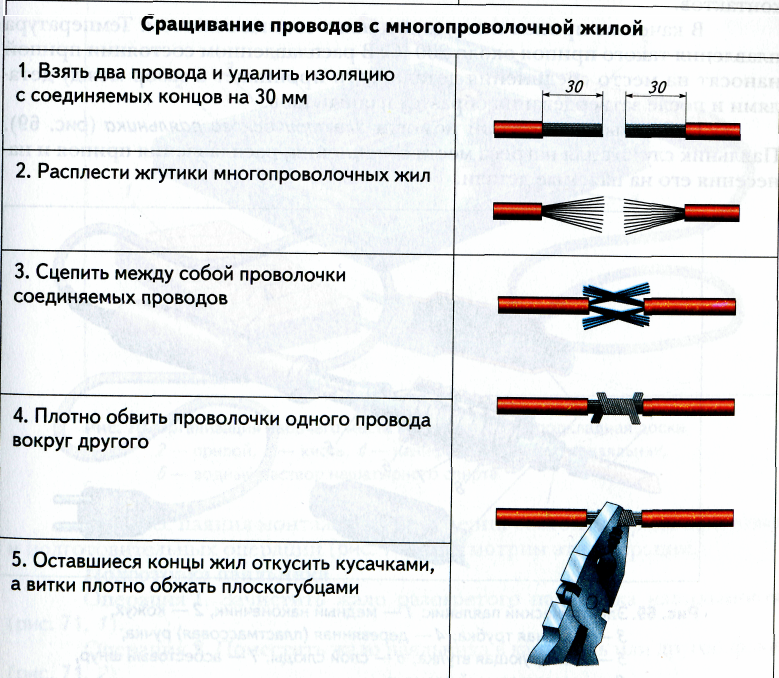

Варианты скручивания многожильных проводов
Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.
Скрутку изолированных многожильных проводов выполняют несколькими способами.
Параллельное соединение
Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.
Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.
После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.
Последовательный тип шва
Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:
- жилы зачищаются от изоляционного покрытия;
- зачищенные элементы укладываются друг на друга;
- скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
- аналогичным образом закручивается второй контакт.
Ввиду минимальной надежности соединение подходит для двух кабелей.

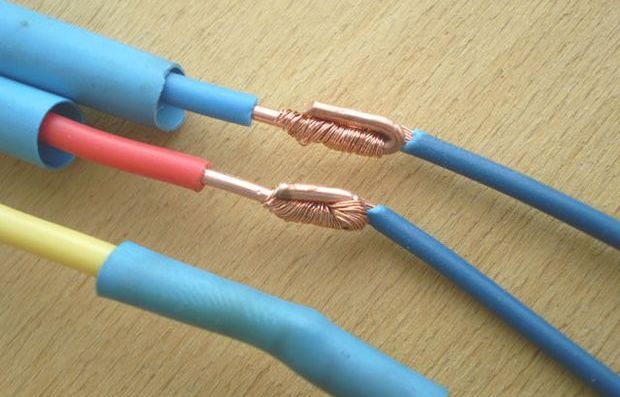

Бандажная скрутка
Оптимальный способ делать крепление многожильного провода:
- подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
- с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
- проводники укладываются параллельно;
- для фиксации жил между собой используется третий зачищенный провод.
В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.
Скрутка проводов — как сделать правильно
При соединении проводов скруткой их концы нужно очистить от изоляции не менее чем на 2-3 см. Скрутка многожильных проводов осуществляется, таким образом, чтобы обеспечить максимально возможный контакт между проводниками.
Для этого один конец провода распрямляется и соединяется с другим. Далее, вращая провода в разные стороны необходимо добиться надежного и прочного контакта. Чтобы увеличить его долговечность, а также уменьшить сопротивление, соединение рекомендуется пропаять оловом с канифолью.
При соединении одножильных проводов, их концы также зачищаются от изоляции. После этого, используя пассатижи, один провод наматывается спиралью на другой. Спираль должна быть плотной, образуя не менее 5-6 витков на проводе. Также для улучшения качества, соединение рекомендуется пропаять.
Дополнительные технологические операции
Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:
- пайка;
- сварка;
- винтовые зажимы;
- обжим в специальных пружинных устройствах;
- опрессовка.
Пайка и сварка при соединении
Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.
Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.
Применение винтовых зажимов
Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.
Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.
Использование пружинных устройств
Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.
https://youtube.com/watch?v=VSYBrqBt7Bs
С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.
Опрессовка соединяемых шнуров
При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.
Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.
Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Watch this video on YouTube
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

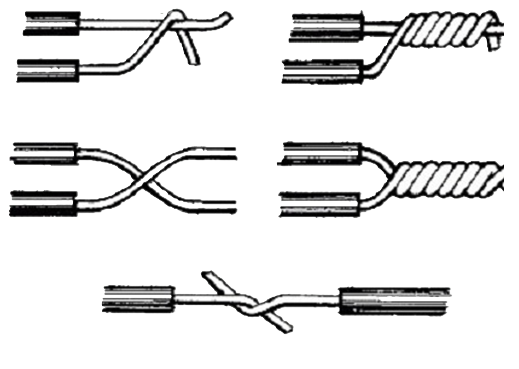

Скрутка
Самым простым и распространенным способом соединить провода является обычная скрутка.
Для такого вида соединения из оснащения требуется всего лишь нож для зачистки изоляции и пассатижи, чтобы обеспечить надежность соединения. Однако в завершении, место скрутки нужно будет заизолировать.
Скрутка производится несколькими способами.
Самый простой – это взаимное перекручивание зачищенных концов проводки.
Для надежности желательно оголить провода не менее, чем на 5 см. Далее оголенные концы перекрещиваются так, чтобы края изоляции касались, а затем губками пассатижей захватывают перекрестие проводов и вращательным движением скручивают их.
После скручивания соединение загибается в одну из сторон так, чтобы скрутка лежала параллельно проводу. Затем производится изоляция соединения.
Второй способ – тоже эффективная и простая скрутка.
Зачищенные концы проводов посредине немного изгибаются, и в месте изгиба провода зацепляются между собой.
После конец одного провода обматывается вокруг второго, тоже производиться и с другим концом проводки.
Для надежности сделанные обмотки можно немного поджать пассатижами. Затем все изолируется.
Следующий способ – бандажное соединение. Для такой скрутки понадобиться отрезок зачищенного провода.
Два провода, которые нужно соединить, кладутся параллельно друг другу так, чтобы зачищенные концы касались по всей длине.
Затем имеющимся отрезком они обматываются, получается своеобразный бандаж.
Последний из используемых способов скрутки, которые можно встретить – скрутка желобком.
Чтобы ее выполнить, из концов проводов делаются небольшие крючки, которые перецепляются между собой, а после производиться обмотка одного края провода вокруг второго.
Более сложные виды соединения проводов представлены ниже.
Теперь о способах изоляции скруток.
Зачастую для изоляции применяются разного вида изоленты. При ее использовании обматывать нужно не только место скрутки, она должна заходить на изоляцию проводов не менее 2-3 см.
Это обеспечит полную изоляцию, в том числе и от попадания влаги.
Помимо изоленты возможно использование термотрубок.
Такую трубку нужной длины одевают на один из проводов перед скручиванием.
Уже после скрутки трубка надвигается на место соединения. Чтобы она плотно обхватила проводку, ее нужно немного нагреть, к примеру, зажигалкой.
Из-за воздействия температуры трубка сожмется, обеспечив плотный обхват.
К положительным качествам скруток можно отнести простоту выполнения при минимальном оснащении, при этом они считаются вполне надежными.
Если обеспечена хорошая изоляция, то скрутка может прослужить длительное время. Также скрутка сама по себе – соединение разъемное, в любое время можно его перекрутить.
Она считается более предпочтительной в сетях, которые не закреплены и могут провисать, что особенно важно для автомобилей, где на проводку постоянно воздействует вибрация. Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя
Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя
Из недостатков отмечается невозможность соединения проводов разного сечения, сопротивление в такой скрутке может быть очень высоким, что приведет к нагреву и оплавлению изоляционного слоя.
Скруткой сложно объединить многожильные кабели. Они слишком мягкие, поэтому при растягивании возможен разрыв соединения.
Если в проводке используется несколько изолированных жил, то после изоляции каждой жилы общая толщина в месте соединения может быть очень большой.
Также скруткой не рекомендуется соединять кабели, сделанные из разного металла, к примеру, алюминия и меди.
Это скажется как на надежности, так и на повышенном сопротивлении в месте соединения проводов.
Подключение розеток
Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.
Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.
В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.
Как правильно скручивать электрические провода
Если по каким либо причинам потребовалось соединять провода скруткой, важно принять меры по максимальному уплотнению места соединения. Вначале провода освобождают от изоляции
Конкретная длина зависит от сечения, чем тоньше провод, тем меньшая потребуется длина оголённого участка. В среднем при 1.5 мм2 зачищать проводник следует на длину около 5 см. В случае многожильных проводов, при снятии изоляции следует быть особенно осторожным, поскольку отдельные тонкие жилки легко повредить, тем самым уменьшив сечение проводника. Снять изоляцию можно при помощи ножа или воспользоваться специальным инструментом для зачистки проводов.
Соединяемые жилы могут быть одинакового или различного сечения, одножильные или многожильные. При параллельном, последовательном расположении проводов или при устройстве ответвлений способы скручивания могут быть различными, варианты показаны на рисунке.
Дополнительно улучшить качество соединения, при параллельном расположении проводников, позволяет применение соединительных изолирующих зажимов (СИЗ).
Зажим представляет собой колпачок из трудносгораемого пластика. Внутри колпачка имеется стальная пружина. При накручивании СИЗ на скрутку, пружина обжимает провода, тем самым улучшая качество контакта. Внешняя пластиковая оболочка служит изоляцией места соединения.
В любом случае, правильная скрутка электрических проводов та, которая обеспечит максимально плотное прилегание проводников друг к другу. Например, при соединении более толстого одножильного провода с многожильным можно укрепить место соединения обжимкой самой жилой, как показано на фото.
Пайка проводов припоем
Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.
Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.
Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.
Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.
И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.
Как соединить провода с помощью зажимов – типа орех или под болт
Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.
Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.
Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.
Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.
После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.
Преимущества:
- небольшая стоимость;
- хорошая изоляция для «Ореха»
- можно соединять алюминиевые жилы с медными жилами.
Недостатки:
- ослабление резьбового соединения в «Орешке»;
- много изоляции для болтового соединения;
- габариты соединения подходят для больших распределительных коробок.
Способы изоляции
Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.
Изолента
Изоляционный материал для применения в сухих помещениях.
Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:
- ПВХ;
- бумага и ацетатная ткань;
- эпоксидная и полиэфирная пленки;
- стеклоткань и слюда.
Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.
Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.
Термоусадочная трубка
Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.
Монтаж изделия производится так:
- термоусадочную трубку надевают на один из соединяемых проводов;
- выполняют скрутку;
- надвигают трубку на скрутку;
- прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.
Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.
Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.
Соединительные изолирующие зажимы (СИЗ)
Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.
При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой
СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д. Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки
Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста
Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.
Пайка проводов припоем
Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.
Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.
Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.
Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.
И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.
Для чего нужно хорошая скрутка?
Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:
- площади поверхности в месте контакта;
- наличия окисной плёнки на жилах.
Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.
пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится
Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.
Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.
Как правильно скручивать провода: особенности
Считается, что ничего сложного в скручивании двух или нескольких жил проводников. Но не все учитывают некоторые нюансы, которые позволят делать качественные и надежные скрутки.
Инструмент для работы:
- Пассатижи;
- Строительный или канцелярский нож.
Данные работы, можно производить как в распределительной коробке, или отдельно от нее. Главным условием является качество выполнения работ.
В первую очередь, определяются два провода, которые необходимо соединить скруткой. Это могут быть фазные, нулевые или заземляющие проводники. Обязательно учитывайте цветовую маркировку при соединении.
Далее, необходимо зачистить соединяемые провода на длину, которая составляет 4 – 5 см. После этого, все провода прикладываются друг к другу в месте окончания изоляции. Затем, производится их скручивание вручную.
После, необходимо протянуть скрутку пассатижами. Таким образом, достигается надежность соединения, и качественный контакт ежу проводами. Торчащие острые концы проводов необходимо откусить.
Затем, скрутка изолируется. В качестве изоляционных материалов можно использовать изоленту или термоусадочные трубки.
Когда провода соединены, на данную линию подается напряжение и в сеть подключается оборудование. Через некоторое время, проверяется температура скрутки. Если температура высокая, соединение необходимо переделать.
Скрутка или WAGO?
Cкрутка для сращивания проводов.
Скрутка для соединения проводов в распределительной коробке.
Говорят, что такое соединение проводов как скрутка(в чистом виде), запрещена
правилами ПУЭ. Это не совсем так. Не запрещена, а скорее дипломатично(или стыдливо?) не упомянута
в перечне разрешенных видов соединения.
Почему так получилось?
Одним из важнейшим показателей качества электрического соединения является величина переходного
сопротивления. Чем переходное сопротивление меньше, тем слабее нагрев соединения под действием
токовой нагрузки. Переходное сопротивление зависит от площади контакта соединяемых проводов и силы сжатия
их между собой, а так же качества его поверхности – отсутствия загрязнений и оксидной пленки.
Независимые испытания показали, что переходное сопротивление скрутки
зачастую получается несколько меньшим, нежели сопротивление
соединения выполненного например, с помощью разъема WAGO или винтового сжима.
При вытягивании и скручивании двух и более проводов, происходит их взаимная деформация,
обусловленная пластичностью металла. При достаточной длине скрутки площадь контакта может
получаться фактической больше площади контакта других соединений, что само по себе, очень неплохо.
У медных проводов эта площадь получается меньше, у алюминиевых – больше, из за меньшей твердости.
Но со временем, сила сжатия проводов в скрутке уменьшается. В меньшей степени это относиться
к медным одножильным проводникам, в большей – к алюминиевым.
Соответственно, переходное сопротивление соединения постепенно растет.
В разъеме WAGO сила сжатия поддерживается на постоянном уровне, с помощью подпружиненного
контакта, винтовому же соединению не дают ослабнуть шайбы Гровера.
Вторым неблагоприятным фактором, является неизбежное окисление поверхности скручиваемых проводов(у алюминия – мгновенное).
Избежать этого возможно, с помощью специальной смазки, не дающей кислороду находящемуся
в воздухе вступать в реакцию с металлом.
Многие виды (не все) пружинных разъемов содержат в себе подобную смазку, что безусловно
является плюсом, особенно при соединении алюминиевых проводов.
В целом, можно сказать, что недостатки соединения поводов с помощью обычной скруткой
нивелируются, при его качественном выполнении(достаточно большой длины и силы сжатия),
за счет изначально большей площади соприкосновения.
Это подтверждено многолетней практикой – существует немало примеров устойчивой работы
подобных соединений, в течении нескольких десятилетий.
К сожалению, не меньше примеров отрицательных – приводивших порой к трагическим последствиям.
Выполнение качественной скрутки, требует от человека наличия определенного профессионализма
и самое главное – ответственности.
Благодаря пресловутому человеческому фактору, неизбежны недопустимые просчеты.
Поэтому, соединение проводов например, разъемами WAGO все же намного технологичней – занимает
гораздо меньшее время, отнимает меньше сил (и места в распред. коробке) не требует
особой квалификации и дополнительной изоляции.
Самозажимные устройства
Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.
Что может привести, и порой приводит, к серьезным происшествиям.
Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.
Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.
Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.
Виды гиперкератоза матки
В норма слизистая оболочка матки представляет собой блестящую и гладкую розовую поверхность. При развитии патологии ее поверхность отекает и приобретает ярко-красный оттенок. После перехода воспалительного процесса в хроническую форму, организм начинает наращивать эпителий в местах поражения, питаясь защитить ткани.
Гиперкератоз в медицинской практике делят на следующие виды:
- Простой вид. Здесь поражаются небольшие участки эпителия, патология ни несет большой опасности здоровью пациентки.
- Пролиферативный гиперкератоз. Является тяжелой формой, часто провоцирующей злокачественные образования.
В преимущественных количествах случаев патология диагностируется у женщин старшего возраста, особенно в период менопаузы. У молодых девушек лейкоплакия встречается гораздо реже.
Гиперкератоз плоского эпителия влагалища нередко диагностируется во время осмотра пациентки на гинекологическом кресле с использованием зеркала.
Причины развития патологии
Существует множество факторов, способных привести к появлению гиперкератоза у женщин. К наиболее распространенным причинам относят:
- Рак шейки матки.
- Наличие вируса папилломы. Часто гиперкератоз диагностируют с косвенными признаками ВПЧ. Это свидетельствует о влиянии на слизистую матки вируса папилломы человека.
- Гиперкератоз плоского эпителия вульвы может развиться также на фоне некоторых венерических заболеваний. Это могут быть хламидиоз, гонорея.
- Эпителий с признаками гиперкератоза может диагностироваться у женщин после получения травмы. Чаще всего это происходит во время родов, абортов, реже при гинекологических осмотрах.
Также спровоцировать изменение эпителиального слоя могут внутренние факторы. К ним принадлежат:
- Гиперкератоз промежуточного слоя матки может появляться на фоне заболеваний органов эндокринной системы. Это могут быть патологии щитовидной железы, сахарный диабет.
- Также болезнь нередко развивается из-за наличия воспалительного процесса в женских органах.
- Нередко патологию диагностируют на фоне стрессов, хронической усталости.
- При искусственном прерывании беременности в виде аборта, маточный эпителий травмируются, что нередко вызывает его огрубение.
- Еще одной причиной может стать неправильное введение маточной спирали.
Совокупность одной или нескольких причин не может гарантировать появление заболевания у женщины, однако они значительно повышают риск развития патологии.
Изоляция соединения
Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:
- полихлорвиниловые трубки;
- изоляционную ленту;
- термоусадочные трубки;
- специальные колпачки изоляторы скрутки.
Способы изоляции проводов
Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.
На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.
Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.
