Какие виды систем заземления существуют и что такое защитное заземление?

Принцип действия зануления

Принцип действия зануления заключается в следующем процессе. Допустим, фаза питающей сети попала на корпус электрооборудования, что часто происходит в результате пробоя изоляции или других форс-мажорных обстоятельствах. В этом случае, если токопроводящие части устройства имеют защитное зануление, возникает короткое замыкание, при этом величина электрического тока мгновенно достигает максимальных значений и срабатывает автоматическая защита или выгорает предохранитель. Бытовая техника или другое оборудование обесточивается, что защищает человека от поражения электричеством и препятствует возникновению других негативных последствий.

Для того чтобы зануление сработало, нейтральный проводник должен иметь очень низкое значение сопротивления электрическому току. Только в этом случае ток КЗ будет максимальным, что обеспечит срабатывание защитных систем сети. Благодаря тому, что нейтраль имеет полное заземление на генераторе или трансформаторе, защитное зануление обеспечивает очень низкое напряжение на корпусе электрооборудования при прикосновении к нему. По большому счету, защитное зануление — это одна из разновидностей заземления, выполненная с соблюдением определенных правил и норм.

Схема заземления TN-C-S

Попытки сделать систему TN-C более безопасной и при этом не сделать ее излишне дорогой. Так появилась система, которая соединила в себе TN-C и TN-S. В данной системе до входа в здания идет один общий РЕN проводник, который разделяется на два отдельных нуля – защитный и рабочий. Они подвергаются повторному заземлению.

К сожалению, на территории России и СНГ модернизацию заземление системы TN-C начали проводить сравнительно недавно. А вот в большинстве западных стран и США такая замена имела системный характер и началась в 60-е года прошлого века. При системе заземления TN-C-S, однофазная проводка имеет три провода, а трехфазная пять проводов.

Схема подсоединения TN-C-S заземления (при невозможности ее использовать применяют ТТ заземление):

Схема системы заземления TN-C-S

В данном случае в квартире к розетке подходят три провода. Благодаря этому появляется возможность подключить заземляющий контакт евророзетки. При использовании устройства защитного отключения на участке с TN-S обеспечивает хорошую безопасность. Но вот на участке TN-C имеется возможность отгорание нуля и выхода фазного напряжения. В этой ситуации должна использоваться дополнительная система уравнивания потенциалов. Но, к сожалению не все ее используют при замене электроснабжения в домах старой постройки.

Назначение и устройство защитного заземления

Устанавливается такой тип заземляющего устройства для защиты человека от поражения электрическим током при замыкании электрической цепи вследствие различных причин. Самая распространенная причина поражения током — короткое замыкание фазы на нетоковедущие элементы электроустановки.

Функциональный тип применяется чаще для защиты производственных объектов. Посредством рабочих заземляющих устройств реализуется надежная эксплуатация оборудования электроустановки. Эффективность как рабочего, так и защитного устройства напрямую зависит от правильного выбора конфигурации заземляющих элементов и четкого производства электромонтажа.

Основным элементом системы выступает контур заземления. Он состоит из металлических заземлителей (электродов). Функциональность всей системы зависит от возможности этих заземлителей рассеивать ток. Монтировать заземляющие элементы необходимо с учетом множества факторов, напрямую влияющих на основной показатель эффективности заземлителей, — значение их сопротивления.

Монтаж устройства защитного заземления востребован практически повсеместно.

Как переводятся и расшифровываются названия систем заземления

В ПУЭ п.1.7.3 подробно описано, какие бывают системы заземления, но в названии этих схем в соответствии с требованиями Международной электротехнической комиссии (МЭК) используются знаки латинского алфавита.

Они являются первыми буквами английских и французских слов и указывают на различные особенности заземления. Именно из них составлены названия схем электроснабжения:

• T – фр. “Terre” (земля) . Указывает на подключение трансформатора или корпуса к контуру заземления.
• N – фр. “Neuter” (нейтраль) . Показывает, что линия соединена с глухозаземлённой нейтралью трансформатора.
• I – фр. “Isole” (изолировать) . В этой схеме все элементы электросхемы отделены от заземления.
• C – англ. “Combined” (комбинированный) . В данной схеме нейтральный провод N и заземляющий РЕ на всём протяжении или на одном из участков объединены в проводник PEN.
• S – “Separated” (раздельный) . Обозначает наличие раздельных проводников N и РЕ.

Кроме этих терминов в описании систем электропитания используются термины и обозначения:

• L – англ. Line (линия) , фазный провод. В трёхфазных электросетях таких проводников три, по количеству фаз.
• N – Neutral (нейтраль) , нулевой провод или рабочее заземление. Служит для протекания уравнительных токов и обеспечения равенства фазного напряжения во всех фазах.
• PE – Protect Earth (защитная земля) , защитное заземление. Служит для защиты от поражения электричеством и аварийного отключения дифзащиты и автоматического выключателя при повреждении изоляции в электроприборе с заземлённым корпусом.
• PEN – проводник , совмещающий функции рабочего и защитного заземления.

Название системы заземления состоит из двух букв, характеризующих тип схемы электроснабжения. Первая из них указывает на связь нейтрали питающего трансформатора и земли:

• Т – нейтраль глухозаземлена;
• I – нейтраль изолирована.

Вторая буква показывает связь корпусов электрооборудования с заземлением:

• N – металлические части аппаратов подключены к нейтрали питающего трансформатора.
• Т – оборудование имеет независимое заземление.

Остальные буквы показывают:

• С – совмещение рабочей нейтрали N и защитной РЕ в общем проводнике PEN;
• S – их разделение на отдельные провода.

Система заземления TN-C

Это одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нулевой провода объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы — при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение не изолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.

Система заземления TN-C: 1 — заземление нейтрали; 2 — токопроводящие части

Виды систем искусственного заземления

В классификации систем заземления есть естественные и искусственные типы заземления.

Системы заземления искусственного типа:

Виды заземления — расшифровка названия:

• T — заземление;
• N — подсоединение проводника к нейтрали;
• I -изолирование;
• C — объединение опций функционального и нулевого провода защитного типа;
• S — раздельное использование проводов.

Многих людей интересует вопрос о том, что называют рабочим заземлением. По-другому его называют функциональным. Ответ на данный вопрос даёт пункт 1.7.30 ПУЭ. Это заземлерие точек токоведущих частей электрической установки. Применяется для обеспечения функционирования электрических приборов или установок, а не в защитных целях.

Также многих волнует вопрос о том, а что такое защитное заземление. Это процесс заземления устройств с целью обеспечения электробезопасности.

Протекание электрического тока по телу человека является опасным для жизни и основным способом защиты от поражения электричеством, согласно ПУЭ п.1.7.51, является заземление корпуса электроприбора.

Оно может выполняться разными методами и в, зависимости от схемы электроснабжения, для этого используются различные системы заземления, описание и технические требования к которым имеются в соответствующих разделах ПУЭ.

Друзья очень прошу Вас подписаться на мой канал чтобы не пропустить новые выпуски. Также большое спасибо за ЛАЙК!

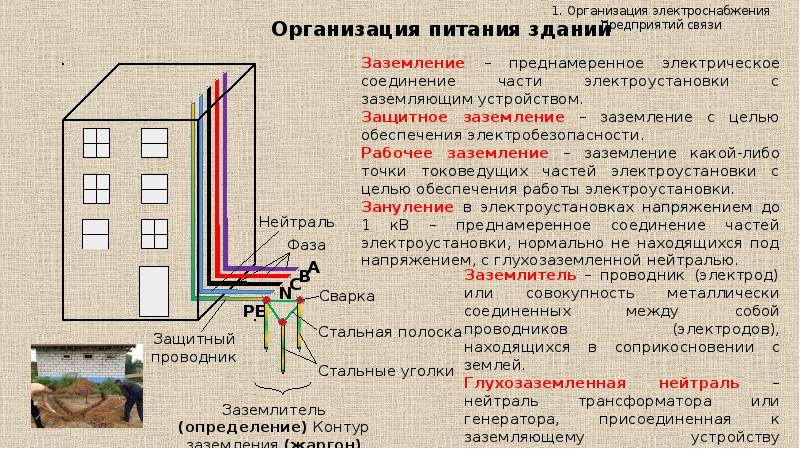

Что такое заземление

Для начала, вспомним, что такое заземление. Заземление это специальное соединение электроустановки или оборудования с заземляющим устройством. В свою очередь, заземляющее устройство это совокупность независимых заземлителей и заземляющих проводников.

На практике заземление это ряд заземлителей (например, металлических стержней или уголков), вбитых в землю и соединенных между собой металлическими полосами. Вбитые заземлители образуют контур заземления. Подсоединение электроустановки и оборудования к контуру заземления и есть заземление электроустановки и оборудования.

Можно разделить заземление на рабочее и защитное.

• Рабочее или фактическое заземление должно присутствовать во всех домах, независимо от наличия электричества. Оно служит, как минимум для молниезащиты дома.
• Защитное заземление относится к домам с подведенным электропитанием и необходимо, для безопасной работы электроприборов и оборудования. Защитное заземление связано с источниками электропитания.

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
3. Опоры ЛЭП.
4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

• неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
• стальной уголок (толщиной от 4 миллиметров);
• листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

Обратите внимание! Согласно требованиям Правил устройства электроустановок, контур должен иметь, по крайней мере, два соединения с проводниками. По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки

Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

Защитное заземление обустраивается для:

• всего электрооборудования и машин, не установленных на глухозаземленных опорах;
• электрических шкафов, металлических коробов распредщитов;
• трубопроводов с силовыми кабелями;
• оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Обратите внимание! По нормативам ПУЭ заземление электрических сетей с номиналом напряжения 42 вольта (при переменном токе) или 110 вольт (при постоянном токе) осуществляется в обязательном порядке

Схемы заземления частных домов своими руками: 380 В и 220 В

Определение понятия

Если сказать кратко и простыми словами, то:

Заземление – это устройство, которое защищает человека от поражения электрическим током, если всё электрооборудование соединено с землей. В аварийной ситуации опасное напряжение «стекает» на землю.

Защита – основное назначение заземления. Оно заключается в подключении дополнительного, третьего заземляющего проводника в проводку, который соединен с таким устройством, как заземлитель. Он, в свою очередь, имеет хороший контакт с землей.

Заземление бывает рабочим и защитным по назначению. Рабочее нужно для нормального функционирования электроустановки, защитное нужно для обеспечения электробезопасности (предотвращения поражения электрическим током).

Обычно заземление (заземлитель) выглядит как три электрических прута вбитых в землю, на одинаковом расстоянии друг от друга, расположенных в углах равностороннего треугольника. Эти пруты соединены между собой металлической полосой. Вы могли видеть такие пруты около домов и сооружений.

Также вы могли заметить, что на стенах многих зданий внутри или снаружи закреплены металлические полосы, иногда выкрашенные желтыми и зелеными чередующимися полосами – это заземляющая шина, она тоже соединена с заземлителем. Заземляющая шина нужна для того, чтобы не тянуть от каждой электроустановки заземляющий провод.

Классификация систем заземления

Общепринятая классификация систем заземления осуществляется по следующим основным признакам:

• Состояние нейтрали электросети (заземленное или изолированное).
• Способ ее прокладки от подстанции с понижающим трансформатором до конечной электроустановки потребителя.
• Особенности подключения нагрузки к нейтральной жиле.

Основным документом, согласно которому производится классификация этих систем, являются ПУЭ (правила устройства электроустановок). В них подробно рассматриваются характерные признаки, согласно которым принято различать действующие защитные системы. Для их обозначения применяются английские буквенные символы T, N, I, C и S, которые расшифровываются как «заземление», «нейтраль», «изолированное», «общая» и «раздельная».

Действующие системы заземления

• TN-C, из обозначения которой следует, что на всем протяжении трассы нулевой рабочий N и защитный PE проводники объединены в общую шину PEN (C – это «common»).
• TN-S, означающая раздельную прокладку упоминавшихся выше проводников («Select»).
• TN-C-S, из названия которой следует, что на части трассы проводники PE и N объединены, а начиная с какого-то места они прокладываются раздельно.

На практике также встречаются редко используемые системы TT и IT, применяемые только в исключительных случаях. Такой уникальный способ построения заземляющей структуры как система с изолированным нулем, например, востребован при электроснабжении сооружений, где необходимо обеспечить высокий уровень безопасности. В частности, это касается электрооборудования, устанавливаемого на горнодобывающих шахтных предприятиях. Объясняется это тем, что при подземных работах нередки случаи скопления взрывоопасных газов, а система IT, особенностью которой является пониженное искрообразование, в этом случае является самой безопасной.

Системы заземления типа TN-S, TN-C, TN-C-S

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

• Т – нулевая точка (нейтраль) – соединена с землей;
• I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

• T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
• N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

Следует расшифровать эти понятия.

Таблица 1.

C	S	C-S
В данном случаи нулевое защитное и рабочие проводники совмещены в одном проводнике по всей длине (PEN-проводник).	нулевой рабочий проводник (N)и нулевой защитный проводник (РЕ) –имеют разделение.	PEN проводник будет разделен на определенном участке сети на два раздельных PE и N проводника.

И так следует поподробнее рассмотреть эти три подтипа.

Периодичность проверки

Для проверки текущего состояния ЗУ согласно требованиям ПУЭ проводятся периодические испытания заземляющих контуров. Они позволяют убедиться в соответствии их параметров (сопротивления стеканию тока, в частности) установленным нормативам.

В ПУЭ также оговаривается, что периодичность проверки (испытаний) действующих систем зависит от класса самого проводимого обследования. Так, визуальные осмотры заземляющих конструкций должны проводиться не реже одного раз в полгода. Если та же процедура сопровождается выборочным вскрытием почвы в вызывающих подозрения местах – проверки проводятся не реже раза в 12 лет. Нормы и сроки проверок для различных конструкций заземляющих устройств могут несколько отличаться от рассмотренных показателей (смотрите монографию Р. Н. Карякина под тем же названием).

В заключение отметим, что после ознакомления с предложенным материалом заинтересованный пользователь сможет четко представить себе, для чего нужно заземление и как оно обустраивается. Знание всех тонкостей этого вопроса поможет ему уберечь себя и своих близких от опасности поражения электрическим током. Кроме того, умение разбираться в них обеспечит сохранность эксплуатируемого на объекте электрооборудования.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла72Не помогла8

Системы TN

Такие конструкции отличаются наличием глухо заземленной нейтрали и подсоединением к ней всех способных проводить электроэнергию элементов сети.

Подключение к нейтрали производят используя нулевые проводники.

Электрошкафы, щиты и корпуса приборов, подключают к проводнику PEN. Выполняется это для создания короткого замыкания, при пробивании проводки на корпус, в результате чего, защитные автоматы обесточивают сеть, идущую на вышедший из строя участок сети, таким образом, предупреждая поражение током людей, находящихся поблизости.

Система с нулевым и расчлененным рабочим проводником

Система TN-S

Система TN-S для безопасности оборудована двумя, а не одним нулевым проводом, один из них служит как защитный провод, а второй используется в качестве нейтрального проводника, подключенного к глухо заземленной нейтрали. Эта конструкция сегодня является самой безопасной, способной эффективно защитить от удара электричеством.

Принцип работы этой конструкции состоит в том, что используют всего одну фазу для подачи рабочего напряжения и ноль.

Разводку производят проводом из трех жил, одна из которых служит как нуль и подключается к вводному проводу.

Система c проводом PEN и двумя нулями

Система TN и TN-C-S

Здесь характерно использование в определенном месте оборудования, соединенного с нулевым проводом, расщепляющимся на два проводника: PE и N, для последующего заземления оборудования.

Для бесперебойной работы, система TN-C-S после места раздвоения, оборудуется еще одним заземлителем.

1. Простой переход на нее во время ремонта старых домов.
2. Простая конструкция защиты от молнии.
3. Возможность создания защиты проводки простыми автоматами от замыкания.

1. Риск перегорания нулевого провода вне здания, что грозит пробоем корпусов из металла электротоком.
2. Нужда в использовании оборудования для уравнивания потенциалов.
3. Сложность в создании действенной защиты внегородской черты.

Для частных, хозяйственных строений, ПУЭ советуют использовать совершенно другую систему — TT.

Типы заземляющих устройств

Заземляющим устройством называется совокупность заземлителя — металлических проводников, находящихся в непосредственном соприкосновении с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем. Различают два типа заземляющих устройств: выносное (или сосредоточенное) и контурное (или распределенное).

Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки.

Недостаток выносного заземления — отдаленность заземлителя от защищаемого оборудования, вследствие чего коэффициент прикосновения а = 1. Поэтому этот тип заземления применяется лишь при малых токах замыкания на землю и, в частности, в установках напряжением до 1000 В, где потенциал заземлителя не превышает допустимого напряжения прикосновения.

Достоинством такого типа заземляющего устройства является возможность выбора места размещения электродов с наименьшим сопротивлением грунта (сырое, глинистое, в низинах и т. п.).

Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители размещаются по контуру (периметру) площадки, на которой находится заземляемое оборудование, или распределяются по всей площадке по возможности равномерно.

Безопасность при контурном заземлении обеспечивается выравниванием потенциала на защищаемой территории до такой величины, чтобы максимальные значения напряжений прикосновения и шага не превышали допустимых. Это достигается путем соответствующего размещения одиночных заземлителей.

Внутри помещений выравнивание потенциала происходит естественным путем через металлические конструкции, трубопроводы, кабели и подобные им проводящие предметы, связанные с разветвленной сетью заземления.

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Сокращения. Расшифровка

Для тех, кому интересно, откуда берутся такие названия, как TT, TN-C-S и т.д. – это все расписано в ГОСТ Р 50571.1-2009, здесь приведу лишь небольшую расшифровку:

• Т — заземленная нейтраль (лат. Terra);
• I — изолированная нейтраль (англ. Isolation).

Вторая буква обозначает состояние открытых проводящих частей относительно земли:

• Т — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
• N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.

Последующие после N буквы обозначают совмещение в одном проводнике или разделение функций для нулевого рабочего и нулевого защитного проводников:

• S — нулевые рабочий N и защитный РЕ проводники разделены (англ. Separated);
• С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном PEN-проводнике (англ. Combined);
• N — нулевой рабочий (нейтральный) проводник (англ. Neutral);
• РЕ — защитный проводник (нулевой защитный или заземляющий проводник, защитный проводник системы уравнивания потенциалов) (англ. Protective Earth);
• PEN — совмещенный нулевой защитный и нулевой рабочий проводники (англ. Protective Earth and Neutral).

Усенко К.А., инженер-электрик,
