Схема подключения квартирного освещения — назначение и выбор

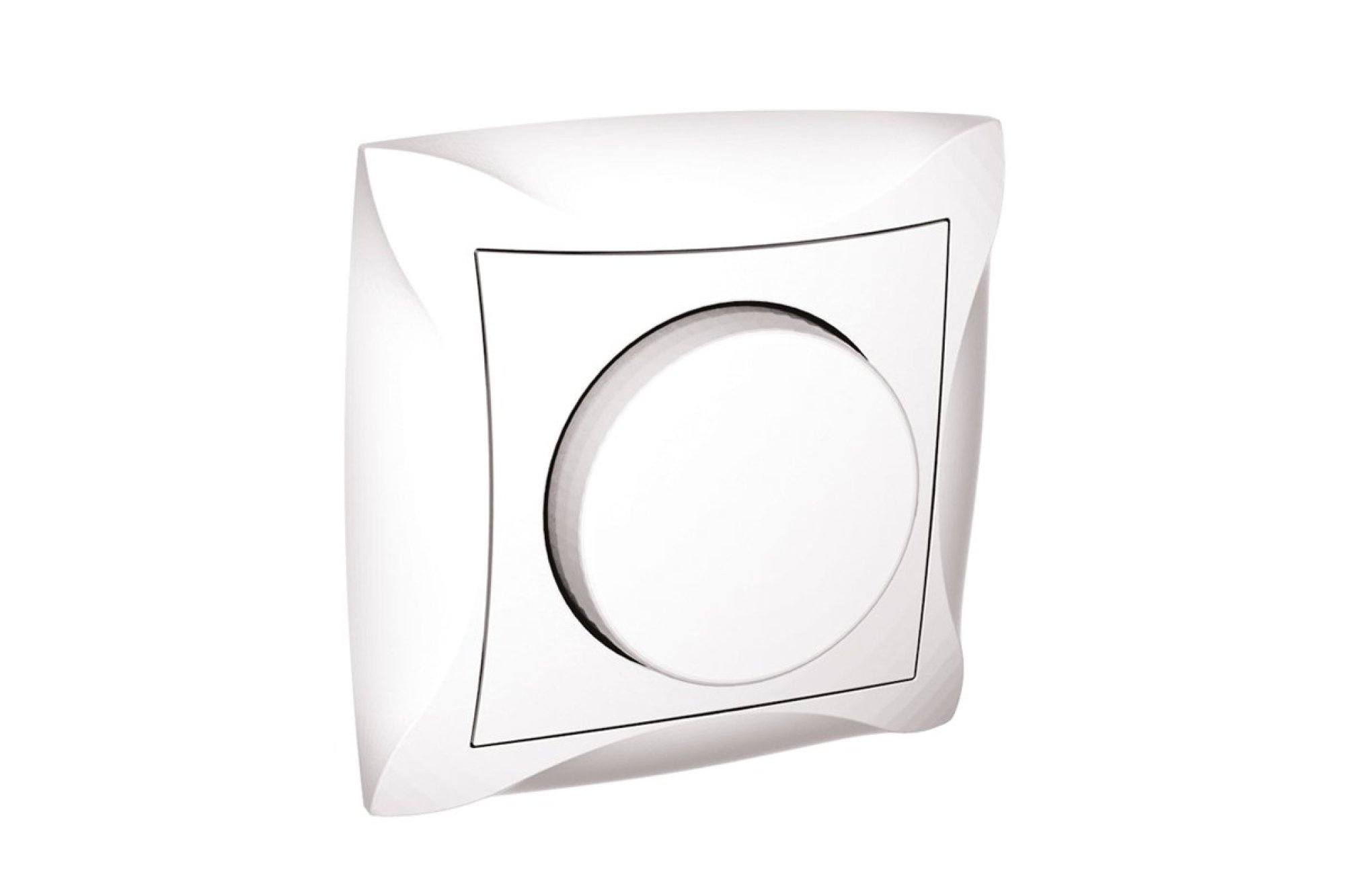

Диммеры (выключатели с регулятором)

Они представляют собой своеобразный реостат, знакомый большинству из нас со школьных уроков физики. Диммер работает по тому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Более высокое сопротивление означает меньший ток. Чем меньше сила тока, тем ярче горит лампочка, включенная в электрическую цепь. С помощью этих переключателей можно регулировать яркость, поворачивая колесико управления.

Преимуществом диммеров является энергосбережение (некоторые устройства даже выключаются сами по себе, когда в комнате никого нет) и простота использования. Но есть и минус: из-за дороговизны такие выключатели не всем по карману. Примечание: диммеры прекрасно работают с лампами накаливания, но светодиодные и более поздние современные лампы могут конфликтовать и работать со сбоями.

Способы разводки

Существует три способа разводки проводки в квартире:

• звезда;
• шлейф;
• комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Группы освещения квартиры (групповые цепи)

Прежде всего, группы освещения отделите от групп розеток. Они по типу использования и по мощности просто другие. В зависимости от количества планируемых светильников в квартире, групп освещения может быть несколько. Приведу пример. На схеме 1, вы можете видеть проект освещения квартиры с большим количеством встроенных светильников. Для этой квартиры освещение разбито на 7 групп. Торшеры относятся к группам розеток.

Нужно не путать устройство нового освещения в квартире и уже готовой электропроводки, стандартной квартиры с ремонтом. В первом случае вы сами планируете всю разводку электропроводки и основываетесь только на выделенной вам мощности. Во втором случае, все уже сделано за вас, вся электропроводка разбита на группы, в том числе созданы и группы освещения квартиры.

Альтернатива

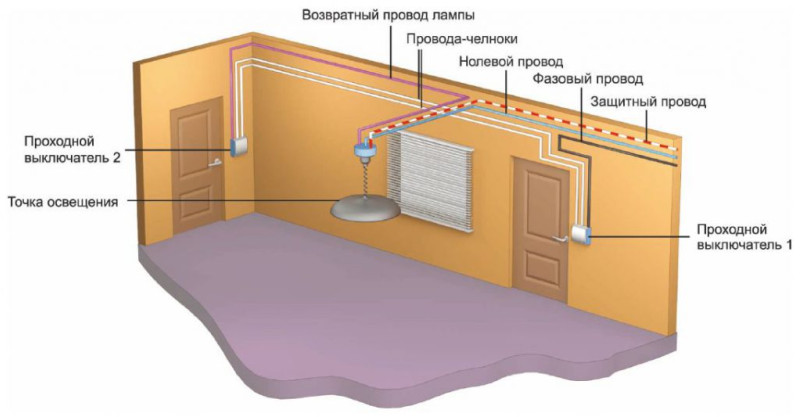

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

https://youtube.com/watch?v=9cG_VmdR4uk

Управление от импульсного микрореле

Система микрореле даёт возможность совершать переключения освещения при помощи пульсирующей подачи фазной возможности в клемму s, размещённую в его корпусе.

• Уже после 1-го импульса, который происходит от нажимания любой кнопки, микрореле подключит фазу L в клемму С объединённую посредством клеммы КЗ с отдалённым контактом лампочки основного светильника. При повторном импульсе микрореле убирает напряжённость с собственной выходящей клеммы и лампа потухает.
• Клавиши следует использовать с самостоятельным возвратом от пружин. Расположить их можно в зонах на достаточно большом расстоянии. Очень комфортно включать свет при входе в жилище, а отключать клавишей при прикроватной тумбочке.

Эти две клавиши управления светом подсоединяются параллельно. Это делает работу по подготовке подключения проще.

Электрические работы обладают характерными чертами, а также деталями. Если не иметь опыта в данной сфере, то возникнет большая вероятность неправильной работы. При большой необходимости лучше вызвать специалиста, который грамотно сделает свою работу.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м 2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

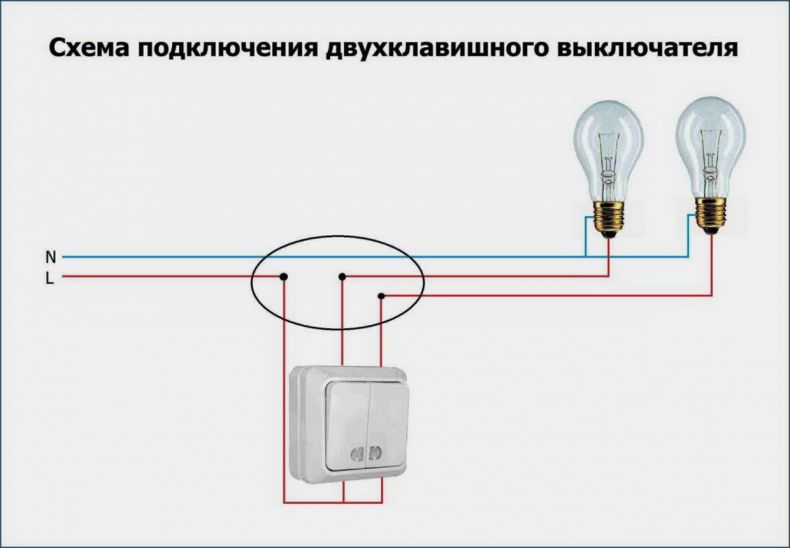

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м 2 . В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

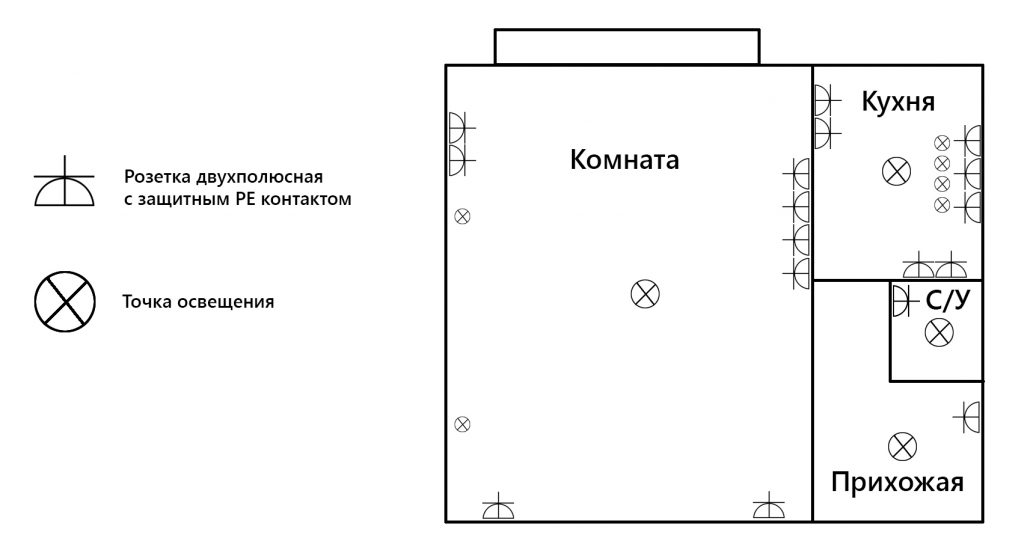

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

С чего начать составление схемы проводки в квартире

Прежде всего требуется составить общий план всей системы электропроводки, чтобы в результате не получить заблокированные мебелью розетки и выключатели.

Важно также учесть планируемые приобретения и размещение будущей техники, чтобы в тех местах имелись дополнительные источники питания. Затем можно приступать к составлению схемы электропроводки

Собираем исходные данные

Схема электроснабжения для квартиры должна составляться с учетом основных данных. Изначально следует оценить квартиру: ее площадь, количество комнат и число будущих потребителей электроэнергии.

Проанализировав исходные данные, следует подбирать кабель, рассчитывать необходимую мощность.

Какой тип проводки будем использовать

Для домов разных типов рекомендуют использовать различные типы проводки:

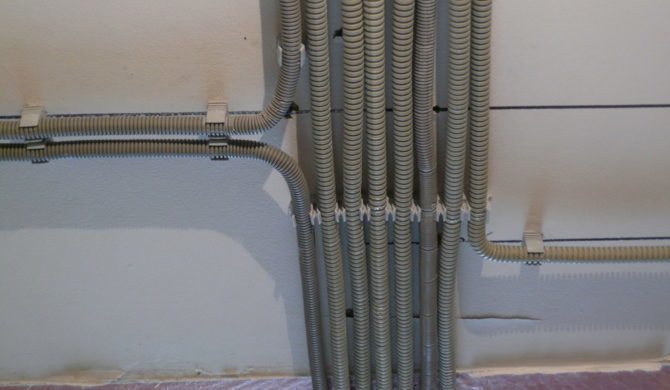

1. Наружная. Часто применяется при организации электроразводки в деревянных домах или когда нет возможности сделать внутреннюю электропроводку. В таком случае кабель размещается под плинтусом или в специальных коробах — (кабель-канал, гофра).
2. Закрытая или внутренняя чаще всего выбирается при ремонтах жилых помещений.

Чаще всего предпочтение отдается второму варианту. При современном строительстве важна эстетическая часть и огромный потенциал.

Определяемся как будем делать разводку

Электрика в квартире может быть спланирована по одной из трех схем:

1. Каждый из потребителей электроэнергии подключается через свой автомат. Для мощных приборов используется провод большого сечения. В таком случае защитное устройство рассчитано на большие токи.
2. Мощные приборы оборудуются отдельной защитой. При этом остальные устройства, розетки и приборы освещения подключаются через отдельную линию. Наиболее часто используемая схема электропроводки.
3. Освещение, розетки, мощные потребители подключаются отдельными линиями. Такую схему проводки сложнее реализовать, но проще обслуживать и ремонтировать.

Это достаточно важный этап, которому следует уделить особое внимание, чтобы избежать перебоев с электропитанием

Определяем потребителей и нагрузки

На данном этапе потребуется обойти комнаты и обозначить на схеме все потребители, начиная от телевизора и компьютера, заканчивая сварочным аппаратом, электродрелью, которые подключаются периодически

При этом важно оставить запас мощности на технику, которая, возможно, появится в будущем

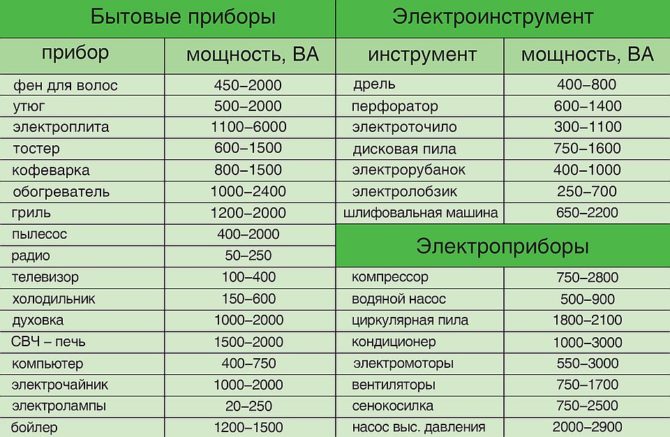

Каждый прибор имеет свой показатель потребления. Определяем суммарный показатель для всех потребителей.

Разновидности схем разводки электрики

Планировка электропроводки осуществляется по одной из существующих схем. Чтобы узнать правильный вариант для каждого конкретного случая, следует внимательно их все изучить:

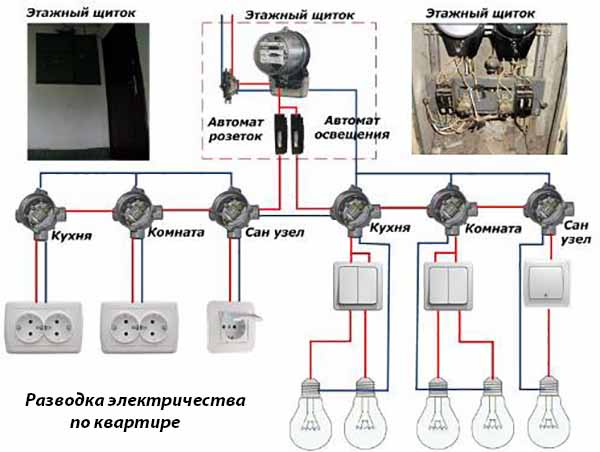

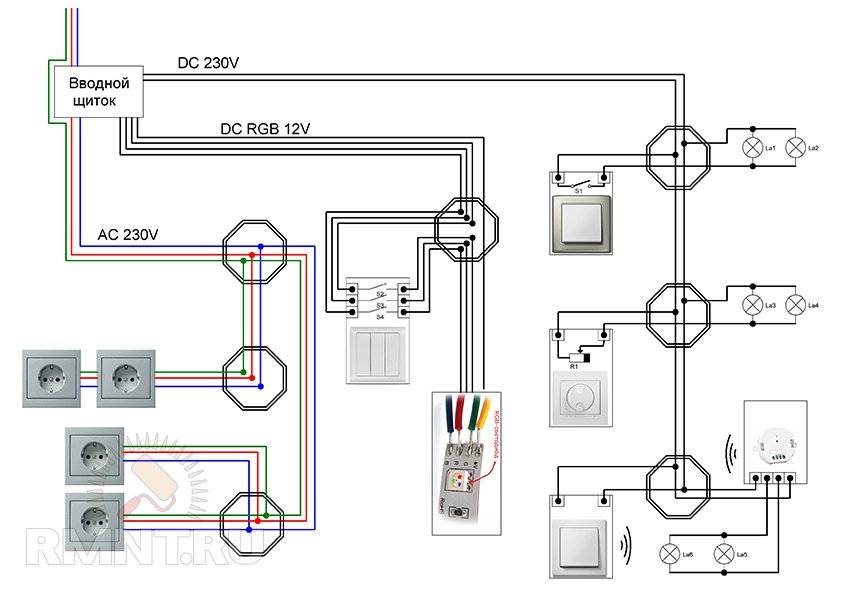

1. При помощи распределительных коробок. В каждой комнате квартиры располагаются последовательно соединенные распределительные коробки. От этих коробок идут разветвления к выключателям и розеткам. От общего электрощита из подъезда запитанный от сети кабель тянется к этим коробкам.
2. Схема разводки «звезда» предполагает подключение каждой розетки напрямую к электрощитку. В таком случае у каждого потребителя имеется свой автомат. Достаточно затратный с финансовой точки зрения и трудоемкий процесс. Потребуется большой метра проводов. При этом такая схема электрики очень удобна в ремонте, поскольку каждый элемент цепи удастся отремонтировать, не отключая от сети всю квартиру.
3. Схема «шлейф» для электроснабжения квартиры также предполагает прямое подключение к щитку, но уже не отдельно каждого потребителя отдельно, а предварительно сформировав группы.

Оптимальный вариант – использовать комбинированную схему проводки, поскольку для квартиры применять конкретную схему нецелесообразно.

Инструкция по подключению выключателя Шнайдер

Выключатели компании Шнайдер известны своей надежностью и качеством. Подключение такого выключателя требует следования основным принципам электрической безопасности и правилам, установленным производителем.

Вот последовательность действий для подключения выключателя Шнайдер:

1. Отключите электроэнергию в рабочей зоне для обеспечения безопасности.
2. Подготовьте провода, удалив изоляцию на нужной длине, и определите фазный, нулевой и заземляющий провода.
3. Подключите фазный провод к контакту выключателя, обозначенному как «L» или согласно инструкции производителя.
4. Подключите провод от лампы или источника света к выходному контакту выключателя.
5. При наличии заземления подключите заземляющий провод к соответствующему контакту.
6. Проверьте все соединения на надежность и изолируйте при необходимости.
7. Установите выключатель в монтажную коробку и закрепите его винтами или другими крепежными элементами.
8. Включите электроэнергию и проверьте работу выключателя.

Подключение выключателя Шнайдер — это задача, которую можно выполнить самостоятельно, следуя указанным выше инструкциям. Однако всегда полезно иметь под рукой инструкцию от производителя и при малейших сомнениях обратиться к профессиональному электрику. Такой подход обеспечит надежное и безопасное использование выключателя на долгие годы.

Что в ней указывают

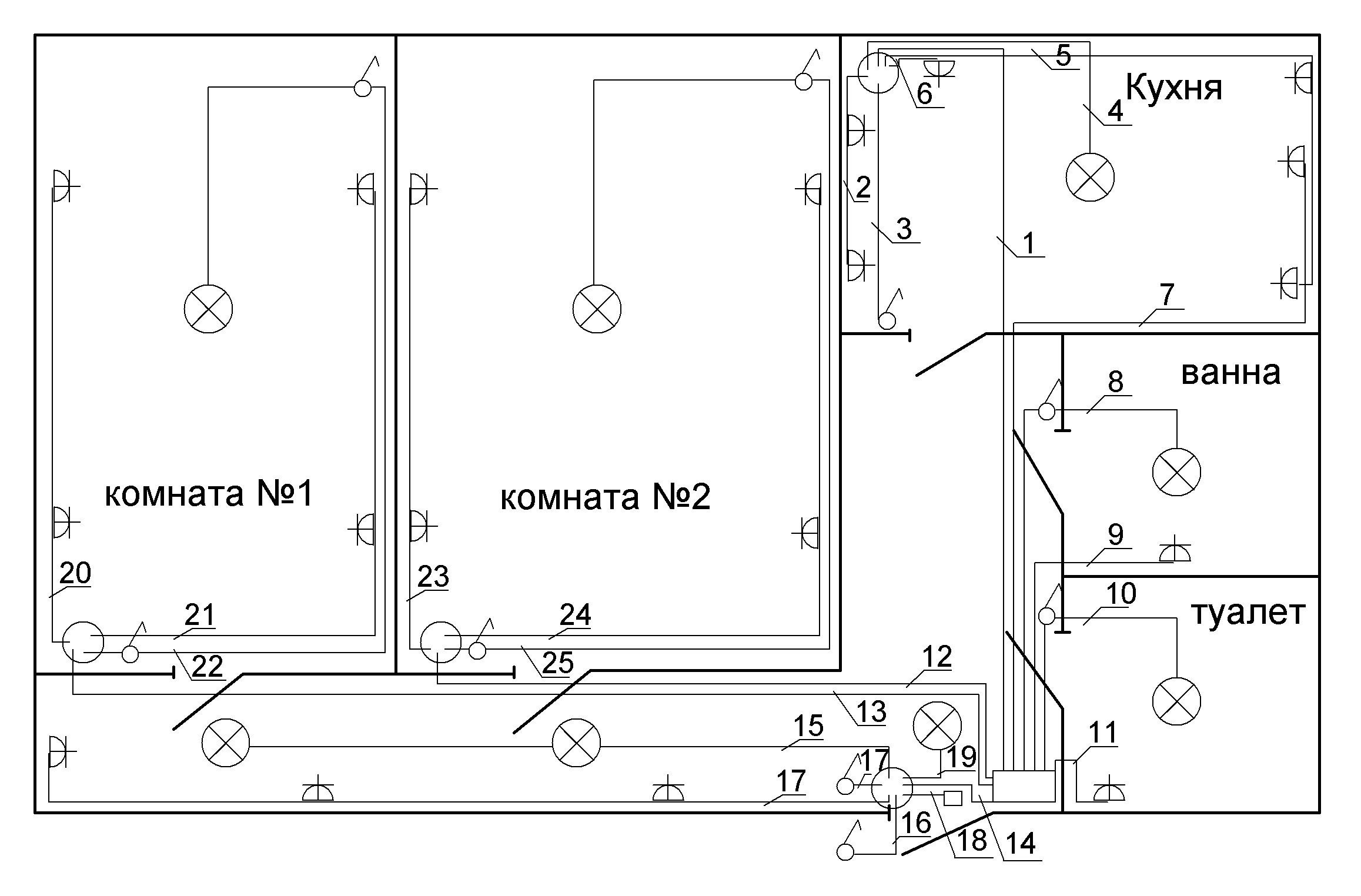

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

План электропроводки

Разделение электропроводки на группы и линии

Составляя план электропроводки, следует поделить всех потребителей на группы. Это упростит эксплуатацию и обслуживание сети. Вариантов разделения моет быть несколько. Наиболее распространенный – выделение 4 линий:

• кухонная;
• санузел;
• освещение;
• мощные бытовые приборы.

Такой квартирный вариант встречается чаще всего. Далее следует составить подробный чертеж каждой группы.

Составление электропроекта для освещения

Подключение осветительных приборов можно осуществить через одну линию. Это рационально при наличии одного мощного светильника и небольшого количества дополнительных, что не создает особой нагрузки на систему.

Если же освещение включает большое количество светильников разного типа, то лучше будет развести их по линиям, отделив более мощные в самостоятельную группу.

Составление электропроекта розеток

Продумывая расположение розеток в комнате, следует просчитать нужное количество, а также нагрузку на каждую и суммарный ток аппаратов. При превышении показателя 25А следует выделить отдельную линию.

Примеры современных разводок линий включают отдельные группы для розеток кухонных и остальных комнат.

Мощная бытовая техника

К мощной бытовой технике относится электрическая плита, стиральная машина, холодильник, электрический котел, нагреватель для воды и прочие. Схемы разводки электропроводки для таких приборов в квартире обычно составляется отдельно.

Это позволит избежать непредвиденных отключений и упростит ремонт техники, исключив необходимость отключения всего питания в доме.

Выделенная линия для кухни

Важно продумать, как правильно произвести разводку на кухне, поскольку здесь сосредоточено большинство мощной техники. Следует предусмотреть розетки под мощное электрооборудование отдельно

К тому же, такая техника должна быть оснащена собственными УЗО.

Также отдельную группу розеток стоит выделить под мобильную бытовую технику.

Помещения с повышенной влажностью

В ванной комнате электромонтаж усложнен, поскольку повышенная влажность создает особую опасность использования электротехники.

Электрическая проводка должна прокладываться с учетом следующих требований:

1. Распределительную коробку запрещено устанавливать внутри ванной. Она должна располагаться в соседней комнате.
2. Для каждого прибора должна быть предусмотрена отдельная розетка.
3. Выключатель монтируется снаружи ванной.
4. Электрокабель располагают ближе к потолку, защищая гофрой.
5. Все приборы с металлическим корпусом заземляются.

Монтаж проводится с учетом всех требований, иначе велик риск поражения жильцов.

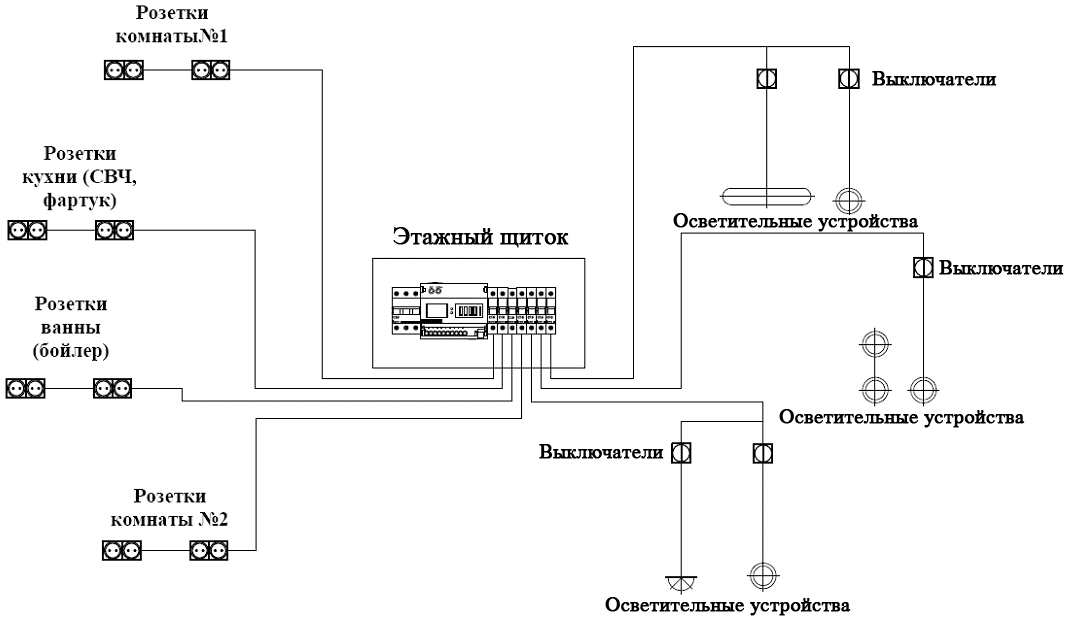

Схема квартирного щитка

Создавая схему однофазного щитка, необходимо руководствоваться следующими принципами:

1. На вводе должен присутствовать автоматический выключатель или рубильник. Наличие коммутационного устройства – обязательное требование.
2. Каждая групповая линия должна быть оборудована защитой от перегрузки.
3. Розеточные группы оборудуют УЗО.

Существует масса схем, как спроектировать однофазный щиток в квартире. Главное – наличие необходимых защитных устройств.

Расчет рабочих нагрузок сети

Для осуществления расчетов необходимы следующие данные:

• номинальная мощность электропотребителей;
• номинальный ток;
• напряжение электрической сети.

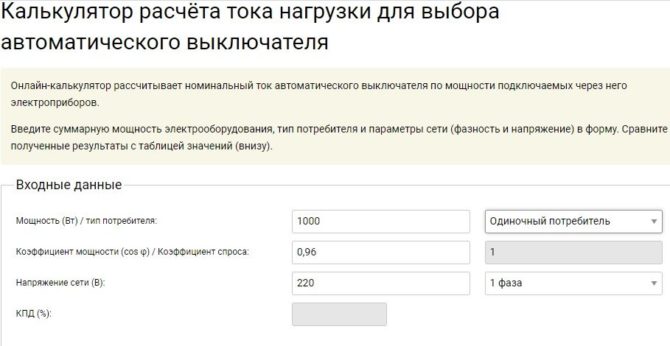

Имеются формулы, по которым можно высчитать нужный показатель. Большей надежностью обладают компьютерные программы, которые при вводе данных выдадут результат.

Материалы и инструменты для подключения аппаратов

Минимально необходимый набор инструментов для монтажа выключателей выглядит так:

• кусачки для укорачивания кабелей;
• монтажный нож для снятия изоляции;
• набор отверток для установки блоков и затяжки клеммных винтов.

Если вы планируете соединять провода в распределительной коробке методом скрутки с последующей пайкой, вам также понадобится электрический паяльник с набором расходных материалов, а также изоляционный материал – изолента или пластиковые колпачки. Если предполагается использование клемм, потребуются пружинные (зажимные) или винтовые клеммы.

Набор зажимов винтового типа.

Набор хомутов зажимного типа.

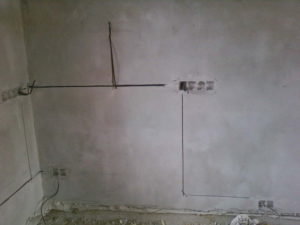

Если проводка монтируется с нуля, необходимо сделать штробы для скрытой проводки. Для этого вам понадобится один из инструментов (в порядке убывания стоимости устройства, скорости и качества работы):

• штроборез;
• болгарский;
• перфоратор;
• зубило с молотком.

Для установки розеток в бетонную или кирпичную стену необходимо сделать углубления с помощью коронки. Для открытой проводки приобретите кабельные каналы или опорные изоляторы. Чтобы прикрепить их к стене и потолку, вам понадобится дрель и дюбели.

Схема подключения квартирного освещения — назначение и выбор

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей

Распределение нагрузок на группы

Теперь рассмотрим один из самых сложных вопросов для простого обывателя — как распределить нагрузки между группами? Распределение основано на общей нагрузке и на основе типа потребителей. Давайте рассмотрим каждый из этих вопросов отдельно.

Распределение на группы по нагрузке

Базовым пунктом для нашей схемы квартирного освещения является раздел 9.6 ВСН 59 — 88. Он нормирует значение номинальных токов группового автомата. Оно не должно быть больше 16А.

Исходя из этой цифры, мы осуществляем дальнейшее распределение нагрузки по группам:

• В первую очередь нужно определиться с количеством розеток и количеством осветительных ламп во всей квартире. В этом случае необходимо нарисовать примерную карту того, что к какой розетке должно быть подключено. После этого приступаем к расчету общей нагрузки.
• К сожалению, не на всех устройствах указан номинальный ток. Это несколько усложняет расчет. Тем не менее его вполне можно сделать самостоятельно, воспользовавшись таблицей, приведенной в нашей статье.

Плата питания различных электроприборов

• Для более точного расчета можно использовать закон Ома – . В этой формуле I – наш номинальный ток, P – активная мощность устройства, которая обычно указывается в паспорте, а U – напряжение питания, которое для однофазной сети составляет 220В. Отдельно стоит коэффициент мощности cosα. Его можно найти в паспорте прибора, либо взять за него, что создаст определенный запас прочности для нашей электрической сети.
• Итак, добавляя к электроприборам номинальные токи, нужно сформировать несколько групп с общей нагрузкой чуть менее 16А. В результате можно получить пять, шесть и более групп. Не бойся. Ведь результирующая схема подключения освещения в квартире формируется при условии одновременной работы всех электроприборов.
• В идеале следует создать полученное количество групп, но это не всегда рационально. Если хотите сэкономить, то трезво подумайте, какие электроприборы реально можно включать при максимальной нагрузке на группу. И уже на основе этого вы формируете группы. Для однокомнатной квартиры должно получиться – 2 – 3 группы, а для трехкомнатной до 5 – 6 человек.

Распределение на группы по типу нагрузки

Следующим этапом распределения по группам является их формирование исходя из вида нагрузки. Кроме того, нормативными документами вводятся определенные ограничения, которые также следует учитывать.

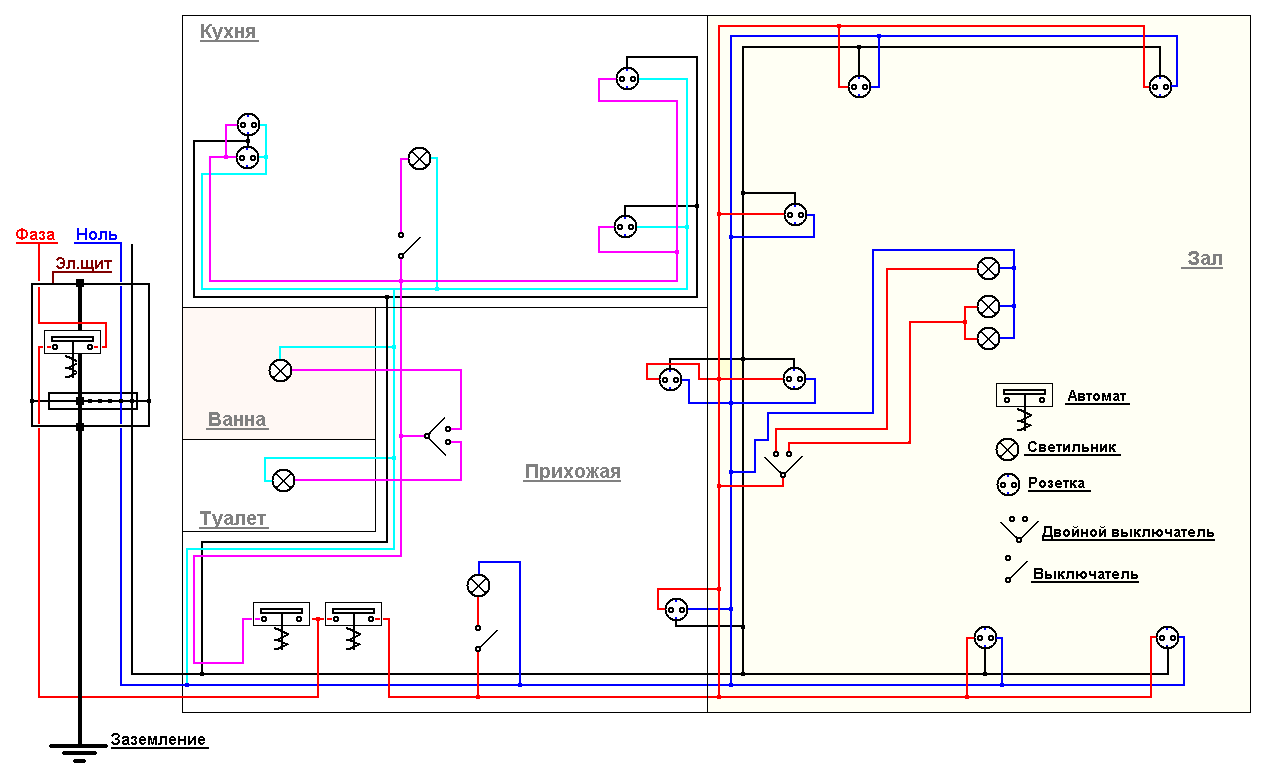

Схема электросети однокомнатной квартиры

Многие сайты рекомендуют создавать схемы подключения освещения квартиры с разделением на группу освещения и группы розеток. Это, безусловно, имеет смысл, но есть несколько но. Согласно п. 6.2.10 ПУЭ каждая группа не должна содержать более 20 светильников. Даже если использовать лампы накаливания по 100 Вт, суммарный ток такой группы будет в районе 9А.

• На мой взгляд, рациональнее объединить освещение и розетки в одну группу. Таким образом можно создать группу на 1 — 2 комнаты. И даже если он будет поврежден, электричества не будет только в этих комнатах. Если сделать свою группу освещения, то одной хватит на всю квартиру. В результате, если он будет поврежден, во всей квартире не будет света.
• Еще один аргумент в пользу объединения розеток и освещения в одну группу — простота схемы. Ведь иначе у вас будет как минимум две группы в каждой комнате. Для их разведения нужно создать две распределительные коробки. Или делать соединения в одном, что увеличивает вероятность ошибок при монтаже и при ремонте.
• Согласно пункту 7.2. Схема подключения ВСН 59 — 88 для квартирного освещения должна содержать не менее двух групп. В этом случае при смешанном распределении нагрузок розетки в кухне и коридоре должны быть в одной группе, а розетки в жилых комнатах в другой.
• Отдельно стоит отметить возможность установки розетки в ванной комнате. Согласно п. 1.7.151 ПУЭ, устанавливать его следует только через автомат УЗО, и хотя розетки с УЗО допускаются, их лучше устанавливать в распределительном щите.
• В этом случае эту розетку лучше подключить к группе розеток на кухне. Ведь дополнительная защита кухонной техники лишней не будет.

Схема электрической сети трехкомнатной квартиры

Еще один момент, на который хотелось бы обратить ваше внимание, это электрические обогреватели. Согласно п

13.15 ВСН 59 — 88 номинальная мощность таких агрегатов в квартирах не должна превышать 2 кВт. Корм им следует давать из отдельных групп.
