Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

• Что такое селективность в области электрики?
• Типы селективности электрических приборов
• Таблица селективности
• Расчёт селективности
• Карта селективности
• Селективность автоматов ПУЭ
• Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

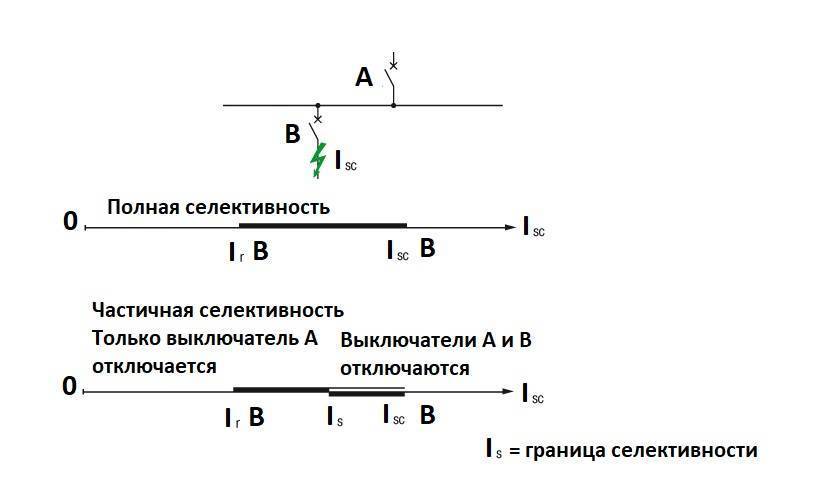

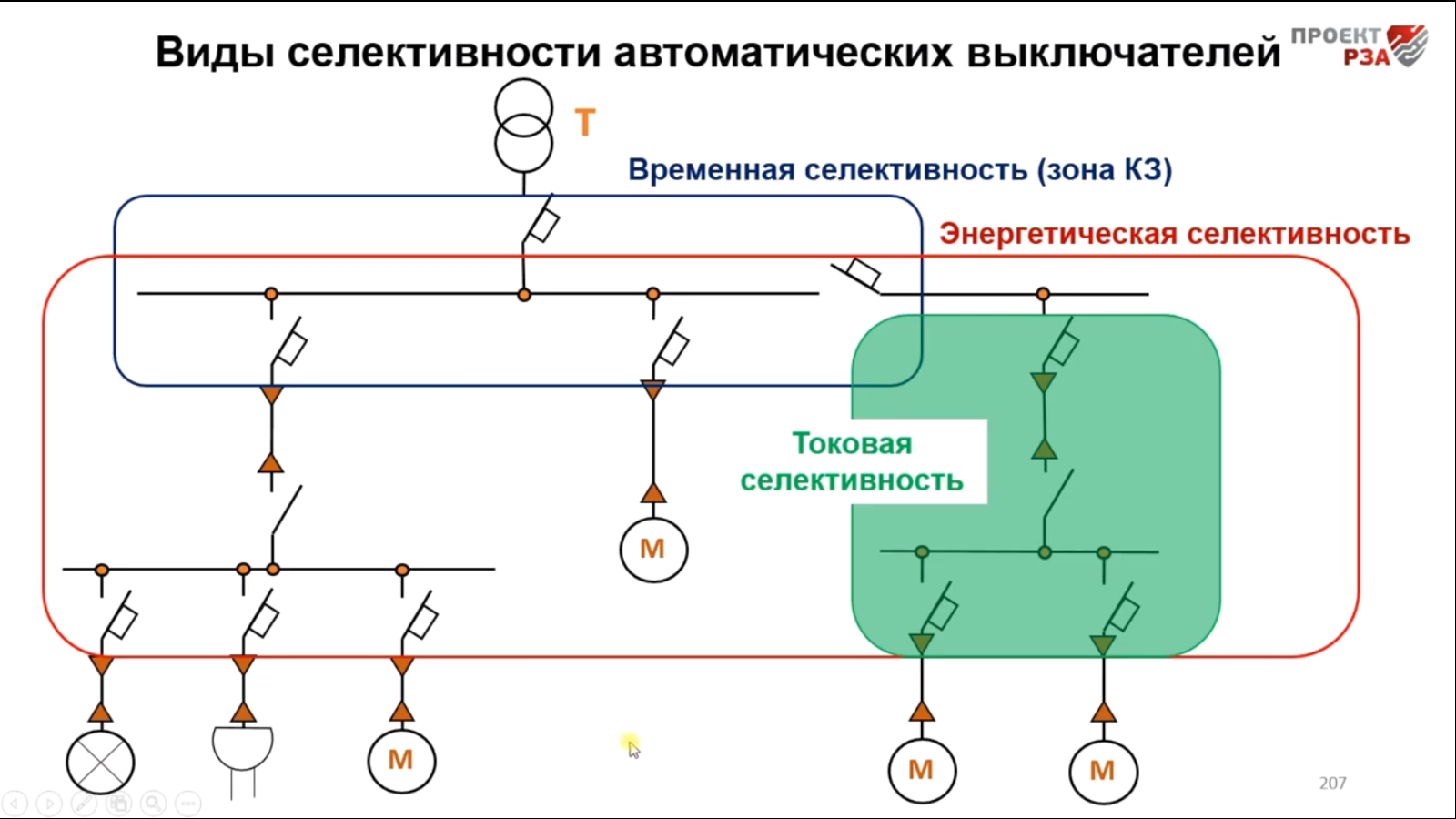

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

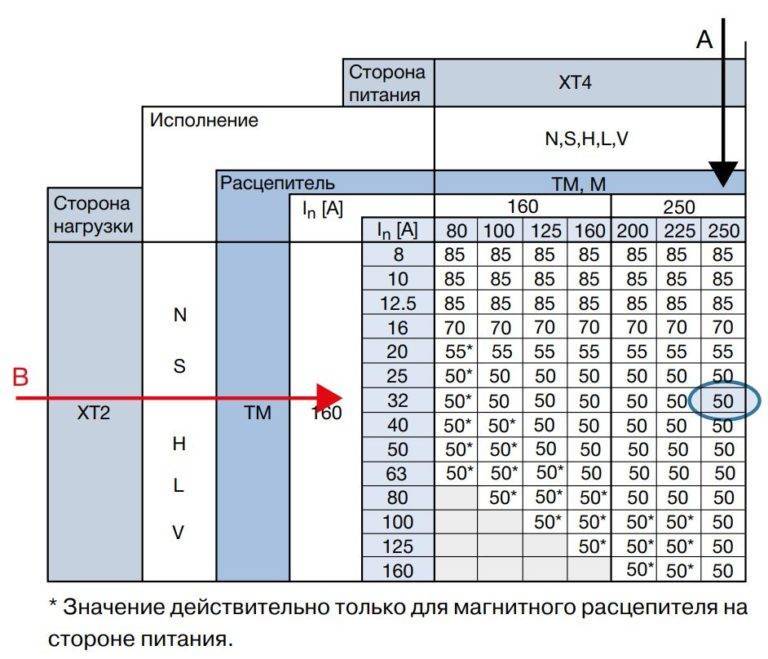

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
• — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
• — Kн.о. — коэффициент надёжности, зависящий от параметров.

Релейная защита

К релейной защите, отключающей цепь при повреждениях, предъявляются такие требования:

• селективность;
• скорость реагирования;
• чувствительность;
• надежность.

Селективность можно назвать главным условием, обеспечивающим бесперебойность и непрерывность питания электрооборудования при наличии запасного источника.

Использование выключателей и реле с высокой скоростью реагирования исключается нарушение динамической устойчивости функционирующих параллельно синхронных агрегатов. Так устраняется основная причина самых тяжелых системных аварий с точки зрения непрерывной работы потребителей.

Релейная защита также должна обладать достаточной чувствительностью к повреждениям и нештатным режимам функционирования, возникающих на подлежащих защите элементах системы. Соответствия требованию необходимого уровня чувствительности во вновь создаваемых современных электросетях добиться очень сложно.

Требование надежности предъявляется в связи с тем, что защита сети должна безотказно и корректно функционировать и отключать оборудование при любом его повреждении и возникновении нарушений, препятствующих нормальному рабочему режиму.

1. Как установить распределительную коробку для электропроводки в кирпичной, бетонной стене
2. Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
3. Монтаж твердотельного реле (схема установки)
4. Причины срабатывания дифавтомата
5. Подключение реле максимального тока

Пуэ селективность автоматических выключателей

» Разное » Пуэ селективность автоматических выключателей

instrument.guru > Электричество > Принцип работы селективности автоматических выключателей

Селективность в области электрики является одним из основополагающих понятий. Она представляет собой защиту электрических устройств от поломок или каких-либо отклонений в работе. С помощью данной функции автоматы работают дольше, повышается уровень безопасности.

• Что такое селективность в области электрики?
• Типы селективности электрических приборов
• Таблица селективности
• Расчёт селективности
• Карта селективности
• Селективность автоматов ПУЭ
• Принцип селективности для выбора выключателей

Что такое селективность в области электрики?

Селективность или избирательность – особенность релейной защиты, которая определяется умением находить неисправный элемент всей электрической системы и выключать именно его. Защита может быть двух видов: абсолютная и относительная, в зависимости от отключения участков. В первом случае более точно срабатывают предохранители на том участке, где произошло замыкание или поломка. Второй тип селективности заставляет отключаться автоматы, которые находятся выше, если защита других не вступила в действие по каким-либо причинам.

Типы селективности электрических приборов

Классификацию защиты электрических устройств можно представить в различии схем подключения:

• Полная. Если несколько приборов подключены последовательно, то на неисправность быстрее реагирует тот, что находится ближе к зоне аварии.
• Частичная. Принцип действия селективности автоматов аналогичен с полной, но существует ограничение величины тока.
• Временная. Такого рода избирательность предполагает разное время выдержки автоматов с одинаковыми характеристиками на срабатывание в случае поломки. Эта защита предназначена для того, чтобы подстраховать автоматы по скорости выключения. Например: первый начинает действовать спустя 0,2 сек, второй – 0,4 сек и т. д.
• Токовая. Принцип работы селективности тот же, что и у временной, но в этом случае параметром выступает максимальная токовая отметка. Выставляются определённые значения в порядке убывания от источника питания до объекта нагрузки. Например, при вводе 28 А., к розеткам 18 А и 12 – к свету.
• Времятоковая. Одна из самых сложных систем по защите от неисправностей. Аппараты подразделяются на четыре различные группы: A, B, C и D, каждая из которых реагирует на ток. В этом случае сложно составить схему защиты автоматических выключателей при коротком замыкании. Наиболее эффективна защита будет при первой группе А. Её используют в основном для электронных цепей. Наибольшую популярность и распространённость получили аппараты типа С, однако следует серьёзно отнестись к их установке.
• Зонная. Этот способ защиты используется чаще всего в промышленности, так как он является дорогостоящим и довольно сложным. За работой электрической сети следят специальные приборы. При достижении установленного значения все данные передаются в центр контроля, где выбирается аппарат для выключения. Селективность этого вида предполагает наличие специальных электронных расцепителей. Они действуют следующим образом: при обнаружении какого-либо нарушения аппарат, расположенный ниже, подаёт сигнал другому автомату, который находится выше. Если в течение 1 секунды не сработает первое устройство, включится второе.
• Энергетическая. Здесь автоматы действуют очень быстро, благодаря чему ток короткого замыкания не успевает достичь максимального значения.

Таблица селективности

Защита автоматических выключателей исправно работает обычно при маленьких перегрузках. При коротком замыкании сформировать селективность намного тяжелей. Для таких целей существует таблица селективности, которая позволяет генерировать связки с избирательностью вступления в действие. Один расчёт предназначен для одного вида аппарата. Ниже представлен пример такой таблицы, который также можно найти на интернет-сайтах производителей автоматов.

Расчёт селективности

Чаще всего защитными устройствами выступают обыкновенные автоматические выключатели. Их селективность обеспечивается с помощью верного выбора и настроек параметров. Принцип работы таких выключателей обусловлен выполнением следующего условия:

• Iс.о.послед ≥ Kн.о.* I к.пред., где: — Iс.о.послед — ток, при котором вступает в действие защита;
• — I к.пред. — ток короткого замыкания в конце зоны действия защиты;
• — Kн.о. — коэффициент надёжности, зависящий от параметров.

Значение и основные задачи селективной защиты

Безопасная эксплуатация и стабильность работы электроустановок — это задачи селективной защиты. Она непосредственно вычисляет неисправный участок и отключает его, не прерывая подачу электроэнергии на участки, которые могут быть запитаны. Селективная защита снижает нагрузку на установку и ограничивает последствия короткого замыкания.

Если автоматические выключатели работают правильно, то требования к бесперебойному электроснабжению и, следовательно, к технологическому процессу выполняются в максимально возможной степени.

Если автоматический выключатель выходит из строя из-за короткого замыкания, нагрузки питаются нормальным током благодаря селективности.

Основой селективной защиты является правило, согласно которому значение тока, протекающего через все автоматические выключатели, установленные ниже по потоку от главного автоматического выключателя, меньше, чем ток, указанный последним.

В сумме эти значения могут быть выше, но каждое из них должно быть как минимум на одну ступень ниже, чем у главного автоматического выключателя. Например, если в фидере установлен автоматический выключатель на 50 А, то рядом с ним устанавливается автоматический выключатель с номинальным током 40 А.

Выключатель состоит из следующих элементов: Рычаг (1), винтовые зажимы (2), подвижные и неподвижные контакты (3, 4), биметаллическая пластина (5), регулировочный винт (6), электромагнит (7), дугогасительная решетка (8), блокировка (9).

Используйте рычаг для включения и выключения питания на клеммах. Контакты подключаются к клеммам и фиксируются. Подвижный пружинный контакт используется для быстрого размыкания, а цепь подключается через неподвижный контакт.

Активация происходит при превышении порога срабатывания за счет нагрева и изгиба биметалла и электромагнита.

Ток срабатывания устанавливается с помощью регулировочного винта. В схему встроена дугогасительная сетка для предотвращения возникновения дуги при размыкании контактов. Корпус автомата оснащен блокировкой.

Селективность как характерная черта релейной защиты — это способность обнаружить неисправный элемент системы и отключить его от активной части энергосистемы.

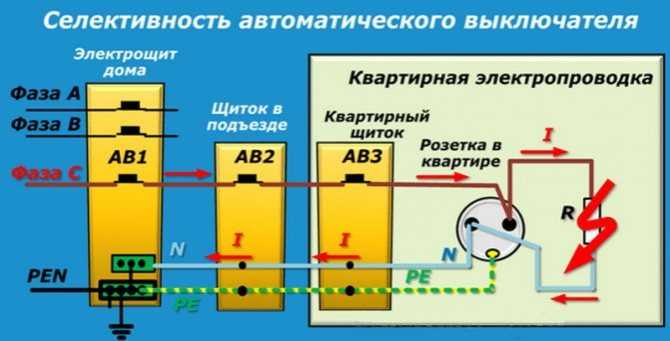

Приведенная ниже схема распределительной панели наглядно показывает, как распределяется нагрузка в отсеке. Перед установкой автоматического выключателя необходимо рассчитать общую мощность подключенных к нему устройств.

Селективность автоматического выключателя — это его способность к поочередному переключению. Если этот принцип нарушается, то нагреваются как выключатели, так и провода.

Это может привести к короткому замыканию в линии, сгоранию плавких контактов и изоляции. Все это приводит к выходу устройства из строя и пожару.

Предположим, что на крупной линии электропередачи возникла аварийная ситуация. Согласно основному правилу селективности, первым отключается выключатель, находящийся ближе всего к месту повреждения.

Если короткое замыкание произошло в розетке в обычном щитке, должна сработать защита той линии, к которой относится розетка в щитке. Если это не так, то следующим срабатывает выключатель в щитке, и только потом вводной выключатель.

Роль автоматических выключателей

Залогом безопасной работы электрической схемы служит чёткая система защиты, в основе которой лежит принцип разделения общей цепи на отдельные участки. Такое разделение позволяет быстро выявить неисправность и устранить её.

Благодаря установке селективных выключателей удаётся добиться правильной совместимости всех используемых защит и обеспечить:

• безопасность жизни людей и работы электроприборов;
• автоматическое обнаружение неисправного участка и его ремонт;
• снабжение электроэнергией участков цепи, расположенных в непосредственной близости к повреждённым зонам;
• поддержку качества предоставляемой электроэнергии.

Тот факт, что однополюсные автоматические выключатели, монтированные на фазном проводе, справляются с функцией защиты сети, не означает, что от выключателей с двумя полюсами следует полностью отказаться. Именно такие устройства защищают систему от токов, сохраняющихся в нейтраль после отключения фазного провода.

Двухполюсные автоматы устанавливают на DIN-рейку распределительного щита вместо двух однополюсных приборов. Они показывают высокую эффективность работы в квартирах и частных домах. Отключение такого устройства служит гарантией безопасного проведения любых работ с электричеством.

Автоматический выключатель, имеющий два полюса, может выполнять роль защитного и управляющего механизма в системах с технологической (кинематической, механической и др.) связью. Если обеспечить питание двух таких устройств от независимых линий, то при выходе из строя одного из них произойдёт отключение другого.

Селективность по току

Этот вид селективной защиты устанавливается в каждой электрической цепи в её начале. Если в электрической сети, состоящей из этих цепей, происходит короткое замыкание, ток увеличивается соответственно её импедансу. При этом индуктивность ограничивает скорость нарастания тока и существует некоторая минимальная величина его. Эта величина и является порогом срабатывания защиты.

При этом защитные устройства могут сработать и при несколько меньших значениях силы тока, если это необходимо. Но величина тока срабатывания должна находиться в диапазоне значений силы тока, которое будет больше чем при коротком замыкании за пределами области покрытия защиты. Пример токовой защиты цепи с трансформатором, подключенным между кабельными линиями электропередачи, показан на изображении ниже:

Преимуществом избирательности по току является возможность реагирования только на повреждения внутри защищаемой области и в привязке к потребителю, исключая аварии вне защищаемой области. Отличается быстротой срабатывания, небольшой стоимостью и схемотехнической простотой. В этом её преимущество. Недостатком является сложность настройки избирательности последовательно установленных устройств защиты при их расположении в соседних областях из-за похожести параметров процессов, определяемых аварийными ситуациями.

Советуем изучить Для чего делают аварийное освещение в доме

Селективность — защита

Селективность защиты не нарушается при внешних коротких замыканиях независимо от состояния фиксации элементов за шинами.
 

Селективность защиты обеспечивает отключение минимального числа потребителей при повреждении какого-либо участка. Для обеспечения селективности защиты ближайшие к потребителю выключатели должны иметь наименьшую и по мере приближения к источнику питания — возрастающую выдержку времени при отключении. Разность значений времени отключения двух последовательно расположенных выключателей между источником питания и потребителем называется ступенью селективности.
 

Селективность защиты в электрических сетях — избирательность при автоматическом отключении участков сети. Например, при коротком замыкании в сети участок сети с коротким замыканием должен отключиться аппаратом, расположенным перед этим участком, а не аппаратом, расположенным ближе в источнику питания, так как последний может включать и другие участки сети.
 

Селективность защиты с отсечкой трансформатора, имеющей время 0 5 сек, обеспечивается.
 

Селективность защиты плавкими предохранителями в разомкнутых сетях, как было показано выше ( см. § 2.4), достигается или путем соответствующего выбора номинальных токов плавких вставок последовательно установленных предохранителей, или путем соответствующего выбора площадей поперечного сечения плавких вставок.
 

Селективность защиты питающих линий и подстанции обеспечивается всегда, так как предохранители перегорают практически мгновенно.
 

Выбор плавких вставок предохранителей для трехфазных трансформаторов.

Для селективности защиты трансформаторов предохранители выбираются по номинальной силе тока плавкой вставки, исходя из следующих соображений: а) предохранители на стороне низшего напряжения должны защищать трансформатор от перегрузок и от коротких замыканий в сети низкого напряжения. Главный предохранитель на стороне низшего напряжения выбирают по номинальному току трансформатора. При наличии на стороне низшего напряжения нескольких ответвлений для защиты от перегрузок устанавливаются на ответвлениях предохранители, выбираемые по току ответвления; глаиный предохранитель является в этом случае защитой от коротких замыканий на оборке и резервной защитой по отношению к предохранителям ответвлений; б) предохранители на стороне высшего напряжения предназначаются для защиты от повреждений внутри трансформатора и от коротких замыканий на стороне высшего напряжения. Эти предохранители выбирают на 2 — 3-здратный ток для трансформаторов мощностью до 180 ква и на 1 5 — 2-кратный ток для трансформаторов мощностью до 320 ква.
 

Схема включения максимального реле.| Схема включения максимального реле совместно с реле времени и сигнальным реле.

Обеспечение селективности защиты различных участков сети вызывает необходимость — определенной последовательности срабатывания реле, установленных в различных ее участках.
 

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно величины номинальных токов плавких вставок предохранителей на двух смежных участках линии.
 

Чтобы обеспечить селективность защиты, токи плавких вставок предохранителей или расцепителей автоматов, установленных в одной цепи, должны по возможности отличаться не менее чем на две ступени.
 

Чтобы обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя ( в зависимости от места его установки), необходимо подбирать соответственно номинальные токи плавких вставок предохранителей на двух смежных участках линии.
 

Быстродействие и селективность защиты являются требованиями противоположного характера, и во многих случаях достижение одного из них идет в ущерб другому. В конкретных условиях при выборе рационального технического решения приходится находить компромиссное решение

При выборе типа защиты целесообразно учитывать степень важности защищаемого объекта. Более совершенная и дорогостоящая защита оправдывает себя при мощных преобразовательных установках, не допускающих даже кратковременного перерыва электропитания.
 . В противном случае селективность защиты при внешних коротких замыканиях нарушается

Для второй ступени защиты расчет параметров производится аналогично.
 

В противном случае селективность защиты при внешних коротких замыканиях нарушается. Для второй ступени защиты расчет параметров производится аналогично.
 

Применение селективных автоматических выключателей в различных отраслях

Селективные автоматические выключатели широко применяются во многих отраслях промышленности и энергетики благодаря своей способности обеспечивать надежную защиту электрических сетей и оборудования. Они позволяют избежать перегрузок и коротких замыканий, а также эффективно реагировать на аварийные ситуации.

Вот некоторые примеры применения селективных автоматических выключателей в разных отраслях:

• Электроэнергетика: селективные автоматические выключатели используются в электростанциях и электросетях для защиты основных и обратных линий передачи электроэнергии. Они обеспечивают гибкую настройку времени задержки и позволяют быстро реагировать на ситуации, такие как короткие замыкания и перегрузки.
• Промышленность: в производственных предприятиях селективные автоматические выключатели применяются для защиты электрической сети оборудования и машин от перегрузок и коротких замыканий. Они также могут быть настроены на различные чувствительности и задержки, чтобы соответствовать конкретным потребностям предприятия.
• Здания и сооружения: селективные автоматические выключатели применяются в зданиях и сооружениях для защиты электрических сетей от перегрузок и коротких замыканий. Они могут быть установлены в распределительных щитах или непосредственно на электроустановках и обеспечивают безопасность и надежность электроснабжения.
• Транспорт: селективные автоматические выключатели применяются в железнодорожных и авиационных системах электроснабжения для защиты от перегрузок и коротких замыканий. Они также позволяют оперативно отключать сбойные участки сети и минимизировать простои и аварийные ситуации.

Применение селективных автоматических выключателей во всех этих отраслях обеспечивает надежную защиту электрических сетей и оборудования, а также способствует повышению безопасности и эффективности работы систем электроснабжения.

Как построить карту селективности?

В сети последовательно установлены защитные аппараты и у каждого есть своя характеристика. Если взять любую защиту и относительно нее рассматривать схему, то защиты, находящиеся рядом с рассматриваемой, будут называться смежными.

Переводя требование селективности релейных защит на язык характеристик получаем:

Времятоковые характеристики смежных защит не должны пересекаться и между ними всегда должен быть резерв по оси времени, который называется ступень селективности

Как убедиться, что защиты селективны между собой?

Нужно, по рассчитанным уставкам, построить на одном графике все характеристики смежных защит и проанализировать график на предмет пересечений защитных характеристик. Если пересечений нет и между кривыми всегда есть промежуток по оси времени равный 0,25-0,3 с (ступень селективности для современных защит), то значит защиты селективны между собой.

Данный график называется картой селективности

Стоит отметить, что токовые отсечки смежных защит на графике могут пересекаться потому, что они их селективность обеспечивается особым выбором тока срабатывания (токовая селективность).

Характеристики защит от перегрузки и МТЗ смежных защит не должны пересекаться так как их селективность обеспечивается различными выдержками времени срабатывания (временная селективность)

Анализ карты селективности проводится визуально, либо, если построение проведено в программе, автоматически.

Селективность автоматических выключателей ПУЭ — Пожарная безопасность

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины.

Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции.

Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии.

В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму.

Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание.

За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником.

Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике.

Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже.

Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Полная селективность между модульными автоматическими выключателями

Как правило, специалисты решают задачу согласования рабочих характеристик модульных автоматических выключателей со стороны питания и нагрузки, используя токовый метод. Он основан на выборе аппаратов защиты с разными уставками по току, причём более высокие значения должно иметь оборудование на стороне питания. Для подбора автоматических выключателей используются таблицы селективности и специальное программное обеспечение. Но даже такая тщательная проработка схемы позволяет добиться лишь частичной координации рабочих характеристик модульных автоматических выключателей. Полная селективность обеспечивается только в распределительных боксах, где расчётные токи к.з. небольшие, что на самом деле редкость. Как правило, даже в квартирных щитах достигается лишь частичная селективность. Рассмотрим такой пример – в электрическом шкафу установлены автоматические выключатели с характеристикой С. Номинальный ток вводного аппарата – 32А, устройства на отходящей линии – 16А. Нижняя граница зоны срабатывания вводного автомата 5In=5·32=160А. Она же является и верхней границей срабатывания для нижестоящего автомата. 1 Очевидно, что в данном случае полная селективность не обеспечивается.

Часто задача согласованной работы автоматических выключателей со стороны нагрузки и питания во всём диапазоне сверхтоков остаётся нерешённой, что приводит к авариям. «Не так давно в одном крупном банке из-за чайника, случайно включённого в розетку «чистых» сетей 1 , и отсутствия полной селективности в распределительных шкафах были обесточены все компьютеры на этаже, что привело к потере полугодового отчёта», — рассказывает Алексей Азаров, начальник отдела электрических сетей и систем компании «ЭкоПрог».

До недавнего времени полную селективность можно было реализовать, установив в качестве вводного устройства в распределительном щите вместо модульного автоматического выключателя аппарат в литом корпусе. Для указанного оборудования возможны такие способы координации рабочих характеристик, как временной, энергетический и зонный 2 . Но данное решение не всегда целесообразно, так как оно приводит к таким последствиям, как:

• удорожание проекта;
• увеличение занимаемых распределительными шкафами площадей – аппараты в литом корпусе и воздушные автоматические выключатели по своим габаритам значительно превосходят модульное оборудование;
• сложности в установке и эксплуатации (аппараты в литом корпусе оснащаются электронными расцепителями, которые нуждаются в настройке).

«Заменить модульные автоматические выключатели на аппараты защиты другого типа для инженера означает пожертвовать компактностью и единообразием технических решений, а это не всегда возможно, — утверждает Павел Томашёв, инженер по группе изделий компании АББ, лидера в производстве силового оборудования и технологий для электроэнергетики и автоматизации. — Специально для того, чтобы решить проблему обеспечения полной координации между модульными аппаратами защиты, наша компания разработала новый селективный автоматический выключатель серии S750DR. Данное устройство – новинка для нашей страны. Оно представляет решение для достижения согласованности рабочих характеристик, при котором невозможно одновременное отключение вышестоящего и нижестоящего аппаратов. В данном модульном автоматическом выключателе реализован дополнительный токовый путь, благодаря которому обеспечивается задержка срабатывания по времени. Линейка автоматических выключателей S750DR включает в себя аппараты от 0,5 до 63А».

Селективный модульный автоматический выключатель обеспечивает координацию рабочих характеристик аппаратов защиты независимо от напряжения сети. Такой аппарат защиты не требует дополнительного питания для замыкания/размыкания контактов и для выполнения защитной функции, поскольку устройство является электромеханическим.
