Правила выбора, размещения и монтажа розеток в ванной комнате

Перечень инструментов для электромонтажа

Для качественного монтажа электропроводки в ванной необходимо иметь следующие инструменты:

• штроборез, перфоратор, дрель;
• отвертки (шлицевая и крестовая);
• отвертка-пробник;
• уровень;
• рулетка 5 м;
• плоскогубцы;
• молоток и зубило;
• нож;
• изолента.

Электроинструменты обязательно понадобятся для устройства штроб, отверстий для дюбелей или закручивания саморезов. Рулетка будет необходима на начальной стадии, чтобы точно промерять, сколько нужно протянуть кабеля от распределительной коробки к точкам. Пробником можно определить, какой провод фазный, а какой нулевой, чтобы правильно подключить светильники и выключатели.

Защита: заземление, УЗО и разделительный трансформатор

Требования ПУЭ однозначно указывают на необходимость использования для розеток в ванной комнате защитных устройств. Обязательны к применению заземление и УЗО, рекомендованное – разделительный трансформатор.

Заземляющий проводник должен подводиться не только к розеткам в ванной комнате, но и к любым другим в квартире или доме. Это гарантированная защита, предохраняющая человека от воздействия на организм фазы, которая может появиться на металлических частях корпусов электроприборов.

Автоматический выключатель отключает подачу электричества в случае возникновения в сети опасной перегрузки.

Устройство защитного отключения срабатывает в том случае, если возникает ток утечки, что происходит при замыкании фазы на корпус прибора, подключенного к розетке с заземляющим контактом. Есть способы подключения УЗО без заземления, но эффективнее всего этот защитный прибор срабатывает в том случае, если току утечки есть куда уйти. При правильном подключении и выбора защитного устройства, максимальный ток срабатывания УЗО составляет 30 мА.

Последнее из перечисленных устройств, несмотря на его полезность практически не применяется, так как требует достаточно больших капиталовложений как на покупку трансформатора, так и на его установку. По сути это стандартный трансформатор, но он не повышает или понижает напряжение, а оставляет его неизменным. Его защитные функции заключаются в том, что линия, которую он питает, напрямую не связана с общей цепью, а следовательно нет обычной в таком случае связи человека с землей. Как итог – ток утечки, который может появиться на корпусе электроприбора при пробивании на него фазы для человека будет не опасен.

Высота установки розеток и выключателей

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует.

В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати.

Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте

Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении

Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями

А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Это может быть интересно:

Где расположить розетки?

Главное условие – розетка в ванной комнате должна находиться как можно дальше от кранов и смесителей. Оптимальное расстояние – 70 см.

В некоторых случаях невозможно избежать близкого размещения, например, для унитазов с различными функциями. Для этого существуют модели разъемов с повышенной защитой от оседающего конденсата.

Установка стиральной машины производится также на определенном удалении от источников воды, розетку подключают в соответствии с длиной провода оборудования.

Остальную технику лучше распределить на несколько устройств, чтобы не создавать излишнюю нагрузку. Несложно высчитать необходимое количество приборов, исходя из мощности.

Еще один важный фактор – высота расположения.

Нужно обратить внимание на следующие моменты:

1. Следует учесть, что в холодный сезон конденсат собирается быстрее. Чем ниже подключен разъем в ванной, тем больше жидкости на него придется.
2. Нельзя монтировать приспособление близко от плинтуса. В случаях аварийного затопления оно пострадает в первую очередь, причем риск замыкания увеличится в несколько раз.
3. Рекомендуемая высота составляет 180 см, но в некоторых ситуациях допустимо выдерживать расстояние 50 см от уровня пола.

Одним из важных требований при планировании проводки является разделение комнаты на участки. В каждом из них можно устанавливать только определенное оборудование.

Как проводить разделение:

1. Нулевая область включает в себя пространство для принятия ванны или душа, здесь находится купель и кабина.
2. Первая зона ванной предназначена для второй половины чаши, умывальника или душевого поддона. Здесь разрешено монтировать водонагреватели, но розетки подходят с повышенным уровнем безопасности. Обязательно подсоединять устройство с защитной крышкой. Желательно выбирать маркировку с цифро5, от сильных струй.
3. Вертикальная плоскость должна составлять 60 см до разбрызгивателя. В этом участке запрещено располагать любую электротехнику, кроме той, которая непосредственно относится к агрегатам, то есть, системы гидромассажа и джакузи. Они должны быть рассчитаны на напряжение не выше 10 Вт. Источники питания, от которых зависят трансформаторы, выносят за пределы этой области.
4. Вторая область комнаты предназначена для установки бойлеров и светильников 2 класса влагоустойчивости. В таких приборах используется двойная изоляция, второй слой – дополнительный. Распределительные коробки, регулирующие и контролирующие узлы в этом месте не монтируют.
5. На третьем участке ванной размещают стиральную машину, расстояние от источника воды максимально удаленное. В случае использования штепсельных накладок требуется применение распределителя и УЗО. Если нет возможности подсоединения к квартирному щитку, понадобится переносное управление защитного отключения.

Ванная с зональным делением – это самый безопасный для купания вариант.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

• перед установкой линия оснащается отдельным автоматом для аварийного отключения;
• каждая розетка имеет отдельное подключение с обособленным проводом;
• розетка комплектуется кабелем заземления и оснащается крышкой;
• располагаться прибор должен не ближе 60 см от источников воды;
• монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

• индикатор для измерения напряжения;
• отвертка крестовая;
• нож или специальный инструмент для удаления изоляции;
• уровень;
• дрель;
• плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Не пропустите: Стабилизаторы напряжения

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

• проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
• установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

• монтаж проводится в обесточенной квартире;
• провода проверять индикатором перед подключением;
• нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Выбор

Определившись с местом, куда будет устанавливаться розетка, можно отправляться за покупкой. Выбрать электрическую розетку для ванной комнаты не так уж сложно, так как из всего разнообразия, представленного в магазинах, нам подходят лишь немногие.

В этой статье мы уже не раз упоминали о том, что розетка, установленная в помещении с повышенной влажностью, обязательно должна быть защищена от попадания капель воды.

Определить степень защиты поможет маркировка вида IP NN, где первая цифра демонстрирует класс защиты от пыли, а вторая – от влаги.

У розеток класса IP N0 защита отсутствует в принципе, а розетки класса IP N8 выдерживают длительное погружение под воду на глубину более 1 м.

Нам понадобится золотая середина – IP N4 или IP N5.

Влагозащищенные розетки должны быть оборудованы крышкой и резиновой гидроизоляцией. Также обязательно наличие заземления, то есть наличие третьего контакта.

Помимо всего прочего, розетки различаются по количеству подключаемых электроприборов. Самые популярные варианты – это одинарные или двойные розетки. Мы советуем покупать двойные розетки, так как они помогают сэкономить пространство и одновременно использовать два электроприбора.

Кроме того, обращайте внимание на мощность, на которую рассчитана электрическая розетка. Для подключения, например, стиральной машинки, необходима мощность не менее 16 ампер, а для более мелкой бытовой техники будет достаточно 8 ампер

Виды розеток по уровню влагозащищенности

Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.

На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:

• 0 – Контакты ничем не защищены – даже от случайных брызг.
• 1 – На контакты не попадут брызги, летящие сверху.
• 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
• 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
• 4 – Контакты защищены от брызг со всех направлений.
• 5 – Такой прибор можно поливать со шланга.
• 6 – Защита для приборов, которые могут попасть под волну.
• 7 – Защита от кратковременного погружения на глубину до одного метра.
• 8 – Полностью водонепроницаемое устройство.

Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.

Инструкция по установке розетки

Работы с электрической проводкой считаются особо сложными и опасными. Поэтому если нет опыта в этой области (или хотя бы опытных помощников), то стоит поручить установку розетки в ванной профессионалам, которые дадут стопроцентную гарантию соблюдения электробезопасности.

Если же устанавливать розетку приходится самому, то делать это нужно, соблюдая технику безопасности. В первую очередь, работать нужно в защитных перчатках. Рабочая зона должна быть полностью обесточена

Важно четко спланировать, как сделать розетку в ванной для стиральной машины: всю работу лучше разделить на шаги и продумать каждый из них, начиная от штробления стен и установки подрозетника и заканчивая монтажом и установкой самой розетки

Установка розетки начинается с определения ее местоположения, согласно описанным выше требованиям. Наносятся метки. После этого необходимо с помощью коронки для перфоратора сделать отверстие в стене под розетку.

Затем с помощью перфоратора или болгарки выбиваются глубокие штробы для проводов в кабель-канале. Более легким вариантом будет пробить отверстие в стене, но в таком случае останутся слишком заметные следы.

В электрический щиток устанавливается устройство защитного отключения (если оно не встроено в розетку). Когда провод заложен в кабель-канал и подключен к УЗО, можно вести его по штробе к розетке для стиральной машины в ванной. Потом с помощью цементного раствора в отверстие устанавливается подрозетник, жилы провода подключаются к контактам розетки и монтируется ее внешнюю часть. После проверки работоспособности розетки стены нужно привести в прежний вид, и все готово.

Исходя из вышеизложенного, можно сформулировать основные требования к розеткам для стиральной машины в ванной и другого электрооборудования, необходимого для ее подключения к сети:

Наличие устройства защитного отключения, рассчитанного на ток утечки, не превышающий 30 м. Мощность розетки не менее 16 А (для машины мощностью 3 кВт). Влагозащищенность розетки (защитная крышка, защита степени IPX 4, IPX 5, IPX 6). Наличие заземляющего контакта. Кабель с сечением 2,5 кв. мм. Скрытое проведение кабелей. Расположение розетки для стиральной машины в ванной на высоте не менее чем 60 см от пола в 3-й зоне комнаты – подальше от источников воды, создающих большое количество брызг.

Выполнение данных требований по выбору и установке розетки уменьшит риск таких неприятных последствий, как выход электрооборудования из строя, удар электрическим током или пожар. При установке розетки для стиральной машины в ванной комнате – помещении с повышенной влажностью, обязательным условием является обеспечение безопасности.

• http://obustroen.ru/komnaty/vannaya/remont-vannoy/rozetka-v-vannoy-komnate.html
• https://derevyannie-doma.com/materialy/gde-ustanovit-razetku-dlya-stiral-noy-mashiny-v-vannoy-komnate-vysota-i-raspolozhenie-video-foto.html
• http://sovety-vannoy.ru/delaem-remont/jelektrika/rozetka-dlya-stiralnoj-mashiny-v-vannoj.html
• https://electricvdome.ru/rozetki-i-vukluchateli/rozetka-dlya-stiralnoj-mashiny.html
• https://sandizain.ru/remont/elektrika-v-vannoj/ustanavlivaem-rozetki-v-vannoj.html
• http://fb.ru/article/433202/raspolojenie-rozetki-dlya-stiralnoy-mashinyi-v-vannoy

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Требования к расположению розеток в ванных комнатах

В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?

В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

Еще одно очень важное замечание Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта Грубое нарушение правил …

Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …

На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

Правила установки розетки в ванной

Существует два варианта установки розетки в ванной комнате. Первый вариант подходит в случае, если ранее не было установлено розеток, то есть требуется установить новое оборудование. Второй вариант предусматривает добавление еще одной розетки в ванную комнату, когда помещение уже оборудовано электрической проводкой. При рассмотрении высоты розетки в ванной комнате, эти два сценария становятся особенно важными.

Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

1. Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
2. Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
3. Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
4. Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
5. Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
6. Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

1. Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
2. Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
3. Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
4. Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

В условиях кухни

Соблюдение норм безопасности

В случаях проявления опасной для жизни ситуации должен срабатывать автомат: прекращается подача тока. К опасным ситуациям относят:

• течь на корпус устройства;
• кратковременное замыкание;
• одновременное взаимодействие с токопроводящими предметами.

Автомат подбирается по основному показателю – цифровое обозначение тока утечки. Показатель отпечатывается на корпусе автомата (в мкА). Максимально допустимый порог аварийного срабатывания автомата не должен превышать 30 мкА.

Устанавливаются автоматы и на 10 мкА. Но при этом необходимо соблюсти требования к сопротивлению изоляции частей проводящих ток. Такие чувствительные автоматы монтируются на новые линии, чтобы они не останавливали работу на старой линии из-за реагирований на ложный сигнал.

Розетка с бытовым прибором подсоединяется к автомату за пределами ванной комнаты. Его устанавливают на главном щитке дома.

Система безопасности не полноценна без кабеля заземления. Он выравнивает потенциалы до полной безопасной черты. Старые методы оснащения заземления через трубопровод из металла или строительную арматуру категорически не допустимы.

Развод проводов по линиям идет от монтажной коробки. На каждый блок розеток устанавливается одна коробка. Место для коробок выбирается ближе к потолку. От этой точки по вертикали, опускаясь вниз, прокладываются провода к розеткам.

На какой высоте установить розетку.

Определиться с местом установки розетки гораздо сложней, чем в случае с выключателем. По так сказать «евростандарту» розетки должны устанавливаться на высоте – 30 сантиметров от уровня пола. Такая высота установки позволяет прятать сетевые провода от ваших домашних электроприборов.

Но при такой установке, следует учесть тот факт, есть ли в семье пожилые люди. Ведь для того, чтобы пользоваться розеткой им придётся наклоняться. Для молодых это не составит никаких проблем, а вот для пожилых это будет трудновато. Лучше тогда установить розетку немного выше, на уровне 40-50 сантиметров от пола.

Ещё низкая установка розеток может быть опасной, если в доме есть маленькие дети. Но с этой проблемой можно легко справиться с помощью обычных заглушек в розетки. Или же установить розетки со специальным секретом.

А для полной уверенности ещё и подключить их через устройство защитного отключения (УЗО).

В том случае, если розетка будет стоять возле вашего рабочего стола, то каждый раз наклоняться, чтобы включить зарядку от ноутбука или от телефона, или ещё что-то там, будет не совсем удобно. Я бы советовал сделать вам розетку на 10-15 сантиметров выше уровня стола. Так пользоваться нею будет намного удобней.

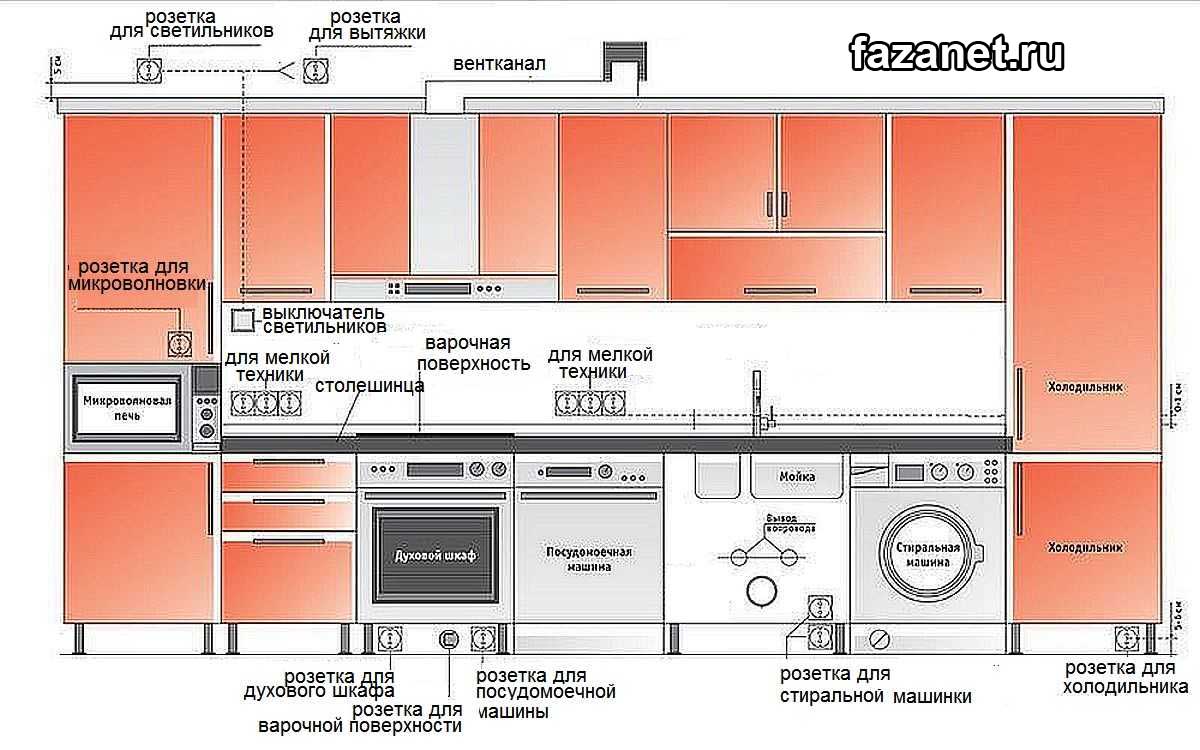

Высота розеток на кухне.

На электропроводку кухни следует обратить особое внимание. Дело в том, что зачастую все мощные электрические приборы находятся именно на кухне

И их может быть около 10 штук (духовка, микроволновая печь, посудомоечная машинка, электроплита, водонагреватель, стиральная машинка и так далее).

При монтаже электрической проводки на кухне, я всегда советую прокладывать отдельный провод с отдельным автоматом на каждую розетку. А саму розетку, устанавливать в том месте, где будут находиться электрические приборы.

Конечно, такой монтаж требует большое количество провода и как следствие большое финансовое вложение. Но лучше один раз потратиться, и потом пользоваться электропроводкой долгое время. Чем подключить провода «шлейфом», и потом иметь кучу проблем.

Так же если у вас стоит газовый котёл, то на него нужна в любом случае отдельная линия. Так как он очень чувствителен к перепадам напряжения. Поэтому монтируя розетку под котёл нужно учесть тот факт, что вам, возможно, придётся ставить стабилизатор напряжения.

Розетку для встроенной техники и стиральной машинки можно установить на высоте 5-10 сантиметров от пола. А можно и выше, главное, чтобы могли к ней дотянуться.

Для вытяжки и для подсветки, точки питания можно сделать над шкафчиками. Выключатель для подсветки  можно сделать где-то сбоку, чтобы было удобно его включать и выключать.

Вся остальная мелкая техника обычно ставиться на стол. Значит и розетки нужно монтировать на уровне этой техники. А если кухонного гарнитура у вас нет, но вы его уже заказали, то обязательно нужно узнать его высоту, чтобы правильно распланировать места расположения всех розеток.

Ещё могу посоветовать сделать на кухне  на несколько розеток больше. Вдруг вы в будущем захотите приобрести ещё какой-то электрический прибор.

Смотрите видео ролик о том, как размещать розетки на кухне.

Ещё один видео ролик.

Розетки в ванной комнате.

Ванная комната – это помещение с повышенным уровнем влажности. Поэтому розетки нужно устанавливать на безопасном расстоянии, чтобы на них не попадала вода. Условно помещение ванной комнаты можно разделить на три зоны. Смотрите на картинке.

В красной зоне есть огромная вероятность того, что на розетки может попасть вода. Поэтому их там устанавливать нельзя.

В жёлтой зоне можно установить водонагреватель и светильник.

А вот в зелёной зоне уже можно устанавливать розетки, только минимальное расстояние до источника воды должно быть 60 сантиметров и более.
