Разновидности и монтаж распределительных коробок своими руками

Как установить распределительную коробку для скрытой электропроводки.

В домах и квартирах вся электропроводка идет
скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо
:

При вмазывании не круглой
коробки необходимо следить за тем, что бы она зафиксировалась ровно по уровню. Особенно это касается прямоугольных вариантов. Квадратные коробки да же если криво вмазаны, в большинстве случаев позволяют выровнять крышку.

Сегодня мы поговорим о том, как выполняется установка распределительной коробки в бетон. Электрическая распредкоробка представляет собой небольшую емкость из пластика либо металла, в которой соединяются все группы проводников определенного помещения.

Назначения данного изделия следующие:

1. Предоставление возможности ремонта и обслуживания домашней электросети. К примеру, если соединение вводных проводов в комнату с розеточной группой выйдет из строя, можно запросто отремонтировать проблемное место.
2. Возможность присоединения к комнатной электропроводке новых линий. Если Вы решили , не нужно будет тянуть еще один кабель от главного щитка, а достаточно лишь создать новую трассу от распределительной коробки.
3. Обеспечение равномерного распределения электрической энергии по всему помещению путем создания нескольких основных магистралей электросети, соединяющихся в единое целое.

Как Вы видите, данное изделие играет важную роль при либо другом помещении.

Планировка

Сначала составляется блок-схема, показывающая, какие группы потребителей необходимо создать. Затем производится расчет мощности для каждого ответвления.

Существует два метода распределения нагрузки:

1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток. Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки. Примерная схема базовых коробок выглядит так:
2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее следует грязная работа: собственно установка коробок и прокладка кабельных линий.

Скрытый монтаж

Между узлами (где установлены коробки) прокладывается кабель. Поскольку это скрытый монтаж, кабели замуровываются в стену, а коробки устанавливаются в алебастр. Подготовленные кабели выводятся из установленных коробок для отсоединения. Длина свободных проводников должна обеспечивать соединение без натяжения и оставлять место для 2-3 замен (отрезание использованных проводников).

Тип соединения не имеет значения (на рисунке сварная скрутка), главное — понять принцип. Для кабеля в коробках скрытого монтажа предусмотрены размеченные отверстия. Они не обязательно должны быть водонепроницаемыми — вокруг них будет стена и штукатурка. Секрет в том, что алебастр, разбавленный до кремообразной консистенции, заполняет все зазоры, щели и дополнительные отверстия по мере установки короба.

В результате получается монолит с диэлектрическими стенками. Глубина установки рассчитывается с учетом толщины обоев и формы покрытия.

Открытый монтаж

Принцип соединения проводов тот же, но монтаж производится по-другому. Сначала устанавливаются распределительные коробки, а затем в них вставляются внешние кабели. Поскольку корпус обеспечивает защиту от пыли и влаги, кабели вводятся внутрь с помощью уплотнительных зажимов.

Для внешнего монтажа используются зажимные хомуты.

Проводники должны иметь цветовую маркировку: для однофазных исполнений — нулевой провод, фаза и защитное заземление. Рекомендуется (особенно перед соединением концов кабеля) прикрепить этикетки с информацией о назначении кабелей. После окончательного монтажа достаточно отметить обозначение кабелей на электрической схеме. Можно также наклеить этикетки на внутреннюю сторону крышки, чтобы впоследствии было легче работать с устройством.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;

• защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

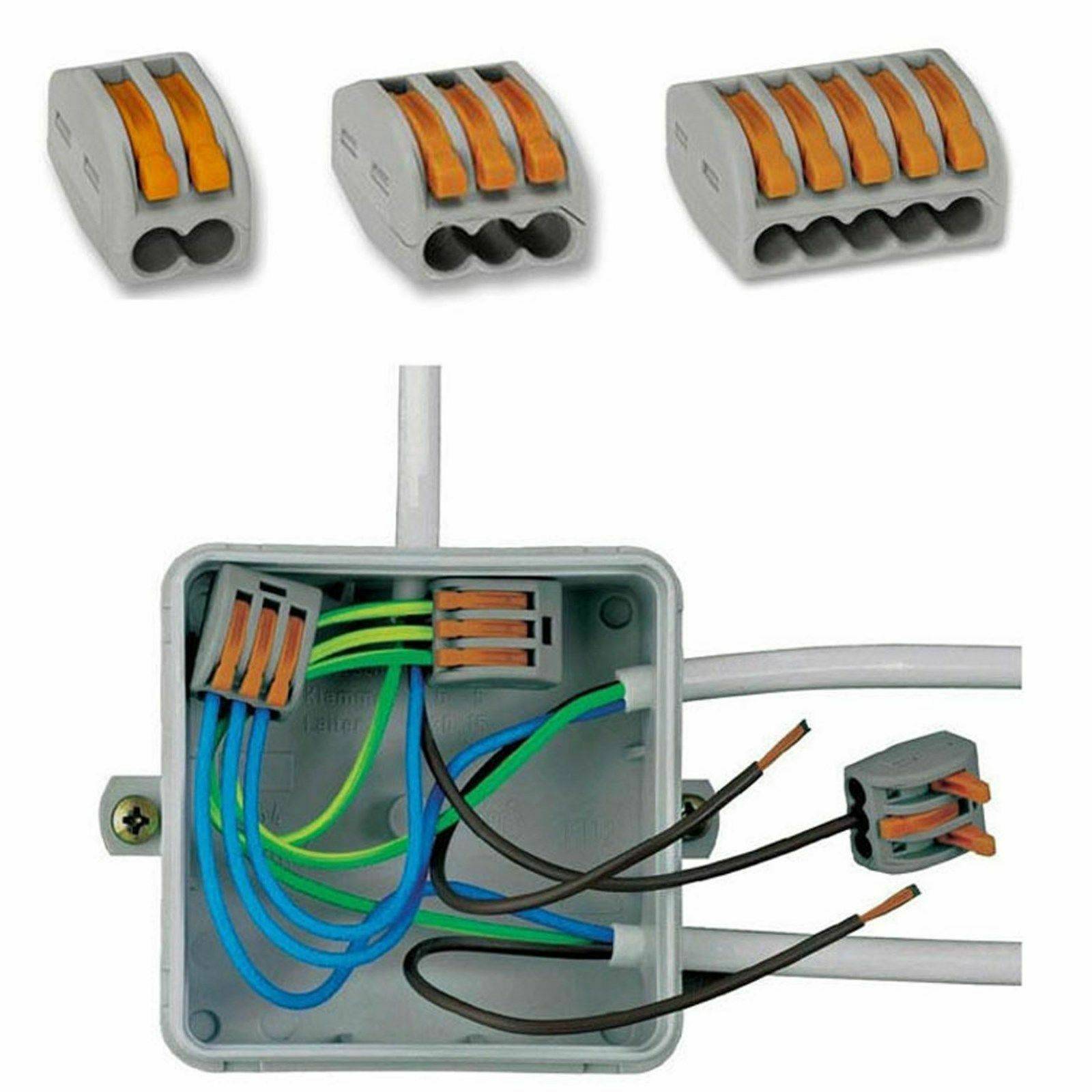

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

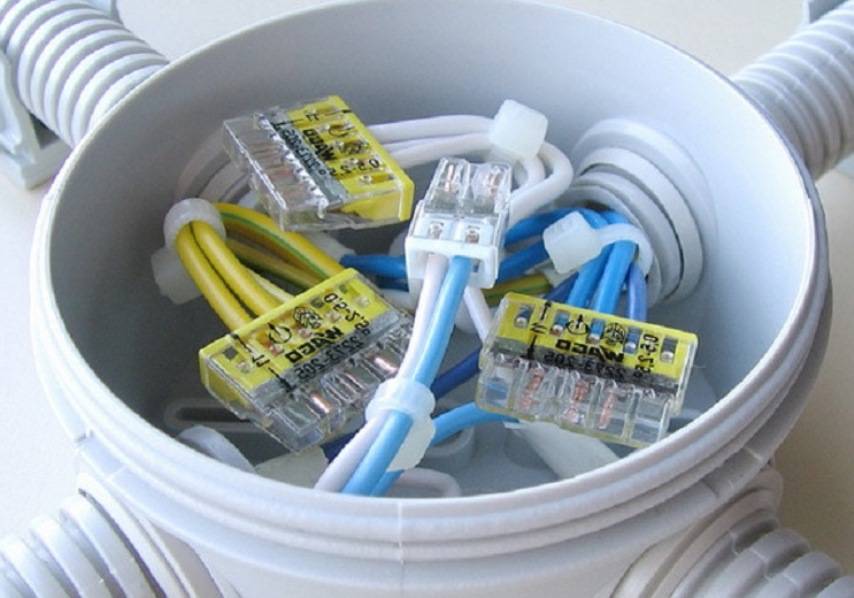

Самозажимные соединения

Монтаж коробки

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.

Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом

• К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
• Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
• При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
• Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
• Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Способы соединения проводов в распределительных коробках

Прокладка кабелей в коробке — это уже половина работы. Следующий шаг — выбор надежного и простого в обслуживании соединения.

Все соединения кабельных линий можно разделить на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип соединения при подключении распределительных коробок зависит от структуры общей сети. Если одну или две ветви необходимо периодически отсоединять от общей коробки, предпочтительнее использовать винтовое соединение или многоразовый быстросъемный зажим.

Для постоянных соединений, которые не будут ослабляться в течение многих лет, следует использовать те же зажимы, только одноразовые. Несмотря на очевидный недостаток — невозможность повторного использования, такие зажимы обеспечивают более надежный контакт, чем многоразовые зажимы.

Если вы используете только медные проводники как в сети, так и в ответвлениях, существуют более дешевые способы постоянного соединения кабелей:

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли прокладывать кабели без разветвительных коробок? Для разветвленных цепей с не более чем 2 линиями — да. Если нет перекрестных соединений для более чем 2 или более чем 2 линий, то должны быть соблюдены определенные условия:

Основные схемы расключения

Существует несколько схем соединения проводов в распределительной коробке:

• для коммутации розеток;
• для организации выключателей с одной или несколькими клавишами.

В коробке могут одновременно находиться контактные пары для разных потребителей. При разработке чертежей электропроводки следует учитывать количество проводов, способ коммутации и габариты соединителей. В ряде ситуаций целесообразно установить несколько коробок, обеспечивая простоту соединения и наличие свободного пространства для циркуляции воздуха, охлаждающего контакты.

Подключение розеток

Правильное подсоединение проводки в распредкоробке предусматривает организацию отдельной линии для каждой розетки, состоящей из 3 проводов (нуля, фазы и заземления). При коммутации следует учитывать цветовую маркировку изоляции. Например, согласно ПУЭ для фазы используют кабели с коричневой оболочкой, для нулевой линии – с голубой, а для заземления – с изолятором желтого цвета с зеленой полосой.

Подключение выключателя с одной клавишей

Для коммутации в распаечной коробке стандартного выключателя необходимо ввести силовой провод, сделать ответвление для подачи фазы к контактной группе. Нулевой кабель сразу уходит на плафон. Выключатель разрывает фазу и обеспечивает безопасность обслуживания осветительного прибора. По подобной методике можно расключить выключатель, установленный на поверхности стены или заглубленный в материал перегородки. Если на клавише имеется контрольный светодиод, то элемент по умолчанию включен в линию и начнет работать при подаче питания.

Двухклавишный выключатель

Корректное подключение выключателя с 2 клавишами предусматривает разводку общей фазы, которая идет к контактной пластине. От устройства прокладывают 2 провода к светильникам или люстре с двойной коммутацией ламп. Ноль подается напрямую к патронам, не разрывается контактами выключателя. По аналогичной технологии можно подсоединить устройства с 3 клавишами или подключить несколько выключателей для управления многоярусной системой освещения в комнате.
