Выбор способа прокладки проводов
Существует два основных способа укладки электрической проводки: внутренний и наружный. Под внутренним способом имеется в виду монтаж скрытой проводки, а под наружным – открытой.

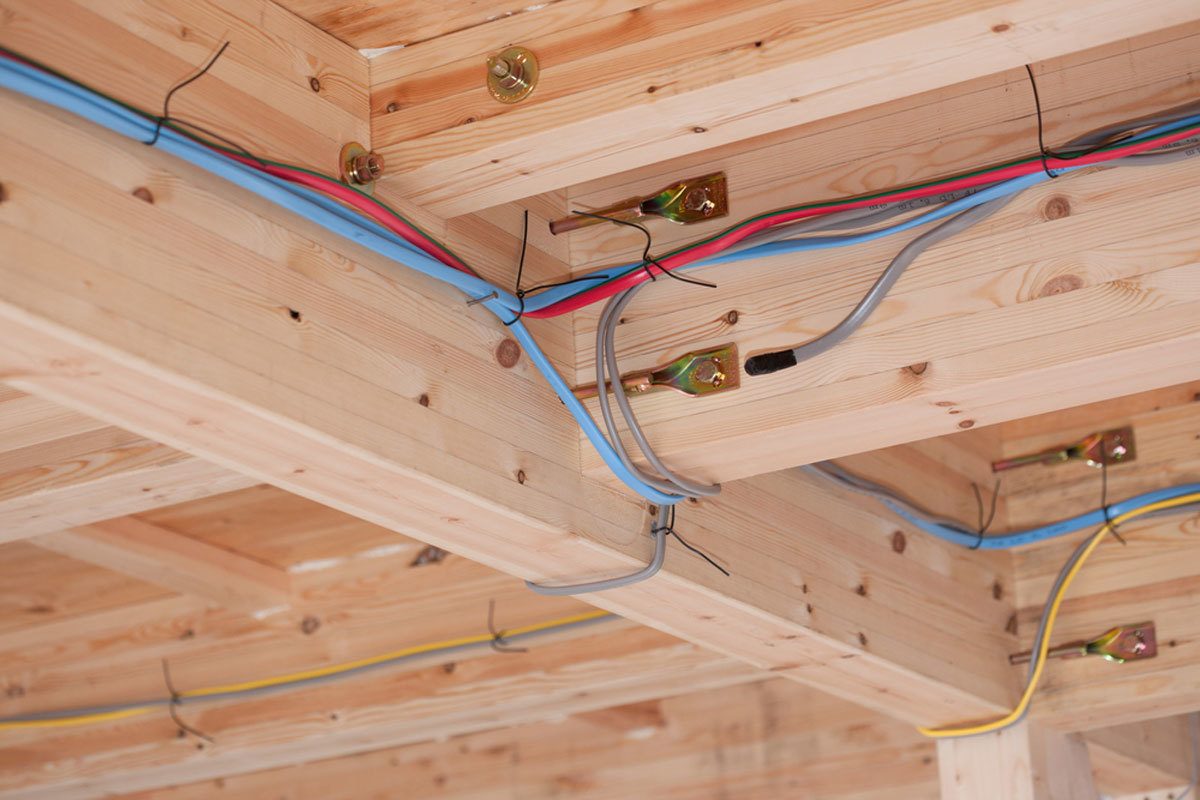

Открытая электропроводка в деревянном доме
Открытая электропроводка в деревянном доме прокладывается по плинтусам, в кабель-каналах и коробах. Кабель-канал защищает электропроводку в деревянном доме от механических повреждений и маскирует ее расположение. Открытый способ отличается простотой и скоростью монтажа, а устранить неполадки и совершить ремонт электропроводки при необходимости можно будет в любое время. Для этого достаточно будет вскрыть кабель-канал и заменить испорченный отрезок проводки. Сами провода охлаждаются естественным образом и не подвержены перегреву. Чтобы обеспечить проводам более качественную вентиляцию, полость кабель-канала должна быть заполнена проводами максимум на 60 %. Кроме того, существует множество цветов и дизайнерских решений открытого способа электропроводки, поэтому всегда можно подобрать интересный вариант без ущерба для внутренней отделки деревянного дома
Эстетичность открытой электропроводки в строении из дерева будет во многом зависеть от мастерства специалистов, прокладывающих электросети, поэтому важно обращаться к квалифицированным электрикам с опытом работы. Электропроводка в стиле «ретро» отлично маскирует открытые провода в доме
Через равные промежутки к стене крепят изоляторы, на которые фиксируют кабель. В продаже существует специальный витой кабель, который дополняют выключателями, розетками и светильниками «под старину».
Скрытая проводка
Скрытая электропроводка предполагает размещение кабеля в специальных металлических трубах или гофрированных рукавах, спрятанных внутри стен и под облицовкой. При таком способе укладки сохраняется эстетичный внешний вид отделки дома, но скрытая электропроводка не рекомендуется для обустройства в деревянных домах, так как достаточно сложно поддается ремонту и диагностике состояния. Однако если соблюсти все меры пожарной безопасности, это вполне приемлемый вариант даже в домах из дерева. К тому же скрытая электропроводка абсолютно безопасна для самих жильцов, так как исключает случаи поражения током. Металлические трубы, в которых находится кабель, надежно защищают деревянные поверхности от возгорания в случае короткого замыкания и отличаются длительным сроком эксплуатации. Прокладку электропроводки внутренним способом можно производить только на этапе строительства. Для этого стены сверлят таким образом, чтобы в них можно было спрятать кабель. В отличие от установки открытой проводки скрытая потребует дополнительных затрат и времени на проведение работ. Прокладку кабеля необходимо сразу делать качественно и не допускать ошибок в монтаже, так как нарушения впоследствии будет сложно устранить.
Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Как провести кабель сквозь деревянные поверхности?
Для того чтобы провести кабель через деревянную преграду следует использовать металлические трубы, которые называют проходными гильзами. Купить их можно в любом магазине. Для начала следует просверлить аккуратное отверстие в стене, а затем вставить в него гильзу. По краям гильзы должны присутствовать пластиковые втулки, которые позволят обезопасить провод от повреждения в процессе монтажа и последующей эксплуатации. После этого прокладывается кабель, причем так, чтобы в короб попадало окончание металлической гильзы. Монтаж должен производится строго по схеме.
Установка распределительной коробки требуется в обязательном порядке. Везде, где от главного кабеля идут разветвления к различным выключателям, следует расположить надежные распределительные коробки. Они позволяют удобно распределить кабель по помещениям. Внутри такой коробки кабеля возможно объединить несколькими методами:
Открытая электропроводка в плинтусах
- Применение СИЗ. Это один из наиболее простых методов соединения. Размер СИЗ может сильно отличаться также как и расцветка. Кабель для подобного соединения следует зачистить примерно на 3 см, скрутить, надеть СИЗ и закрутить. Концы должны располагаться в коробке таким образом, чтобы они не соприкасались.
- Соединение с использованием Ваг. Их следует подбирать с необходимым количеством отверстий. Ваги подразделяются в зависимости от сечения электропроводки, поэтому в момент покупки лучше проконсультируйтесь с сотрудником магазина. Концы провода зачищаются примерно на 1,5 — 2 см, после чего до характерного щелчка вставляются в предусмотренное для этого отверстие. Соединенные концы разводятся в различные направления так, чтобы они не могли соприкасаться между собой.
- Наиболее дешевый, но наименее надежный метод — объединить провода, используя для этого изоленту. Провода аккуратно зачищаются и скручиваются, после чего на всю оголенную поверхность наносится слой изоленты. Затем провода размещают в распределительной коробке на расстоянии друг от друга, чтобы они не соприкасались.
Установка электричества внутри дома
Перед тем, как выполнить электромонтаж своими руками, сначала составляется схема разводки, рассчитывается мощность и нагрузка. Схема включает план дома и расположение осветительных приборов с указанием мощности каждого. Кроме того, учитывают систему освещения земельного участка (дворовой площадки) группы электропитания, по которым распределены осветительные приборы.
В маленьком доме все осветительные приборы могут подключаться и к одной группе. Но мощную бытовую аппаратуру всегда подключают к отдельной группе питания и предоставляют индивидуальный автоматический выключатель. Это водонагреватели и плиты, газовые и электрические котлы, электропечи и другая техника с высокой мощностью. Для каждой группы просчитывают суммарную мощность электрических приборов, которые могут включаться и работать одновременно.
Установка электропровода внутри дома делится на два метода, а именно открытый и закрытый.
Накладной метод или открытая проводка — простой и дешевый способ, при котором электропровода накладывают по поверхности потолков и стен. Кроме того, это оперативный вариант. В зависимости от площади помещения и количества электрооборудования монтаж займет 2-14 дней.
Большой плюс такого метода в том, что в последующем легко можно добавить новые потребители (розетки или выключатели). Но в бревенчатом доме ПВХ короба, которые прокладывают перпендикулярно стенам здания, со временем деформируются из-за усадки здания.
Скрытая электропроводка в деревянном доме отличается длительностью монтажа, при котором провода прокладывают внутри элементов строения между перекрытиями и стенами. Скрытая схема больше подходит для деревянного дома, так как проводка не будет деформироваться при усадке. Кроме того, она не нарушает внутренний дизайн, ведь Провода прячутся за стены, остаются видны лишь выключатели и розетки. Однако такой способ обойдется дороже и добавление новых потребителей в дальнейшем будет проблематичным.
После того, как вы выбрали метод монтажа и составили схему, подбирают расходные материалы. Сечение кабеля зависит от мощности и количества фаз. Выделяют однофазную линию на 220 вольт и трехфазную — на 380.
Сборка электрического щита
Проектирование электроснабжения – основные моменты
Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.
Проект электроснабжения необходимо согласовать
Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.
В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.
Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:
- недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
- выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
- выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
- исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).
Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.
Выбор провода и устройств
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Меры безопасности для деревянного дома
Разводка проводов – широко применяемые способы и схемы
Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.
Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.
Сначала монтируется внешнее электрооборудование
Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.
- В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
- Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
- Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
- Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
- Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.
Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.
Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.
