Заземление: какой провод следует в нем использовать
Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.
Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.
Как определить правильно ли подключены провода
При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим
При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально
Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой
Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.
Для проверки понадобятся специальные инструменты или измерительные приборы:
- индикаторная отвертка;
- мультиметр или тестер.
Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.
Проверка с индикатором
Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.
При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.
Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).
Проверка с мультиметром или тестером
На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.
В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?
- С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
- Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.
Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.
Каким цветом обозначается провод заземления
Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.
Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

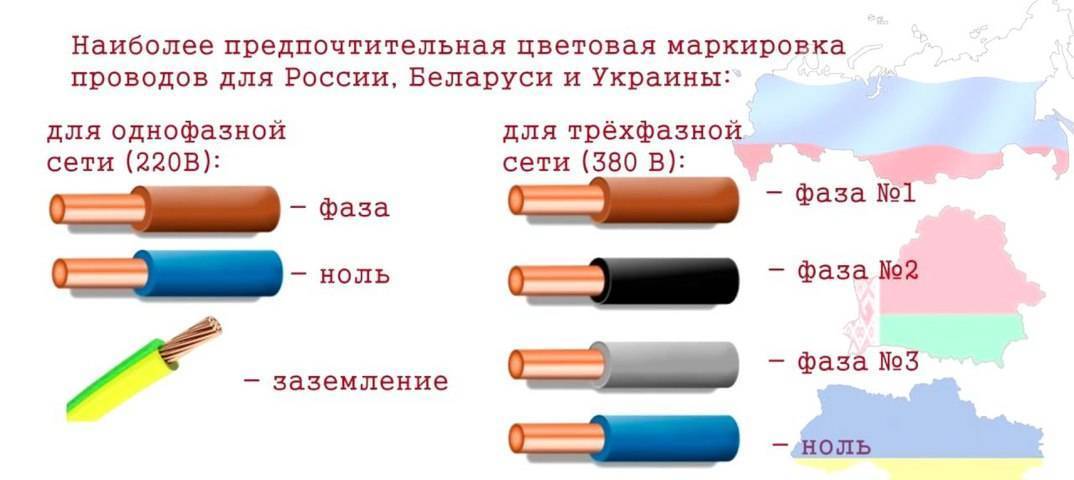

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.
цвет провода заземления в трехжильном проводе
В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.
Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.
В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.
Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.
Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.
провод заземления и нулевой провод
Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.
Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:
- нулевой рабочий провод – голубая изоляция;
- нулевой защитный провод – желто-зеленые полоски на изоляции;
- комбинированный – изоляция либо голубая, либо желто-зеленая.
Если говорить о фазных проводах, то их обозначают следующими цветами:
Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .
Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Определение фазы нуля и земли индикатором напряжения
Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.
Индикаторная отвертка с неоновой лампой
К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.
В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.
Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.
Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения
Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы
Определение фазы ноля и земли индикаторной отверткой
Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.
Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода — это ноль и земля. В этом случае может сработать УЗО (если оно имеется).
Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.
Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.
Схемы и типы систем заземления
Существуют различные схемы систем заземления, которые реализуются по контурным вариантам сборки. В зависимости от устройства нулевых рабочего и защитного проводников различают следующие типы систем заземления.
TN-C. Нулевой рабочий и нулевой защитный проводники объединены в один проводник, проходящий от источника питания, например трасформаторной подстанции, до потребителя.
TN-C-S. Нулевой рабочий и нулевой защитный проводники объединены в один проводник, идущий только в части сети.
TN-S. Нулевой рабочий и нулевой защитный проводники раздельны на всем протяжении сети.
Рабочее заземление источника питания называют также глухо заземлённой нейтралью.
В зависимости от системы электропитания дома для наружной прокладки сети используют:
- двухжильный кабель (фаза и PEN-проводник) для однофазной сети с напряжением питания 220 В;
- четырехжильный (три фазы и PEN-проводник) для трехфазной сети с напряжением питания 380 В.
Нормы ПУЭ заземления
Нормы ПУЭ заземления являются совокупностью нормативно-правовых актов. Настоящие правила включают рекомендации, как выполнить электропроводку грамотно, описание различных электроустановок и принцип их действия, а также требования, предъявляемые к электрическим системам и их компонентам.
Работы по установке заземления необходимо производить в соответствии с нормами правил устройства электроустановок. Критерии, определенные в ПУЭ, позволят выполнить все присоединения и подключение безошибочно, выдерживая все стандарты. Это гарантирует надежную работу защитной системы в доме, позволит избежать негативных последствий природного и техногенного воздействия.
Если беспрекословно соблюдать все правила, описанные в ПУЭ, это приведет к большим финансовым затратам, поэтому электрики и инженеры в своей деятельности соблюдают только очень важные рекомендации.
В соответствии с нормами ПУЭ, повторный защитный контур непременно должен быть расположен на участках выхода из помещения. На данном месте рекомендуется монтировать естественные заземлители. К ним относятся железобетонные устройства, большие металлические детали, которые большей своей частью непосредственно соединены с грунтом.
Также в ПУЭ указываются предметы, которые не могут использоваться в роли заземлителей: металлические предметы, находящиеся под напряжением, канализационные и отопительные трубы, а также трубопроводы с легковоспламеняющимися веществами.
При монтаже заземления необходимо тщательно произвести расчеты, учитывая все факторы, влияющие на качество создаваемого устройства, при этом необходимо следовать ПУЭ.
Маркировка
Провода заземления обозначают двумя способами:
- буквами;
- цветом.
Цвет заземления
Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.
В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.
Ниже показано обозначение заземления на электросхемах.
Условные обозначения:
- Стандартное заземление.
- Чистое заземление.
- Защитное заземление.
- Заземление к корпусу электрооборудования.
- Заземление для постоянного тока.
Цвет нейтрали
Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).
Цвет фазы
Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.
В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.
Буквы в маркировке
Для указания на типы проводов используют такие буквенные обозначения:
- А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
- АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
- АС — имеется дополнительная свинцовая оплетка.
- Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
- Бн — кабельная оплетка обладает стойкостью к огню.
- В — оболочка произведена из поливинилхлорида.
- Г — оболочка не используется.
- r — кабель оголенный и влагозащищенный.
- К — контрольный кабель с проволочной обмоткой.
- Р — используется оболочка из резины.
- НП — негорючая резиновая оболочка.
Самостоятельное обозначение проводов
Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.
Маркировка
Обозначение провода заземления выполняется при помощи:
Буквенной маркировки;
Цветовой.
Рассмотрим, какого цвета провод заземления. В трехжильном проводе заземление, согласно правилам ПУЭ, обозначается буквами РЕ без предоставления отдельной информации про сечение, его цвет – желто-зеленый (в вилке – желтый). Аналогично производится маркировка кабеля, состоящего из четырех и более жил. У некоторых импортных моделей обозначение может производиться только одним цветом – желтым или зеленым
Обращаем также внимание на то, что зачастую толщина заземляющего отвода может быть меньше, чем у фазного – это еще одна особенность нуля и земли
Фото – маркировка
В определенных случаях многожильный провод имеет ограниченное место с видимой изоляцией. Тогда допускается ограниченное маркирование электрического кабеля. Минимальное расстояние от открытого провода до изоляции 15 мм.
Иногда, если в однофазной сети земля не установлена, то можно использовать в качестве защиты медный провод для заземления без изоляции. Но тогда купите медный электрод с сечением от 25 мм. Теоретически такая система может сработать, но при возможности лучше все же использовать специальные проводники.
Также кабель обозначается буквенным и цифирным сочетанием. Как мы говорили выше, на проводе должна стоять пометка «РЕ», помимо этого также может присутствовать значение сечения, длины, марка и т. д.
Видео: зануление и заземление

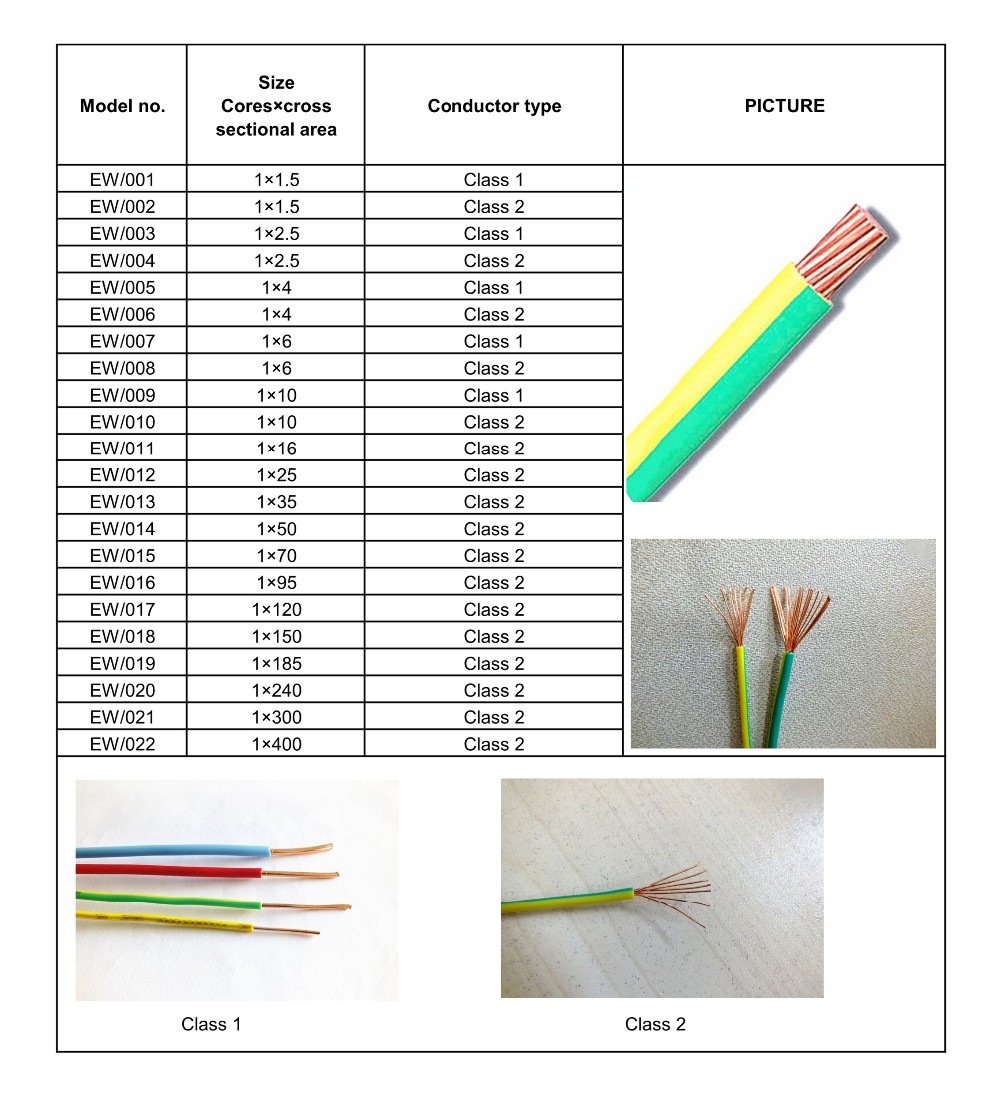

Сечение провода заземления
Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.
Сечение заземляющего провода должно быть:
- Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
- Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
- При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.
Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:
- Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
- К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.
