Прокладка канализационных труб в земле: технологические правила и нюансы

Уровень промерзания почвы в регионе

Уровень промерзания — максимальная глубина, на которой в холодные периоды года наблюдается кристаллизация влаги в почве.

Конечно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Поэтому при проектировании канализации в первую очередь необходимо учитывать глубину промерзания.

Это значение зависит от многих природных факторов:

• средняя и минимальная температура по региону;
• продолжительность периода с минимальной температурой воздуха;
• влажность воздуха;
• характер почвы;
• уровень грунтовых вод (как узнать, на какой они глубине, здесь написано) и т д

Необязательно учитывать все эти показатели вне зависимости от владельца участка, на котором ведется строительство, или проектировщика канализации.

Необходимые значения можно найти в действующей редакции СНиП 2.01.01.82 «Климатология и геофизика зданий».

Представленные там карты содержат информацию о глубине промерзания почвы по регионам страны.

Однако принимать уровень промерзания за оптимальную глубину трубы — плохое решение.

В этом же нормативном документе указано, что характеристики канализационных сетей позволяют прокладку даже выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, попадая в систему, имеют относительно высокую температуру (комнатная, до +18 градусов;
• септик или канализацию можно считать дополнительным источником тепла для трубопровода;
• в канализации, в отличие от водопроводных, нет постоянного наполнения труб водой, поэтому опасность замерзания содержимого для них намного меньше.

Нормы устанавливают допустимое уменьшение глубины канализационных труб. Главный критерий его определения — диаметр канализационных труб (про гофрированные трубы для наружной канализации читайте здесь).

Рекомендуемые значения:

• для труб диаметром до 0,5 м — 30 см;
• для других труб — 50 см.

Возможно отклонение глубины закладки от уровня промерзания почвы и выше.

В том случае, если возможны непродолжительные периоды с критическим падением температуры в регионе зимой, рекомендуется увеличить расчетную глубину на 30%.

Комментарий!
В действующей редакции СНиП 2.04.03-85 «Наружные канализационные сети и сооружения» указано, что при определении глубины прокладки необходимо учитывать опыт управления канализационными сетями в регионе.

В зависимости от конкретных условий местности параметр может отличаться от указанной глубины промерзания как в гору, так и под гору.

Информация, представленная в нормативных документах, носит опосредованный характер.

Если внимательно изучить картографические материалы, становится понятно, что речь не идет о специфике и учете местных условий.

Более точную информацию о климатологии зданий можно получить в местных отделениях метеорологической службы.

У них есть точные данные для конкретного места, собранные за несколько лет наблюдений и обработанные соответствующим образом.

их данные лучше использовать при проектировании внешнего участка канализационной сети.

Особенности укладки дренажных труб

Для нормального функционирования канализационной системы глубина выкопанной траншеи должна быть больше  глубины укладки трубопровода.

Чтобы правильно и эффективно уложить канализационные трубы, нужно подготовить необходимые инструменты и материалы. Что касается материалов, то вам понадобятся сами трубы требуемого диаметра, гофры, муфты и т. д. Как правило, они продаются в комплекте. Инструменты, при помощи которых можно как заменить старые трубы, так и выполнить установку новых при модернизации канализации в квартире: ударная дрель (или перфоратор), болгарка (либо ножовка по металлу), лопата, зубило, отвертки, молоток, разводной ключ, монтажный пистолет для работы с герметиком.

Дренажной системой фундаментов строений предусматривается укладка канализационной системы по периметру строений. Установка трубопровода осуществляется при температуре окружающей среды не ниже -10 градусов.

Чтобы правильно и эффективно уложить канализационные трубы нужно подготовить сами трубы, требуемого диаметра, гофры, муфты и т. д.

Прежде всего выкапывают траншею. Как мы уже упоминали, глубина траншеи должна быть на 30-50 см больше расчетной глубины укладки трубопровода. Для обеспечения нормальной эксплуатации укладка дренажных труб выполняется на непромерзаемую глубину (как минимум на 80 см). Если же устанавливается дренажная система фундамента – ниже фундаментной подушки или уровня фундамента.

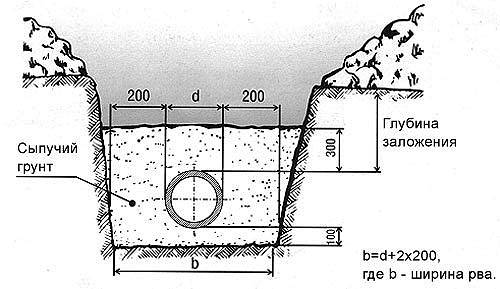

В поперечном сечении траншею можно делать трапециевидного или прямоугольного очертания. Очистите траншею. Проследите, чтобы ее дно не содержало кирпича, твердых комков, камня и т. д.

Чтобы создать уклон, дно траншеи необходимо нивелировать (уклон можно нивелировать и на дальнейшем этапе при помощи засыпки). Укладка дренажных труб выполняется с уклоном не меньше 3 градусов. Если есть возможность – можно и больше.

В траншею нужно засыпать выравнивающий слой песка не меньше 50 мм и утрамбовать. Размер зерен – не больше 32 мм. Подушка из щебня и песка на дне траншеи выполняет роль фильтра-амортизатора. Она обеспечивает защиту трубопровода от повреждений, позволяет соблюдать уклон и обеспечивает свободное попадание воды в трубу.

В траншею стелется геотекстильное или нетканое полотно, плотностью не больше 160 гр./м кв. После этого в траншею засыпают слой щебня или гравия – порядка 20 см.

Чтобы предохранить засорение дренажных труб фрагментами почвы, песком, они укладываются в окружении слоя, который хорошо пропускает влагу (щебень или гравий). Возможное засорение различным мелким мусором предотвращается благодаря обертыванию всего дренирующего слоя траншеи (щебень или гравий) геотекстилем или нетканым полотном. Так можно обеспечить долговечность системы.

Схема укладки дренажной трубы.

Сверху на щебень укладывается дренажная труба. С целью наращивания и стыковки дренажных труб друг с другом применяются соединительные муфты. Заготовки труб требуемой длины нарезаются с помощью обыкновенного монтажного ножа.

Верхнюю часть покрывают засыпкой – слоем песка и щебня (порядка 30 см). Засыпка песком и щебнем – это защита дренажной трубы от разного рода механических повреждений и фильтрующий слой. Фильтр предназначен для того, чтобы пропускать воду и предотвращать попадание мелких частиц грунта в дренажную трубу. Иначе дренажные отверстия очень быстро забьются, что приведет к выходу системы из строя.

Геотекстильное полотно оборачивается вокруг гравийной засыпки со значительным перехлестом, чтобы грунт не попадал в щели. Траншею можно засыпать землей, вынутой из нее при рытье. Предварительно нужно обязательно убрать из нее все камни.

В случае если укладка дренажных труб осуществляется вокруг фундамента, нужен водопроницаемый слой, обязательно доходящий до поверхности земли. Самый лучший вариант – это песок. Его необходимо тщательно утрамбовать и укладывать с уклоном не меньше 1 к 50 по направлению от строения.

После того как канализационные трубы будут проложены, после их соединения со станцией очистки, обратной засыпки и заливки станции водой конструкция готова к эксплуатации. Выполняется контрольная проверка работы насоса и компрессора, а также работа эрлифтов. Канализация запускается в эксплуатацию, проверяется качество работы трубопровода.

Общие сведения

Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

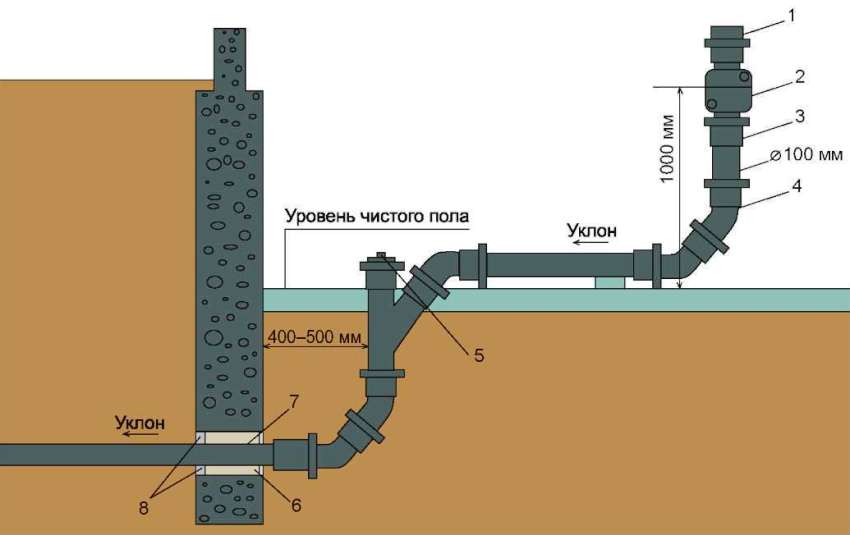

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.

Наклон напрямую зависит от сечения используемой трубы:

• 1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы.

• 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
• 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
• 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.

На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.

Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.

Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.

Фиксируя канализационный стояк, стоит соблюдать следующие правила:

• 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
• 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
• 3.Полухомутами укрепить центральную трубу.

Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.

Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.

Нужно ли утеплять трубопровод?

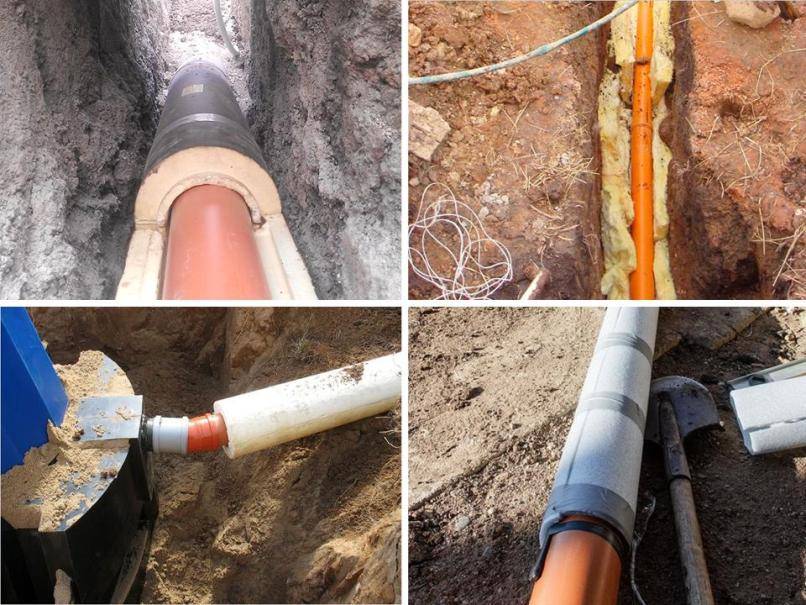

Внешняя часть канализационной магистрали в большинстве случаев прокладывается скрытым методом и находится под землей.

В теплых климатических районах используется естественное укрытие. Трубопровод располагается ниже уровня промерзания грунта, вся система просто засыпается землей, которая служит естественным утеплителем.

Но на основной части российских территорий такой метод утепления не подходит. Для безотказного функционирования сливных коммуникаций в зимнее время, при прокладке магистральных линий канализации на глубине выше 70 см необходимо позаботиться об утеплении наружной части канализации.

Почему важна глубина заложения и чем опасны ошибки

Труба зарыта слишком мелко

Быстротекущие теплые стоки не могут замерзнуть даже в сильные морозы. Однако на дне трубы может оставаться часть стоков. Если труба зарыта неглубоко, в сильные морозы эти остатки замерзают. При следующем сливе теплой воды из ванны они могут быть растоплены и смыты. Но если слив небольшой и холодный (из унитаза или раковины), слой наледи может нарасти ещё. Так за несколько раз устье трубы может полностью забиться льдом.

Неверно рассчитан уклон

При слабом уклоне трубы в сторону септика вода застаивается, сходит плохо даже летом. Зимой эта застойная вода также может замерзнуть и перекрыть сток совсем.

Труба зарыта слишком глубоко

Её конец входит в нижнюю часть емкости септика, а это ухудшает сброс самотеком. Уровень стоков в септике всегда будет выше трубы. В этом случае стоки будут уходить из дома, но слабо, по закону сообщающихся сосудов, а не активным разовым сбросом. А это может привести к застою стоков в трубе, отложению твердой органики, забивающей сток. Зимой стоки в такой системе также могут замерзнуть.

Труба уложена дугой, горбом вверх или вниз

В обоих случаях сток будет затруднен, вода застаивается, скапливаются илистые отложения, зимой система может промерзнуть. В дом из всех сифонов может проникать неприятный запах.

Выбор места размещения слива

Выбирая место расположения слива, стоит, прежде всего, позаботиться о том, чтобы неприятный запах не попал в жилые помещения. Следовательно, он должен находиться на расстоянии не менее пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как это значительно увеличивает стоимость проведения работ по прокладке трубопроводной сети. Подключение канализации снаружи дома не должно выполняться под прямым углом. Кроме того, следует учитывать следующее:

• источники воды должны находиться на расстоянии не менее тридцати метров;
• нельзя устанавливать септик на границе соседнего участка;
• для удобства откачки сточных вод водостоки лучше размещать рядом с улицей;
• особенно тщательная герметизация накопительной емкости требуется, когда рядом почвенная вода;
• прокладка трубопроводной сети облегчает естественный уклон участка.

Помойка для сточных вод эксплуатируется давно. Раньше они не тратили впустую энергию на герметизацию его стен, а когда яма была заполнена, они бросали в нее землю и выкапывали новую. Сейчас стены возводят из кирпича, бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются через грунт внизу, фильтруясь, твердые компоненты постепенно заполняют шахту и через некоторое время их нужно откачать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает одного кубометра в сутки. Если этот показатель будет превышен, окружающая среда будет загрязнена. Вместо выгребной ямы можно оборудовать герметичную емкость для скопления сточных вод. В этом случае проводится аккуратная гидроизоляция дна и стенок колодца. Таким образом предотвращается возможность загрязнения почвы и источников полива. Недостатком этой системы является необходимость частой очистки, так как герметичная емкость достаточно быстро наполняется.

Минимальные и оптимальные значения глубины закладки коммуникаций

Минимальная глубина заложения труб большого диаметра (от 0.5 метра), должна быть не менее 0.3 метра.

При этом нужно также учитывать, что стоки считаются тёплыми (зимой на выходе из дома порядка 18 градусов Цельсия, а стоки из ванны или на кухне и того теплее). Поэтому пока вода дотечёт до коллектора, она не успеет замерзнуть или даже немного обледенить стенки трубы. Если до коллектора совсем недалеко, то тогда трубы могут идти и на меньшей глубине. При этом для канализационных труб желательно плотное утепление.

Чрезмерная глубина укладки канализационных труб также нежелательна по целому ряду причин. Например, возрастающее давление грунта на свод трубы, что чревато усталостными трещинами поверхности. Кроме того, экономически более выгодно закладывать трубу на меньшей глубине для простоты обслуживания.

Существует несколько способов, благодаря которым глубина укладки канализационных труб может быть снижена:

• Определенные участки канализационной сети можно утеплить подсыпкой грунта. Например, альпийские горки, насыпные холмики, клумбы и т.д.
• Необходимо применять трубы только с лучшими характеристиками прочности. Чем прочнее труба, тем толще её стенка.
• Установка стальных насосов, которые на половину делают систему напорной, что поможет быстро опустошать трубы, не давая им замерзать.

Для большей безопасности системы канализации, которая пролегает на глубине менее 0.8 метра, необходимо обязательное утепление или дополнительный подогрев труб.

Глубина закладки лотка канализационного трубопровода при этом может быть небольшой. Утепленные пенопластом трубы обогреваются специальным ТЭН-кабелем, который проходит по всей длине трубы в одной или в нескольких точках, в зависимости от того, какую температуру должна выдержать труба. При нехолодных зимах возможно прокладывание канализации снаружи, без заглубления в грунт, если труба теплоизолированная и оснащенная греющим кабелем.

Ещё один достаточно затратный способ обогрева канализационных сетей, это постоянная подача небольшого потока крутого кипятка в течение всего зимнего периода. Этот метод отлично подходит для коротких канализационных сетей, в которых вода до попадания в сточный колодец или в крупный коллектор не успевает остыть.

Иногда такая аппаратура периодически выдаёт объём кипятка, например 20 литров раз в несколько часов. Существует также и народный аналог этого метода – каждое утро, раз в сутки, открывать кран с горячей водой на полчаса. На производствах так часто делают, если вода, применяемая для охлаждения, остаётся достаточно горячей.  Так часто используют стоки, которые остаются от охлаждения больших слябов на крупных металлургических комбинатах.

Несколько слов о минимальной глубине заложения

Минимальная глубина заложения канализации зависит от особенностей климата региона. Существует также ещё целый ряд особенностей, например, состав грунта. Глины имеют свойство сильно расширяться при замерзании. Поэтому на глинистых, суглинистых грунтах, а также на тяжелых глиноземах минимальная глубина заложения должна быть несколько выше.

Глубина промерзания почвы на территории России

Ещё один фактор — это тип канализации. Так, глубина заложения напорной канализации сама по себе не должна быть большой, потому что быстрейший ток сточных вод не даст трубам замерзнуть. Принудительный ток сточных вод может также несколько прогревать саму трубу.

Закладка ливневой канализации

Глубина заложения ливневой канализации не должна быть большой, потому что зимой она всё равно забивается снегом. Главное, чтобы она была спроектирована так, чтобы после каждого дождя в ней не скапливалась вода.

Также в заложении ливневой канализации постоянно присутствуют специальные пороги, которые замедляют ток воды, препятствуя разрушению конструкции во время сильных ливней. Для того чтобы ливнёвка не замерзала, для неё можно установить дополнительное отопление на зиму, а одного прогревания будет достаточно для того, чтобы просушить канал.

Для трубопровода из пластика промерзание не столь страшно, ведь он не лопается ото льда. Зато может появиться другая проблема, поэтому трубопровод необходимо закладывать так, чтобы он лежал ниже точки промерзания земли. Пластиковый трубопровод может существенно растянуться, а если так будет продолжаться хотя бы два сезона, то возможно непредсказуемое изменение угла наклона всей системы, а также расхождение в местах стыков.

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

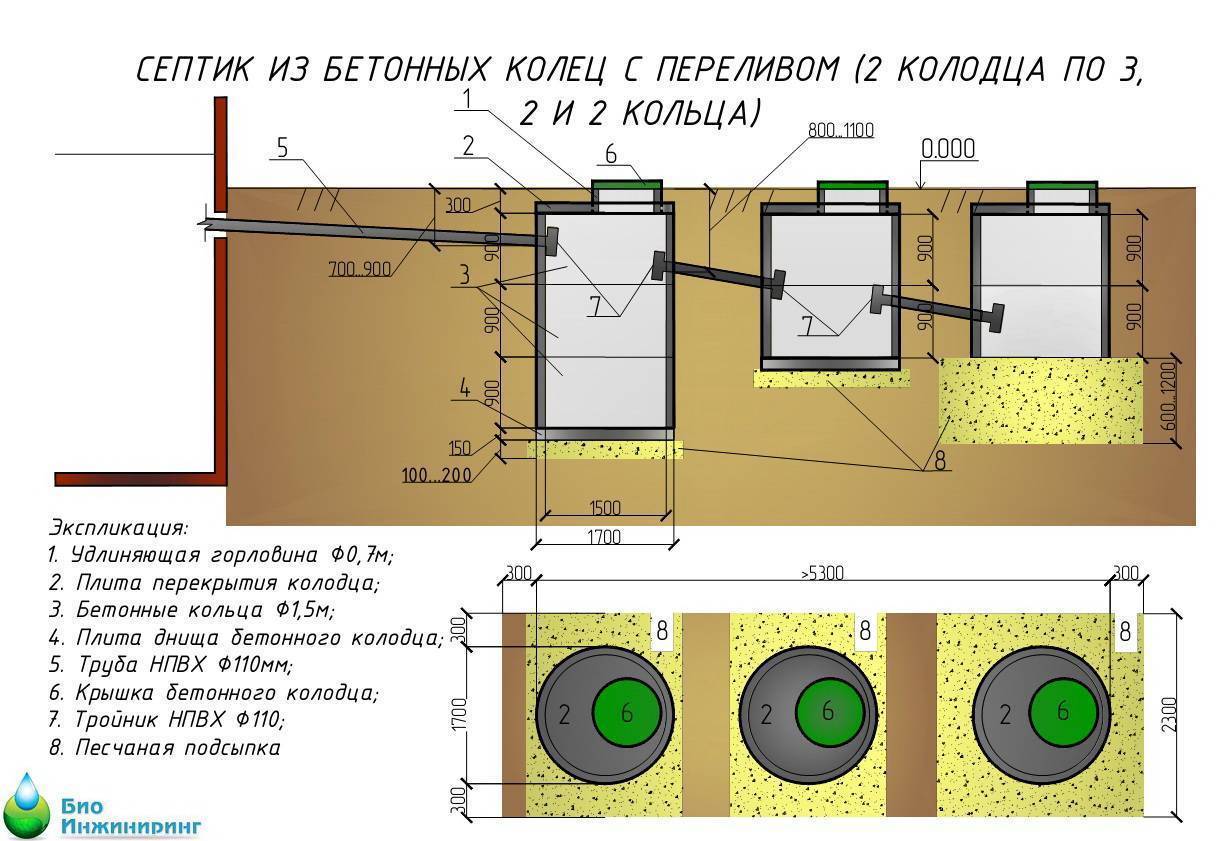

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом

Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра. Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага

Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома

Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба. Важным фактором является глубина промерзания грунта

В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы. К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

На какую глубину должны закладываться канализационные трубы

Глубина закладки определяется Сводом правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 „Канализация. Наружные сети и сооружения“ и некоторыми другими нормами и правилами.

Вопрос о глубине закладки

На бытовом уровне, если есть возможность подключиться к коммунальным канализационным сетям, то оптимальным вариантом будет прокладка трубы канализации ниже уровня промерзания почвы в вашем регионе. Коммунальные коллекторы однозначно будут расположены ниже этого уровня. Но такое глубокое заложение для труб канализации не обязательно.

Факторы, влияющие на уровень

На вопрос о глубине заложения придомовой канализационной системы прежде всего влияет глубина промерзания грунта, геологические условия на участке (близость грунтовых вод, твердых пород, уклон участка), возможность заглубить септик или очистительную установку. Минимальная глубина не должна быть меньше, чем 0,7 м от поверхности земли (после разравнивания участка), иначе вся конструкция может быть повреждена транспортом. Под дорогами и местом стоянки автомобиля минимальная глубина заложения – не менее 1 м.

Методика расчета глубины пролегания трубы, соединенной с накопительным резервуаром

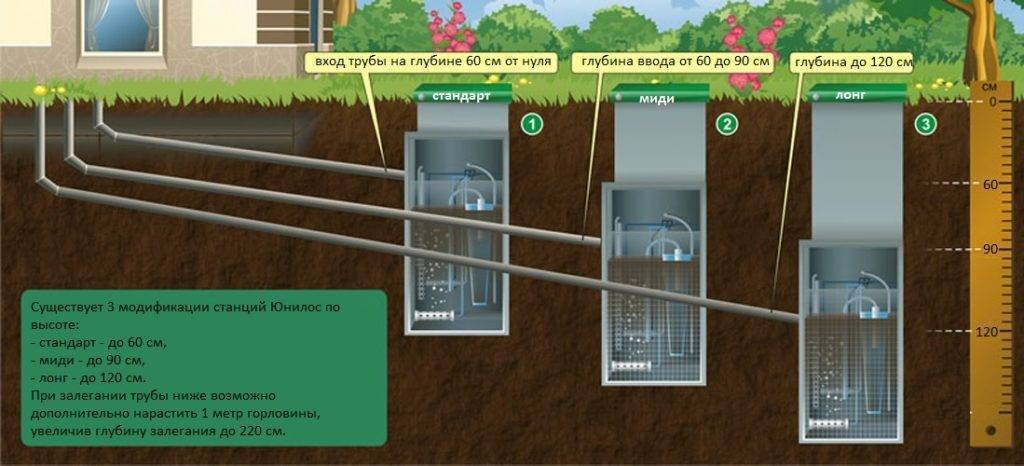

Септик или автономную очистную установку нельзя чрезмерно заглублять. Чрезмерное углубление емкостей приводит к увеличению объема земляных и бетонных работ, усложняет очистку емкостей, при близком расположении грунтовых вод необходимо применять меры по предотвращению «всплывания» оборудования (например, установку под днище бетонной плиты).

Септик должен располагаться не ниже, чем на 1 м от поверхности. Очистные установки – аналогично (допустимая глубина указывается в паспорте). Величину заглубления определяют по подводящей канализационной трубе. Если септик расположен близко от дома, то проблем обычно не возникает, и расчет глубины проводится по формуле: глубина расположения патрубков емкости = глубина места ввода стоков в септик = глубине выпуска из дома + длина трубы, умноженная на 0,02 (уклон).

Проблемы возникают при очень отдаленном расположении септика или очистной установки от дома. В этом случае нужно попытаться решить проблему путем более неглубокой прокладки трубы и ее утепления. Если ситуация таким образом не решается, тогда придется сооружать промежуточную емкость и организовывать перекачку стоков при помощи насоса.

Подготовительные работы

Для правильной прокладки нужно придерживаться определенных действий:

1. Сначала составляют грамотный проект, предусматривающий лучший маршрут будущего трубопровода. По возможности его делают наиболее прямым, чтобы получилось как можно меньше поворотов и изгибов, потому что именно в таких местах чаще всего возникают засоры. Если же таких моментов избежать не получается, то желательно в них установить смотровые колодцы, чтобы при необходимости можно было без труда разобрать этот участок. Также колодцы потребуются при прямых труб на большие расстояния. Их устанавливают каждые десять метров маршрута.
2. Нужно рассчитать глубину залегания канализационной системы. чтобы изолировать трубы от холода, для этого учитывается промерзание почвы.

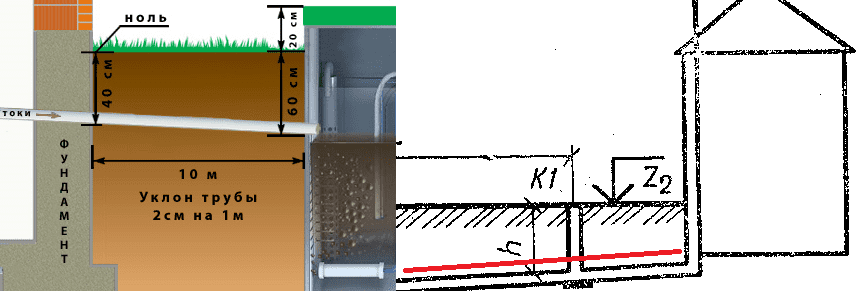

3. Рассчитывается уклон таким образом, чтобы на каждый метр труба углублялась на один — два сантиметра. Если реализовать это не удастся, то придется использовать принудительную систему.
4. Далее выбирается технология прокладки: бестраншейный метод или, наоборот, при помощи выкапывания траншеи.

Особенности прокладки канализации в частном доме

Если строится новый дом, то канализацию прокладывают еще тогда, когда возводят фундамент строения. Но если дом уже стоит, а канализацию решено было подключить лишь недавно, то процесс чаще всего производится при помощи спецтехники.

Проложить трубы в доме совсем не сложно. Чаще всего выкапывают траншею, а потом их укладывают. А если копку делать по каким-то причинам нельзя, то применяют бестраншейный метод.

При этом необходимо учитывать количество стоков, стекающих в септик ежедневно (под этот параметр подбирается диаметр сечения, а также материалы изготовления труб). В основном, для дач используют трубопровод диаметром сто десять миллиметров, изготовленный из полипропилена, который способен выдержать высокую температуру до восьмидесяти градусов. Если же будет использован метод прокола, то рекомендуется применять двухслойные трубы, имеющие гофрированную поверхность. Но следует помнить, что при бестраншейном методе должна быть использована специальная техника. А это, в свою очередь, повлияет на стоимость работы по прокладке канализации.

Если можно будет подключиться к магистральной канализационной системе, то стоит учитывать при прокладке глубину ее залегания. От этого рассчитывается и уклон, и сама глубина залегания трубы от дома. Информация и разрешение на это предоставляет организация, обслуживающая магистраль. Иначе придется выкапывать выгребную яму. Для септика трубопровод обычно укладывают на метровую глубину.

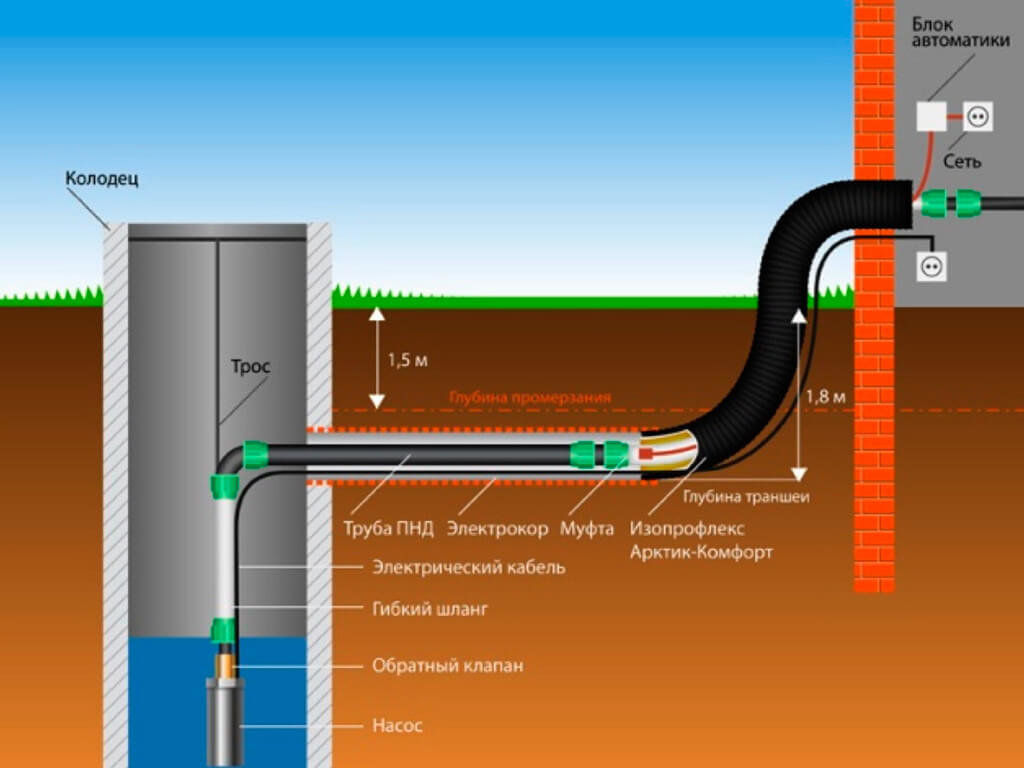

Чтобы избежать замерзания в холодное время года, должна быть правильно рассчитана глубина прокладки трубы в зависимости от глубины промерзания почвы, что в свою очередь, зависит от ее типа и климата в регионе в целом. Канализация должна быть проведена на двадцать — тридцать сантиметров ниже уровня промерзания. Иногда оптимальную глубину для трубопровода подсчитать довольно сложно, так как обычно коммуникации прокладывают на глубине на менее семидесяти — восьмидесяти сантиметров от поверхности.

Теплоизоляция реализуется при помощи специальных утеплителей. Их делают формовыми и рулонными и укутывают трубы прямо перед установкой. При холодном климате, где уровень промерзания почвы очень глубок, утепление реализуется специальным нагревающим кабелем, укладывающемся по всей длине трубопровода. В магазинах строительной техники можно впрочем найти трубы, где уже предусмотрен слой теплоизоляции.

https://youtube.com/watch?v=pF7lwiahy0s

Утеплители защищают от воды слоем гидроизоляции, так как они просто потеряют свои свойства, если увлажнятся.

Источник

Особенности прокладки канализации в земле

Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.

Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон. В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода

В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.

Технология прокладки канализационных труб

Прокладка канализационной сети производится двумя способами – открытым и методом прокола (бестраншейной прокладки). Для устройства локальной канализации второй способ прокладки актуален, если ТП требуется провести под надворным строением или там, где землеройные работы нежелательны. Если вам больше подходит такой способ, придётся обратиться к профессионалам, т.к. данная технология требует специального оборудования и навыков. И, тем не менее, в основном используется открытый способ прокладки. Процесс технологически несложен, однако, требует участия нескольких человек.

Последовательность проведения работ

1. Производится разбивка сети. Выкапывается траншея нужной конфигурации и размеров. Если глубина невелика, траншея выкапывается вручную. При больших объёмах работы для выемки грунта используется экскаватор. Если траншея проходит в рыхлом сыпучем грунте, то нужно использовать опалубку.
2. Дно выравнивается и очищается от жёстких включений. Насыпается песок подушки. Выравнивается, уплотняется.
3. На бровке траншеи состыковываются трубы.
4. На вывод, соединяющий внутреннюю и внешнюю канализации, одевается патрубок, имеющий нужный угол.
5. Собранную ветку трубопровода аккуратно укладывают на дно траншеи, присоединяют участок у дома к патрубку.
6. Другой конец задвигают в отверстие септика. Если септик построен недавно, стык бетоном не заделывают, чтобы при небольшой просадке септика трубы не повредились.
7. При обратной засыпке траншеи поверх трубопровода укладывается слой от 30 см из мягкого грунта или песка без твёрдых включений. Первые 10 см слоя над ТП уплотняются ручным инструментом. Уплотнение грунта между ним и стенками траншеи, а также оставшегося вышележащего слоя производится ручным механическим инструментом. Если засыпка ведётся песком, то для уплотнения допустима его проливка. Оставшееся в выемке пространство засыпается вынутым грунтом. В некоторых источниках рекомендуется не уплотнять верхний слой грунта.
8. После окончания монтажа ТП, перед закапыванием необходимо ещё раз убедиться, что все уклоны соблюдены.

Технология прокладки и правила сборки

Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.

Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.

Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.

Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.

Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.
