При выборе способов прокладки силовых кабельных
линий до 35 кВ необходимо руководствоваться следующим:

1. При прокладке кабелей в земле рекомендуется в одной
траншее прокладывать не более шести силовых кабелей. При большем количестве
кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между
группами кабелей не менее 0,5 м или в каналах, туннелях, по эстакадам и в
галереях.

2. Прокладка кабелей в туннелях, по эстакадам и в галереях
рекомендуется при количестве силовых кабелей, идущих в одном направлении, более
20.

3. Прокладка кабелей в блоках применяется в условиях
большой стесненности по трассе, в местах пересечений с железнодорожными путями
и проездами, при вероятности разлива металла и т. п.

4. При выборе способов прокладки кабелей по территориям
городов должны учитываться первоначальные капитальные затраты и затраты,
связанные с производством эксплуатационно-ремонтных работ, а также удобство и
экономичность обслуживания сооружений.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16
Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17
Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

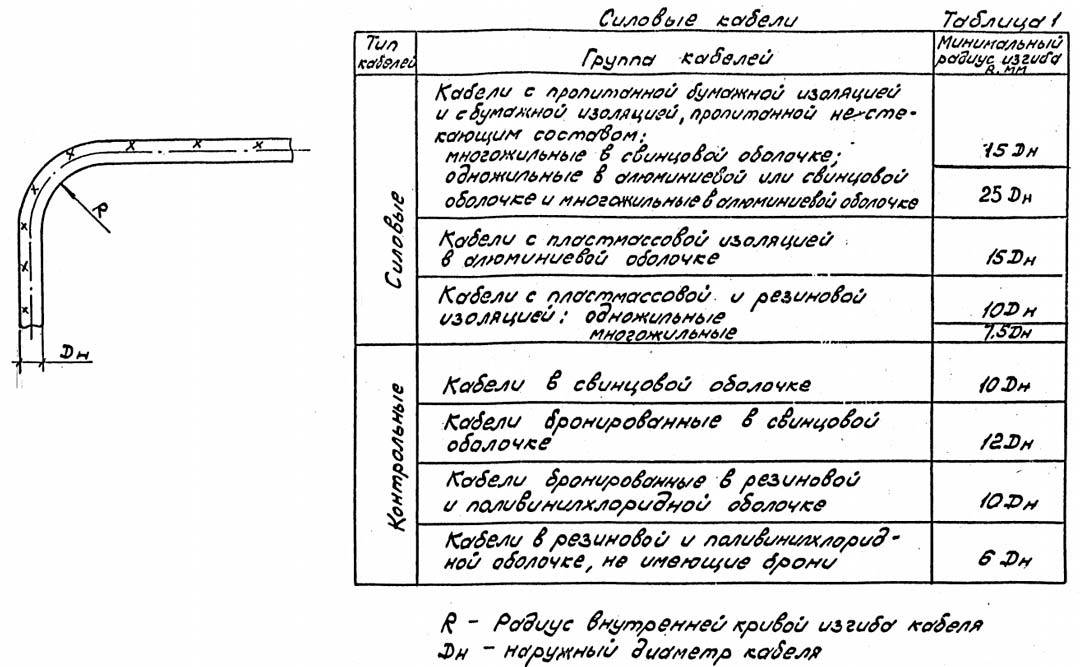

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19

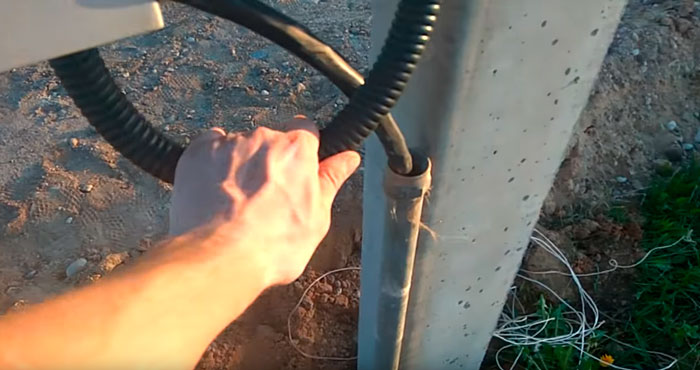

Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20
Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

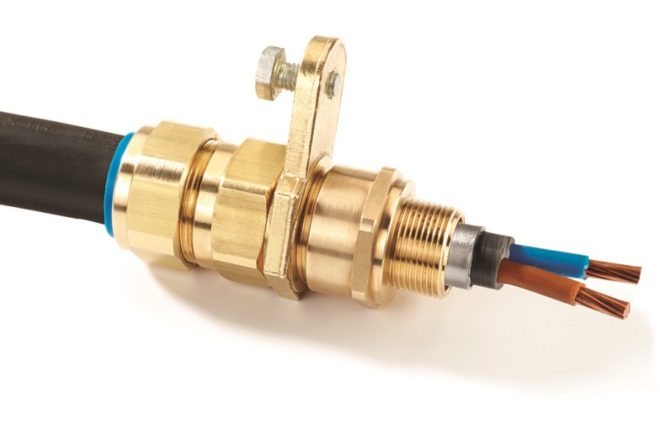

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Прокладка кабеля в зимний период

Преимущества прокладки электрического кабеля под землей

Правила и нормы прокладки кабеля в траншее

Требования и нормы прокладки кабеля в траншее прописаны в ПУЭ (издание 7, пункты 2.3.17 и 2.3.83), а также в СНиП 12-03-99 и 3.05.06–85 «Электротехнические устройства». В этих документах можно найти подробную информацию о правилах прокладки кабеля в траншее: требования к устройству траншеи, оборудованию, характеристикам кабеля, нюансы укладки в зависимости от условий, типов и свойств почвы и многое другое.

Примеры некоторых нормативов:

1. При прокладке не цельного провода, все его концы (которые необходимо соединить) должны иметь запас минимум в 100 см.
2. В точках, где кабели должны соединяться, траншею делают более широкой (примерно на 40%), чтобы можно было комфортно выполнить соединение и обеспечить удобный доступ к кабельным муфтам.
3. При прокладке кабеля в траншее по ГОСТу, провод, который заводится в здание, должен иметь запас от 100 см и более.
4. Запрещено превышать максимальный изгиб для определенного типа провода.
5. Во время протяжки кабеля нужно все время контролировать силу его натяжения при помощи динамометра. Предельно допустимые усилия определяются типом кабеля и его параметрами.
6. Совместная прокладка кабелей в траншее не проводится, если провода выполняют роль взаимозаменяемых. Исключение — невозможность выполнить прокладку иным методом.
7. Глубина траншеи для кабеля должна рассчитываться, исходя из места ее прокладки, уровня промерзания почвы и глубины залегания подземных вод.
8. Ширина траншеи для прокладки кабеля зависит от диаметра используемой трубы. В свою очередь, диаметр трубы должен соответствовать количеству прокладываемых кабелей (расстояние между ними должно быть не менее 10 см).
9. Согласно ПУЭ, расстояние от кабельной трассы до фундамента какого-либо здания должно составлять не менее 60 см. Также прокладывать кабель в трубе необходимо на расстоянии не менее 2 м от газопровода, не менее 1 метра от водопровода.
10. При сильном морозе работы по прокладке кабеля обычно не проводят.

Это основные правила прокладки кабеля траншее. Более детально изучить вопрос можно в ПУЭ и СНиП, указанных выше.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нормативно-правовые акты процесса и технологии

Для правильной укладки провода в траншеи используется СНиП 3.05.06-85 «Электротехнические устройства», а также СНиП 12-03-99. В данных сборниках указаны положения, регулирующие проведение электромонтажных работ, способы копки траншеи и стандарты, которые необходимо соблюдать при выполнении процедуры.

Дополнительно в строительстве используется Правила устройства электроустановок (ПУЭ). Изучением данного вопроса занимается 7 издание ПУЭ. Здесь подробно описаны условия прокладки силовых кабелей под землей.

Например, в пункте 2.3.17 ПУЭ-7 рассказано, как рассчитать массу провода, грунта и дорожного покрытия, отталкиваясь от этого, спроектировать подземное сооружение. В пункте 2.3.83 из ПУЭ-7 допускается не защищать дополнительно кабель кирпичами или другими конструкциями, если его напряжение не превышает 1 кВ.

Нормы и требования

Есть несколько требований к прокладке провода в колее:

1. Глубина должна быть такой, чтоб не было возможности раскопать траншею лопатой. Степень залегания регулируется типом грунта, степенью его промерзания и уровня грунтовых вод.
2. Провод должен быть защищен от повреждений механического типа.
3. В окоп необходимо подсыпать песок: песочная подушка не даст возможности проводу контактировать с твердой почвой.
4. При прокладке под дорогой используется толстостенная металлическая труба. Это позволяет снизить риск повреждений из-за чрезмерной нагрузки на покрытие.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Принцип прокладки кабеля под землей

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

​

• В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
• На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
• При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
• Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
• Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
• В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Прокладка силовой линии – технология и особенности операции

Первый шаг – подготовка схемы укладки кабеля. На ней определяются расстояния, на которые траншея будет удалена от хозяйственных построек, дома, деревьев. На схеме сразу же ставятся отметки о местах, где планируется установка уличного освещения (фонарей, прожекторов). Затем производится разметка траншеи (строго по составленному плану). Ее выполняют при помощи шнура и колышков. По разметке роется канава для размещения кабеля. С ее дна удаляется весь мусор – куски металла, осколки стекла, крупные и острые камни, другие предметы, которые способны повредить силовую линию.

Дно траншеи утрамбовывается, засыпается слоем песка (10 см). Монтируются опоры освещения, если они предусмотрены в схеме. Выполняется укладка кабеля – вручную либо с помощью лебедки. Смонтированная силовая линия проверяется на наличие короткого замыкания омметром. С кабеля снимается заряд. Действовать следует аккуратно. Эта часть работ осуществляется исполнителем в резиновых перчатках и сапогах по следующей схеме: жилы соединяются с бронированной оболочкой, линия замыкается на почву. Кабель защищают пластиковой либо асбестоцементной трубой. Для этого ее нужно разрезать пополам, уложить провода в получившиеся части скорлупы и соединить последние в одну конструкцию скотчем.

Поверх уложенных проводов насыпается слой песка, разравнивается, трамбуется. Траншея засыпается на 15–20 см землей. Размещается сигнальная лента.

Сверху при необходимости устанавливается железобетонная плита (ряды кирпичей). Траншея засыпается землей. Грунт следует насыпать с горкой, которая осядет после 2–3 дождей и полностью сравняется с поверхностью почвы.

Прокладку кабеля в земле нежелательно выполнять на участках с повышенными нагрузками – под садово-парковыми дорожками, игровыми площадками для детей, дачными навесами, где стоит автомобиль. Нельзя защищать силовые линии гофрированными трубами, сделанными из обычного пластика. Они разрушаются в течение 1,5–2 лет. Разрешается применять только изделия, изготовленные из полиэтилена низкого давления (шланги ПНД).

При точном соблюдении требований ПУЭ подземный монтаж силового кабеля своими руками не вызывает затруднений, а эксплуатация обустроенной линии – ни малейших проблем.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

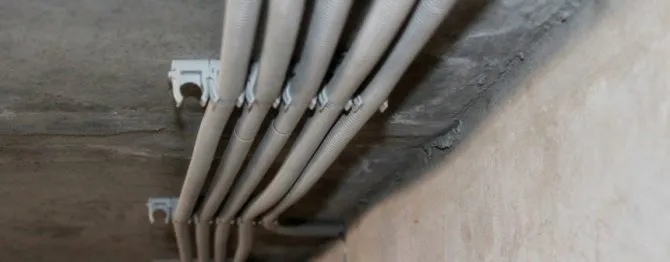

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Источник

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.; При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями; Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты

Важно перед укладкой проверить отключена ли проводка от сети напряжения; Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать; Существует вариант — дно траншеи выкладывается красным кирпичом; Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см; Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов; Далее насыпается подушка из песка -12 см

Она обезопасит от возможности порыва провода; Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков; Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня

Дно выкопанной траншеи следует утрамбовать; Существует вариант — дно траншеи выкладывается красным кирпичом; Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см; Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов; Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода; Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков; Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;
• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Преимущества прокладки кабеля под землей

Как уже было сказано выше, укладка электрического кабеля в предварительно вырытую и подготовленную траншею, имеет перед воздушной подводкой только одни преимущества и никаких недостатков, в плане надежности. Разумеется, все это действительно, если монтаж выполнен с соблюдением всех правил. Давайте рассмотрим основные достоинства этого способа электрификации частного дома, дачи или иного объекта.

Возможность применения электрического кабеля большего сечения, так сказать, с запасом, без необходимого для воздушных линий усиления поддерживающей конструкции. Минимизация всех внешних устройств, таких как выключатели, изоляторы и так далее. Достаточно установить один автомат на вводе для полного обесточивания внутренней электрической сети

Эстетика общего вида строения также немаловажное достоинство этого варианта подключения. Висящие и раскачивающиеся провода не добавляют привлекательности здания в целом

При достаточном заглублении траншеи и правильном монтаже коммуникаций о кабеле можно забыть навсегда. Возможность выхода его из строя c последующей заменой практически исключена.

Как проложить кабель в земле? Технология таких работ практически одинакова для любых регионов РФ, с некоторыми нюансами для различных почв и климатических условий. Она регулируется ГОСТами и нормами, которые неизменны с 60-х годов прошлого века. Прокладка кабеля под землей на даче, в частном доме или ином малоэтажном объекте начинается с разработки трассы.

Виды защитных труб

Прокладка электрокабеля подземным способом: требования ПУЭ

4.3. Требования и нормы на прокладку оптического кабеля в грунт

В настоящее время оптические кабеля связи на загородной зоне прокладываются непосредственно в грунте или методом пневмозадувки в предварительно проложенную защитную пластмассовую трубку (ЗПТ).

Прокладка оптических кабелей связи и ЗПТ в грунтах I-III групп, а также в грунтах IV группы (при условии выполнения двух-трехкратной пропорки грунта) должна производиться бестраншейным способом с применением кабелеукладочной техники.

При разработке траншей и котлованов для прокладки кабелей в скальных грунтах следует использовать буровзрывную технику, однако этот способ работ необходимо применять только в тех случаях, когда исключена возможность применения для этих целей строительной техники . В скальных грунтах V группы и выше, а также в грунтах IV группы, разрабатываемых взрывным способом, отбойными молотками или другими высокопроизводительными машинами и механизмами, кабели следует укладывать в траншею с устройством постели и верхнего покрывающего слоя из разрыхленной земли или песчаного грунта толщиной по 10 см каждый.

В стесненных условиях и при наличии подземных коммуникаций прокладка ОК или ЗПТ должна производиться в предварительно разработанную траншею. При пересечении автомобильных и железных дорог, проезжей части улиц и трамвайных путей кабели следует прокладывать в асбестоцементных или полиэтиленовых трубах с выводом по обе стороны от подошвы насыпи или полевой бровки на длину не менее 1 м.

При устройстве переходов в местах с высоким уровнем грунтовых вод и в случае прокладки труб выше границы промерзания должны предусматриваться защитные мероприятия от раздавливания кабеля льдом. При пересечении постоянных грунтовых непрофилированных дорог, в том числе съездов с автомобильных дорог, допускается прокладка кабелей в заранее подготовленную траншею без труб, но с покрытием их кирпичом или железобетонными плитами.

Глубина прокладки ОК или ЗПТ в грунт в грунтах I-IV групп должна приниматься 1,2 м, а в грунтах V группы и выше, а также в грунтах IV группы, разрабатываемых взрывным способом или отбойными молотками, должна быть не менее: при выходе скалы на поверхность – 0,4 м; при наличии над скальной породой поверхностного почвенного слоя – 0,6 м.

При прокладке ОК на местности с уклоном свыше 30 рытье траншей на подъемах и спусках должно производиться вручную зигзагообразно (змейкой) с отклонением от средней линии на 1,5 м и длиной отклонения 5 м.

При проектировании ВОЛП в лесистой местности следует максимально использовать существующие лесные дороги и просеки. В случае, если на отдельных участках трасс не предоставляется такая возможность, следует предусматривать вырубку или расчистку просек.

Для фиксации трассы ВОЛП необходимо предусматривать установку железобетонных замерных столбиков. Их следует устанавливать на загородных участках трассы и в сельских населенных пунктах при прокладке кабелей в грунте против каждой муфты, на поворотах, на пересечениях автомобильных и железных дорог, водных препятствий, продуктопроводов, кабельных линий электропередачи и связи, водопровода и канализации, а также на прямых участках трассы кабеля не далее 250-300 м один от другого. В населенных пунктах, где по условиям местности установка замерных столбиков невозможна, должны устанавливаться указательные знаки на стенах зданий или других постоянных сооружениях.

Установка замерных столбиков на пахотных землях не допускается. В этом случае замерные столбики должны быть вынесены в сторону дороги за границу пахотной земли и устанавливаться в местах, обеспечивающих их сохранность. При вынужденном размещении соединительных муфт кабелей связи на пахотных землях в проектах следует предусматривать установку над ними специальных маркеров (пассивных резонансных контуров).

Для определения местоположения ОК трассовыми приборами и контроля за состоянием защитной пластмассовой оболочке по трассе через 2…4 строительные длины в местах их соединения устанавливаются КИП-1. В указанных КИП металлические элементы кабеля выводятся на проектируемые заземления, сопротивление которых должно быть не более 10 Ом при удельном сопротивлении грунта до 100 Ом∙м. Точное место установки КИП определяется во время строительства. Заземление КИП выполняется двумя вертикальными электродами из круглой стали диаметром 12 мм, устанавливаемых на расстоянии 5 м друг от друга и соединяемых между собой стальной полосой 40х4 мм. Подключение КИП к заземлителю осуществляется кабелем ВВГ, а к броне ОК – проводом ВПП.

Подземная прокладка кабеля на даче

Прокладка кабеля в земле

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать? Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный.

Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают.

Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.

Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос.

организаций в процессе проведения работ.

Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:
