Техника безопасности
Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.
Очень внимательно нужно относиться к распределению проводки перед подключением.
Если в инструкции имеются рекомендации по подключению, их обязательно следует выполнять.
Все соединения должны быть качественными. Если используются клеммные колодки, то следует хорошо затягивать зажимы, а в случае со скрутками, стягивать провода нужно плоскогубцами. Все незакрытые места соединений требуют качественной изоляции.
Читайте по теме — технология установки люстры на натяжной потолок.
Проводить проверки работоспособности необходимо только после изоляции всех соединений.

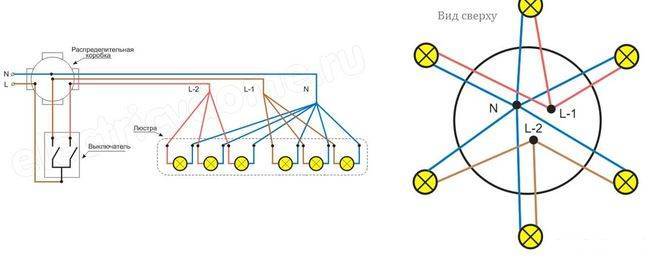

Подключение люстры к двойному выключателю на 5 лампочек
Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:
- Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
- Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.
Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:
- Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
- Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
- Первый из них подсоединяется к одной группе лампочек, а второй – к другой.
Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно
При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.
В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.
Маркировка проводов
Для облегчения прозвонки проводов и исключения ошибок применяется цветная маркировка изоляции проводников в кабеле. Общепринятым стандартом является маркировка заземляющего проводника желтым цветом с зеленой полосой.
Никогда нельзя использовать проводник с такой расцветкой для подключения устройств! Этот проводник применяется только для заземления.
Для нулевого (нейтрального) проводника применяются жилы с синей или голубой расцветкой. Фазные проводники могут иметь различные цвета, кроме перечисленных.

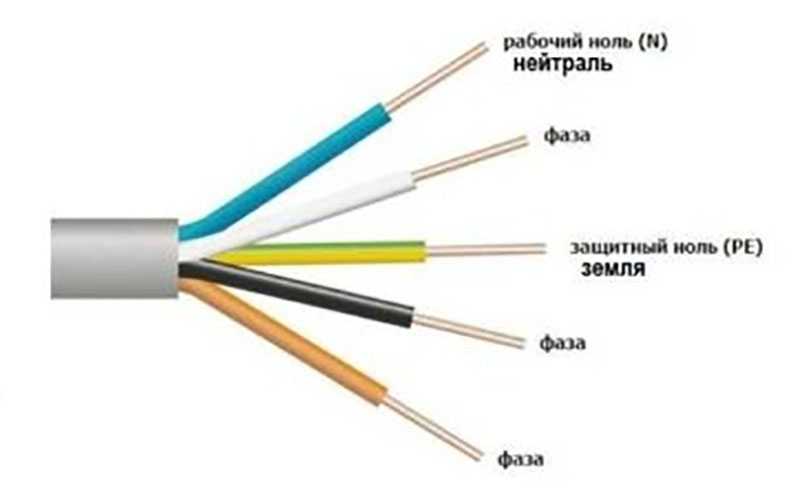

Цветовая маркировка жил кабеля
Проблемы возникают при работах в домах со старой проводкой. Когда-то изоляцию проводов делали одинаковой для всех жил, поэтому перед началом работ необходимо выполнить прозвонку проводов.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Коротко о главном
В подключении люстры к двухклавишному выключателю нет ничего сложного для любого домашнего мастера. Чтобы разделить источники света на два отдельных блока, необходимо правильно сгруппировать фазные провода на светильнике. При этом все нулевые жилы собираются вместе и подключаются не к выключателю, а напрямую к распределительной коробке.
Выбранные варианты группировки лампочек в люстре соединяют только со своим проводом, идущим от выключателя. А из последнего должно выходить две активные фазы. Причем каждая должна регулироваться только своей клавишей. При этом, если активировать обе контактные пластины, люстра должна загореться в полном объеме. А при замыкании только одной клавиши – зажигается определенная группа лампочек.
Если от выключателя отходит только один фазный провод, то для включения отдельных групп ламп придется добавлять провода. Обойтись без этого можно только если выбрать люстру с пультом управления. Встроенный в неё блок управления запитывается от одного провода и позволяет отдельно включать различное количество ламп.
Чтобы выбрать люстры для любых способов подключения, загляните в онлайн-гипермаркет lustrof.ru – здесь знают про освещение все… и ещё чуть-чуть ))
Необходимые инструменты
Для начала подготовим рабочий инвентарь. Нам потребуется:
- Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
- Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
- Мультиметр — самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
- Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.
Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.
Подключение в двухклавишном выключателе
Этот шаг может осуществить абсолютно любой человек, который хоть маленько разбирается в электрике. Центр соединения проводов находится в выключателе, именно здесь задается очередность включения/выключения ламп. В переключателе с двумя клавишами есть крепление для двух или трех контактов: фаза, ноль, заземление. Заземляющий контакт можно встретить у выключателей с металлическим корпусом. Главное их предназначение – соединение проводов в одну общую систему.
При работе с проводами нужно быть особенно внимательным, соблюдать правила противопожарной безопасности, отключить квартиру или дом от электрической энергии. По этой причине производить работы по подключению потолочной люстры нужно в светлое время суток.
В подключении люстры к нескольким выключателям есть один существенный плюс: экономия электроэнергии, когда нет необходимости в общем свете. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. Благодаря этим небольшим усилиям вы сэкономите семейный бюджет и в том случае, если присоедините люстру к проводам правильно своими руками.
Что делать, если тип выключателя или люстры не соответствует требуемому
Может случиться так, что старая люстра имела несколько групп ламп и включалась от двухклавишного выключателя, а после ремонта было принято решение установить обычную однорожковую. Или наоборот, вместо простой люстры установили многорожковую. Как правильно подсоединить светильник?
Количество клавиш больше, чем проводников в люстре
Если от двойного выключателя (и из потолка, соответственно, к люстре) выходит больше проводов, чем необходимо для подключения люстры (наиболее часто – четыре, один из которых заземляющий), то самый радикальный способ – заменить выключатель, а часть проводов оставить свободными.
А можно подключить простую люстру к двойному выключателю. Можно объединить провода, идущие от разных клавиш выключателя. Соединение можно выполнить на потолке перед колодкой подключения люстры или в самом выключателе (в этом случае второй провод к люстре нужно оставить свободным). Тогда люстра будет включаться любой клавишей, а для выключения нужно, чтобы все клавиши были в выключенном положении.
Как подключить люстру к двухклавишному выключателю
Количество клавиш меньше, чем проводников в люстре
Если не ремонтировать проводку, то подключить люстру на два рожка и более к двум проводам возможно только одним вариантом – путем объединения всех раздельных групп ламп в одну.
В крайнем случае, если допускает проводка, можно использовать два выключателя.
Совсем другая ситуация при подключении современной люстры с пультом дистанционного управления. Вне зависимости от количества групп лампочек подсоединение люстры к выключателю осуществляется проводкой с двумя проводами, а коммутация различных групп ламп производится блоком управления, размещенным в светильнике.
Как найти фазу
В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.
На потолке
Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.
В люстре
Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:
- L – для подключения фазного проводника;
- N – под нулевой провод;
- PE или знак заземления – защитное заземление.
Буквенное обозначение клемм потолочного светильника.
Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:
- фазный провод может быть обозначен красным, коричневым или белым цветом;
- нулевой – синим или голубым;
- защитное заземление – желто-зеленым.
Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.
Как подключить люстру на два разных выключателя?
Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.
На рисунке видно, что в проходном выключателе присутствует три контакта:
- общий, который дает вывод для подключения к люстре или к проводу с фазой
- два других с их помощью выключатели подобного типа соединяются между собой.
Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.
Галогенные лампы – преимущества их использования и схемы подключения.
Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.
Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.
Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.
Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.
В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.
У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.
Люстра с пультом управления – роскошь или удобство?
Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.
Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.
Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.
