Мерцание при работе
Мы рассмотрели, почему могут мерцать светодиодные лампы в выключенном состоянии. Это мерцание после выключения видно невооруженным глазом и вызывает дискомфорт. Но мерцать они могут и при работе, и не ощущаются визуально. Такое мерцание приносит вред, так как воздействует на человека на подсознательном уровне. При длительном воздействии оно может стать причиной частой утомляемости, бессонницы, подавленного состояния. А самое главное, оно негативно сказывается на зрении. Почему это происходит? Все дело в том же конденсаторе фильтра. Если его емкость недостаточна, то фильтр плохо справляется со своей задачей. Часть переменного тока с удвоенной частотой сети 100 Гц добирается до светодиодов и заставляет их изменять яркость свечения с той же частотой.
Согласно Свода Правил СП 52.13330.2011, регламентирующего требования к естественному и искусственному освещению, для детских и лечебных помещений коэффициент пульсаций не должен превышать 10-20 %. Величина варьируется в зависимости от размера объектов, которые требуется рассматривать. Для остальных помещений коэффициент пульсаций не нормируется, но это еще не значит, что им нужно пренебрегать. Тем более, что у низкого качества ламп отдельных производителей он доходит до 60%! Сами же производители редко предоставляют информацию о коэффициенте пульсаций, с которым работает их продукция. Поэтому для его оценки в домашних условиях приходится проводить тесты, фиксирующие не величину, а само наличие мерцания. Первый и самый простой – так называемый «карандашный тест», основанный на эффекте стробоскопа. Включив в помещении только светильник с тестируемой лампой, быстро помашите перед ней карандашом. Если вы увидите сплошной след от карандаша, с пульсациями все в порядке. Если след от карандаша распадается на фрагменты, значит, пульсации есть. Второй способ связан с использованием фото- или видеокамеры. Можно воспользоваться мобильным телефоном. Камеру нужно навести на лампочку с расстояния около 1 метра, при наличии мерцания на дисплее вы увидите темные полосы. Если вы часто снимаете, то наверняка их не раз видели, но теперь знаете, почему так происходит.
Рассмотрим, как убрать такое мерцание светодиодных ламп. Нужно поменять конденсатор фильтра на другой, имеющий большую емкость. При этом нужно подобрать конденсатор на то же рабочее напряжение и вписаться в габаритные размеры. Нужно, конечно, обладать некоторыми навыками, чтобы найти на плате драйвера этот конденсатор и иметь навыки владения паяльником. Емкость нового элемента придется подбирать экспериментально. Способ этот не является панацеей, не всегда получается полностью убрать мерцание, но попробовать можно.
https://youtube.com/watch?v=fg5S0e1KQ0o
Еще одна из причин возникновения мерцания при работе – это использования диммеров для регулировки яркости.
Перед покупкой диммера, обязательно изучите характеристики используемых ламп: некоторые лампы могут не поддерживать диммирование
Не все светодиодные лампы могут , и не всякий диммер качественно регулирует освещенность
Поэтому перед покупкой внимательно изучите каталог производителя, обратив внимание на то, какие из выпускаемых им ламп диммируются, а какие – нет, и что за устройства рекомендуются для регулировки яркости их свечения. Вот почему мерцают в некоторых случаях светодиодные лампы
Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот
И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок
Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот. И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок.
Причины мигания led-ленты в отключенном состоянии
Подключение блока питания через выключатель с индикаторной лампой приводит к постоянному свечению ленты, как в отключенном, так и включенном положении.
Выключатель со световым индикатором
Значения сопротивления (резистора) в такой схеме настроен таким образом, чтобы на светодиодную лампочку выключателя поступал рабочий ток, позволяющий ей светиться при отключенном положении выключателя.
Этого же значения тока достаточно для небольшого свечения СДЛ.

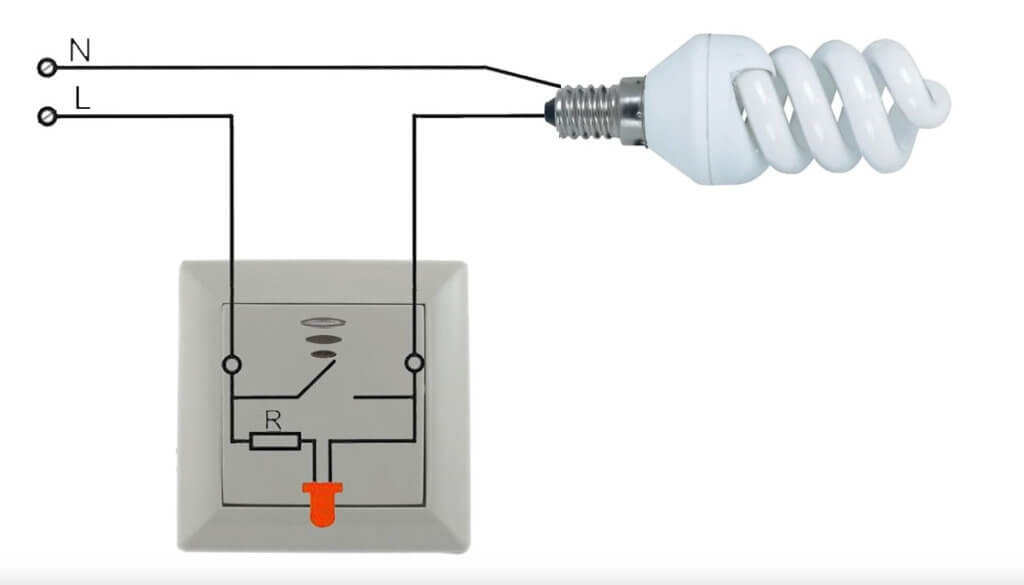

Схема подключения светодиодной лампы через комнатный выключатель с индикатором
Существует несколько вариантов исправления этой проблемы:
- подключение платы через комнатный выключатель без индикатора;
- отключение контактов индикаторной лампы в выключателе. Оставшиеся концы проводов изолируются.
Отключение индикаторной лампы
подключение конденсатора к БП. Конденсатор подключается параллельно контактам платы (лампы), к которым подключаются питающие провода от блока.

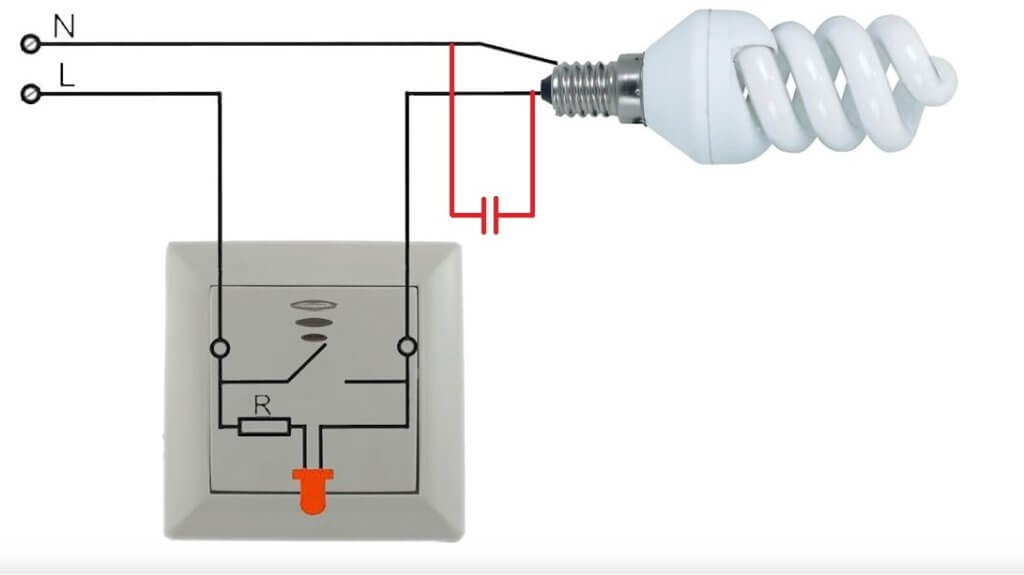

Параллельное подключение дополнительного конденсатора к светодиодной лампе
За счёт своих «накопительных» свойств емкость не позволяет рабочему току проходить дальше к кристаллам платы, тем самым предотвращает их свечение.
По каким причинам возникает мигание светодиодов и способы исправления ситуации
Если вы столкнулись с подобной ситуацией, то надо немедленно заняться ее исправлением. Большинство факторов можно устранить самостоятельно, но при наличии сомнений лучше обратиться к специалистам компании Ledcountry.ru. Обладая большим практическим опытом и глубокими знаниями, наши сотрудники помогут правильно поставить диагноз и найти лучшее решение. Итак, почему мигает светодиодная лента во включенном состоянии?
Правильно установить места возникновения неисправности поможет диагностика простыми приборами: вольтметром либо мультиметром под напряжение 12В и 24В (в зависимости от класса LED ленты). Для удобства проверки нужно провода обозначить разными цветами, а светодиодную систему разделить на функциональные устройства:
- источник питания и блок управления;
- дистанционный пульт;
- светодиодные ленты и соединители;
- усилитель.
По результатам произведенных замеров можно точно установить, почему мигает светодиодная лента и ликвидировать неисправности. Это одна сторона вопроса, но бывает и другая, когда нужно совершить обратное, и превратить равномерно светящуюся ленту в мерцающую.
Мерцание при включенном выключателе
В процессе поиска ответов на вопрос, почему включенные светодиодные лампы мерцают, необходимо учесть, что причин несколько:
- неисправное пусковое устройство;
- низкое напряжение/перепады напряжения;
- низкое качество LED-лампы;
- малая емкость сглаживающего конденсатора.
Если энергосберегающие лампочки загорелись после запуска, сразу моргают и тухнут, причина в пусковом устройстве. Чаще всего требуется замена пускового устройства или люстры.
Слишком низкое напряжение в электросети
При мерцании после того, как светильник полностью загорается, нужно определить одну из нескольких причин. Чтобы определить уровень напряжения, его необходимо периодически измерять. При показателе ниже 5% и скачках, необходимо обратиться в энергетическое предприятие. Если никакие меры не принимаются, существует другой вариант – установка стабилизатора на весь дом.
Исправить ситуацию так же можно, если купить лампочки с высококачественным драйвером и оснастить систему освещения диммером. При его включении не на всю мощность освещение будет моргать. Только после поворота ручки до номинального значения LED-лампа будет работать нормально.
Иногда случается, что мерцание прекращается, если используются лампочки, предназначенные для работы при напряжении 180-250 В.
Отдельное внимание необходимо уделить системам освещения, работающим от блока питания 12 В. Включенный светодиод начинает моргать, если недостаточно мощности
Подобные ситуации случаются при замене галогеновых лампочек светодиодными, соединенными параллельно. Отвечая на вопрос, что делать, можно сказать одно – купить другой блок питания.
Низкокачественная лампочка
Дешевая LED-лампа, укомплектованная блокам питания без резистора, мигает не только выключенная, но и после того, как включается. Единственный вариант – покупать лампочки с КП (коэффициентом пульсации), установленным СанПиН 2.2.1/2.1.1.1278–03.
Малая емкость сглаживающего конденсатора
Конденсатор – это фильтр тока. Полный заряд зависит от емкости. Для ее расчета, исходя из нагрузки и входного/выходного напряжения, можно использовать онлайн калькуляторы. Если емкости недостаточно, на контакты LED-лампы попадает переменный ток, яркость свечения увеличивается, человеческий глаз воспринимает это как мерцание.
Теоретически улучшить эксплуатационные характеристики можно, на практике это удается не всегда. Нужно вскрыть цоколь, выпаять конденсатор и припаять новый. При выборе необходимо учесть размеры – новая деталь должна помещаться в цоколь. Желательно так же просверлить несколько отверстий для отвода избытка тепла.
Почему моргает светодиодная лампочка при включенном или выключенном свете
Мерцание компактных люминесцентных ламп (КЛЛ) и его негативное воздействие на самочувствие человека — давно известный факт. Более чужды случаи, когда мигает светодиодная лампа. Казалось бы, такой источник света лишен практически всех недостатков КЛЛ, но все равно находится масса причин, из-за которых может возникнуть отрицательный эффект.
Мерцание негативно воздействует на зрение, приводит к быстрому утомлению глаз, снижению умственной деятельности и трудоспособности. Если коэффициент пульсации превышает 20 %, крайне не рекомендуется писать, читать или смотреть на монитор компьютера.
Для начала определите, в каких ситуациях мигает лампочка — при включенном или выключенном свете. В зависимости от ответа причины бывают разными.
Как остановить мерцание светодиодной ленты?
Высококачественные светодиодные ленты
Выбор качественной световой ленты — прямой способ избежать мерцания светодиодных лент. По возможности избегайте самих светодиодных лент. Как мы все знаем, качественные светодиодные ленты оснащены более качественными печатными платами, а различные соединения более стабильны. Эти проблемы с качеством приводят к мерцанию светодиодных лент.
Проверьте подключение
Нам нужно проверить все соединения, провода, разъемы и блоки питания, чтобы убедиться, что они подключены правильно. Поскольку плохое соединение создает слишком большое сопротивление, оно будет сильно нагреваться и, конечно же, приведет к мерцанию светодиодной ленты.
Выберите совместимые аксессуары
Во-вторых, вам нужно выбрать совместимые компоненты, такие как диммеры и блоки питания. Например, если вы используете светодиодную ленту постоянного напряжения 24 В, вы должны выбрать источник питания постоянного напряжения 24 В. О том, как выбрать источник питания, пожалуйста, прочитайте
Правильный источник питания

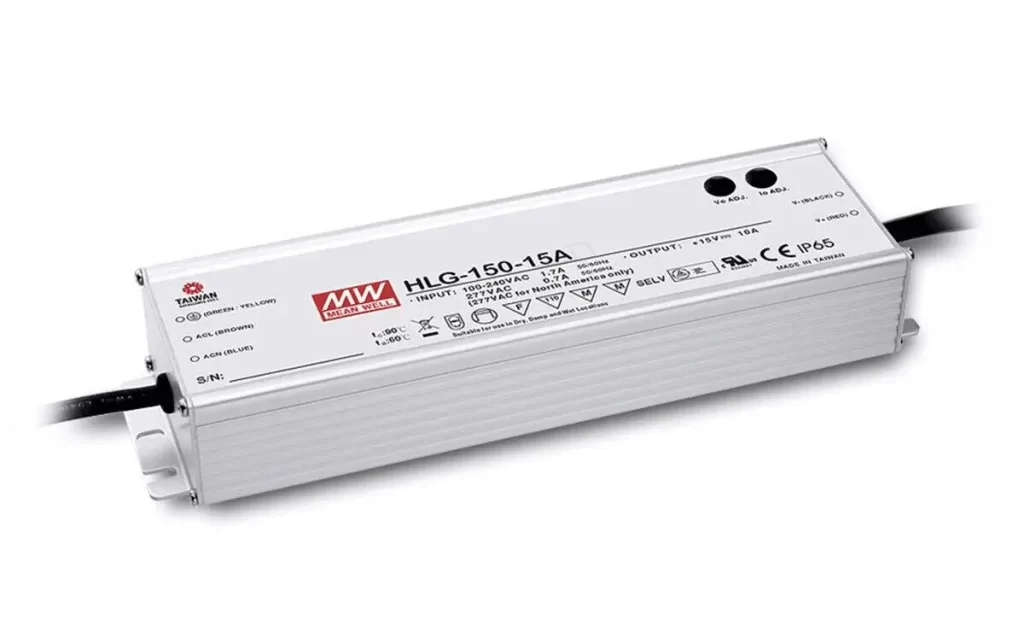

В первую очередь нам необходимо выбрать фирменный блок питания, например Блок питания MEANWELL. Нам нужно выбрать водонепроницаемый или не водонепроницаемый в зависимости от места установки и использовать мощный источник питания, чтобы светодиодная лента не мерцала из-за недостаточного питания.
Сделайте перерыв
Нам нужно избегать включения света в течение длительного времени. Поэтому мы даем им перерыв каждые несколько часов. Таким образом, напряжение на вашей светодиодной ленте не упадет, и ваши светильники будут работать эффективно, пожалуйста, дайте им перерыв.
Уменьшить длину провода
На самом деле существует много способов контролировать падение давления. В частности, наиболее эффективный способ сделать это — уменьшить длину используемых проводов, при этом обеспечить подключение источника питания где-то посередине светодиодной ленты. Прочтите, чтобы узнать о других способах снижения перепада давления.
Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы
Как правильно обнаружить неисправность
Проверка проводки при помощи индикаторной отвертки
Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.
Если поломка осталась, понадобится:
- поменять переключатель;
- осмотреть проводку на предмет разрыва изоляции или окисления контактов;
- проверить стабильность напряжения, включив отключатель.
При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.
Причины мигания при выключенном свете
Мигание светодиодных ламп как избавиться от проблемы
Приветствую всех посетителей на сайте «Электрик в доме»
. Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп . Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.
На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.
На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.
Сразу хочу сказать что эффект мигание лампы в выключенном состоянии
наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.
Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.
Неисправность контроллера или драйвера
Возможны следующие проблемы с контроллером или драйвером:
- Перегрев. Если контроллер или драйвер перегреваются, это может привести к неправильной работе светодиодных лент и причинять их мигание даже при выключенном состоянии.
- Неисправность электрической схемы. Если контроллер или драйвер имеют неисправности в электрической схеме, это может привести к ошибкам в управлении светодиодами.
- Необходимость обновления прошивки. В случае если контроллер имеет старую или ошибочную прошивку, это может вызывать неправильную работу светодиодной ленты.
Для решения проблем с контроллером или драйвером рекомендуется выполнить следующие действия:
- Проверьте температуру контроллера или драйвера. Если они слишком горячие, обеспечьте достаточную вентиляцию и охлаждение.
- Проверьте электрическую схему контроллера или драйвера на наличие повреждений или короткого замыкания. В случае обнаружения проблем, замените или отремонтируйте контроллер или драйвер.
- Если контроллер имеет возможность обновления прошивки, проверьте наличие обновлений на официальном сайте производителя. Если доступно новое обновление, установите его.
В случае, если проблемы с контроллером или драйвером не удается решить самостоятельно, рекомендуется обратиться к профессиональному электрику или специалисту по светодиодным лентам для более детальной диагностики и ремонта.
Как найти неисправность
Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

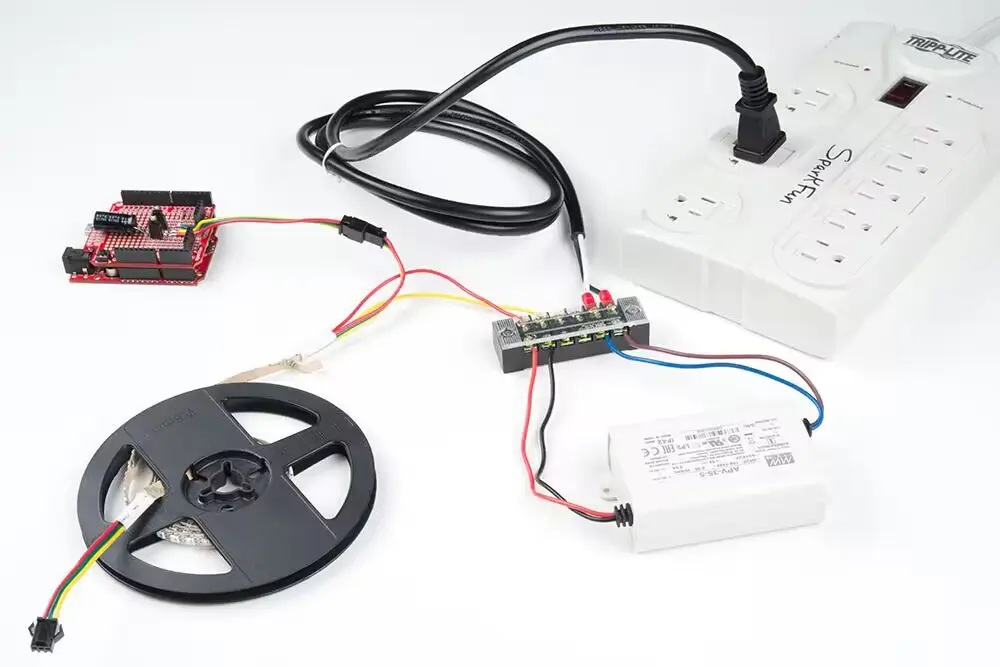

Всю светодиодную подсветку можно разбить на отдельные функциональные части:
первым идет блок питания
далее, блок управления RGB цветами (контроллер)
усилители RGB, если таковые есть
сама светодиодная лента
коннекторы или соединители
Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.
Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В (“+” “-” 10%).
Далее проверяете выход. Здесь уже должно быть 12В или 24В (“+”/”-” 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.
Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.
Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.
Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.
При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.
В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.
Возможные факторы
Если все-таки с вашей светодиодной лентой случилась беда и все, или часть ее светодиодов начали мигать во включенном состоянии, то не нужно паниковать, возможно, причины не слишком серьезны, и вы сможете самостоятельно, без особых затрат, решить эту проблему. Давайте разберем всевозможные причины, которые помогут понять, почему моргает светодиодная лента. Вот полный перечень факторов, которые могут повлиять.
Неправильный монтаж:
- выключатель с подсветкой;
- перепутана фаза и ноль.
Сама лента:
- выход из строя диода, резистора;
- проблема с токоведущей дорожкой;
- окисление контакта.
Дополнительные элементы:
- блок питания;
- контроллер, диммер;
- пульт управления.
Дальше мы разберем подробнее каждый из них.
Использование выключателя с подсветкой чаще всего вызывает мерцание светодиодной ленты. Это происходит за счет взаимодействия светодиода в выключателе с драйвером самой ленты. Следующей по полярности причиной может стать нарушения правил монтажа выключателя. Даже если в нем нет подсветки, но вы установили его так, что разрыв происходит по нулевому проводу, а не по фазному, как это предусматривают правила, то проблемы гарантированы. Иногда, это касается не только моргания во включенном состоянии, но и легкой подсветки в выключенном. Поэтому, во избежание подобных проблем, внимательно подходите к монтажу электроприборов, и если своих знаний и опыта не хватает, лучше воспользуйтесь услугами мастеров.
Также, причина может крыться в самой ленте. Устройство состоит из печатной платы, на которую напаяны диоды и резисторы. Выход из строя одного элемента может привести к мерцанию определенного участка. Не забываем еще о том, что открытые светодиодные ленты можно использовать только в соответствующих климатических условиях. Например, вы используете открытую ленту во влажном помещении, или слишком близко к плите и на нее попадают брызги раскаленного масла во время жарки. Этого делать ни в коем случае нельзя потому, что это приводит, в частности, к обсуждаемой проблеме и это еще самое безобидное. Но даже если вы правильно подобрали ленту, со временем токоведущие дорожки могут подгореть. Это возможно также из-за слишком большого количества кислотного флюса, используемого при пайке. Следующей весьма распространенной причиной является окисление и прогорание контактов.
Плохой контакт светодиодной ленты — распространенная причина мигания
И отдельное внимание уделим причинам, связанным с дополнительными элементами, обеспечивающими работу светодиодных лент. Например, нехватка мощности блока питания, дающее ленте постоянное напряжение
Это связано с тем, что, к сожалению, часто заявленные характеристики, как ленты, так и блока питания не соответствуют действительности. Проще говоря, лента потребляет больше, чем заявлено, блок питания вырабатывает меньше. Еще мигание может вызвать вышедший из строя контроллер или диммер. И легче всего будет устранить неприятный зрительный эффект, если проблема кроется в севших батарейках от пульта управления.
Поиск и устранение неисправностей
Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант
При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона
Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11-12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.
Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

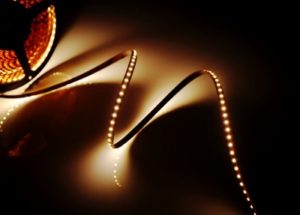

Светодиодные ленты экономят электроэнергию, служат долго, хорошо выглядят, удобны в монтаже и использовании, обладают компактными размерами, создают приятный рассеянный свет, во время работы выделяют минимум тепла.
Однако в процессе эксплуатации появляется нежелательный эффект — лампочки начинают моргать.
Определить, почему включенная или выключенная светодиодная лента моргает, можно только в том случае, если знаешь, как она укомплектована.
Мерцание светодиодных ламп при включенном свете.
Мерцание люстры.
Иногда LED-лампа мерцает при электрической нагрузке. Источник мигания кроется в низком напряжении сети, плохой сборке светильников, неверно подобранным диммере или некачественном источнике света.
Просадка напряжения в электросети.
Сетевое напряжение – параметр непостоянный. Часто он не соответствует номинальным 220 В. Светодиодный источник света тонко откликается на любые отклонения от номинала. Только качественный драйвер справится со скачками электричества. Кроме того в магазине стоит отдать предпочтения той лампочке, у которой шире диапазон рабочих напряжений. Этот параметр указывается на упаковке.
Проверяется параметры электросети простым мультиметром. О пониженном (ниже 200В) или повышенном (свыше 230 В) напряжении нужно заявить в ДУК или районные электросети. Специалисты должны отрегулировать работу своих коммуникаций. Если же этого не происходит, и уровень вольтажа в сети постоянно ниже номинального, то можно установить домашний стабилизатор. Он поможет продлить жизнь всей бытовой технике, не только лампочкам.
Этот фактор мешает работе двенадцативольтовых LED-ламп. Они монтируются в сеть через понижающий блок питания. Если его мощности недостаточно, то лампочки начнут мерцать. Выход простой – заменить блок питания на более мощный.
Некачественный монтаж элементов.
Для качественного светового потока важно надежно соединить все элементы электрической цепи друг с другом. При недостаточно сильной фиксации контактов появляется мерцание. Также при подключении важно соблюсти полярность элементов
Также при подключении важно соблюсти полярность элементов
Неправильное применение диммера.
Правильно подключить светодиодный источник света через диммер достаточно трудно. Не все LED-лампы поддерживают светорегулировку. Это снова связано с качеством встроенного драйвера. Если функция диммирования не встроена, то при включении будет наблюдаться мерцание. При увеличении мощности до максимальной мигание исчезнет.
Подробнее об этом читайте статье: «Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает.»
Деградация светодиодов
Некачественные светодиодные лампы.
LED-лампа может мерцать незаметно для зрения. Некачественный драйвер плохо стабилизирует электричество. В результате лампа мигает с маленькой амплитудой – пульсирует. Это наносит вред глазам и психике человека.
Безопасно для глаз применять светодиодные источники света с коэффициентом пульсации (мерцания) не выше 35%. Оптимальный вариант от 5 до 20%. Эти данные производитель прописывает на упаковке.
Впрочем, мерцание можно снизить и у уже приобретенной лампы. Для этого надо ее разобрать и заменить конденсатор в драйвере на более мощный аналог.
Почему нужно устранить мигание энергосберегающей лампы
Помимо того, что постоянное мигание эффективно мешает покою, оно еще уменьшает срок работоспособности лампы. Если оперативно не устранить проблему, то о феноменальной работоспособности, заявленной заводом-производителем можно забыть. В среднем, энергосберегающая лампа может проработать около 10000 часов, потребляя при этом минимум энергии. Мигание сокращает этот срок примерно в 2 раза. При этом стоит учитывать изначальное качество лампы.
Однако не стоит идти сразу на радикальные меры, не испробовав перед этим простые методы решения проблемы. Разобраться с проводкой или выключателями можно всегда, но начать стоит с замены самой лампочки. При серьезном вмешательстве стоит быть крайне внимательным, и лучше не пытаться разобраться с проводкой или выключателями, не имея необходимых навыков. При работе с электричеством обязательно нужно придерживаться правил техники безопасности:
- отключить электропитание на щитке в квартире или лестничной клетке
- предупредить соседей о проводящихся работах
- удостовериться в отсутствии электричества
Если все сделано правильно, то энергосберегающая лампа перестанет мигать при выключенном свете и прослужит весь положенный ей срок.
Получить профессиональные консультации, а если потребуется, помощь специалиста можно, сделав заявку на услуги мастера через сервис Юду.
