6 способов решить проблему мигания светодиодных и энергосберегающих ламп

Низкочастотное мерцание лампы на светодиодах

Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.

В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.

Важно! Если осветитель с использованием светодиодов продолжает моргать и после добавления в схему нормального моста-выпрямителя, тогда проблема, скорее всего, в конденсаторе. Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме

На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности

Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.

Способы устранения неисправностей

Что делать, если включенный светодиодный светильник мигает?

Актуальной проблемой при использовании в качестве основного освещения светотехнического оборудования на светодиодах является периодическая пульсация светового потока. Почему моргает светодиодный потолочный светильник во включенном состоянии? Это обусловлено характеристиками светодиодной матрицы, пропускающей постоянный электрический ток исключительно в одном направлении в отличие от ламп с нитью накаливания.

От обычной лампочки накаливания свет тоже пульсирует, но электроны в данном случае могут перемещаться в различных направлениях, соответственно, частота мерцания аналогична частоте сетевого переменного электротока (50Гц). Поэтому органы зрения не ощущают такое мерцание. Амплитуда световой пульсации также минимальна благодаря накалу спирали. Поток света от такого источника света имеет только одно направление, соответственно, из-за возникновения изменений сетевого напряжения меняется и яркость освещения.

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
3. Радиатор. Принимает на себя всё излишнее тепло.
4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.

Причины мигания при выключенном свете

Низкочастотное мерцание лампы на светодиодах

Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.

В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.

Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.

Другие причины

Почему моргают выключенные лампочки

Почему такое бывает и устранение дефекта ламп. Причиной такого явления, когда светодиодная лампочка мигает при выключенном токе, является неисправность проводки либо наличие выключателей с подсветкой.

Обе эти причины имеют одинаковые последствия, они пропускают незначительный импульс, который подзаряжает стартер и светодиодная лампочка моргает. Свет после подачи тока включается на долю секунды и угасает из-за недостаточного тока для запуска. Очень часто устройства неправильно себя ведут в выключенном состоянии.

Как решить такую проблему, когда выключенная лампа мигает:

• Самым простым решением будет заменить выключатель на обычный, без подсветки.
• Установка дополнительного резистора с сопротивлением 50 кОм, и мощностью 2 Вата.

Он будет добавлять необходимое сопротивление, которое предотвратит прохождение случайных импульсов к светодиодной лампочке. Подключить его можно напрямую возле лампочки либо установить возле выключателя.

Также одним из довольно простых вариантов, является заменить одну лампочку, которая ближе всего к точке входящего напряжения на обычную лампу накаливания. Она будет забирать все импульсы на себя, и предотвращать моргание.

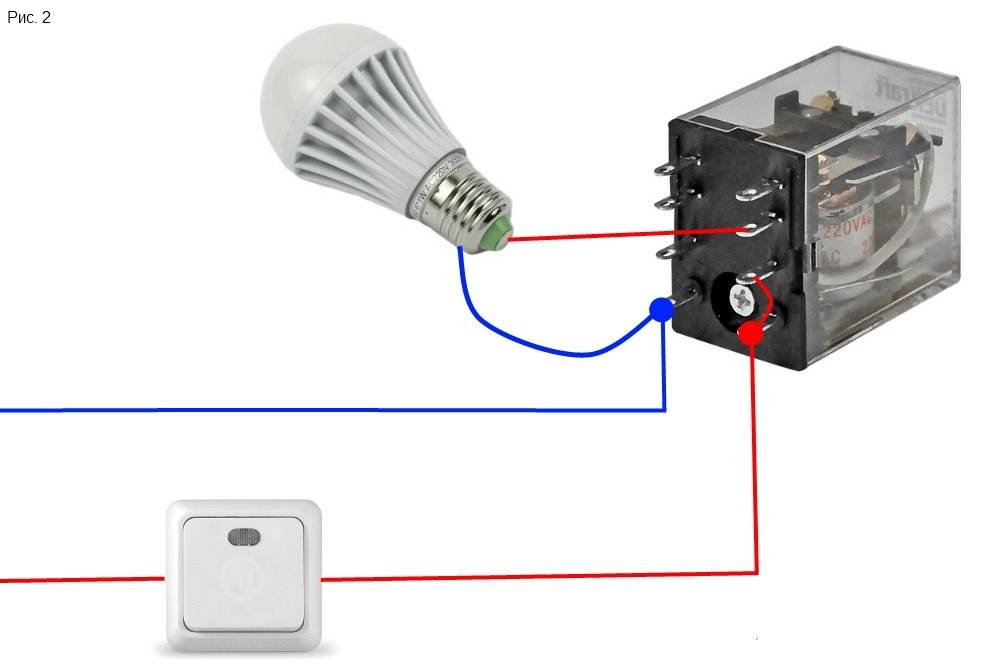

Следующий вариант решения, сделать подсветку независимой от выключателя. Подсветочный диод необходимо подключить к сети напрямую. В таком случае он будет светить постоянно, и потреблять незначительное количество электроэнергии при выключенном состоянии.

Для решения проблем с некачественной проводкой, следует проверить все соединения. Лучше всего найти все возможные на данной линии и перемотать, хорошо заизолировав.

Очень распространённой причиной является ошибка установки выключателя. На разрыв устанавливают ноль, что абсолютно не допустимо. Тогда выключение может не остановить работу лампочки, и светодиодные устройства мигают, так как будут постоянно подзаряжаться.

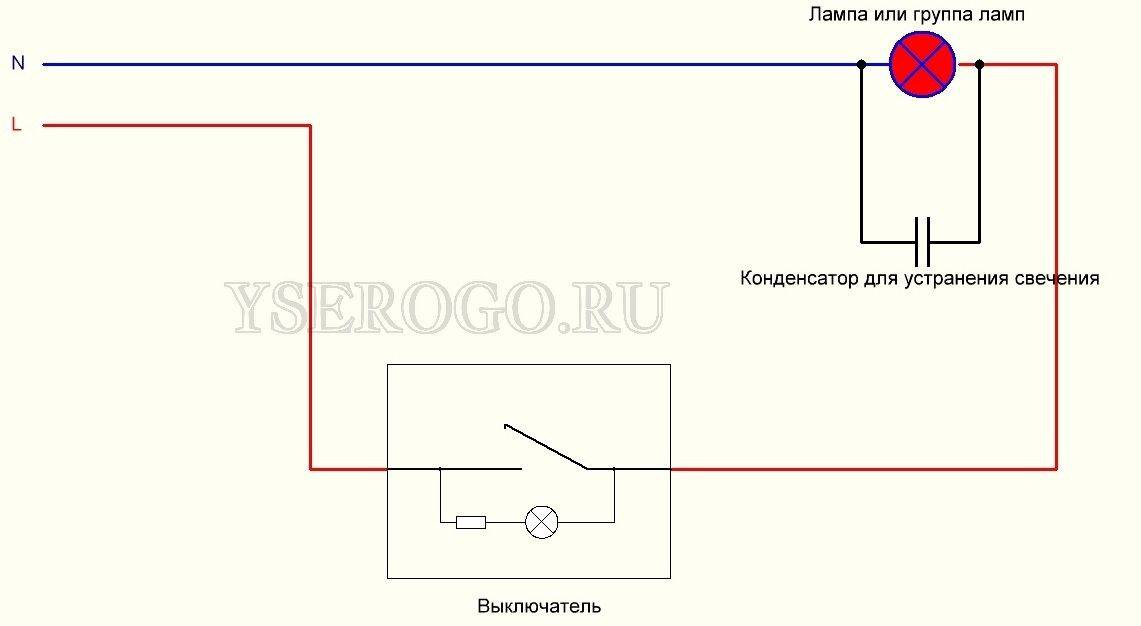

Схема размещения конденсатора

Если в помещении, где размещена светодиодная лампочка, которая мигает, слишком повышенная влажность, то в проводке могут возникать паразитирующие импульсы тока. Маловероятно но всё же, возможно, мигание лампочки в выключенном состоянии, когда поблизости есть источники сильных электромагнитных волн, такие как радиостанции, мобильные вышки и прочие.

Работа энергосберегающей лампочки

Как у люминесцентной, так и у энергосберегающей лампы принцип работы один:

1. Между 2 электродами, помещенными в колбу, в которую закачан инертный газ и пары ртути, возникает тлеющий разряд.
2. Невидимое ультрафиолетовое излучение атомов ртути во время прохождения через стенки колбы, покрытые изнутри люминофором, превращается в свет, который мы видим. При этом цвет света разный, все зависит от того, каким составом покрыли лампу изнутри.

Интересно : Несмотря на то, что в наших сетях напряжение переменное, энергосберегающая лампа работает на постоянном. Преобразование напряжения постоянного в переменное происходит в электронном пускорегулирующем устройстве с помощью диодного моста.

Как правильно приобрести светодиодные устройства?

Если вы собрались покупать светодиоды, то помните, что надежные производители всегда будут указывать на упаковке инструкцию, по которой вы поймете правильный принцип их использования. Обычно, указывается, что применение нежелательно совместно с такими устройствами как клавишные выключатели с подсветкой, фотоэлементы, регуляторы яркости, таймеры и т. д., они будут мешать им работать в нормальном режиме.

Также может быть такое, что вы просто не сумеете выбрать качественную продукцию. На рынке существует очень много подделок, которые отличить очень тяжело. И если вам уже и попалось такое изделие, которое горит после отключения, то причиной этому вполне может быть то, что светодиоды просто неправильно установлены.

Почему мигают энергосберегающие лампы

Идея для домашних мастеров

Прочитав нашу статью возможно у Вас возникнет такой вопрос, а можно ли самому собрать такой источник света? Можно, именно так я и сделал, до того как начал использовать заводские LED, и то в силу специфики люстры и дизайна. Используя светодиодную ленту и переделанный электронный трансформатор, была изготовлена лампа на рабочий стол с двумя режимами работы. Позже изготовлен ночник на одном мощном трех вольтовом диоде и декоративном бра из шпагата.

Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

https://youtube.com/watch?v=CQMgovk9Qts

–>

С одной стороны у такого явления есть положительная сторона, если освещение находится в туалете или коридоре можно использовать в качестве ночной подсветки. А если в спальне? Возможен вариант, что свет не тлеет, а периодически мигает.

Причин такого явления может быть несколько:

• Использование выключателей с подсветкой;
• неисправности электропроводки;
• особенности схемы питания.

Если лампа моргает во включенном состоянии

Если сразу после включения светодиодной лампы вы видите, что она после нескольких секунд гаснет, а потом опять начинает работать, то проблема в механизме запуска лампы. Стартер, регулирующий работу, обычно очень надежно встроен в конструкцию led лампы. Так что вам вряд ли удастся его заменить самостоятельно, если вы не являетесь специалистом. Лучше всего обменять купленную на другую в магазине.

Если же моргание лампы наблюдается и при ее непрерывной работе, то возможной причиной могут быть большие (более чем на 5%) отклонения в напряжении. В этом случае стоит проверить и устранить эти неисправности, вызвав специалистов. Ведь такие отклонения в работе электропитания вашего жилища негативно влияют не только на работу led лампочек, но и всего электрооборудования.

Обзор причин свечения

Что делать, если светится светодиодная лампа? Существует несколько причин, почему после выключения осветительного прибора LED лампа продолжает гореть, пускай даже тускло или слабо:

• некачественная изоляция на участке электрической цепи или любая другая неисправность электропроводки;
• выключатель, к которому подсоединена светодиодная лампа, имеет подсветку;
• в конструкции источника освещения применяются некачественные излучатели;
• особая функциональность осветительного элемента.

Опасно ли это свечение? Для проводки никакой опасности данная проблема не представляет, однако срок службы светодиодных лампочек заметно сократится, если они будут постоянно мигать либо тускло светиться.

Если коммутационный аппарат находится в выключенном положении, а излучатель все равно светится и горит, то лучше всего в первую очередь проверить последние три фактора. Это объясняется тем, что найти в электрической проводке слабый по изоляции участок очень сложно.

Для того чтобы это сделать необходимо создать специальные условия, в результате которых на цепь в течение одной минуты подается высокое напряжение для возникновения пробоя. Участок цепи, из-за которого светится осветительный элемент после выключения выключателя, необходимо будет вскрыть. При этом, если электропроводка закладывалась скрытым способом, то вскрытие приведет к повреждению целостности стены.

Важно знать! Встречается очень много ситуаций, когда при подключении светодиодных источников света к выключателю с подсветкой они функционируют по-другому. Это происходит из-за того, что осветительный элемент, который установлен в коммутационном аппарате, замыкает цепь, соответственно пропускает незначительный ток

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе.

Еще одна проблема, почему светодиодная лампа светится в темноте – это дешевизна изделия. Если была приобретена LED лампочка плохого качества, то это также может привести к подобному явлению. Это связано с тем, что в плате существует какая-то ошибка. Но бывает и такое, что излучатель горит тускло из-за того, что у него есть своя особенность в функционировании конструкции.

Мы говорим о процессах, которые совершаются в конденсаторах в момент подачи нагрузки на осветительный элемент. Когда электрический ток проходит по цепи, конденсатор накапливает энергию, а затем после прекращения подачи нагрузки продолжает поддерживать свечение в элементах.

Еще одна достаточно распространенная причина свечения светодиодных ламп при выключенном выключателе — неправильное подключение. Подробнее об этом вы можете узнать из видео:

Выключатель в нулевом проводе

Согласно правилам ТБ и ПЭУ выключатель должен быть включён в разрыв фазного провода. В этом случае если его выключить, то осветительный прибор не останется под фазным напряжением. Предположим, нерадивый электрик поставил выключатель в разрыв нулевого провода.

Как видно из схемы, даже после того, как мы выключим свет, под фазным напряжением окажется лампа и провод, ведущий от лампочки к выключателю. Казалось бы – какая разница и при чём тут моргание? Ведь цепь все равно разомкнута. А теперь предположим, что проводка старая или сырая. В этом случае неизбежна утечка.

Утечка с фазного провода никак не повлияет на работу лампы. Разве что устроит пожар. А вот утечка с участка между лампой и выключателем создаст точно такой же эффект, как и подсветка в выключателе. Через лампочку потечёт ток утечки, который начнёт заряжать конденсатор С2 драйвера со всеми вытекающими последствиями. Лампа начнёт периодически моргать.

Правила безопасности

При проведении любых из представленных действий необходимо соблюдать правила безопасности:

1. Работать с проводкой только после выключения напряжения.
2. Для определения фазы и ноля использовать индикатор.
3. Не касаться оголенных кабелей руками, запуск проводить после проверки правильности подключения.
4. Использовать инструменты с изолированными (диэлектрическими) ручками – пластмассовыми или резиновыми.

0%

Это глупость, так делают безграмотные люди.

Чтобы снизить температуру тела.

Чтобы опасное напряжение быстро ушло в землю.

Верно! Не верно!

Продолжить »

От величины протекающего через тело тока

От величины напряжения

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Может, если ток переменный

Верно! Не верно!

Продолжить »

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Можно, но только одной рукой.

Категорически нельзя.

Верно! Не верно!

Продолжить »

Нога – нога.

Рука-рука.

Правая рука – левая нога.

Правая рука – правая нога.

Верно! Не верно!

Продолжить »

Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Да, смогу.

Нет, я не умею это делать.

Знаю как, но только теоретически.

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

  Перепройти тест!

Предыдущая
СветодиодныеПлюсы и минусы светодиодной лампы кукуруза
Следующая
СветодиодныеКак выбрать мощный аккумуляторный светодиодный фонарик

Спасибо, помогло!Не помогло

Поиск причин

Для многих может оказаться загадкой, почему моргает светодиодная лампочка при выключенном свете. Ведь пользователь своими манипуляциями с выключателем фактически разрывает электроцепь, и к потребителю фактически не поступает больше ток. Существует несколько причин, по которым лед светильник мигает в выключенном положении.

Фактор неисправной проводки

Когда светодиодная лампа мигает с какой-либо произвольной частотой, то предварительно выясняют, куда подключается фаза питания: непосредственно к плафону либо к одному из контактов выключателя.

Схема подключения

После исправления данного положения проблема может остаться. В этом случае разобраться, почему моргают светодиодные элементы, помогают наводки в сети (наведенное напряжение). Потенциал проявляется даже на неподключенных проводах, но при располагающейся рядом с ним иной силовой линией. Стоит озаботиться заменой силовых кабелей, если используется в цепи выключатель, не имеющий индикативного свечения.

Эксплуатация выключателей, имеющих подсветку

При смене лампы накаливания на ЛЕД-систему пользователи получают то, что светодиодные лампочки мигают. Это происходит в виде мгновенных вспышек небольшой мощности. Эффект проявляется по причине прохождения микротоков в сети даже в положении «Выкл». Имеющаяся в наличии электроцепь замыкается на источнике питания светового индикатора, расположенного в выключателе. При этом конденсатор постепенно накапливает заряд от такой сети.

Схема выключателя с подсветкой

Перебороть это можно самостоятельно. Достаточно спаять параллельно с источником света конденсатор нужной емкости или резистор. Обычно схему размещают с тыла выключателя или же прячут все в патроны, если там есть место. Когда светодиодная лампа моргает после выключения, ставят конденсатор, имеющий емкость в пределах 0,11-1,1 микрофарад, рассчитанный на эксплуатацию в 630 В. Предпочтительней выбирать модели 105-630V или подойдет 104-630V. Оба они металлопленочные. Плюсы подобного решения очевидны:

• не набирает температуру;
• сглаживает возможные сетевые шумы от остальных частей сети;
• не использует активную мощность.

Для тех, кто избавляется от того, что моргает светодиодная лампа, при помощи резисторов, то предлагаем воспользоваться элементами, имеющими сопротивление в 1 МОм и с мощностью от половины до одного Вт. Данный резистор занимает в несколько раз меньше места, обеспечивая преимущество в ограниченном пространстве. Его стоимость составляет несколько рублей в розницу.

Необходимо учесть, что новые элементы вносят дополнительный элемент пожароопасности

В процессе монтажа им обеспечивают повышенные меры предосторожности:

• осуществляется изоляция термоусадочной пленкой оголенных концов;
• исключается касание с другими внутренними и корпусными элементами;
• не допускается перекручивание проводов.

Причина, по которой происходит моргание, устраняется более просто в люстре, имеющей блок патронов, соединенных параллельным типом. Для этого не нужны дополнительные электронные детали. Можно вкрутить в один из них обычную низковатную лампу с нитью накаливания. В имеющейся схеме она станет выполнять функцию шунтирующего резистора.

Выключатель с датчиками движения и освещенности также приводит к бликованию лед прибора

Низкокачественные лампы

Качественные лед-лампы стоят достаточно дорого. Этот фактор в нашей стране для определенной категории людей является решающим, чтобы отдать предпочтение более бюджетной стоимости товара. Рынок переполняют дешевые азиатские товары, которые иногда не соответствуют и заявленным на упаковке параметрам.

Нередко блок питания снабжается несоответствующими конденсаторами с емкостью 4,7 мкФ. Они подзаряжаются посредством диодного моста. Достаточно его выпаять и заменить на более качественный аналог, чтобы моргание светодиодных ламп прекратилось.

Стоит ли покупать на «Алиэкспрессе»

На характеристики лампы при ее покупке обратить внимание стоит, конечно же, обязательно

Но не менее важно посмотреть и на марку производителя. В особенности это касается тех случаев, когда хозяева квартиры решили сэкономить и приобрести китайский LED-прибор

Ведь ответ на вопрос о том, почему перегорают светодиодные лампы, часто кроется именно в плохом качестве их сборки

В особенности это касается тех случаев, когда хозяева квартиры решили сэкономить и приобрести китайский LED-прибор. Ведь ответ на вопрос о том, почему перегорают светодиодные лампы, часто кроется именно в плохом качестве их сборки.

Что делать, чтобы лампа перестала светиться или мигать в выключенном режиме?

Проделав это, заряжающий конденсатор ток не будет протекать, после чего тускло светиться или мигать лампа уже не будет;

Если вы хотите не столкнуться с этой проблемой, то перед покупкой выключателя обратите внимание на наличие или отсутствие подсветки. Если ее нет, то и главная проблема не появится;
Неплохим вариантом будет параллельное подключение обычной лампы, использование такого варианта не даст энергосберегаюшему источнику света гореть в выключенном режиме. Это достигается благодаря тому, что ток для подзарядки конденсатора уйдет на нить накала (Данный способ не очень хорош всего-навсего по одной причине

Цель покупки светодиодных ламп – экономия электроэнергии и более долгий срок службы по сравнению с лампами накаливания и галогенными. При добавлении в цепь обычной лампы увеличивается потребление, а соответственно пропадает вся экономия. В следствии чего такое решение не идеально);

Это достигается благодаря тому, что ток для подзарядки конденсатора уйдет на нить накала (Данный способ не очень хорош всего-навсего по одной причине. Цель покупки светодиодных ламп – экономия электроэнергии и более долгий срок службы по сравнению с лампами накаливания и галогенными. При добавлении в цепь обычной лампы увеличивается потребление, а соответственно пропадает вся экономия. В следствии чего такое решение не идеально);

Существуют выключатели, которые имеют обязательную подсветку, нужную для какой-либо цели. Как же быть в таком случае, и какие действия предпринять?

Неплохим решением для устранения данной проблемы будет параллельное подключение резистора, который поможет создать дополнительное сопротивление на нужном участке электроцепи. Главный плюс этого способа, это копеечная его цена, совершить покупку резистора вы сможете абсолютно в любом магазине радиотехники.

Стоит заметить, что резистор не будет негативно влиять на нормальную работу светодиодов. Но когда выключатель отключен, будет работать подсветка, а соответственно резистором будет потребляться ток, который идет на зарядку конденсатора. Также не забудьте заизолировать резистор, для этого лучше всего используйте термоусадочную трубку.

Подключить его можно под потолком в плафоне или в патроне лампы. Для более удобного подключения резистора хорошим вариантом будет использование специальных Wago клеммников (на изображении ниже).

Завершающим этапом будет укладка резистора в коробке, после чего можете наслаждаться отсутствием мигания светодиодной лампы после выключения.

Причины мерцания LED лампочек

Понять, почему же моргают светодиодные лампочки, можно по моменту возникновения дефекта и его продолжительности. Одни мигают во включенном состоянии, другие – в выключенном. Причем происходит это либо периодически, либо постоянно. Качественные приборы дают ровный свет, но нередко причиной мерцания LED ламп становится старая система проводки, в которой «ноль» и фаза визуально не определяются. Хотя этим фактором источники неприятного и вредного для глаз явления не ограничиваются.

Довольно часто производители усиливают эффект дешевых светодиодов посредством конденсаторов, имеющих большую мощность, чем требуется. Тем самым они добиваются снижения коэффициента пульсаций. Но результат оказывается предсказуемым – такие приборы быстро выходят из строя, практически мгновенно теряют яркость свечения и могут начать усиленно мигать. Другой немаловажный момент касается теплоотводного элемента – радиатора. При его недопустимом нагреве (в случае использования некачественного материала) структура светодиодов быстро деградирует, а драйвер (стабилизатор тока) выходит из строя, что также приводит к мерцанию лампы.
