Как определить качественную LED-лампу?
Если вы собираетесь покупать светодиодную лампу, в первую очередь обращайте внимание на качество сборки. Это можно определить по состоянию корпуса, по местам пайки и другим видимым элементам. Основной показатель того, что продукция некачественная — её малый вес
Масса стандартной светодиодной лампы на 12 вольт находится в пределах 60 грамм. Лампа такого веса выполняется из недорогих термопластиков, а внутри корпуса находится тонкий радиатор из алюминиевого сплава. Такая сборка не способствует плотному прилеганию деталей, из-за чего светодиод очень быстро перегревается, контакты окисляются, и это является причиной выхода из строя лампы
Основной показатель того, что продукция некачественная — её малый вес. Масса стандартной светодиодной лампы на 12 вольт находится в пределах 60 грамм. Лампа такого веса выполняется из недорогих термопластиков, а внутри корпуса находится тонкий радиатор из алюминиевого сплава. Такая сборка не способствует плотному прилеганию деталей, из-за чего светодиод очень быстро перегревается, контакты окисляются, и это является причиной выхода из строя лампы.
Рекомендуется приобретать светодиодные лампы с весом не менее 100 — 120 грамм. В таких лампах используются более качественные детали и материалы
Обращайте внимание на вид внешнего радиатора. В качественных лампах он сделан из алюминия, имеет ребристые края, которые обеспечивают эффективное отведение тепла. Светодиодная лампа, у которой рассеиватель выполнен из матового пластика, может быстро перегреться
Этот элемент не способен отводить тепло, в следствие чего лампа быстро выходит из строя. Наилучший вариант лампы, у которой рассеиватель выполнен из матового стекла
Светодиодная лампа, у которой рассеиватель выполнен из матового пластика, может быстро перегреться. Этот элемент не способен отводить тепло, в следствие чего лампа быстро выходит из строя. Наилучший вариант лампы, у которой рассеиватель выполнен из матового стекла.
Еще одна распространенная причина быстрого выхода светодиодных ламп из строя — это небольшое количество термопасты, которая накладывается на алюминиевую подложку. Практика показывает, что практически 90 процентов выпускаемых ламп, имеют такой недостаток. В то время как термопаста выполняет очень важную роль, она обеспечивает отведение тепла от светодиода к радиатору
Важно, чтобы паста равномерно распределялась на подложке. Иначе в светодиодах из-за перегрева разрушаются кристаллы. Если вы купили лампу, на которой установлен съемный рассеиватель, вы можете самостоятельно нанести достаточный слой термопасты, разровняв ее по подложке
Если вы купили лампу, на которой установлен съемный рассеиватель, вы можете самостоятельно нанести достаточный слой термопасты, разровняв ее по подложке.

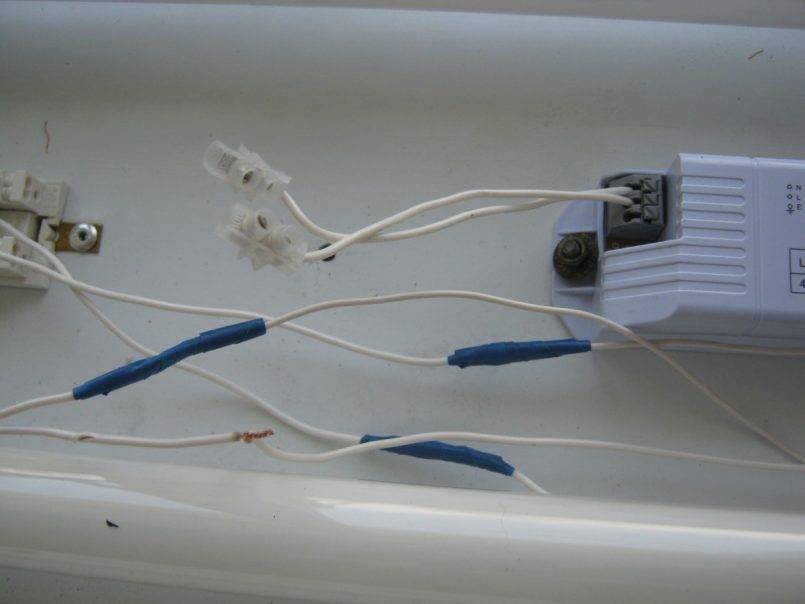

Нюансы формирования скрутки
При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.
Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.
Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать
Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.
Тиристорная схема
В тиристорной схеме плавного включения ламп накаливания используется тиристорный включатель, который является самостоятельным устройством и может быть установлен внутри светильника. Тиристорный включатель управляется микросхемой, которая находится в блоке управления плавным включением.
Основной принцип работы тиристорной схемы состоит в плавном увеличении напряжения на лампочку при ее включении. Для этого используется тиристор, который контролирует ток, проходящий через лампочку. Плавное включение осуществляется путем изменения угла отсечки тиристора.
Изготовление устройства для плавного включения ламп накаливания на месте необязательно. Можно приобрести готовый блок управления плавным включением, который уже содержит все необходимые компоненты.
Тиристорная схема позволяет осуществлять плавное диммирование света, то есть изменение яркости лампочки. Для этого необходимо изменять угол отсечки тиристора в процессе работы устройства.
Преимущества тиристорной схемы включения ламп накаливания в том, что она обеспечивает плавное и мягкое включение лампочки, что увеличивает ее срок службы и предотвращает возможные повреждения при запуске. Кроме того, устройство позволяет регулировать яркость света, что делает его удобным и функциональным.
Варианты схем
В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.
При отсутствии клеммников провода спаиваются.
Чаще всего на производствах используется одна из трех схем:
- туристорная;
- симисторная;
- специализированная (обычно микросхема КР1182ПМ1или DIP8).
В сети 220 В
Самая простая схема плавного включения ламп туристорная.
Для самостоятельного изготовления требуются:
- лампа накаливания;
- 4 диода (для создания выпрямительного моста);
- туристор;
- конденсатор (10 мкФ);
- 2 резистора (один из них переменной емкости).
Время включение определяет переменное сопротивление.
В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.
Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет
Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее
Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.
Используется:
- дроссель;
- 2 резистора;
- конденсатор;
- диод;
- симистор.
По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.
Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.
Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.
При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.
Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.
Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.
После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

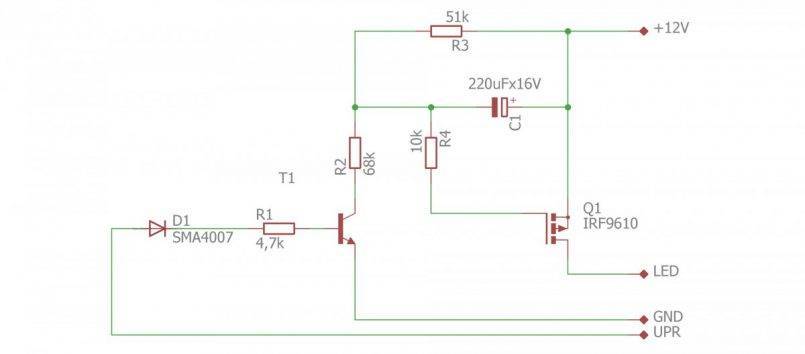

При напряжении 12 В

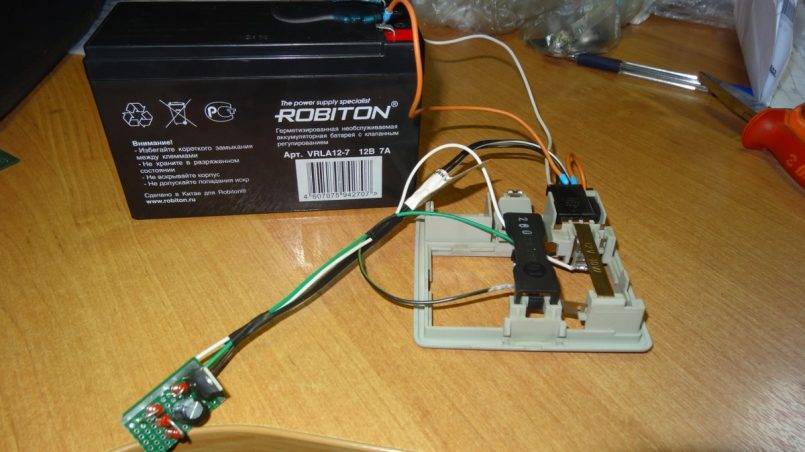

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.
Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).
Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.
Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.
Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.
Схемы
Для правильного использования мягких коммутационных блоков LC необходимо использовать специальные электрические цепи. Благодаря таким схемам можно легко понять, как это устройство работает и как оно устроено изнутри, а также как им следует управлять.
Схема постепенного зажигания лампы накаливания
Обычно при подключении такого устройства специалисты используют самый простой и простой вариант схемы. Иногда используют особую схему с введением simister. Также помимо таких блоков можно взять полевые транзисторы, работающие аналогично устройствам плавного пуска.
Вторая схема постепенного зажигания ламп накаливания
Кроме того, чтобы иметь возможность контролировать напряжение в устройстве плавного пуска, можно использовать автоматические устройства.
Что собой представляет тиристорная схема
Специалисты рекомендуют использовать тиристорную схему для повторения. Он состоит из общих элементов, которые можно найти в каждом доме. Такую схему легко сделать в домашних условиях своими руками.
Схема тиристора для постепенного зажигания лампы
В мостовой схеме выпрямителя (рис. VD1, VD2, VD3, VD4) в качестве ограничителя нагрузки и тока используется лампочка (рис. EL1). Выпрямительные плечи оснащены тиристором (рис. VS1) и схемой трансляции (рис. R1, R2 и C1). Также диодный мост устанавливается согласно спецификации тиристорного устройства.
После подачи напряжения на цепь электрический ток начинает проходить через нагревательную катушку и попадает в мост, затем электролит заряжается через резистор. Когда достигается предел напряжения открытия тиристора, он начинает открываться, и через него течет ток лампы. В результате вольфрамовая нить нагревается постепенно и плавно. Период его нагрева будет зависеть от емкости конденсатора и сопротивления в цепи устройства.
Чем примечательна симисторная
В этой схеме меньше деталей из-за использования симистора (рис. VS1), который действует как выключатель питания.
Схема симистора для постепенного зажигания ламп
Такой элемент, как индуктивность (рис. L1), который предназначен для устранения различных помех, возникающих при размыкании переключателя питания, можно убрать из общей схемы. (рис. R1) Резистор является ограничителем тока, который идет к основному электроду (рис. VS1). Схема, устанавливающая время, работает на резисторе (рис. R2) и конденсаторе (рис. C1), питаемых от диода (рис. VD1). Эта схема работает так же, как и предыдущая. Когда конденсатор заряжается до уровня напряжения открытия симистора, он начинает открываться, затем через него и лампочку протекает электрический ток.
Схема постепенного зажигания ламп накаливания
На фото ниже мы видим симисторный стабилизатор. Такое устройство, помимо регулирования мощности в нагрузке, обеспечивает еще и плавное протекание электрического тока к лампочке при ее включении.
Устройство для постепенного зажигания ламп накаливания
Схема работы блока на специализированной микросхеме
Микросхема типа кр1182пм1 была специально создана специалистами для построения различных фазорегуляторов.
Штатная пусковая схема на специализированной микросхеме
В этом случае бывает, что с помощью самой микросхемы регулируется напряжение на источнике, который имеет мощность до 150 Вт. А если необходимо управлять более мощной системой нагрузки и десятками осветительных приборов одновременно, то в цепь управления просто включается дополнительный силовой симистор. На изображении ниже мы видим, как это происходит.
Схема плавного пуска с силовым симистором
Использование блоков плавного пуска не заканчивается только обычными лампами, так как специалисты рекомендуют использовать их вместе с галогенными лампами мощностью 220 В.
важно знать! Такие агрегаты нельзя устанавливать с люминесцентными и светодиодными (LED) лампами. Это связано с тем, что существует разная техника разработки схем, а также принцип работы и то, имеет ли каждое осветительное устройство свой измеряемый источник нагрева для люминесцентных ламп или такая регулировка светодиодных ламп не требуется
Делаем устройство плавного включения лампы

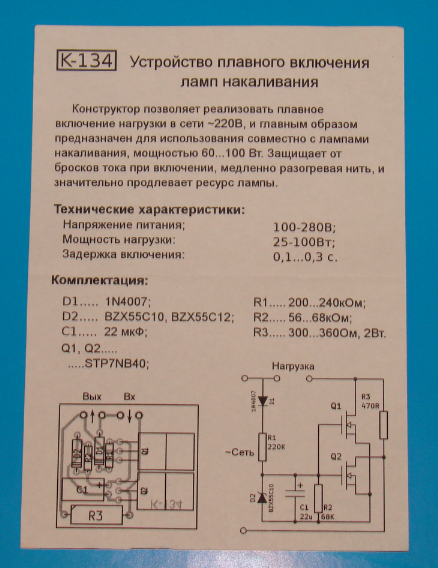

Простейшие УПВЛ, выпускаемые промышленностью, продаются в магазинах электрических товаров. Но энтузиасты радиолюбительства и световой техники легко и с удовольствием сами сделают блоки, включающие лампы накаливания плавно. Такие самоделки можно собрать на симисторе или интегральной микросхеме.
Существуют три варианта сборки:
- навесной монтаж;
- макетная плата;
- печатная плата.
Собирая, тестируя и устанавливая УПВЛ, необходимо соблюдать все требования техники безопасности. Нарушение правил может привести к травме и нанести ущерб здоровью.
Схема на основе симистора
Симистором называется полупроводниковый прибор, способный пропускать электричество в прямом и обратном направлении. Поэтому симистор используется в аппаратуре, где требуется управлять нагрузкой, работающей в сети переменного тока.
Устройство имеет три вывода. Два из них – силовые, которые могут работать и как анод, и как катод. На третий вывод подаётся сигнал управления.
Розжиг нити накаливания начинается после того, как симистор отпирается и начинает пропускать ток. Сигнал на открытие приходит в момент подачи питания на управляющий электрод. Чем больше подаваемое напряжение, тем быстрее включится симистор и тем меньше будет время накала спирали.
Уровень входного сигнала задаётся цепочкой из конденсатора и резистора. При выключении конденсатор медленно разряжается, осветительный прибор плавно затухает.
Схема на основе интегральной схемы
Плавный розжиг нити накала можно осуществлять с помощью устройства, основным элементом которого является микросхема КР1182ПМ1. Эта микросхема выполняет функции фазового регулятора и управляет мощностью переменного тока в электрической цепи с напряжением 220 В. Чип предназначен для медленного включения и выключения светового прибора.
Для работы УПВЛ на основе интегральной схемы потребуются два конденсатора, обеспечивающие работу тиристоров чипа, и цепь управления с выключателем.
Один конденсатор соединяет на микросхеме выводы 14 и 16, другой – выводы 9 и 11. Остальные контакты КР1182ПМ1 подключаются следующим образом:
- Выводы 14 и 15 имеют между собой внешнюю перемычку. То же самое делают с контактами 9 и 10. Лампа накаливания включается последовательно на контакт 15.
- Управляющая цепь включена на выводы 3 и 6.
- Незадействованные контакты – 1, 2, 4, 5, 7, 8, 12 и 13 – остаются не подключёнными.
Цепь управления уменьшает временные периоды задержки запуска тиристоров в чипе. В результате происходит постепенное увеличение тока, который подаётся на нагрузку.
Управляющая цепь может быть выполнена по двум схемам: с конденсатором и без него.
В первом случае конденсатор контролирует плавность розжига спирали, а резистор замедляет включение микросхемных тиристоров и отвечает за фазовое управление. Во втором варианте плавное управление осуществляется переменным резистором.
Следует помнить, что при этом полного отключения УПВЛ от внешней сети не происходит. Это опасно. Проблема решается переносом места размыкания цепи. Для этого включатель подсоединяется последовательно к выводу 10.
Как это работает
Если лампа накаливания подключена напрямую к источнику тока, то когда возникает подача электроэнергии, это может привести к тому, что лампа перегорает. Чтобы не происходило таких резких скачков тока, устанавливают блок питания. На фото показан принцип как работает устройство плавного включения ламп.
Но осталось выяснить, как же работает плавное включение ламп? На самом деле очень просто. Спираль быстро достигает приемлемой температуры, и сила тока постепенно растет до нужной отметки. С этим устройством лампа будет светить еще много лет.
Единственный недостаток который возникает при использовании блока питания, это то, что яркость лампочки, будет намного меньше. Поэтому, если выставить отметку 176 В, то свет будет гореть на 2/3, от потенциальной мощности. Но по этой же причине лучше всего применять более мощные лампы.
На сегодняшний день, в специальных магазинах есть блоки плавной подачи электроэнергии. Они бывают разные по своим техническим особенностям. Из этого следует, что перед покупкой такого устройства, лучше проверить насколько оно приспособлено к резкой подачи тока.
Правильная установка выключателя
По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.
О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.
Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.
Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.
Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи
При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.
Следующая фото-подборка представляет процесс подключения наглядно:
Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.
Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.
Общая схема электрификации помещений
Общую схему электрификации помещения условно можно разделить на две части – питающую потребителей и обеспечивающую освещение.
В первом случае все просто – от распределительного щита кидается проводка, (при надобности она разделяется), благодаря чему создаются ветки, и подводится к розеткам, посредством которых осуществляется подключение потребителей к электросети.
Сами розетки при этом после подключения постоянно находятся под напряжением.
В случае с организацией освещения помещения, то не все так просто, поскольку необходимо создание ветви, предусматривающую возможность обесточивания элементов освещения – лампочек.
Для этого в схеме предусмотрены выключатели (рубильники), задача которых – при надобности прервать и восстанавливать цепь подачи напряжения на потребителя.
Для нормального функционирования освещения в помещении и обеспечения безопасности, существуют определенные схемы подключения осветительных приборов через выключатели к электросети.
Причем разновидностей их несколько, что позволяет организовать подключение лампочек согласно предусмотренной планировке.
К примеру, при помощи всего только одного рубильника можно управлять освещением нескольких комнат, причем независимо друг от друга.
Раньше использовали выключатели, которые врезались в проводку. То есть, от распределительного щита кидалась напрямую проводка к патрону лампочки, а затем в нужном месте фазная жила провода разрезалась, и в этот разрыв устанавливался прерыватель.
Как подключить люстру на 2,3,4,5 и более лампочек к выключателю
Такой метод запитки осветительных элементов сейчас практически не используется и типы подключения питания ламп несколько иные, но принцип используется тот же.
Готовые решения
Блоки защиты для светильников продаются практически в каждом магазине бытовых и электротоваров. Такой блок может называться иначе, чем было сказано выше, например: «Устройство защиты галогеновых ламп и ламп накаливания» или другое подобное название
Как уже отмечалось, при покупке, главное, на что следует обратить внимание – это мощность блока розжига
Широкую линейку таких устройств выпускают под торговой маркой «Гранит».
Есть и миниатюрные блоки Navigator их можно удобно спрятать в распредкоробку, если она не набита проводами доверху. Также поместится внутрь большинства светильников, например, в основание настольной лампы, или между потолком и люстрой, если есть такая возможность.
