Организация искусственного освещения
Искусственный свет является основным на производственных предприятиях – независимо от того, идет ли речь о рабочих местах или о технических и складских помещениях. Тем не менее искусственный свет все же подразделяют по функциональному наполнению. Выделяется рабочее, производственное и специальное освещение. В каждом из этих случаев может быть организовано общее, точечное или комбинированное искусственное освещение, при котором допускаются разные методы технической реализации задачи. Например, в одном помещении может использоваться та же лампа накаливания для обеспечения зрительной работы на конвейерной линии и потолочные светильники типа «армстронг», которые обеспечивают общее освещение.
Рабочее искусственное обеспечение светом в том или ином виде должно предусматриваться для всех зданий. В случае с производственными предприятиями оно будет иметь свои особенности. Во-первых, предъявляются особые требования к самим светильникам. Они должны иметь высокопрочные корпуса, способные защитить непосредственный источник света от пыли, влаги, грязи и термического воздействия. Во-вторых, они должны соответствовать нормативам экологической и санитарной безопасности. Кроме того, искусственное освещение зачастую становится наиболее затратной частью в расходных статьях на эксплуатацию предприятий. Поэтому современные нормативы все чаще указывают на необходимость применения энергоэффективных светодиодных ламп, которые отличаются высоким рабочим ресурсом, а также соответствуют требованиям яркости и объемности света.
ПО, которые помогут самостоятельно рассчитать, подобрать и расположить светильники на складе
Существуют специальные программы, которые помогают при расчете освещения. Многие из них бесплатные и довольно простые.
На многих электротехнических сайтах прилагаются онлайн-калькуляторы, которые удобны для простейших расчетов. Необходимо задать уровень освещенности, мощность ламп, габаритные размеры.
Удобна в использовании программа «Формула света». Интерфейс простой, понятный. Также можно рассчитать мощность ламп, зная количество.
Программа «Формула света»
Программы для моделирования более сложные. Однако они очень полезны и предлагают множество функций. Самая популярная из них – Dialux. Программа позволяет рассчитывать уровень естественной/искусственной освещенности, проектировать внутренние и внешние помещения, дороги, улицы. Расчетами учитывается множество дополнительных факторов: цвет стен, мебель, погода. Программа бесплатная, русифицированная.
ПО Dialux
Менее популярны, но тоже функциональны, другие программы:
- CalcuLuX от Philips;
- Ulysse от Schreder;
- NanoCAD Электро;
- Компас. Электроснабжение: ЭС/ЭМ.
Управление освещением
Системы управления осветительными приборами помогают сокращать расходы на электричество и быстро взаимодействовать с большим количеством оборудования. Есть два способа управления нагрузкой:
- Дискретное управление – может отключать часть или полностью все светильники. Смена режимов выполняется с помощью фотореле или автоматов. Устройства настроены на переключение по заранее настроенному времени или зависимо от времени суток.
- Плавное регулирование – одинаковое или индивидуальное изменение мощности прибора. Управляет яркостью света.
Современные системы оборудуются автоматическим управлением, что позволяет экономить еще до 20% энергопотребления. Его функции:
- дистанционное управление;
- реагирование на движение;
- переключение режимов зависимо от установленных настроек;
- отключение подсветки в нерабочие дни;
- учет естественных источников света;
- поддержание определенного уровня освещенности.
Выделяют две группы систем управления:
- Локальные. Управляют группой светильников. Часто подключаются беспроводным способом. Компактный корпус устройств позволяет устанавливать их в местах с ограниченным пространством. Монтаж выполняется на колбе лампы или на самом светильнике.
- Централизованные. Контролируют отдельные группы светильников. Это упрощает взаимодействие со множеством устройств.
Проектирование, подбор, закупку приборов должны выполнять эксперты. При работе используются программы для расчета освещенности, помогающие точно определить расстояние между приборами, их тип, мощность и яркость.
Освещение на складе: нормы и предъявляемые требования
Для всех указанных видов осветительных систем допустимо использование общих групповых электрических щитков, а также единых установок управления в общих металлических шкафах, закрывающихся на замок. Если склад разбит на несколько основных и вспомогательных рабочих зон, уровень освещения соответствующим образом разнится по яркости и интенсивности.
При этом аварийные светильники могут быть включены одновременно с рабочими или, в целях экономии, включаться автоматически при отсутствии напряжения в единой
В качестве аварийного освещения обычно используют лампы накаливания.
В соответствии с государственными строительными нормами к освещению на складе предъявляются следующие требования:
№ Полезная информация
1 закрытые склады с хранением грузов на поддонах должны освещаться газоразрядными светильниками яркостью 75 лк)
2 яркость освещения открытых и закрытых стеллажных хранилищ должна равняться 50-75 лк. Допустимо использование ламп накаливания
3 при проведении погрузочно-разгрузочных работ и транспортировке груза внутри предприятия общее освещение рабочего помещения должно составлять не менее 50 лк
При разделении склада допустимо увеличения яркости освещения до 150-200 лк; также важно подобрать вид светильника, оптимальный для проведения тех или иных видов работ – с прямым или рассеянным освещением, увеличенным световым потоком и.т.д.). При установке светильников важно соблюдать правила безопасности – не размещать их близко к окнам, друг к другу и электронному оборудованию

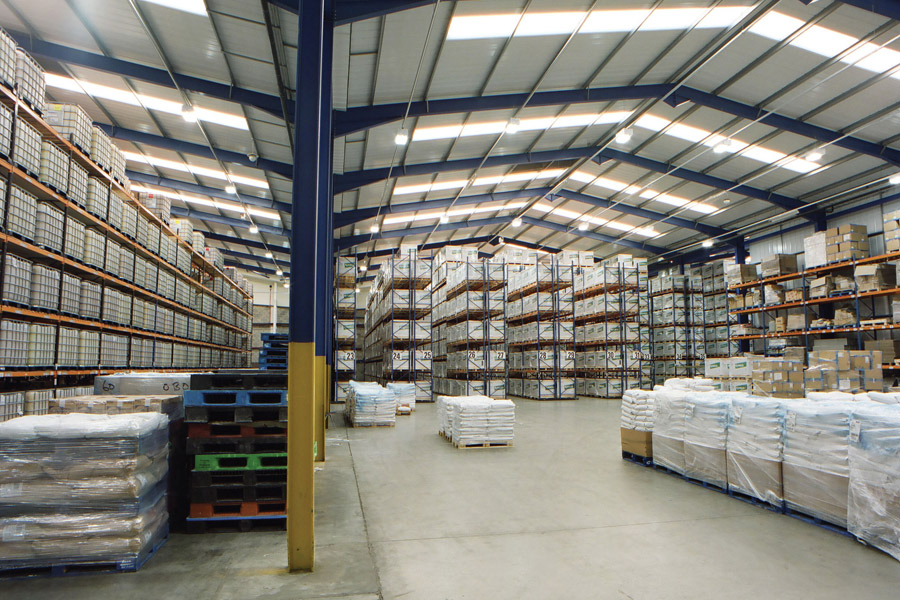

Освещение склада и нормы освещённости для складов
Освещение склада должно обеспечивать нормы освещенности и показателикачества освещения, бесперебойность действия освещения, удобство обслуживания и управления.На складах применяют два вида освещения: естественное и искусственное. Естественноеосвещение осуществляется через специальные проемы — световые фонари в наружных стенах.Искусственное освещение создается с помощью осветительных приборов. Для освещения складачасто применяется смешанное освещение, при котором недостаточное по нормам естественноеосвещение дополняется искусственным. В бесфонарных и безоконных складских помещенияхиспользуется только искусственное освещение.
Согласно нормам освещения СНиП 23.05-95, склады оборудуют рабочим, аварийным и охранным освещением, причем устройство дежурного освещения в складских помещениях не допускается.Электроосвещение складов выполняют в соответствии с требованиями ПУЭ – Правилами устройства электроустановок, СНиП 23.05-95 «Естественное и искусственное освещение», ГОСТ 50571.8–94 «Электроустановки зданий. Требования по обеспечению безопасности», НПБ 249-97 «Светильники.Требования пожарной безопасности. Методы испытаний».
Рабочее освещение должно обеспечить нормы освещенности в помещениях и в местахпроизводства работ вне зданий. В складских зданиях применяется общее освещение; в этом случаесветильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение)или применительно к расположению хранимых товаров, (общее локализованное освещение) — пристеллажном хранении. Для питания светильников общего освещения согласно ПУЭ используетсянапряжение переменного тока не выше 220 В. При общем освещении светильники устанавливаютнепосредственно на поверхности потолка или подвешивают к нему, на фермах, стенах иколоннах.
Рабочее освещение обязательно для всех складских помещений независимо от устройства других видов освещения. Для помещений, имеющих зоны с разными условиями естественного освещения и разными режимами работы, необходимо, чтобы и управление освещением таких зон было выполнено раздельным.
Аварийное освещение подразделяется на освещение безопасности и эвакуационное. Освещение безопасностипредназначено для создания осветительных условий, необходимых для продолжения работы персонала в помещениях и на местах производства открытых работ при отключении рабочего освещения. По рекомендациям, освещение безопасности должно создавать минимальную освещенность на рабочих местах не менее 5% нормируемой рабочей освещенности, но не меньше 2 лк внутри помещений и не меньше 1 лк для территорий предприятий.
Эвакуационное освещение предназначено для создания необходимых осветительных условий дляэвакуации людей из помещений или мест производства наружных работ при аварийном отключениирабочего освещения. Эвакуационное освещение, согласно требованиям СНиП 23.05-95переключаемое на источник, не используемый при нормальном режиме для питания рабочегоосвещения, является обязательным для помещений без естественного освещения и должнообеспечивать минимальную освещенность на полу основных проходов (или на земле) и на ступеняхлестниц 0,5 лк – в помещениях и 0,2 лк – на открытых территориях.
Для рабочего освещения, освещения безопасности и эвакуационного освещения не допускается применение общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и эвакуационным освещением в общих шкафах.
Светильники аварийного освещения могут быть включены одновременно с основными светильниками нормального освещения. Устанавливать их рекомендуется по возможности в удалении от оконных проемов. Для аварийного освещения в складах используются только лампы накаливания.
Нормы освещенности для складов устанавливаются в соответствии со СНиП 23.05-95:· для закрытых складов при напольном хранении (разряд зрительной работы VШб)минимальный уровень освещенности 75 лк с газоразрядными лампами, 50 лк· с лампами накаливания (по СНиП 11-4-79 этот показатель был ниже – 50 и 30 лксоответственно);· для стеллажного хранения (разряд зрительной работы VI-1) – 200 лк с газоразряднымилампами, 100 лк – с лампами накаливания.
Минимальный уровень освещенности при производстве грубых работ (по рекомендациям РАМНв соответствии с требованиями СНиП 23.05-95) при общем освещении составляет 200 лк сгазоразрядными лампами и 100 лк с лампами накаливания. Этот показатель может бытьиспользован для нормирования уровня освещенности при проведении погрузочно-разгрузочныхи транспортно-складских (ПРТС) работ на складах.
Освещение открытых складов
По рекомендациям РАМН уровень освещенности для открытых складов находится в пределахот 20 до 50 лк. Освещение открытых складов выполняют с помощью светильников и прожекторов.Светильники подвешивают к канатам, натянутым над складской площадкой, либо устанавливают наметаллических или железобетонных опорах.
При освещении штабельных складов необходимо учитывать, что высота мачт должна быть на 5…6 м больше высоты штабеля. При таком складировании мачты следует размещать по периметру склада, напротив проездов, чтобы уменьшить зоны затенения, создаваемые штабелями.
Склады с разгрузочной галереей можно освещать светильниками, установленными на ограждении крыши галереи, на поворотных кронштейнах с большим (1,5…2 м) вылетом, для того чтобы создать необходимый уровень освещенности по всей площади складирования.
При освещении складов с козловыми и мостовыми кранами используются в основномпрожекторы; их следует размещать так, чтобы направление прожектора совпадало с направлениемзрения крановщика.
Для складов с мостовыми кранами небольшой ширины (24…30 м) использование мачтнерационально, экономичнее установка прожектора прямого света с лампой накаливания типа ПКН на ограждении тормозных площадок. Для устранения вибрации (от работы крана) необходимо вэтом случае применять амортизаторы.
Для освещения хранилищ жидких веществ в емкостях используют в основном прожекторныемачты. При определении угла наклона прожекторов необходимо учитывать высоту освещаемойповерхности, которая может находиться как на уровне земли, так и на уровне верхних установочныхплощадок емкостей.
Для открытых складов также обязательным является устройство охранного освещения. Охранным называют освещение, позволяющее наблюдать за границами территории. Значение наименьшей освещенности, создаваемой вдоль границ охраняемых в ночное время площадок складов, должно быть 0,5 лк на уровне земли. Для охранного освещения применяют в основном светильники, но можно использовать и прожекторы. При выполнении охранного освещения экономически выгодно использование ограждений для установки светильников и прожекторов, а иногда специальных стоек и опор. Охранноеосвещение должно питаться от самостоятельных линий согласно требованиям ПУЭ.
Связанные документы по освещению складских зон:
- Правила устройства электроустановок. М.: Энергосервис, 2002. 606 с.
- СНиП 23 5 95 Естественное и искусственное освещение
- ГОСТ 50571.8–94 «Электроустановки зданий. Требования по обеспечению безопасности».
- НПБ 249-97 «Светильники. Требования пожарной безопасности. Методы испытаний».
- Суворов Г.А. Освещение на производстве. Эколого-гигиеническая оценка и контроль. Издательство РАМН, 1998.
- СНиП 11-4-79 «Естественное и искусственное освещение».
- ГОСТ 14254–96 «Изделия электротехнические. Оболочки. Степени защиты».
- ГОСТ 15597–82 «Светильники для производственных зданий. Общие технические условия».
- ГОСТ Р 51330.0–99 «Электрооборудование взрывозащищенное. Общие требования».
- ГОСТ 12.1.030–81 «Электробезопасность. Защитное заземление. Зануление».
- ГОСТ 24940–96 Здания и сооружения. Методы измерения освещенности
- ГОСТ 26824–86 «Здания и сооружения. Методы измерения яркости».
- Руководящий нормативный документ РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений». М.: Энергоатомиздат, 1989. 56 с.
Источник информации: «Склад и Техника» №8-9/2004
Нормы освещенности
Разработка проектов освещения ангаров и других производственных или коммерческих помещений с большой площадью и высокими потолками должна выполняться с учетом требований свода правил СП 52.13330.2016. Далее представлена выдержка по минимальной освещенности, необходимой для организации безопасных условий труда:
- 200 Лк – комплектация, сортировка, перемещение, выгрузка-погрузка, а также другие грубые работы в помещении;
- 100 Лк – нормы ламп накаливания для освещения в складах со стеллажами;
- 75 Лк – при установке газоразрядных ламп в местах с напольным хранением;
- 50 Лк – выполнение задач на рампе или в кладовой.
Освещенность влияет на безопасность и продуктивность работы. Специалисты подбирают нужный уровень яркости с помощью специального ПО.
Выбор светильников для закрытых складов
Чаще всего в закрытых помещениях устраивают смешанное освещение, причем электрические приборы монтируют равномерно по всему потолку (общее освещение). Если продукция хранится на стеллажах, светильники располагают над проходами
Принимают во внимание высоту потолков. Для стандартных помещений достаточно обычных приборов мощностью 100-150 Вт
Для более высоких терминалов используют лампы мощностью до 1400 Вт.
Для освещения закрытых складов используют:
Металлогалогеновые лампы. Приборы отличаются долгим сроком службы, хорошей цветопередачей и светоотдачей, но стоят дороже других устройств.
Дуговые ртутные лампы. До недавнего времени широко использовались для устройства основного освещения склада, но постепенно их заменили более современные устройства. Ртутные дуговые лампы не допускается использовать для аварийного или охранного освещения.
Светодиодные лампы. Современные функциональные приборы, устойчивые к перепадам напряжения и температуры. Отличаются пониженным энергопотреблением, но имеют высокую цену.
Газоразрядные лампы высокого давления. Такие лампы оптимальны для устройства основного освещения внутри здания. Для аварийной системы лучше использовать лампы накаливания.
Люминесцентные лампы. Этот вид светильников часто используют для устройства освещения. Приборы стабильно функционируют при температуре не ниже 5 °С и при снижении напряжения в питающей сети не более, чем на 10%.
При выборе светильников учитывают способы их крепления и сопоставляют с конструктивными возможностями склада. Лампы можно подвесить на тросах или крюках. Обычно выбирают светильники такой конструкции:
Подвесные с алюминиевым отражателем. Светильники подвешиваются на тросах. Особенность алюминиевого отражателя в четком направлении света. Корпус устройства выполнен в виде сферического колпака, который направляет лучи строго вниз. То есть освещенным будет только конкретный участок, а сам потолок и расположенные на нем строительные конструкции будут не видны.Подвесные с поликарбонатным рассеивателем. Светильник равномерно освещает окружающее пространство в определенном радиусе. Потолок становится светлым, визуально кажется более высоким.
Светильники без рассеивателя. Приборы крепят на крюках, если потолок расположен не очень высоко или нет возможности установить подвесные модели.
В зависимости от специфики продукта, находящегося на хранении, предусматривают защиту для всех основных частей прибора. Согласно требованиям, конструкция светильника должна обеспечивать:
- электробезопасность;
- пожаробезопасность;
- взрывобезопасность;
- надежность;
- защиту электротехнической составляющей от негативных воздействий окружающей среды;
- стабильные светотехнические характеристики.
При выборе светильников согласно расчетам руководствуются несколькими документами:
- ПУЭ – правила устройства электроустановок;
- НПБ 249-97 – нормы пожарной безопасности;
- ГОСТ 15597-82 – здесь описаны технические требования к светильникам в производственных зданиях;
- ГОСТ Р 51330.0-99 – для устройства освещения во взрывоопасных помещениях.
При монтаже строго следят за тем, чтобы система освещения и сами светильники не контактировали с воспламеняющимися, сгораемыми элементами конструкций.
Освещение открытых складов
По рекомендациям РАМН уровень освещенности для открытых складов находится в пределах от 20 до 50 лк. Освещение открытых складов выполняют с помощью светильников и прожекторов. Светильники подвешивают к канатам, натянутым над складской площадкой, либо устанавливают на металлических или железобетонных опорах.
При освещении штабельных складов необходимо учитывать, что высота мачт должна быть на 5…6 м больше высоты штабеля. При таком складировании мачты следует размещать по периметру склада, напротив проездов, чтобы уменьшить зоны затенения, создаваемые штабелями.
Склады с разгрузочной галереей можно освещать светильниками, установленными на ограждении крыши галереи, на поворотных кронштейнах с большим (1,5…2 м) вылетом, для того чтобы создать необходимый уровень освещенности по всей площади складирования.
При освещении складов с козловыми и мостовыми кранами используются в основном прожекторы; их следует размещать так, чтобы направление прожектора совпадало с направлением зрения крановщика.
Для складов с мостовыми кранами небольшой ширины (24…30 м) использование мачт нерационально, экономичнее установка прожектора прямого света с лампой накаливания типа ПКН на ограждении тормозных площадок. Для устранения вибрации (от работы крана) необходимо в этом случае применять амортизаторы.
Для освещения хранилищ жидких веществ в емкостях используют в основном прожекторные мачты. При определении угла наклона прожекторов необходимо учитывать высоту освещаемой поверхности, которая может находиться как на уровне земли, так и на уровне верхних установочных площадок емкостей.
Для открытых складов также обязательным является устройство охранного освещения. Охранным называют освещение, позволяющее наблюдать за границами территории. Значение наименьшей освещенности, создаваемой вдоль границ охраняемых в ночное время площадок складов, должно быть 0,5 лк на уровне земли. Для охранного освещения применяют в основном светильники, но можно использовать и прожекторы. При выполнении охранного освещения экономически выгодно использование ограждений для установки светильников и прожекторов, а иногда специальных стоек и опор. Охранное освещение должно питаться от самостоятельных линий согласно требованиям ПУЭ. Проект освещения склада лучше доверить специалистам.
Связанные документы по освещению складских зон:
– Правила устройства электроустановок. М.: Энергосервис, 2002. 606 с.
– СНиП 23 5 95 Естественное и искусственное освещение
– ГОСТ 50571.8–94 «Электроустановки зданий. Требования по обеспечению безопасности».
– НПБ 249-97 «Светильники. Требования пожарной безопасности. Методы испытаний».
– Суворов Г.А. Освещение на производстве. Эколого-гигиеническая оценка и контроль. Издательство РАМН, 1998.
– СНиП 11-4-79 «Естественное и искусственное освещение».
– ГОСТ 14254–96 «Изделия электротехнические. Оболочки. Степени защиты».
– ГОСТ 15597–82 «Светильники для производственных зданий. Общие технические условия».
– ГОСТ Р 51330.0–99 «Электрооборудование взрывозащищенное. Общие требования».
– ГОСТ 12.1.030–81 «Электробезопасность. Защитное заземление. Зануление».
– ГОСТ 24940–96 Здания и сооружения. Методы измерения освещенности
– ГОСТ 26824–86 «Здания и сооружения. Методы измерения яркости».
– Руководящий нормативный документ РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений». М.: Энергоатомиздат, 1989. 56 с.
Выбор светильника
Перед покупкой осветительного оборудования (вне зависимости от его типа) нужно убедиться в его соответствии нормам СНиП, требованиям пожарной безопасности, условиям технических регламентов.
Немаловажную роль играют расчеты, где учитываются все характеристики помещения. К примеру, требования для складов с высокими потолками не такие, как в случае с полуподвальными помещениями.
Факторы, на которые следует обратить особое внимание при покупке светотехнического оборудования:
- Высокие функциональные возможности.
- Соответствие нормативам пожарной безопасности. К примеру, корпуса оборудования должны производиться только из негорючих компонентов.
- Особенности конструкции источников освещения, должны обеспечивать полное освещение всей территории склада.
- Оборудование должно быть максимально простым в техобслуживании. Все светотехнические устройства желательно размещать в зоне прямого доступа.
- Светильники должны быть прочными и герметичными, защищенными от внешнего воздействия.
- Длительный срок эксплуатации оборудования.
- Неброский дизайн. В условиях склада внешний вид не имеет значения. Сложный, эффектный дизайн приводит к удорожанию светотехники.
- Небольшой вес оборудования.
- Приемлемая стоимость светильников.
На рынке представлен широчайший ассортимент светотехнического оборудования, в том числе и для складских целей. Поэтому найти нужную модель не составит труда.
Автоматизация работы системы освещения
Из чего складываются затраты на освещение складских объектов:
- стоимости проектных работ;
- затрат на оборудование, монтаж и ввод в эксплуатацию;
- стоимости потребляемой электрической энергии;
- текущих эксплуатационных расходов.
Последние пункты после запуска системы освещения относятся к ощутимым затратам работающего предприятия. Несмотря на то, что цена оборудования, позволяющего автоматизировать работу осветительной системы, многим покажется весьма значительной, целесообразность установки определяется после просчета расходов на электричество.
Потребление электроэнергии при различных вариантах установки автоматики
Грамотная реализация проекта может позволить в будущем экономить до 80% электрической энергии.
Схема автоматического управления освещением складского комплекса
Как может быть устроена автоматизация функционирования осветительного оборудования:
Включение освещения в начале рабочей смены и выключение в конце дня. В ней используются контроллеры, логические модули и астротаймеры. Последнее устройство представляет собой таймер с привязкой к времени восхода или захода солнца. В нем установлена широта, на которой находится объект и зашиты таблицы восходов и заходов а зависимости от даты.
Астрономический таймер
Задав время, можно обеспечить освещение склада в автоматическом режиме. При необходимости можно задать любую его мощность в зависимости от назначения участка помещения.
- Использование датчиков, определяющих уровень освещенности, позволяет экономить электроэнергию при достаточном уровне естественного света, при котором осветительные приборы отключаются.
- Эффективность системы освещения значительно повышается при установке регистраторов, которыми являются датчики присутствия или движения. Они предназначены для включения осветительных приборов в том месте, где это необходимо. Например, при проходе работника или проезде погрузчика. После того, как они покинут зону действия датчиков, уровень освещенности снижается до 20%. Существует возможность программирования различных параметров: мощности приборов, времени задержки и т.д.
- Применение раздельного управления светильниками или группами, а также диммируемое оборудование значительно сокращает расходы на электричество.
Датчики движения также помогают определить несанкционированные проникновения на территорию. При необходимости можно использовать датчики с встроенным акустическим сенсором, который помогает определить необходимость подачи освещения по звуку, издаваемому человеком или транспортом, если они пропали из зоны видимости (например, появилось препятствие в виде закрытой двери).
Автоматизированная система управления освещенностью складского помещения
При установке автоматической системы контроля освещенности должна оставаться возможность управления вручную, при которой можно принудительно своими руками включить освещение на отдельном участке или во всем помещении.
В чём измеряется количество света в помещении и на улице?
СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).
Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).
Основные требования для уличного освещения.
| Объекты | Минимальная ср. освещённость, в люксах | Минимальное распределение света |
| Категория А1 (дороги с пропуском 10 000 ед/ч) | 30 | 0,35 |
| Категория А2 (дороги с пропуском до 9 000 ед/ч) | 20 | 0,35 |
| Категория А3 (дороги с пропуском до 7 000 ед/ч) | 20 | 0,35 |
| Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч) | 20 | 0,35 |
| Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч) | 15 | 0,35 |
| Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч) | 15 | 0,25 |
| Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч) | 6 | 0,25 |
| Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч) | 6 | 0,2 |
| Трамвайный путь обособленного типа | 10 | — |
| Центральные улицы, площади общественного назначения, ТЦ | 10 | — |
| Центральные улицы в жилых частях города | 6 | — |
| Переулки в жилых частях города | 4 | — |
Нормы естественного освещения для зон пешеходного типа.
| Объекты | Минимальное ср. значение параметра, лк | Минимальное распределение света |
| Область перед входом в комплексы общественного назначения | 20 | 0,30 |
| Переходы для пешеходов в непроезжей и исторической зонах города | 10 | 0,30 |
| Переходы для пешеходов, входы | 6 | 0,20 |
| Тротуары | 4 | 0,20 |
| Аллеи, переулки, проезды административных и жилых участков | 2 | 0,10 |
| Аллеи бокового типа, вспомогательные входы в парки | 1 | 0,10 |
Требуемое освещение в административные здания.
| Объекты | Мин. ср. освещённость по горизонту |
| Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки | 300 |
| Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории | 400 |
| Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа | 500 |
| Каталоги для чтения, залы для собраний, фотокомнаты | 200 |
| Фойе, архивные | 100-150 |
| Хранилища для книг | 75 |
Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).
| Объекты | Мин. ср. значение параметра по горизонту |
| Инвентарные | 50 |
| Палаты | 100 |
| Бассейны крытого типа, рекреационные, спальни | 150 |
| Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки | 200 |
| Мастерские, залы эстрадного типа | 300 |
| Лаборатории техникумов, лаборатории, | 400 |
| Помещения для проведения занятий, | 500 |
Требуемые нормы в производственных помещениях, предназначенных для питания.
| Объекты | Мин. ср. значение параметра по горизонту |
| Объект на производстве шоколада и изделий из него | 400 |
| Раздаточные, хранение изделий из муки, мороженого, напитков | 300 |
| Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал | 200 |
| Кладовки | 75 |
Требуемое освещение рабочих помещений в медицинских организациях.
| Объекты | Мин. ср. значение параметра по горизонту |
| Приёмные | 500 |
| Операционные | 400 |
| Лаборатории, процедурные комнаты | 300 |
| Регистрационная, комнаты для мойки | 200 |
| Комнаты для ожидания, склад препаратов, помещения бытовых назначений | 150 |
| Коридоры, лестницы | 100 |
| Уборные | 75 |
Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.
Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.
Требования, нормы и особенности складского освещения
Требования зависят от складского оборудования
Осветительные приборы располагаются на определенном расстоянии от стеллажей с товарами, так чтобы не мешать работе погрузчиков, штабелеров (это погрузчик, поднимающий грузы на высоту до 6 м), ричтраков (погрузчик, работающий на высоте до 12 м), другой техники. Световой поток должен обеспечивать работникам комфортные визуальные условия. Осветительная система монтируется так, чтобы быть бесперебойной, пожаробезопасной, электробезопасной, удобной, простой в эксплуатации.
Прочие требования относятся непосредственно к разным типам площадок для хранения. Например, на открытых кладовых организовывается охранная световая система по периметру площадки. Она необходима для наблюдения за границами участка. Питание охранной системы организуется отдельной линией.
При стеллажном хранении важно организовать вертикальную освещенность вдоль стеллажа. Светильники размещают в проходах, под углом к стеллажу. При постоянном пребывании на складе людей важную роль играет качество света
При освещенности менее 200 лк лучше применять лампы, которые светят теплым светом (2700 – 3500 К). Уровень цветопередачи — выше 50 (чем выше, тем лучше). Иначе глаза сотрудников будут сильно уставать, они будут быстрее утомляться, что может привести к травмам
При постоянном пребывании на складе людей важную роль играет качество света. При освещенности менее 200 лк лучше применять лампы, которые светят теплым светом (2700 – 3500 К). Уровень цветопередачи — выше 50 (чем выше, тем лучше). Иначе глаза сотрудников будут сильно уставать, они будут быстрее утомляться, что может привести к травмам.
Нормативных документов, которые регламентируют свет, несколько: строительные нормы и правила 23-05-2010 «Естественное и искусственное освещение» (взамен СНиП 23-05-95), свод правил СП 52.13330.2016.
Нормативы освещенности разделяются в зависимости от назначения склада и хранимых товаров. Например, при напольном хранении:
- Масел, лакокрасочных материалов уровень освещенности — 75 люкс;
- Химикатов, щелочей, кислот – 50 люкс;
- Металлов, металлических деталей, готовой продукции –75 люкс.
Если кладовая имеет стеллажи, то нормы меняются:
- Зона приема, выдачи товаров – 400 люкс (комбинированного света) или 200 люкс (общего света);
- Транспортно-распределительные системы – 200 люкс;
- Зона хранения – 50 люкс;
- Зона проходов – 150 люкс;
- Зона комплектации, касс, работы с клиентами – 300 люкс.
Если склад открытый или под навесом, то освещенность находится в интервале 20-50 люкс.
Освещенность регламентируется на уровне пола. Цифры рекомендуют минимальное значение.
При расчетах учитывается тип источников света, уровень механизации, автоматизации, особенности товаров.
