Монтаж
Расстояние между выходом трубы и котловым патрубком должно быть около 150 см в вертикальной плоскости. Трубу нужно наклонить на 3°, чтобы влага стекала, а не скапливалась.
При выборе патрубка и трубы учитывайте, что их размеры должны быть одинаковыми. Перед установкой дымохода изучите технические характеристики котла. Чтобы присоединить трубу, воспользуйтесь тройником или коленом.
Основные правила установки
Если выбрать нержавеющие дымоходы, они смогут выдерживать температуру до +550°С. Они не деформируются при воздействии кислоты. Можно найти модели с утеплителем и без него. Для уменьшения количества конденсата, трубу нужно дополнительно утеплить. Такие каналы характеризуются длительным сроком эксплуатации.

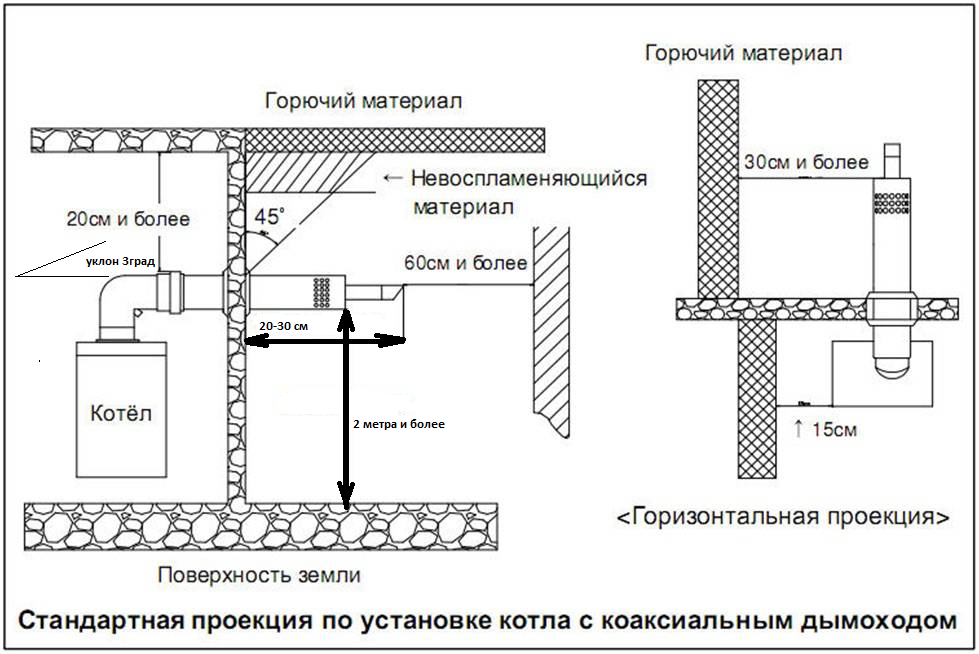

Основные правила установки:
- Расстояние в 2 м от земли до коаксиального дымохода.
- Труба должна выходить за пределы стены на 50 см и больше.
- Обеспечьте свободное пространство в 150 см перед трубой.
- Если вы оборудуете систему дымоотвода без конденсатоотводчика, наклоните трубу на 3-12°С.
- Труба должна выходить на улицу.
- При монтаже используйте 2 коаксиальных колена.
- Расстояние между газовыми трубами и деталями дымохода должно быть 20-30 см.
Проблема неправильного уклона
Люди, монтируя коаксиальный дымоход, задаются вопросом, куда нужно его направлять. Часть профессионалов убеждена, что слив конденсата должен быть со стороны котла.
Если сделать уклон в противоположную сторону от котла, конденсат будет стекать наружу, и растворяться. Это защитит топку от излишней влаги. Этот способ уклона эффективный для жарких регионов.
Проблемы возникают, когда наступают заморозки. С приходом морозов конденсат будет скапливаться на коаксиальном дымоходе, что приведет к образованию ледяной корки.
Из-за появления ледяных отложений воздух будет плохо поступать в котел, а продукты сгорания не смогут выводиться наружу. Это негативно отразится на эффективности работы устройства. Если котел будет работать при коаксиальном дымоходе, покрытом льдом, оборудование будет регулярно выходить из строя.
Если вы проживаете в регионах с умеренным климатом, старайтесь делать уклон в направлении котла. Чтобы конденсат не попадал на обогревательный прибор, и не выводит его из строя, поставьте специальную емкость, куда он будет стекать. Можно установить специальный конденсатосборник. Чтобы дымоход не покрывался ледяной коркой, нужно обшить его теплоизоляционным материалом. Однако это не даст никакой гарантии.
Есть мнение, что для предотвращения замерзания конденсата, при уклоне к земле, необходимо укоротить внутреннюю часть трубы. Однако специалисты не рекомендуют этого делать. Лучше изначально выбрать трубу большого диаметра, т. к. на ней не будет образовываться конденсат.
Производители создали специальный комплект, который решает все проблемы. Конструкция не покрывается льдом, и специально была создана для использования в условиях суровой зимы. На устройстве имеется защитная спираль, а отверстия для набора воздуха располагаются в нижней части трубы.
Особенности подбора типов
Не всегда получается выполнить все требования, относящиеся к коаксиальному дымоходу. Проблемы могут возникнуть, если топка будет слишком маленькой или близко расположены окна. Если между соседними зданиями маленькое расстояние, не позволяющее произвести горизонтальный монтаж, отдавайте предпочтение вертикальному.
Для этого вам потребуются кронштейны. Они будут фиксировать трубу в нужном положении, и защитят от соприкосновения со стеной.
Можно использовать кожух для защиты, который не позволит дымоходу контактировать с ближайшими деталями. Между трубой и перекрывающим участком оставьте пространство, а место выхода трубы заделайте тщательно.
Установка домашнего дымохода проста. Процесс не занимает много времени, однако должен осуществляться по определенным требованиям. Если вы будете соблюдать рекомендации, описанные в этой статье, монтаж пройдет легко и качественно.
Дата: 19 марта 2021
С чего начинается установка?
Монтаж коаксиального дымохода не займет много времени если вы составите план действий. Заранее удостоверьтесь в том, что комплектация агрегата соответствует заявленной производителем и позаботьтесь о приобретении необходимых инструментов.
Сечение дымохода должно соответствовать диаметру выходной трубы котла. Определить это можно по паспорту.
Сборка без ошибок
Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.
Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.
Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.
Монтаж наружного дымохода
Установка такой конструкции может выполняться в двух вариантах:
- Наружном
- Внутреннем
Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.
На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.
Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.
Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.
Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.
Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.
Если патрубок располагается сбоку котла, то для вывода дымохода производится горизонтальная сборка. При нахождении выхода сверху, дымоход выводится в вертикальном положении с применением кронштейнов.
Проверка работоспособности конструкции
После того, как все этапы монтажа успешно выполнены необходимо проверить:
- Надежность закрепления соединительных частей дымохода
- Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
- Отсутствие преград в месте выхода конструкции наружу
Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.
Это важно
Коаксиальная система вывода отработанных газов представляет собой конструкцию, не только улучшающую характеристики отопительных котлов, но и повышающую эффективность их работы.
Ее монтаж можно выполнить самостоятельно, при наличии необходимых навыков и знаний. Если вы не уверены в собственных способностях, то лучше доверьте эту работу профессионалам.
Ведь грамотный монтаж конденсатоотвода под силу только специалисту. Поэтому рисковать не стоит.
В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.
Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.
У каждого из контуров такого канала существует своя задача:
- один из них отвечает за отведение дымовых газов
из топочной камеры котлоагрегата; - через второй осуществляется подача свежего воздуха
, который важен для полноценного сгорания топлива.
Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров
Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне
Коаксильные дымоходы лучших производителей – залог надежности и качества ↑
Коаксиальный дымоход Аристон Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.
Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:
- удлинен оголовок,
- конструкция воздухозаборного канала особо защищена,
- выполнена из композитного материала.
Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.
Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.
Коаксиальный дымоход Vaillant Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы
При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм. Коаксиальный дымоход Viessmann
Коаксиальный дымоход Viessmann
Коаксиальный дымоход Viessmann

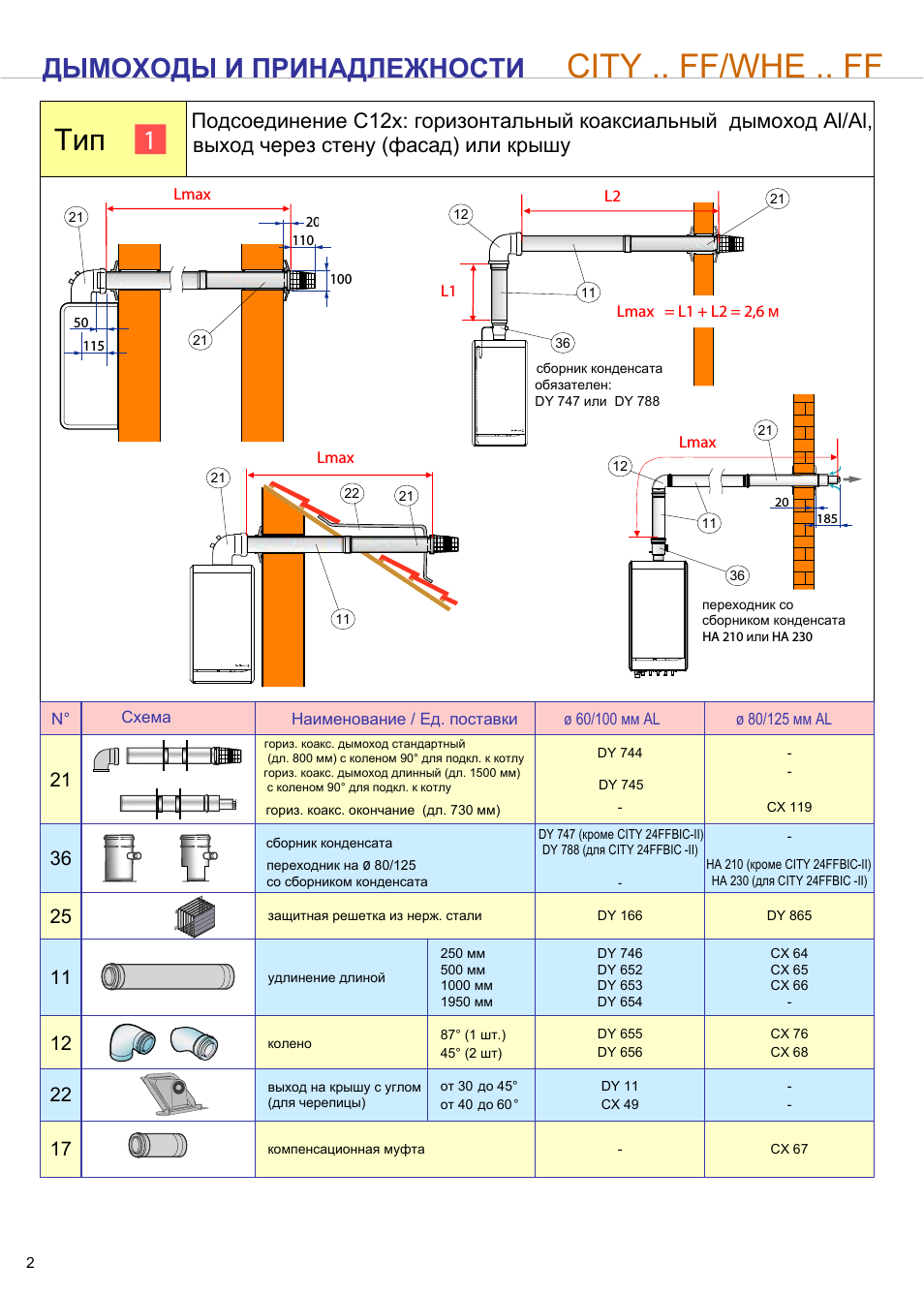

В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.
Нормативные документы и правила установки
- СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 365 hits)
- СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 664 hits) dec007f9af930ef54d024d0bebe54610.jpg:large
4d01afbefb8dd909a26bbcb60c52edcf.jpe
- Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 592 hits)
2020 stylekrov.ru
- Безопасность
- Виды крыш Мансардная
- Плоская
- Скатные
- Стеклянная
Кровельные материалы
Керамопласт
Натуральные Ондулин Поликарбонат Шифер Кровельные работыМягкая кровля Металлическая Ремонт и облуживание
Виды работ
Герметики Протекание Стропильная система
Мауэрлат
Обрешетка Черепица
Гибкая
Металлочерепица Устройство кровли Утепление и изоляция
Гидро- и пароизоляция
Теплоизоляционные материалы Утепление Двутавры и швеллеры Элементы крыши
Вентиляция
Водостоки Дымоходы Конек Лестницы Отлив Снегозадержатели Фронтон
Правила установки коаксиального дымохода
1. Газовые котлы закрытого типа сегодня успешно применяются как при строительстве дачного жилья, так и для отопления квартир в многоэтажных домах. Известно, что монтаж коаксиального дымохода для газового котла может производиться как по горизонтали, так и по вертикали.
Правила установки коаксиального дымохода регламентированы СНиП 41-01-2003, которым ранее разрешалось использование горизонтальных дымоходов в многоквартирных домах. Однако в 2012 г действует свод правил СП 60.13330.2012 «Отопление, вентиляция, кондиционирование.
Актуализированная редакция СНиП 41-01-2003. «Согласно этому документу установка каминов в жилых многоквартирных домах через наружные стены не допускается.
В результате на данный момент горизонтальный коаксиальный дымоход можно использовать только в частных домах, а в квартирах многоэтажных домов возможен только вертикальный отвод дымовых газов через крышу. Это первый важный момент касательно СНиП коаксиального дымохода.
- 2. Необходимо знать и твердо помнить еще один важный момент:
- В целом можно выделить наиболее важные общие требования к горизонтальной установке коаксиального дымохода (правила установки):
- — расстояние от земли до коаксиальной трубы должно быть не менее 2,0 метров;
несоблюдение общих требований нормативных документов при установке системы дымовых газов может привести к тому, что газовая служба просто не выдаст разрешение на эксплуатацию котла.); — Перед коаксиальной трубой необходимо предусмотреть свободное пространство — не менее 1,5 метра (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)
— Если в системе дымовых газов не используется отвод конденсата, коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);
— Коаксиальный дымоход можно выносить только на улицу! — В конструкции оптимально использовать не более 2-х коаксиальных колен; — между газовыми трубами и элементами дымохода должно быть не менее 20 см; Обобщая эту статью, можно сделать вывод:
система отвода газов при эксплуатации настенного газового котла с закрытой камерой сгорания — довольно сложный проект, требующий определенных знаний даже при проектировании и выборе изделия. Поэтому еще раньше
чтобы купить коаксиальный камин, самым правильным решением будет помощь квалифицированных специалистов, которые помогут выбрать подходящий вариант с учетом всех нюансов. Также мы выяснили, что при установке коаксиальных дымоходов обязательно соблюдать все требования. Поэтому помощь профессионалов — единственно правильное решение в такой ситуации, помните, что дымоудаление должно быть в первую очередь безопасным!
Именно правильная установка камина обеспечит вам душевное спокойствие и станет гарантией надежной и продолжительной работы отопительного оборудования.

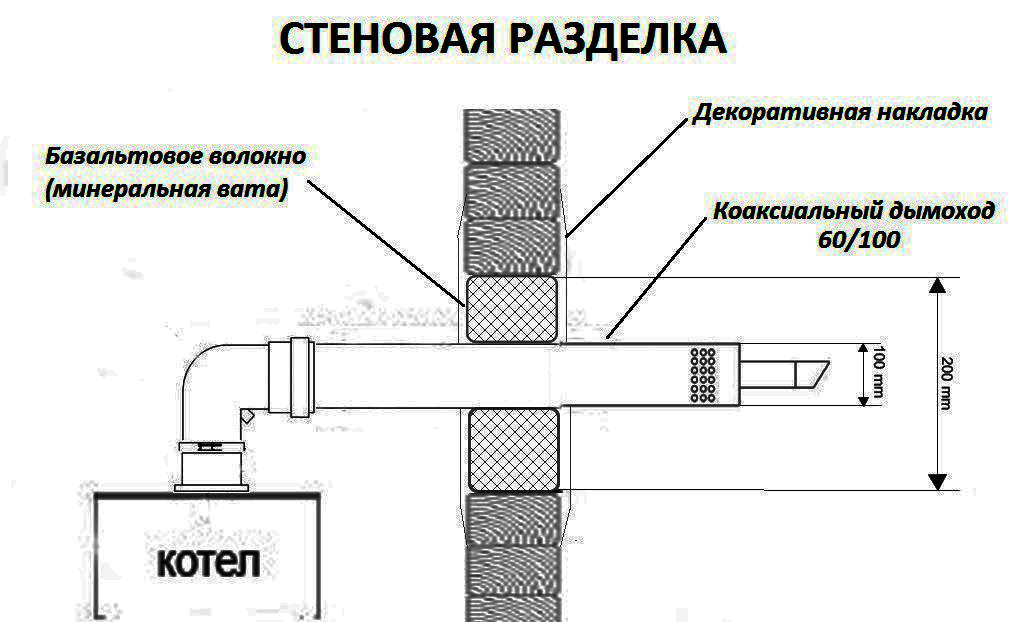

Проход коаксиального дымохода через стену, выполненную из негорючих материалов
Процесс подготовки отверстия, необходимого для вывода трубы, не отличается особой сложностью. Вырезается проем нужного диаметра, уклон которого направляется к земле. Размер этого отверстия должен равняться соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование о расположении соединения к стене.

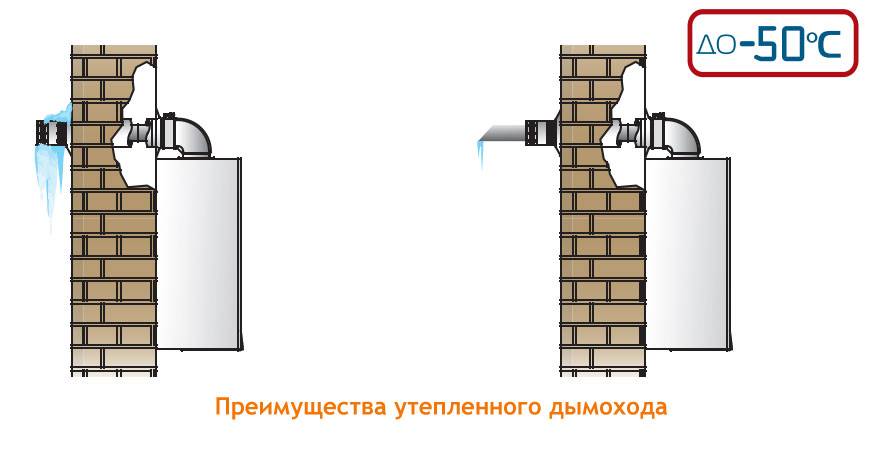

Защитить дымоход от обледенения можно только за счет установки дополнительных элементов. Рекомендуется приобрести специальную насадку, которая будет предотвращать замерзанию конденсата. Это приспособление поможет также в случае неправильного проектирования и последующей установки без нужного уклона. Насадка способствует поддержанию температуры внутри трубы на определенном уровне.
Расстояние от канала, подающего газ к дымоходу, должно составлять примерно 60 см.
Установку дымохода можно рассмотреть на примере двухконтурной конструкции
Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.
Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.
Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.
При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.
Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.
Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.
После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.
Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

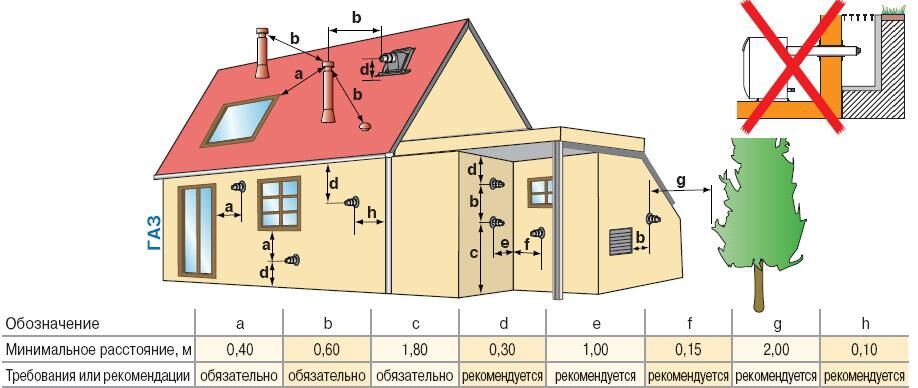

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи
Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.
В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:
- при установке на плоской крыше расстояние не должно быть меньше 500 мм;
- в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
- если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

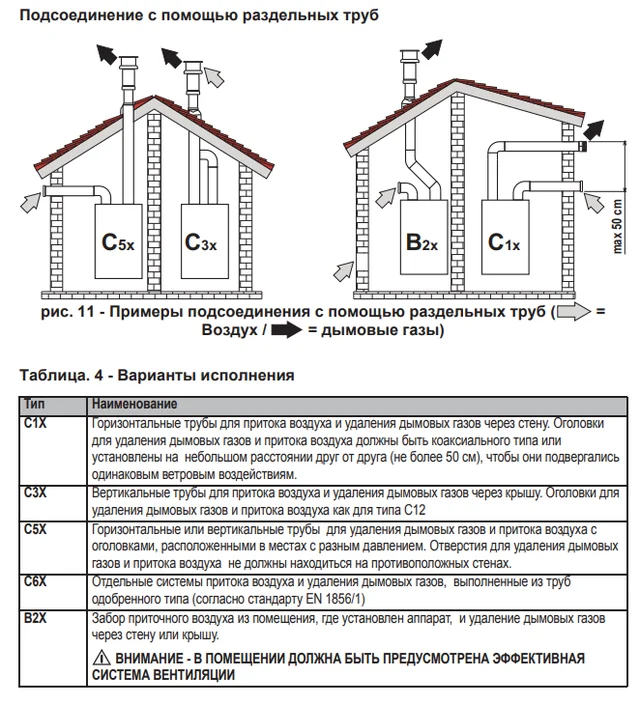

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:
Опорный кронштейн для дымохода
- направление с поворотом в 90 или 45 градусов;
- вертикальное направление;
- горизонтальное направление;
- направление с уклоном (под углом).
Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.
При установке дымоходов учитывайте:
- расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
- расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
- разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
- расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.
Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).
Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:
- возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
- расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
- высота идеального дымохода имеет высоту не меньше 5 метров.
Правила размещения коаксиальных дымоходных систем
Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.
готовый комплект
Состав конструкции коаксиального дымохода
Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:
Прямые трубы – из них формируется канал дымоходной системы
Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,
Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.
Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.
Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?
Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:
Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.
Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.
Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.
Что дает установка коаксиального дымоотвода?
комплект для монтажа
Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел
Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии
Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.
Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.
Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел
Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях
схема монтажа
