Токовые номиналы автоматов
Начнем с того, что все характеристики автоматических выключателей располагаются на их корпусе. Поэтому найти их не проблема. Что касается номинального тока автомата, то электрики считают его основной характеристикой. По сути, это максимальное значение силы тока, которое автомат может выдержать, не отключая питающую электрическую сеть. Как только фактическая сила тока превысит номинальную, автомат сработает и отключает цепочку.
Надо сразу же отметить, что номиналы автоматических выключателей стандартизированы, то есть, имеют определенные цифровые значения. Вот этот стандартный ряд: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 А. Некоторые европейские производители выпускают приборы с номиналом 125 ампер.
Внимание! Все эти величины обязательно указываются на корпусе самого автомата, и они действительны при температуре окружающей среды, равной +30С. Уж так повелось
Именно температура эксплуатации действует на токовую нагрузку автомата. И чем в данном случае выше температура, тем ниже токовую нагрузку может выдержать данный защитный прибор. Есть еще один момент, который определяет способ установки автоматов. Обычно в распределительном щите они устанавливаются друг к другу, прижатые плотно. Каждый автоматический выключатель в процессе работы выделяет тепло, ведь через него проходит электричество. Поэтому каждый прибор действует на соседний, увеличивая температуру последнего. При этом чем больше устройство по токовому номиналу, тем больше оно выделяет тепловой энергии.
Необходимо отметить, что многие производители автоматических выключателей в каталогах своих изделий обязательно указывают поправочные коэффициенты, с помощью которых можно правильно рассчитать номинал тока в зависимости от температуры окружающего воздуха. Это упрощает провести правильный выбор.
И это еще не все. Некоторые бытовые приборы при включении выделяют так называемый пусковой ток. Он обычно больше номинального в пять-шесть раз, что опять-таки будет влиять на повышение нагрузки в питающей сети. Правда, такие токи кратковременные и на кабель они никакого влияния не имеют, а вот автомат на них может реагировать. Правда, все будет зависеть от второй характеристики данного прибора – времятоковой.
Классификация автоматических выключателей
АВ бывают:

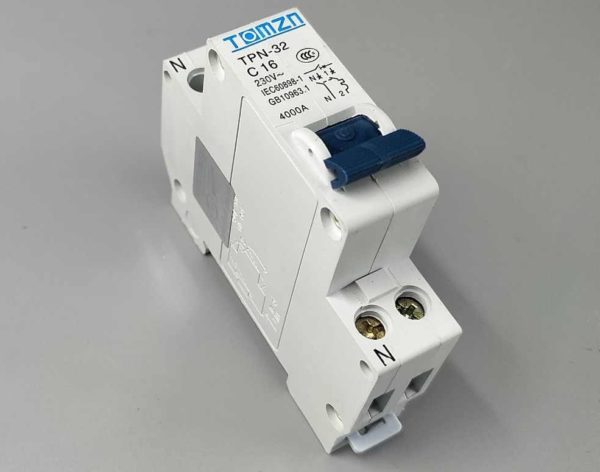

- однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
- двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту они не используются;
- трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
- четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.
Номиналы автоматов по току таблица
Необходимость выбора автоматических выключателей возникает во время проектирования электрических сетей в новых домах, а также при подключении приборов и оборудования с более высокой мощностью. Таким образом, в процессе дальнейшей эксплуатации обеспечивается надежная электрическая безопасность объектов.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации. Расчет автомата по мощности тока осуществляется в основном для электроустановок – электродвигателей, трансформаторов и других устройств, имеющих реактивную нагрузку.
Разновидности защитных устройств
Предупреждение перегрузки от работы потребителей
Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.
Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.
Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.
Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.
Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

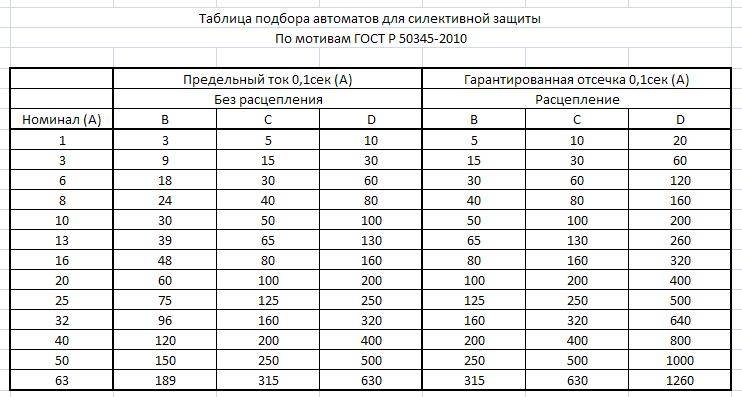

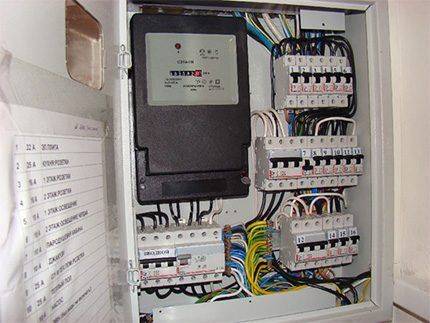

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться
Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.
Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.
Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.
Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.
К ней подсоединены и могут быть одновременно включены следующие электроприборы:
- Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
- Две морозильные камеры, мощностью 200 Вт;
- Духовка, мощностью 3,5 кВт;
- При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.
Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.
На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки
При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.
Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.
Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.
Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.
Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.
Видео по теме
Данный онлайн калькулятор позволяет произвести расчет и выбор автоматического выключателя по сечению кабеля для обеспечения надежной защиты электрической сети от перегрузок и токов короткого замыкания.
Почему необходимо подбирать автомат исходя из сечения кабеля?
Одной из основных характеристик всех электрических кабелей и проводов является длительно допустимый ток, величина которого зависит от сечения жил, превышение длительно допустимого тока сети приводит к перегреву кабелей, разрушению их изоляции и как следствие выходу из строя электропроводки, поэтому в соответствии с ПУЭ электрические сети должны быть защищены от сверхтоков, т.е. перегрузок и коротких замыканий, данная защита обеспечивается автоматическими выключателями.
Из сказанного выше следует, что для надежной защиты электропроводки номинальный ток защищающего ее автомата должен выбираться таким образом, что бы при превышении длительного допустимого тока электросети автоматический выключатель производил ее отключение не допуская тем самым перегрева кабелей.
На этом принципе основана работа нашего калькулятора, все что вам необходимо сделать — это указать тип кабеля, медный или алюминиевый, способ его прокладки, сечение жил и нажать кнопку «РАССЧИТАТЬ», после чего калькулятор самостоятельно по сечению и другим указанным вами данным определит длительный допустимый ток кабеля в соответствии с главой 1.3 ПУЭ и произведет выбор ближайшего стандартного значения номинального тока автомата.
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Предназначение автоматического выключателя (далее АВ) – это защита электропроводки, электрооборудования от короткого замыкания (далее КЗ) и перегруза. Если не использовать такие выключатели в сети, то со временем может произойти авария, то есть замыкание электропроводки, электроприборов или электроинструментов. Если не замыкание, то перегрузка в работе электрооборудования.
В первом и втором случаи, произойдет нагрев провода или кабеля, а значит изоляция расплавится. Провода замкнутся, произойдет КЗ, а значит огонь, искры и в итоге пожар.
Чтобы этого не произошло и применяют АВ, как защиту от возможных не приятных последствий.
Как же АВ защищает электропроводку и электрические приборы, инструменты? Если, попросту говоря, внутри этого выключателя есть специальное устройство, которое обеспечивает моментальное отключение подачи напряжения если есть проблема КЗ или перегруза.
Общие сведения об автоматах
Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.
Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).
Основные технические характеристики автоматических выключателей (АВ)
Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.
Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).
Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.
Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:
- время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
- 2 класса – 6–10 мс;
- 1 класса – более 10 мс.
Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D
| Тип защитной характеристики | Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ | Назначение |
| A | от 1,3Iн | Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы. |
| В | от 3Iн до 5Iн | Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы. |
| С | от 5Iн до 10Iн | Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы. |
| D | от 10Iн до 20Iн | Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы. |
| K | от 12 Iн | Для защиты промышленных цепей использующих индуктивную нагрузку. |
| Z | от 4 Iн | Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику. |
Дифференциальные автоматические выключатели
Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.
Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.
ДВ бывают трех типов:
- S – с выдержкой времени срабатывания по дифференциальному току.
- АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
- А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.
Разновидности модульных устройств защиты
Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.
Мини модели
Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.
Воздушные (силовые или открытые) автоматы
Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.
Воздушный выключатель-разъединитель
Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.
Закрытые выключатели
Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.
Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.
Устройства защитного отключения
В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.
Дифференциальный автоматический выключатель
Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.
Трехфазный дифавтомат
Как рассчитать мощность автомата
Формула расчета мощности электрического тока
Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.
В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:
где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.
Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.
Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).
Онлайн расчет автомата по мощности
Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см
статью Автоматические выключатели).ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь. Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя
Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных
Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.
Инструкция по использованию калькулятора расчета автомата:
- Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
- Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
- Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
- Нажимаем кнопку «РАССЧИТАТЬ»
В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.
Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:
Стандартными значениями номиналов автоматов являются:
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Источник
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
