Гидрострелка для отопления: назначение + схема установки + расчеты параметров

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Устройство и принцип действия гидрострелки

Классическое устройство гидрострелки – полый сосуд, имеющий две пары патрубков. Первая пара служит для подключения котла (или каскада котлов), вторая – для присоединения системы потребления. Внутренний объем сосуда круглого или прямоугольного сечения служит зоной гидравлического разделения, разряжения и смешивания потоков разнотемпературных теплоносителей.

В верхней части устройства устанавливают воздухоотводчик, нижняя служит грязеуловителем. В гидрострелке циркулирует два потока теплоносителя – поток котлового (первичного) контура и поток системы потребления (вторичного контура). При различных режимах работы оборудования величина потоков меняется. Происходит либо прямая подача от котла, либо смешивание потоков с разной температурой.

Гидрострелка подбирается из расчета снижения скорости теплоносителя до диапазона 0,1 – 0,2 м/с. Прим этой скорости практически отсутствует гидравлическое сопротивление, гидродинамический режим принимает ламинарный характер, происходит наиболее качественный тепломассообмен между контурами.

Контур циркуляции котла практически не зависит от вторичного контура, режим работы котла приобретает стабильный, ровный характер. Вторичный контур получает теплоноситель с равной температурой для всех ветвей, необходимое его количество отбирается собственными насосами.

Отключение, изменение режима работы любой зоны отопительного оборудование приобретает лишь косвенное влияние на работу котла и системы в целом. Обеспечивается гидравлическое разделение, снижающее нагрузку на теплогенератор, отопительные приборы, насосное оборудование, коммуникации.

Гидравлический разделитель имеет три режима работы:

 Режим 1.  Прямой тепломассообмен потоков теплоносителя первичного и вторичного контура. Стабильная тепловая нагрузка потребления равна постоянному значению тепловой мощности котлоагрегата. Смешивания теплоносителей практически не происходит, движение приобретает ламинарный режим, происходит отделение воздуха, примесей и так далее. Режим работы котла – постоянный, на средней нагрузке.

 Режим 2.  Котел работает с максимальной нагрузкой, при этом не может обеспечить все потребности системы. Происходит полная передача потока из первичного контура котла с подмешиванием воды из обратки вторичного контура. При этом общая температура снижается для всех потребителей.

 Режим 3.  Оптимальный режим работы характеризуется наличием необходимой тепловой мощности котла, обеспечением экономного, «щадящего» режима работы. В этом режиме происходит смешивание прямого и обратного потоков первичного контура, температура поднимается. Котел останавливается при достижении заданной температуры, режим его работы приобретает циклический характер.

Гидравлический разделитель имеет и более сложные конструктивные конфигурации. Устройство оснащается сетчатыми элементами в верхней зоне для качественного отделения воздуха. Внутри изделия выполняются перфорированные перегородки вертикального или горизонтального направления для более эффективного разделения потоков.

Гидрострелки часто комбинируются с распределительными коллекторами. При этом коллекторы иногда входят в конструкцию моноблока, могут подключаться независимые.

Производятся изделия в виде комбинации разделителя и коллектора. При этом реализуется зонный температурный отбор теплоносителя для различных отопительных блоков.

Гидрострелка: что это такое

Устройство предназначено для разделения контуров. Первый обязательно содержит котёл, иногда циркуляционный насос. В прочих находятся остальные приборы: радиаторы, расширительные баки, тёплые полы.

Внешний вид и назначение

Блок выглядит как крупная электрическая вилка с ответвлениями. У большей части устройств всего два выступа: для связи с нагревателем.

Из боковых частей выходит ограниченное количество труб, параллельно соединённых друг с другом.

Верхние предназначены для горячей воды, а нижние — для холодной.

Конструкция

Зависит от производителя и задачи, для которой его устанавливают. Качественный бак имеет не менее 6 ответвлений. Два из шести последних служат техническим целям: спуску воздуха и отводу шлама. Их, соответственно, направляют вверх и вниз.

Гидрострелка представляет собой бак, внутри которого ёмкости, соединённые клапанами. Первая служит для содержания горячей воды, вторая — холодной. Если в одном из контуров недостаёт жидкости, открывается отверстие и происходит смешение.

Зачем она нужна в системе отопления

Прибор автоматически разделяет потоки теплоносителя по нескольким контурам. Рабочая жидкость, поступая в устройство, проходит через трубы. Поступая из котла, вода переправляется по патрубкам к нужному месту.

Обратка собирается в баке, затем возвращается в нагреватель. При необходимости, часть нагретого вещества объединяется с холодным для путешествия назад. Возможен обратный вариант, при котором остывшая жидкость вновь идёт по обвязке.

Задача прибора — объединить несколько контуров в единый механизм. Это требуется при наличии множественных циркуляционных насосов, распределённых по обвязке. Устройство также полезно для создания системы с несколькими котлами: оно поможет разделить работу по нагревателям, позволяя части отдыхать.

Чертёж

Общий вид гидрострелки представлен на рисунке.

Фото 1. На чертеже показано устройство гидравлического разделителя в разрезе, подписаны основные составляющие.

Какие бывают режимы

Устройство способно работать по-разному в различных ситуациях, зависящих от температуры теплоносителя внутри:

1. Стандартный вариант — расходы контуров приблизительно равны. Система находится в относительном равновесии, поэтому горячая и холодная вода идёт по соответствующим ответвлениям.
2. Количество жидкости, покидающей котёл, меньше, чем требуется. Из-за этого часть теплоносителя из обратки не возвращается к нагревателю, а повторяет полный круг по обвязке.
3. Третий режим является отражением второго: котёл покидает избыток вещества. Это случается, если не все части системы требуют обогрева в определённый момент.

Схемы

Подробнее варианты эксплуатации гидравлического разделителя представлены на рисунке.

Фото 2. Схемы трех вариантов использования гидравлического разделителя, указаны характерные особенности работы устройства в каждом режиме.

Преимущества

Плюсы гидравлического разделителя:

• Выравнивание эксплуатации котла.
• Стабилизация расхода теплоносителя, давления.
• Улучшается управление контурами.
• Для каждой части обвязки имеет независимый теплообменник, что увеличивает срок службы.

И также необходимо отметить снижение требований к циркуляционному насосу.

Для чего нужны дополнительные возможности

Кроме перечисленного выше, гидрострелка выполняет две полезных функции:

1. Поток воды резко замедляется, попадая в устройство. Благодаря этому часть твёрдых скоплений с каждым кругом оседает на дне.

   При помощи специального вентиля их легко сбросить.

2. По той же причине жидкость покидают пузырьки газа, для спуска которых предусмотрен кран в верхней части прибора.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

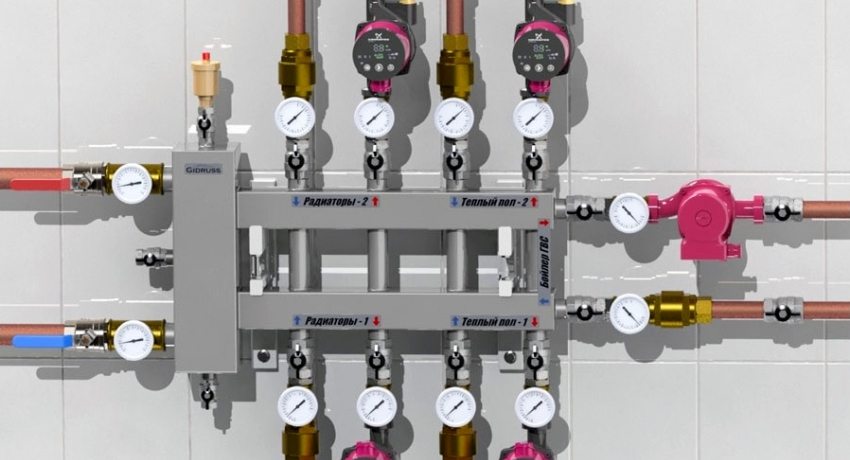

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

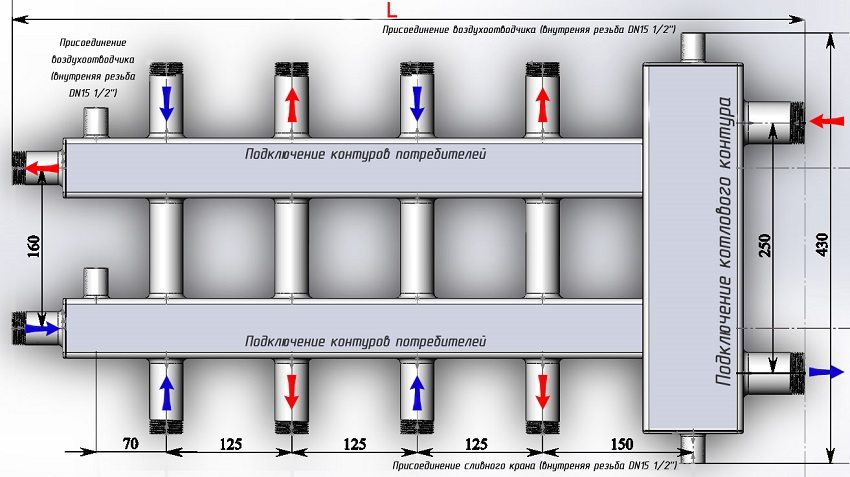

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

https://youtube.com/watch?v=sLsOysrbhb8

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Схема подключения

Гидрострелка устанавливается как в вертикальном положении, так и в горизонтальном, угол при этом значения тоже не имеет

Принимается во внимание только направленность торцевых труб. От этого зависит правильность работы воздухоотводчика и очищение от осевшего шлама

Конструкция должна располагаться сразу после запорной арматуры котла.

Место установки оборудования зависит от схемы отопительной системы. Однако он должен быть расположен на минимальном расстоянии от котла. Для коллекторной схемы разделитель устанавливается перед ним.

В случае подключения дополнительного насоса разделитель следует монтировать между насосом и местом выходящей трубы к отопительному устройству.

На рисунке представлена схема подключения разделителя к отопительному устройству и радиаторам.

Гидрострелка: принцип работы, назначение и расчеты

В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.

С помощью гидрострелки можно создать безопасную отопительную систему

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

Устройство гидрострелки

труба с четырьмя патрубками

Впрочем, патрубков может быть и больше, но такие системы сильно усложняются в плане гидравлических и термодинамических расчётов, их рассмотрение в рамках данной статьи нецелесообразно.

Возможные варианты форм простых гидрострелок приведены на рисунках 2 и 3.

Круглые анулоиды отличаются от прямоугольных только внешним видом. Правда, прямоугольный вариант смотрится лучше, зато круглая гидрострелка более выгодна с точки зрения гидравлики. Но в целом, параметры работы этих устройств не зависят от их формы.

Дополнительно гидроразделители могут оснащаться:

• фильтрами;
• сепараторами воздуха с автоматическими воздухоотводчиками;
• краном для слива (например, кран Маевского, рис.4);
• дополнительной теплоизоляцией;
• шламоуловителем;
• трёхходовыми клапанами с терморегулирующим элементом для предотвращения попадания холодной воды в обратную ветвь котельного контура;
• термометром;
• манометром.

Типовая схема включения гидроразделителя в схему отопления показана на рис.5.

Q1 — контур котла;

Q2 — Контур отопления (развязки отопления);

Н1 и Н2 -циркуляционные насосы контуров.

Рис.5. Типовая схема монтажа гидроразделителя.

Иногда можно встретить ёмкостные гидравлические разделители в виде бочки. Схема такого устройства приведена на рис.6.

Рис.6. Гидроразделитель в виде бочки в качестве аккумулятора тепла в системе отопления.

В таком виде гидрострелка служит не только разделителем гидравлических контуров, но и аккумулятором тепла, способствуя сглаживанию процесса изменения температуры во втором контуре.

Рис.7. Гидроразделитель со смещением патрубков.

Здесь: Т1—Питающий трубопровод от котла.

Т3—Питающий трубопровод к развязке отопления.

Патрубки Т2 и Т4 являются выходами обраток соответствующих контуров.

Превышение патрубка трубопровода Т1 относительно Т2 позволяет создать условия, при которых теплоноситель, поступающий от котла, имеет возможность притормозить и выделить дополнительное количество воздушных пузырьков.

Патрубок трубопровода Т2 расположен выше патрубка Т4 для обеспечения условий эффективного отделения шлама и предотвращения попадания его в трубопровод Т2.

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).
