Ручка для межкомнатных дверей
Для начала рассмотрим, что вообще представляет собой подобная ручка. Все мы знакомы с ними, но вряд ли большинство задумывалось о ее конструктивных особенностях
Для нас важно чтобы она помогала открывать дверь. Однако, при монтаже было бы неплохо ознакомиться с ее конструкцией
Вот что имеется в стандартной дверной ручке:
Вот что имеется в стандартной дверной ручке:
- Рукоять для открытия дверей (2 шт.).
- Декоративные кольца, что закрывают болты и крепления ручки.
- Один стержень или брусок из металла, что соединяет одну и другую рукоятку ручки.
- Розетка – корпус механической части конструкции, в которой не обойтись без замков, пружин и язычка.
- Стопоры, что ограничивают ход язычка и рукоятки.
Но, кроме стандартной комплектации, все ручки для межкомнатных дверей отличаются способом монтажа, своей формой, принципом работы, материалом и наличием замка. Если говорить о способе установки, то существует две разновидности дверных ручек:
- накладные или стационарные;
- врезные.
Накладные – довольно простые изделия, которые достаточно прикрепить к дверному полотну. Работа несложная и быстрая. А вот врезные дверные ручки устанавливаются в полотне во врезных отверстиях. Здесь уже придется потрудиться.
Что касается способа работы дверных ручек, то они делятся на такие виды:
- С нажимным механизмом. Это удлиненные изделия, при нажатии на рукоять которых язычок выдвигается из паза в раме и позволяет двери открыться. Чем меньший будет поворот, при котором дверь откроется, тем удобнее ею пользоваться. Такие изделия являются очень популярными ввиду своей простоты. Оставаясь в горизонтальном положении двери надежно закрыты.
- С поворотным механизмом. Здесь принцип работы уже немного иной. Чтобы язычок позволил открыть дверь, нужно выполнить круговое движение. Рукояткой в таком случае представлена шарообразная кноба (ноба). Рычага в ней нету, достаточно обхватить нобу рукой и повернуть в определенном направлении.
- Самый простой вариант – стационарная ручка. Она не имеет защелки и открывается даже простым толчком. Ручка позволяет только удобно открывать дверь. Такая конструкция самая дешевая и не имеет замков.
Если говорить о материалах, из которых они сделаны, то здесь есть из чего выбрать. Одни делаются деревянными, другие металлическими (алюминиевые, латунные), есть даже стеклянные, пластмассовые и каменные межкомнатные ручки. Самыми популярными можно назвать изделия из металла с покрытием из хрома, никеля и т. д. Материал гарантирует износоустойчивость и срок эксплуатации ручки.
Обратите внимание! Изделия могут быть оборудованы фиксатором или же продаваться без него. Это выбирается от потребностей пользователя
Когда двери приходится часто закрывать по надобности, то лучше остановится на моделях с фиксатором и поставить ее.
Когда двери приходится часто закрывать по надобности, то лучше остановится на моделях с фиксатором и поставить ее.
Открыть дверь без инструментов
В такой ситуации, когда под руками нет ничего подходящего, чтобы помогло выбраться из помещения, можно попробовать открыть дверь силой. Если она открывается наружу, то приложиться плечом к участку возле проема, ногами упереться, для большего давления, но при этом держаться руками за косяк, иначе при резком открывании двери, есть вероятность травмы. Под плечо желательно подложить что-то мягкое, любую свернутую ткань.
Можно попробовать разобрать дверь, сняв наличники.
Если дверь имеет декоративные вставки из стекла, то их просто вынуть, сняв предварительно удерживающие штапики. Если их снять невозможно, то просто разбить стекло, соблюдая при этом необходимые меры безопасности.
Почему приходит в негодность ручка
По статистике дверные ручки выходят из строя намного чаще замков. Поскольку приспособление для открывания и закрывания двери часто непосредственно связано с запором, то ремонтом необходимо заняться незамедлительно. Поменять одну только ручку выйдет намного дешевле, чем покупать полностью новый замок.
Существуют два вида ручек на входной двери:
- Стационарные (не связанные с замком);
- Нажимные (как часть запорного механизма).
В первом варианте, при поломке, замена ручки входной двери производится полностью. Покупается новая рукоять, желательно схожая со старой. Это нужно для того, чтобы отверстия на полотне совпали с приобретенным изделием, а иначе придется высверливать новые. К тому же, если купленная ручка не перекроет старые дырки, то они испортят всю эстетику.
Нажимные доставляют больше хлопот, но замена дверной ручки не сопровождается покупкой нового замка для металлической двери. Когда запорный механизм исправен, то в магазинах возможно купить отдельные детали, только связанные с ручкой. Ведь одна из причин замены ручки на входной двери — это потеря ее привлекательности. Портится внешний вид из-за потертостей, царапин и деформаций.
Материал, из которого сделана ручка, может дать трещину или даже сломаться. Это связано с его качеством. При постоянных нагрузках в один из дней дешевое изделие просто окажется у вас в руках, тогда как все крепления останутся на месте.
Дешевизна материалов затрагивает и внутренние части приспособления. Если квадрат, отвечающий за открывание защелки, сделан из силумина, то он лопнет от ежедневных больших усилий при открывании двери. Надежный производитель не экономит на материалах и эту деталь делает из стали, поэтому она, практически, не изнашивается.
Одной из причин, когда требуется замена дверной ручки, выступает недобросовестность при монтаже. Это проявляется в срабатывании механизма только с одного бока железной двери. Виноват в этом слишком короткий квадрат. При установке его расположили ровно посередине, но со временем он смещался в одну сторону. Одна рукоять при этом хорошо функционирует, а другая не может захватывать деталь и произвести открывание.
Нередко можно увидеть обвисание рукояти. Всему виной ослабление возвратной пружины. Но иногда причина кроется в неимении четких граней у квадрата или нехватке его длины. Ослабление работы всего узла происходит потому, что производитель решил сэкономить и применил некачественные материалы.
Замена дверной ручки потребуется, если были использованы плохие крепления. Рукоять может отвалиться если ее к входной двери прикрутили саморезами, а не винтами. При постоянной большой нагрузке шурупы разболтаются и выйдут из своих пазов.
Установка дверной ручки с магнитным замком
Ручки для комнатных дверей с магнитным замком могут иметь различную форму рукояток, а сам запорный механизм по форме напоминает обычный врезной замок и монтируется так же, как и он. Для плавности захлопывания створки потребуется максимально точно установить ответную планку ручки. На двери в закрытом положении на лутке тщательно переносятся разметки верхнего и нижнего краев запора. На разметку накладывается ответная планка и намечается положение паза для магнита, который далее высверливается при помощи перьевого сверла нужного диаметра. После в подготовленное углубление ставится магнит, сверху закрепляемый ответной планкой саморезами к раме. На межкомнатную дверь планка на раме магнитного замка никогда не ставится заподлицо, так как со временем в подобном положении магнит ослабевает и перестает плотно удерживать створку.
Врезка плоского замка
Если дверь выполнена из дерева, то врезка замка может производиться в любом месте. Если же дверь сделана из МДФ, то запорный механизм необходимо врезать на уровне 1 м от пола, т. к. расположение деревянного бруса внутри полой двери находится на этом уровне.
Высверливать отверстие под замок предпочтительнее при помощи перьевого сверла, диаметр которого превышает толщину конструкции запора на 1-3 мм. Сверлить лучше всего по пионерным отверстиям в 2 захода.
Затем выбираем гнездо стамеской и делаем потай (предварительно нанеся разметку его контура по вложенному замку) согласно инструкции.
Фасонное углубление для личинки выполняют следующими этапами:
- Просверливают круглое отверстие более крупного размера под цилиндр.
- Сверлят круглое отверстие меньшего диаметра для днища кассеты штифтов.
- При помощи стамески удаляют остатки.
После этого можно вставить замок в дверь. Для этого необходимо убрать из него ручку и личинку, а затем вставить его в гнездо. После этого фурнитура устанавливается обратно. Собранный незакрепленный запор должен со всех сторон иметь люфт размером 1 мм.
Теперь следует определить и отметить отверстия под саморезы. Когда уже размечены места под саморезы, по разметкам просверливаем отверстия для них. Прикрепив с их помощью замочную конструкцию к двери, необходимо установить ручку и накладку под язычок.
Ручки могут быть круглыми или Г-образными. Чтобы установить ручку, необходимо:
- С двух сторон полотна монтировать декоративные накладки, закрепив их саморезами.
- Вставить и закрепить стержень для ручек.
- Прикрыть дверь и на коробе сделать отметку, где находится язычок.
- Определить длину язычка при помощи линейки и сделать соответствующую разметку на коробе.
- К отметкам приложить накладку и обвести ее.
- По ее границам высверлить углубления, доведя их до требуемой формы при помощи стамески.
- Завершающий этап: вставляется накладка и крепится на саморезы.
Следует проверить, легко ли дверь открывается и закрывается. При надобности местоположение язычка можно поменять.
Врезка замка с личинкой
Врезка запорного механизма с личинкой производится аналогично предыдущему варианту. Сделав отметки на дверном торце, следует высверлить вертикальную полосу углублений, расположенных максимально близко друг от друга. Удалить перемычки можно, применив долото. Следует подготовить гнездо необходимой величины. В дверном полотне для личинки (или поворотного ключа) и ручки просверливается отверстие с 2 сторон с использованием коронки.
После этого стамеской производится выборка под замочную планку, монтируются запорное устройство, ручки и ответная часть планки.
Лучше всего эти работы проводить при помощи фрезера: может возникнуть проблема при использовании других инструментов, таких как долото и стамеска. Ручной фрезер позволяет добиться ровных поверхностей с наименьшими погрешностями. Таким образом, получится сохранить эстетичный вид двери.
Установка защелкивающегося замка
Профессионалы врезку замка на еще не установленной двери производят с удивительной легкостью. Однако для тех, кто решил впервые освоить весь порядок манипуляций по установке защелки, последовательность действий будет такова:
- Подготавливают дверной проем, устанавливая в него коробку для дверей, наличники, доборные составляющие. При этом особенно следят, чтобы очертания дверного проема были строго в форме прямоугольника, что позволит соблюсти одинаковость просветов на притворной стороне двери.
- Выполняют разметку коробки и полотна дверей для приделывания петель.
- По завершении врезки петель проверяют плотность затвора и равнозначность величины просветов.
Если подготовительные работы не вызвали трудностей, то переходят к монтажу непосредственно самой защелки-замка.
Высоту ручки рекомендуют делать на расстоянии 0,96-1 м от нижней дверной границы. Хотя размещение ручки уточняется индивидуально в каждом случае.
Врезку замка в наиболее бюджетных вариантах дверей из МДФ и бруса по периметру выполняют на высоте 1 м от границы снизу. Это обстоятельство продиктовано необходимостью в некоторых случаях выполнения подрезки двери по низу для устройства вентиляционного промежутка или корректировки высоты.

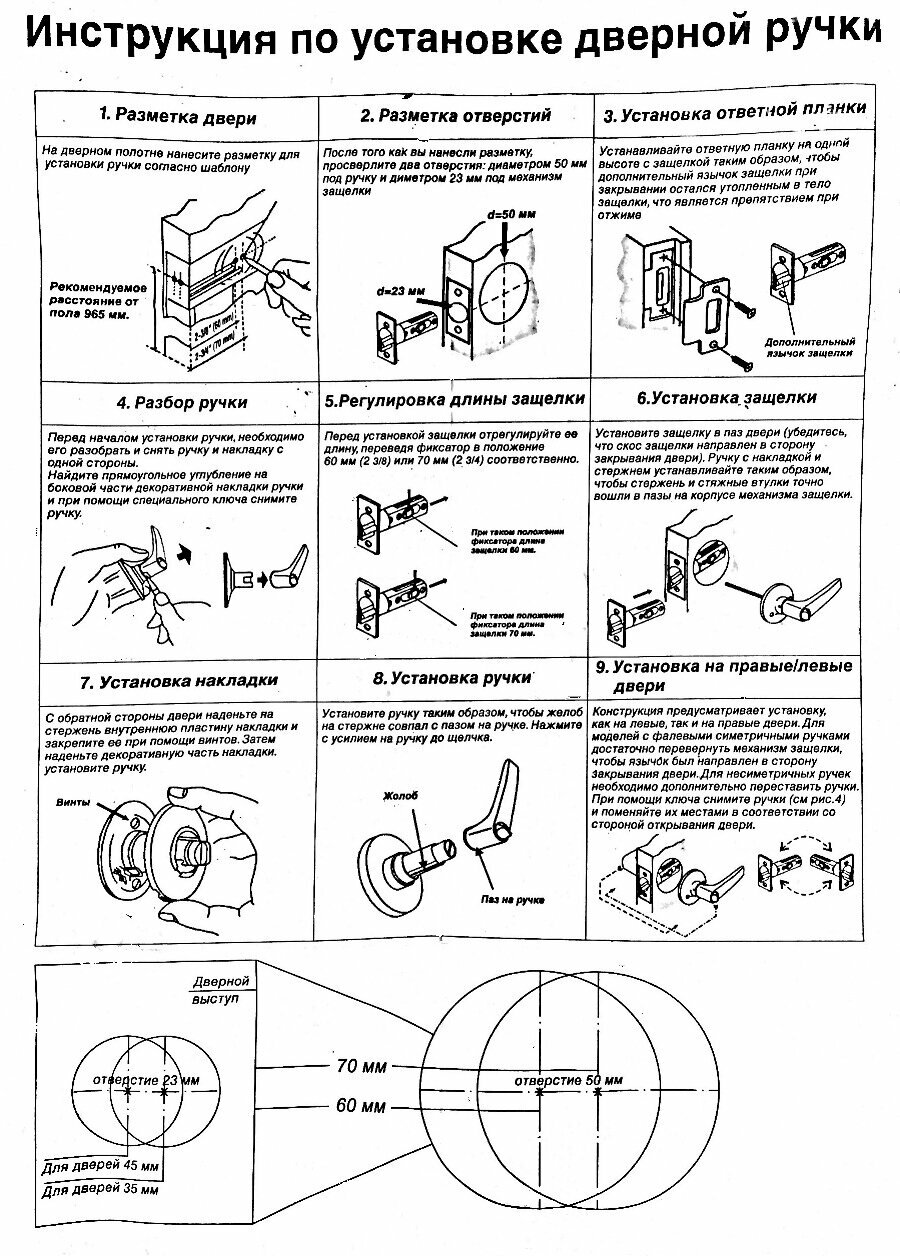

Схема установки защелки в межкомнатную дверь.

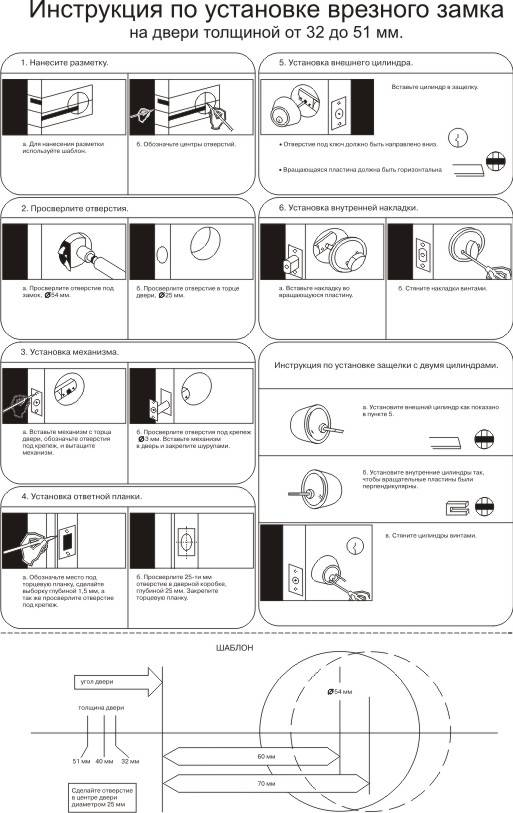

Размечают место врезки, используя бумажный шаблон, прилагающийся к монтажному комплекту.
Монтаж замка производят в диапазоне пересечения линий: 0,96-1 м от края снизу и 6-7 см от кромки (на величину заглубления фалевой защелки.
Сквозное отверстие выполняют, закрыв дверь и применяя для этих целей коронку по древесине со сверлом центрирующим.
При помощи перьевого сверла оборудуют отверстие под запорный механизм. Разметку его осуществляют на глаз, соотнося защелку с язычком ручки и торцом дверного полотна.
Вставив механизм ручки в проделанное отверстие, при помощи карандаша отмечают размеры выборки для замочной планки. Используя долото и молоток, заглубляют древесину на требуемую величину. Затем закрепляют ручку посредством саморезов, поставляемых в комплекте.
Внутренние и внешние части кноба соединяют при помощи винтов защиты. Затем монтируют декоративное кольцо на пружинный механизм.
Дверь притворяют и по оставленным от защелки отпечаткам на коробке двери определяют положение планки притвора.
Отмечают место под выборку на коробе двери для защелкового язычка. Выборку производят тем же самым перьевым сверлом, по мере надобности подравнивая долотом.
На месте установки планки притвора по ее очертанию производят выборку, заглубляясь на 2 мм. После этого ее фиксируют саморезами, извлекаемыми из монтажного комплекта к замку.
Убирают остатки стружки, после чего установка считается законченной.
Следует предусмотреть тот факт, что если монтируют кноб или механизм с фалевым механизмом, то на полотно двери установить запорные устройства с отличающейся конструкцией будет невозможно.
Общие правила выбора
Рядовой обыватель обычно покупает фурнитуру исключительно по внешним признакам, проще говоря, нравится или не нравится. Но чтобы выбрать подходящую дверную ручку нужно учитывать несколько факторов.
Первый и едва ли не главный момент – это материал, из которого сделана фурнитура
Если ручка деревянная, то нужно обратить внимание на породу дерева, сосна, липа или ель не подходят, качественные ручки делаются из дуба, бука или похожих по прочности пород. Тем, кто предпочитает металл нужно брать ручки из стали, меди или латуни
Цена на модели из сплавов вас приятно порадует, плюс выглядят они вполне прилично, но служит такая фурнитура не более года.
Выбрать ручку на розетке гораздо проще, потому как большинство моделей отличается только внешне, устройство и основные размеры у них одинаковые
Больше всего ошибок допускают при выборе ручки под уже врезанный замок. Если ручка базируется на розетке, то с ней проблем не возникает, а вот модели на цельной планке нужно подбирать внимательно, самым главным параметром здесь является расстояние от замочной скважины до стержня ручки, если оно не совпадет, то придется покупать новую ручку.
При выборе ручки на планке главным параметром считается расстояние от центрального стержня ручки, до замочной скважины
Установка дверной ручки-замка в межкомнатную дверь
Эта статья поможет вам разобраться, как врезать ручку-защёлку в дверное полотно. Придерживаясь описанного в статье алгоритма работ, вы без труда сможете проделать эту операцию самостоятельно, с минимальным набором инструментов и очень быстро.
Ни одна дверь не может обойтись без ручки. Наиболее популярным типом ручек для межкомнатных дверей на сегодняшний день является ручка-защёлка.
Конструкция ручек такого типа такова, что, вне зависимости от внешнего вида, все они устанавливаются в дверное полотно одинаково. О том, как это сделать своими руками, будет рассказано в этой статье.
Конструкция ручки-защёлки
Сама ручка, то есть видимая её часть может выглядеть совершенно по-разному. Так:
Все эти ручки-защёлки состоят, по сути, из двух деталей — сама ручка:
Обе части ручки-защёлки требуют отдельной врезки в дверное полотно.
Ручки-защёлки бывают без фиксатора — дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки. Внутренняя часть (защёлка) так же одинаковая, то есть врезается одинаково для всех типов ручек-защёлок.
Необходимый инструмент
Чтобы максимально облегчить процесс установки ручки-защёлки, понадобятся:
- Ручная дрель или шуруповёрт.
- Коронка по дереву диаметром 50 мм.
- Сверло по дереву диаметром 23–24 мм.
- Стамеска.
- Молоток.
- Карандаш.
Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защёлок».
Устанавливаем ручку-защёлку
1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.
Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.
2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.
3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защёлки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

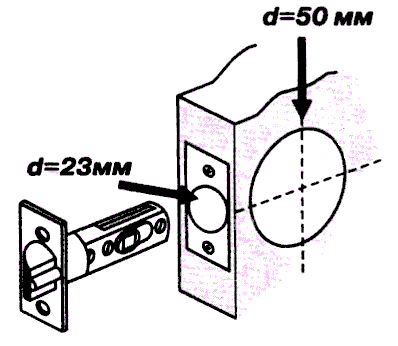

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.
5. В результате получим такое отверстие:
6. Переходим к боковой кромке. Сверлом по дереву диаметром 23–24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филёнки.
7. Получаем уже два отверстия.
8. В боковое отверстие устанавливаем защёлку и приворачиваем её саморезами.
9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.
С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:
нажимаем внутри отверстия язычок:
и снимаем вверх саму ручку:
10. Снимаем декоративную накладку и, тем самым, открываем крепёжные отверстия.
11. Вставляем внешнюю половинку ручки.
12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.
13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.
14. При закрытой двери помечаем место касания язычка защёлки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защёлки.
15. Вставляем декоративный пластиковый кармашек.
16. Прикручиваем металлическую накладку.

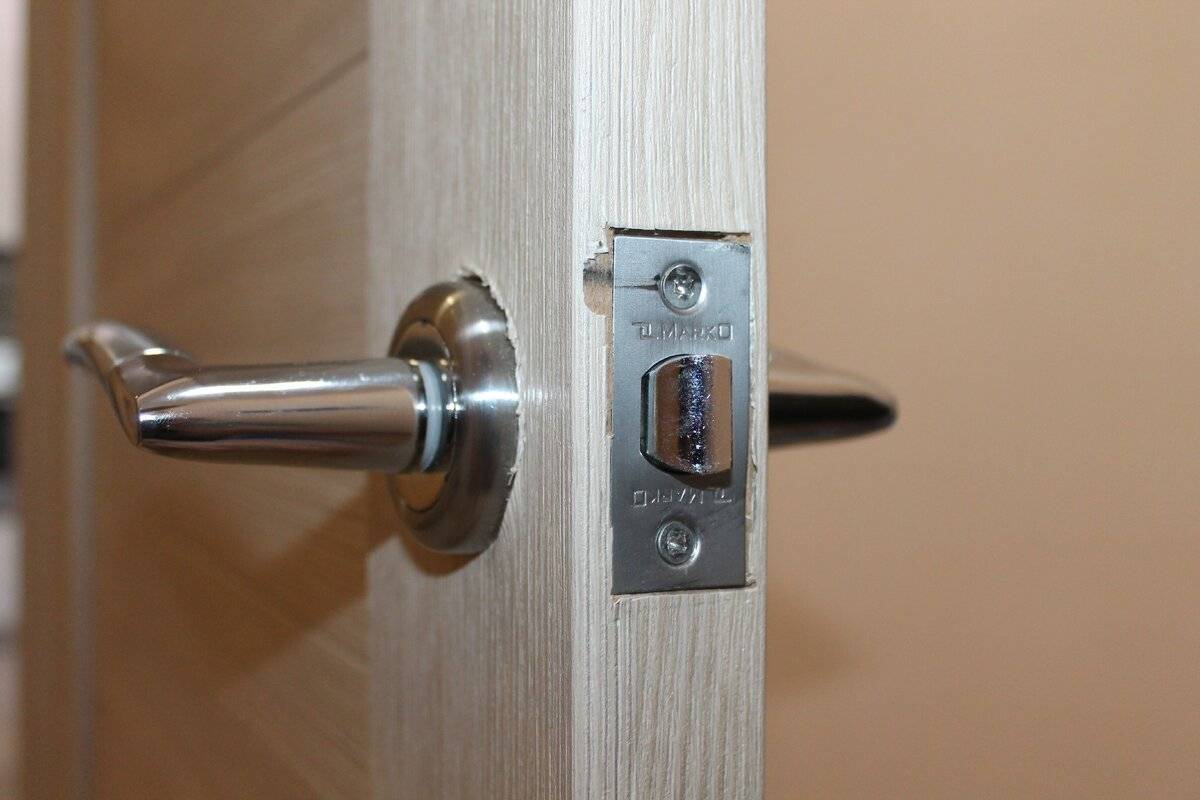

17. Ручка установлена.
Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.
Как разобрать и собрать дверную ручку межкомнатной двери?
Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.
Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз
Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко
У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.
Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь.
Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.
Собирается ручка в обратном порядке.

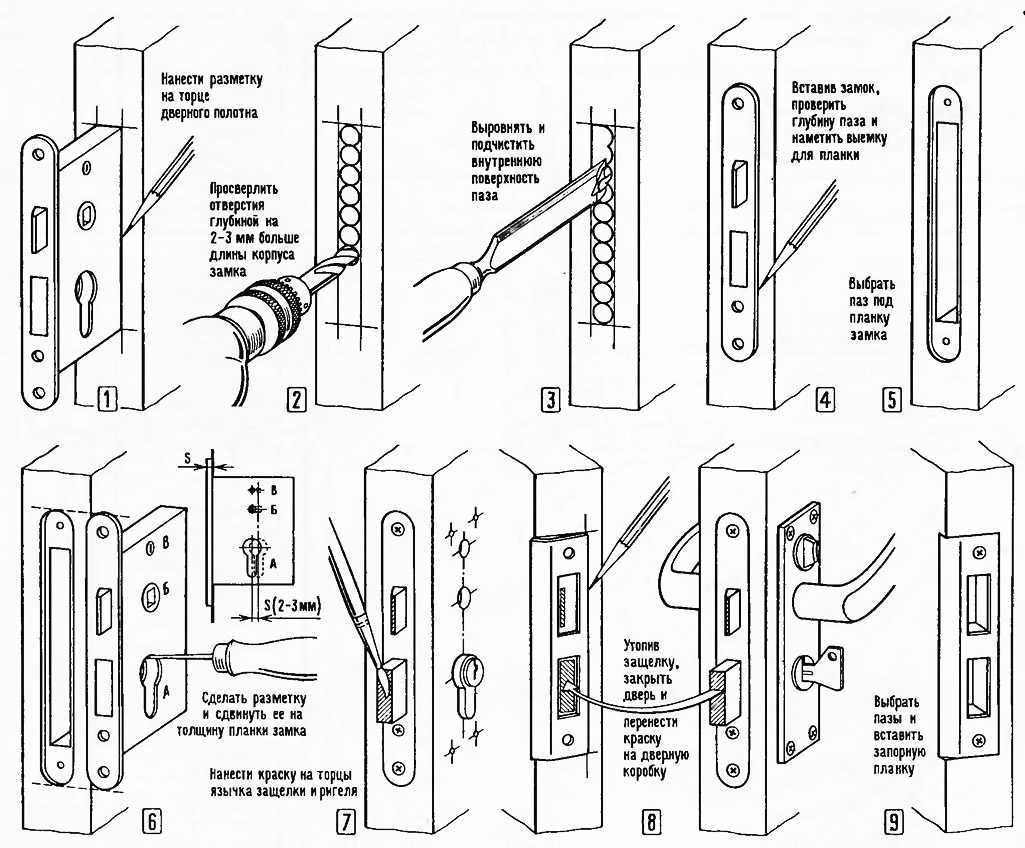

Врезка дверных замков: инструкция по установке своими руками
С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.
Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.
Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.
Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка. К ней мы и будем привязываться в дальнейшем.
Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.
В этом промежутке мы будем делать углубление под замокКак врезать замок в межкомнатную дверь фото
Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт. Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.
Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.
Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.
Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.Вырезаем потай.
Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.
Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замковТеперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.
Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия. Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая.
Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими рукамиТеперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.
Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка.
После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.
Вот так производится врезка замков в межкомнатные двери
Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!
