Как сделать удлинитель своими руками

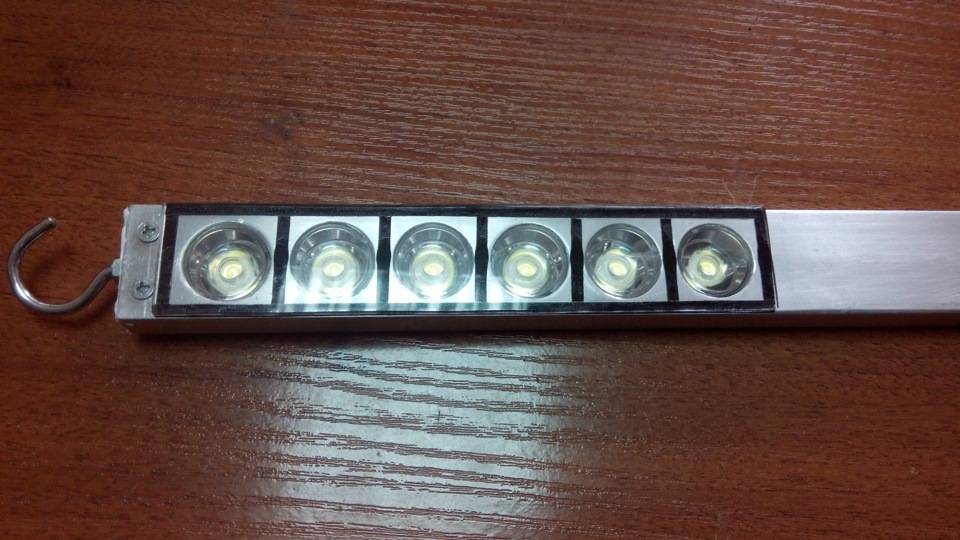

Переноска из алюминиевого профиля и диодов

Необходимые комплектующие:

• прямоугольный профиль (алюминий) – длина 40 см, выбор длины зависит от количества лампочек. Можно взять и короче – 20 – 30 см;
• крючок для крепления (бабочка);
• сверло по металлу;
• светодиодные лампы на 1 Вольт – от 4 до 6 штук;
• клей для крепежа ламп лучше выбирать проводящий тепло;
• линзы коллиматорные – по количеству лампочек. Угол берите шире шестидесяти градусов;
• светодиодный драйвер с гальванической развязкой, такие драйвера рассчитаны на небольшое количество лампочек (до 7 led по 1w);
• резиновый кабель – метров пять;
• вилка;
• двусторонний скотч для дисплеев сотовых, обычный строительный не подходит и любой герметик;
• кусок литого оргстекла;
• несколько болтов для креплений.

Порядок сборки переноски на светодиодах:

• в профиле вырезаем отверстия для линз нужного диаметра;
• в верхней панели нашей переноски делаем отверстия для крепления крючка, по диаметру болтов;
• фиксируем с торца корпуса крючок.

Совет. Выбирайте крючок с пружинным механизмом, так удобней закреплять переноску под нужным углом. Пружина дополнительно не дает корпусу вращаться в подвешенном состоянии.

• на лампах лучше не экономить, выбирайте товар от проверенных производителей;

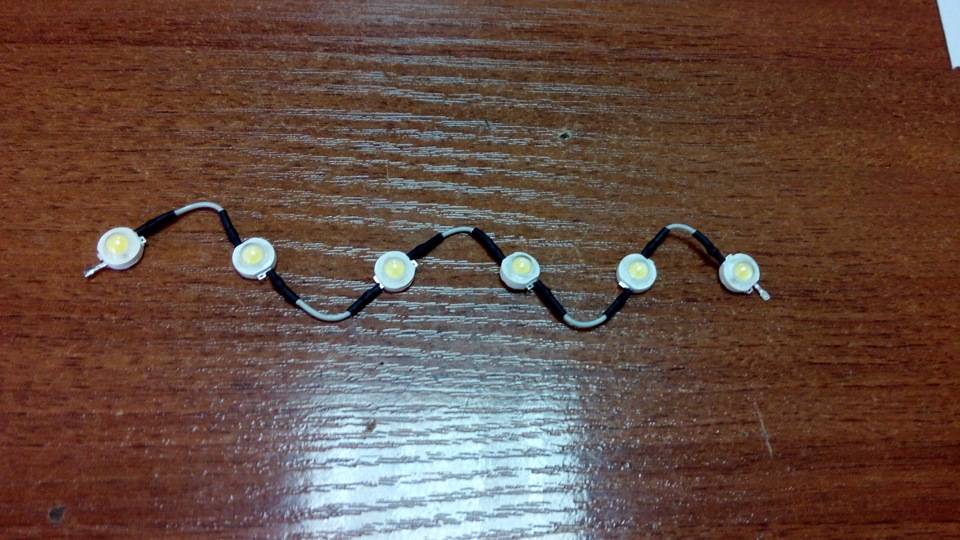

• соединяем светодиоды методом пайки, скручивать контакты нежелательно. Подложку под светодиод в стандартном металлическом профиле лучше не устанавливать, так как линза будет над профилем;
• вырезаем из оргстекла защитную панель нужного размера;
• крепим светодиоды на теплопроводный клей, вставляем линзы и фиксируем при помощи оргстекла;
• чтобы клей хорошо схватился всю конструкцию можно обмотать нитками и оставить на 24 часа;

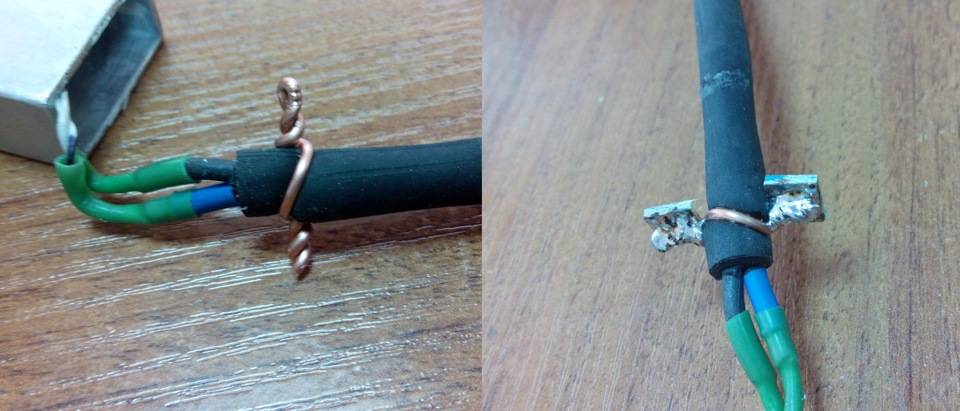

• теперь нужно надежно закрепить кабель к профилю, чтобы он не вылетал при работе. Можно припаять край кабеля дополнительно текстолитом, одной скрутки кабеля будет недостаточно.

Важно. Покупайте резиновый кабель для самодельной переноски. Он долговечней и практичней, легко выносит сильные морозы и меньше скручивается

Он долговечней и практичней, легко выносит сильные морозы и меньше скручивается.

• дополнительно кабель в профиле нужно зафиксировать любым герметиком, сохнуть будет долго – дня два;
• крепим крючок к профилю на болты, для лучшей герметичности сажаем болты на силиконовый герметик;
• клеим скотч в два слоя на профиль, вставляем нужное количество линз;
• теперь можно снять верхнюю защитную пленку скотча и закрепить защитное оргстекло;
• драйвер можно закрепить прямо на вилке, поэтому выбирайте вилку нужного размера, в которой можно сделать отверстие для монтажа драйвера.

Может быть и проще нормальный свет сделать в гараже, но переноска все равно нужна при мелкой работе в яме под кузовом и под капотом, без нее никак.

Даже если в гараже полумрак шести ватт вполне достаточно, чтобы было хорошее освещение нужного участка.

Материалы для самодельной переноски

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм2.

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм².

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь. Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм²

нагрузка до 10А (2,2кВт) – 1мм²

нагрузка до 16А (3,5кВт) – 1,5мм²

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм². Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности. Поэтому такие модели (с проводами 2,5мм², 4мм² и выше) зачастую мастерят самостоятельно. Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Подготовка к сборке удлинителя

Перед изготовлением удлинителя в первую очередь нужно определиться с его назначением. Это позволит определить возможность подключения тех или иных приборов, а также максимально допустимую мощность. Данные факторы оказывают непосредственное влияние на выбор сечения кабеля и других комплектующих изделий. Все параметры рекомендуется выбирать с небольшим запасом, чтобы в перспективе была возможность подключения более мощного электрооборудования.

В первую очередь необходимо купить провод, который будет использоваться в качестве шнура. Наиболее оптимальным вариантом считается медный провод марки ПВС, отличающийся повышенной гибкостью. При наличии в розетке заземляющего контакта, провод должен быть трехжильным, а при его отсутствии можно использовать кабель с двумя жилами. Во время покупки следует внимательно изучить маркировку изделия.

Если указана марка «ПВС 3 х 1,5», это означает, что провод является трехжильным, а сечение жилы составляет 1,5 мм. Данные параметры позволяют подключать нагрузку, мощностью до 3,5 кВт. Для мощности 5 кВт потребуется сечение уже 2,5 мм. Данные для расчетов можно взять в специальной таблице, что значительно ускорит решение вопроса, как сделать удлинитель своими руками.

При выборе сечения необходимо учитывать фактор длины проводника. Например, если длина кабеля составляет более 100 метров, то в процессе эксплуатации возможно падение напряжения из-за подключения приборов высокой мощности. Поэтому рекомендуется выбирать кабель с большим сечением, чем это предусмотрено расчетной таблицей.

Затем необходимо правильно выбрать электрическую штепсельную вилку, которая должна быть разборной. Не рекомендуется приобретать изделия типа «евро», если заранее планируется использование розеток старой конструкции. В противном случае дополнительно понадобится переходник. На корпусе каждой вилки имеется маркировка с обозначением максимального тока. Например, при 16А понадобится кабель сечением 1,5 мм, а для 25А сечение составит 2,5 мм. Если имеется заземление, то в конструкции вилки должен быть заземляющий контакт.

Розетку не рекомендуется выбирать в одиночном варианте. Блок розеток должен быть как минимум двойной, а лучше всего – с тремя или четырьмя элементами. При выборе нужно быть очень внимательным, чтобы случайно не купить накладную конструкцию, предназначенную для использования при открытой проводке. В ней отсутствует специальный хомут, защищающий от случайного выдергивания, и со временем у таких розеток выпадает задняя крышка. Для удлинителей существуют отдельные варианты в виде розеточных колодок или кабельных розеток. Если требуется подключить компьютер или другую оргтехнику, то в этом случае изготавливается сетевой фильтр, в котором имеется кнопочное включение и световая индикация.

После того как все материалы приготовлены, можно приступать к сборке удлинителя. Данная процедура осуществляется с помощью ножа, отвертки и плоскогубцев.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

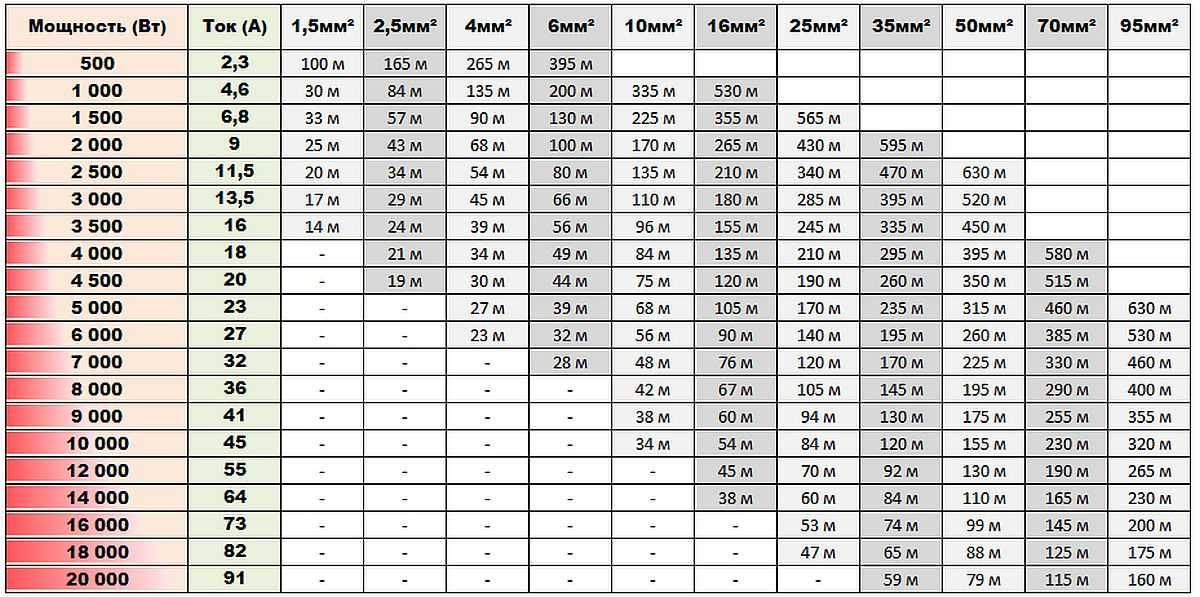

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

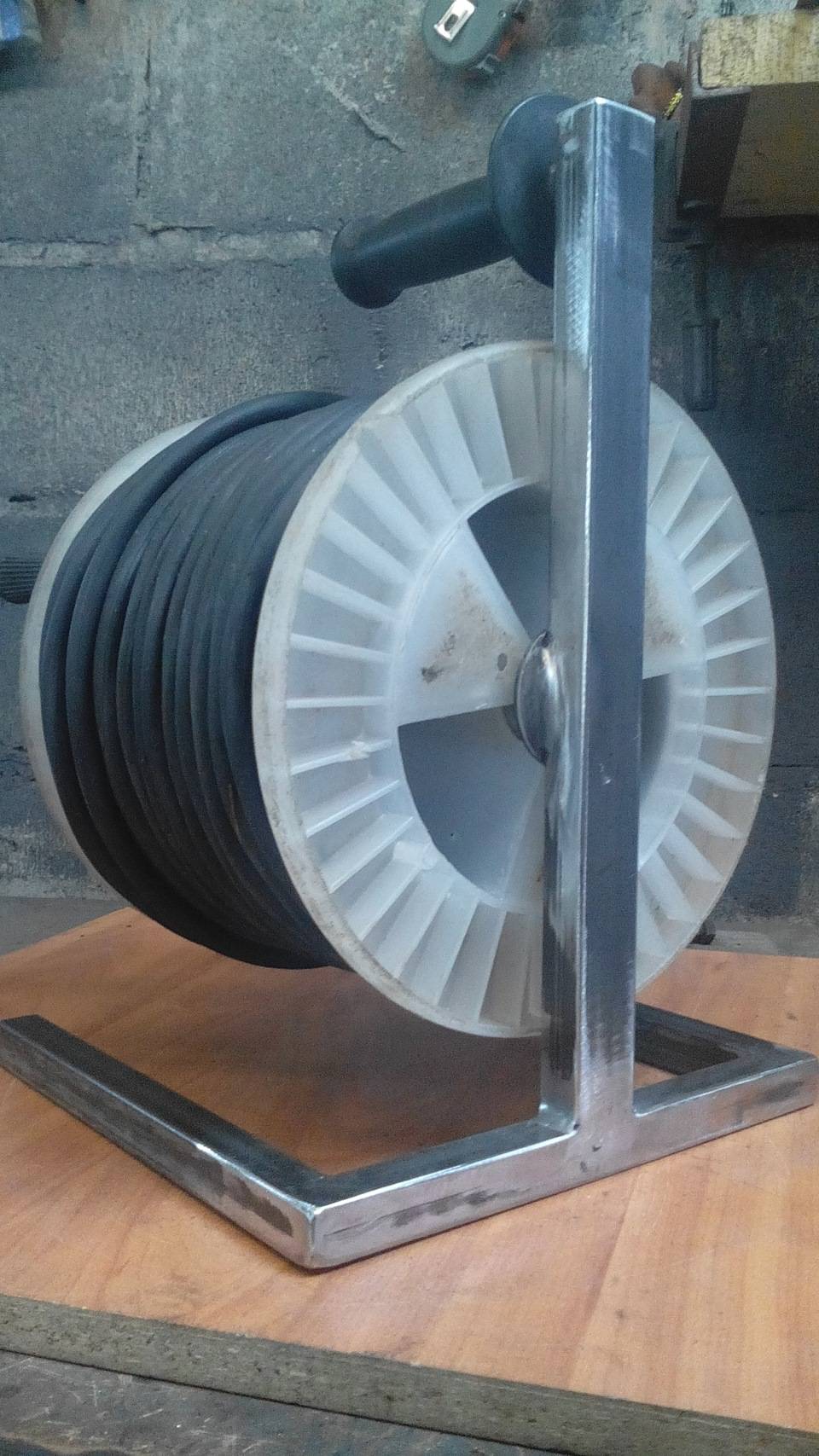

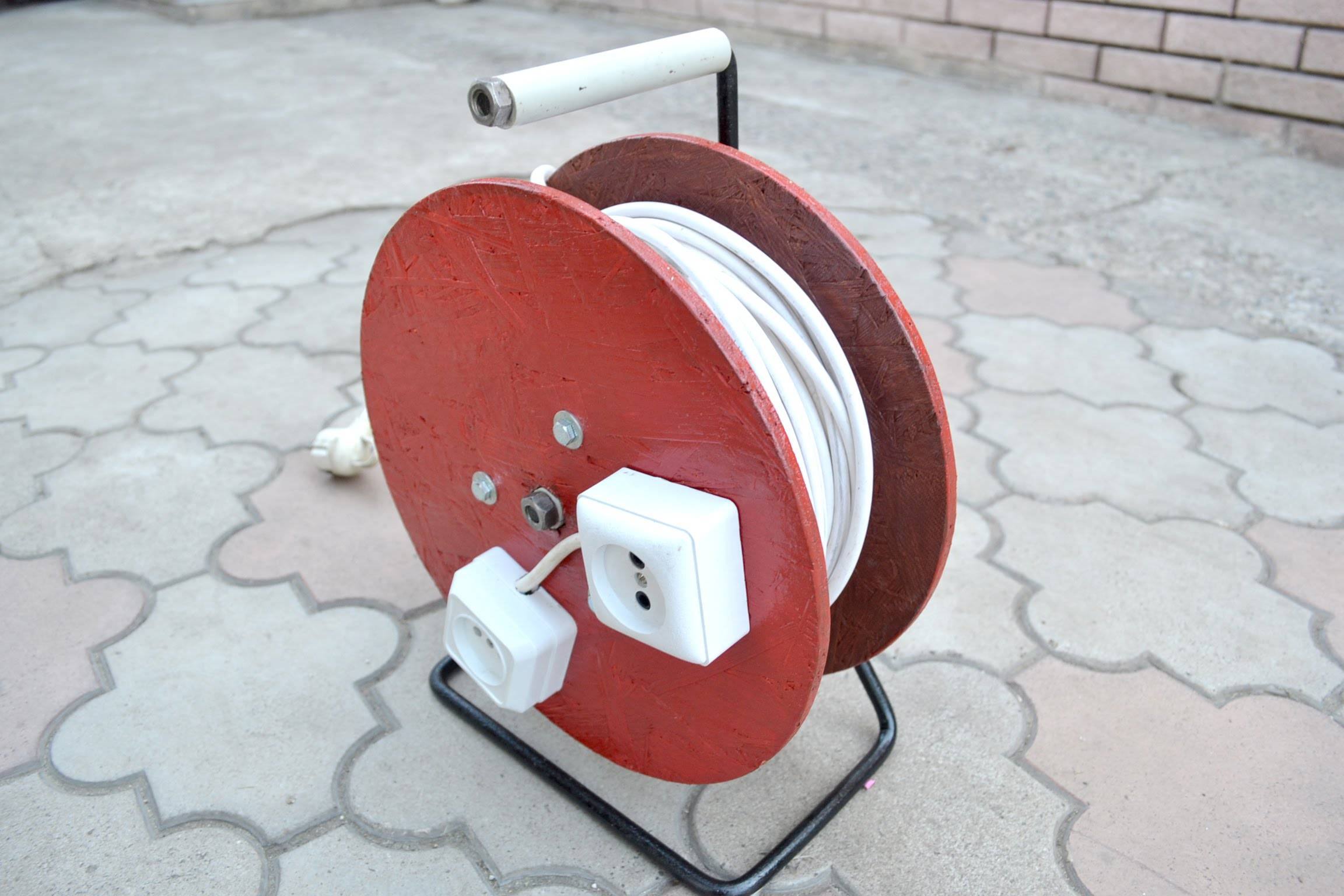

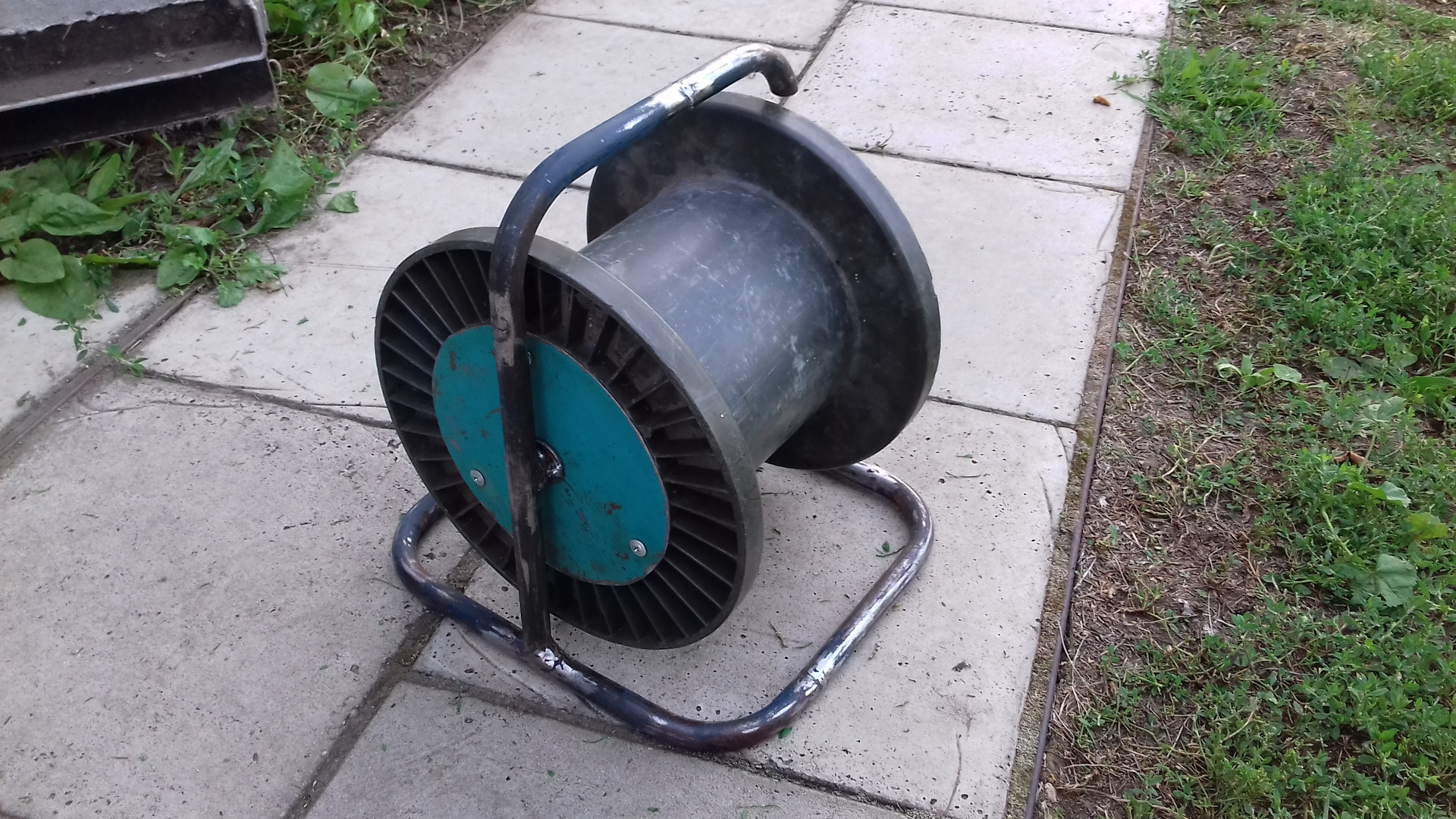

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток. Он может быть с выключателем

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом. Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель

И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.

А в этом видео человек без объяснения делает переноску.

В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.

Инструкция по созданию удлинителя своими руками

1. Подготовка материалов: для создания удлинителя вам понадобятся провод, розетка с контактами, вилка, плоскогубцы, ножницы, изолента.
2. Отсоединение розетки: сначала нужно отсоединить розетку, чтобы получить доступ к проводам. Это можно сделать с помощью отвертки, открутив крышку розетки.
3. Подготовка провода: с помощью плоскогубцев срежьте провод на нужную длину. Затем с помощью ножниц удалите изоляцию с концов провода на расстоянии около 2-3 сантиметров.
4. Подготовка контактов: на каждый конец провода наденьте контакт. Удостоверьтесь, что провод надежно закреплен внутри контакта.
5. Подключение провода к розетке: подключите провода к контактам розетки, убедившись, что положительный и отрицательный провода подсоединены правильно.
6. Закрепление контактов: используйте плоскогубцы, чтобы безопасно закрепить контакты розетки.
7. Подключение вилки: на другой конец провода наденьте вилку, удостоверьтесь, что провод надежно закреплен внутри вилки.
8. Закрепление вилки: используйте плоскогубцы, чтобы безопасно закрепить вилку на проводе.
9. Проверка работы удлинителя: включите удлинитель в розетку и подключите какое-либо электрическое устройство, чтобы проверить его работоспособность.

Теперь вы знаете, как создать удлинитель своими руками. Помните, что безопасность всегда должна быть на первом месте, поэтому убедитесь, что все соединения надежно закреплены и провода правильно подключены.

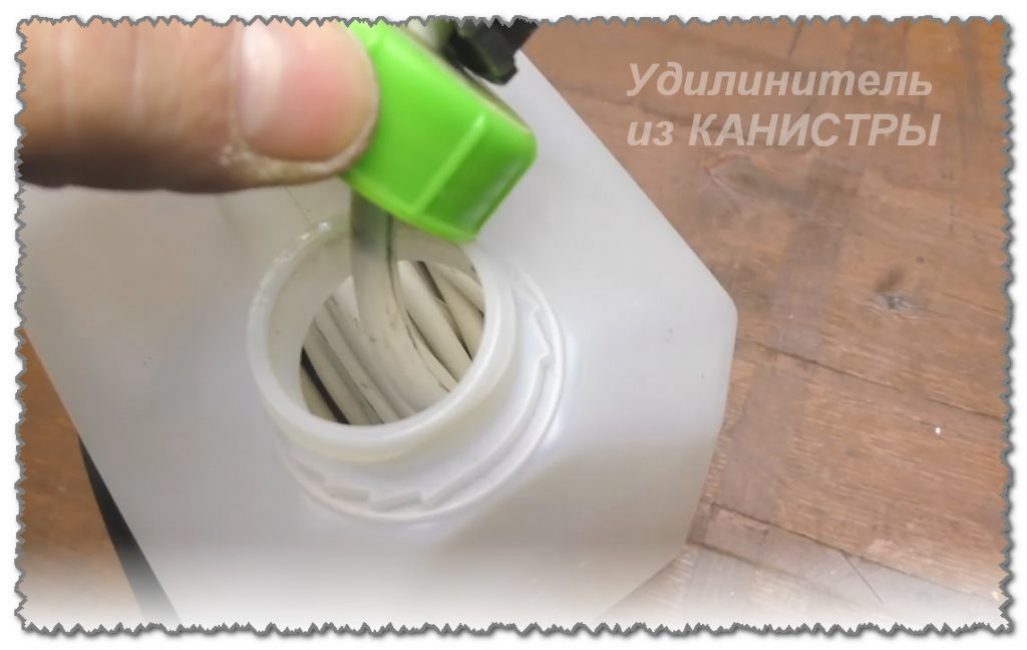

Устали постоянно путаться в проводах? ⚡ Просто сделайте катушку для удлинителя из пластиковой канистры?

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

• ножовка по металлу с набором коронок
• клей
• краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

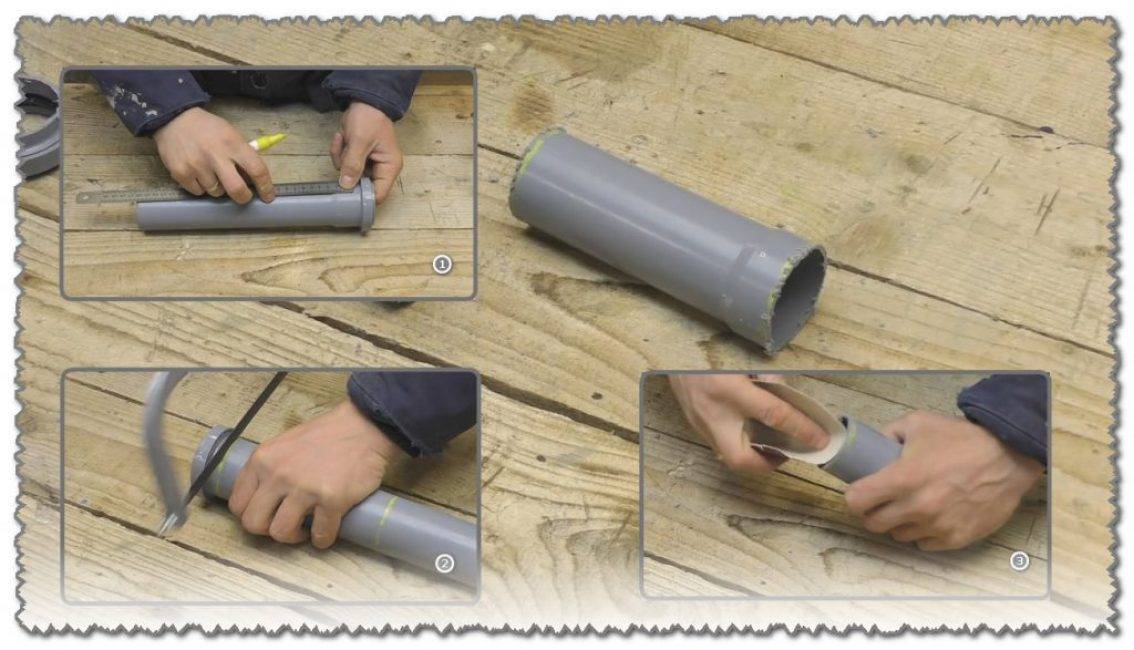

Этап №1 – изготовление шпули

В качестве шпули будем использовать ПВХ трубу.

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

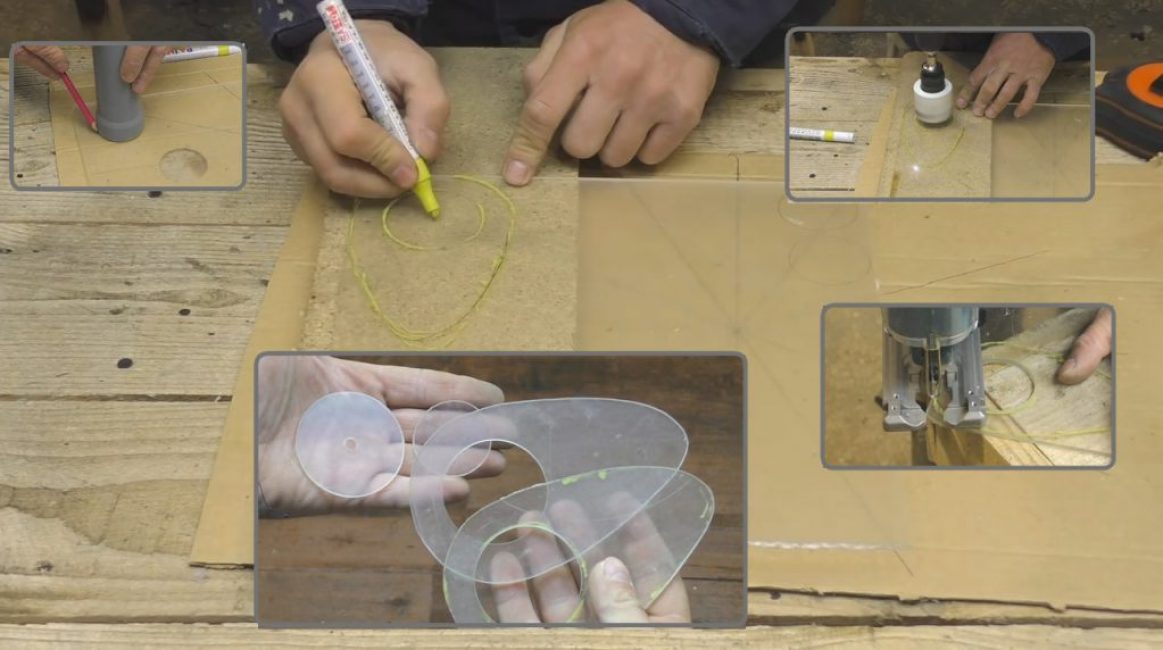

Этап №2 – ручка для шпули

Вращение шпули будет осуществляться посредством ручки из оргстекла.

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

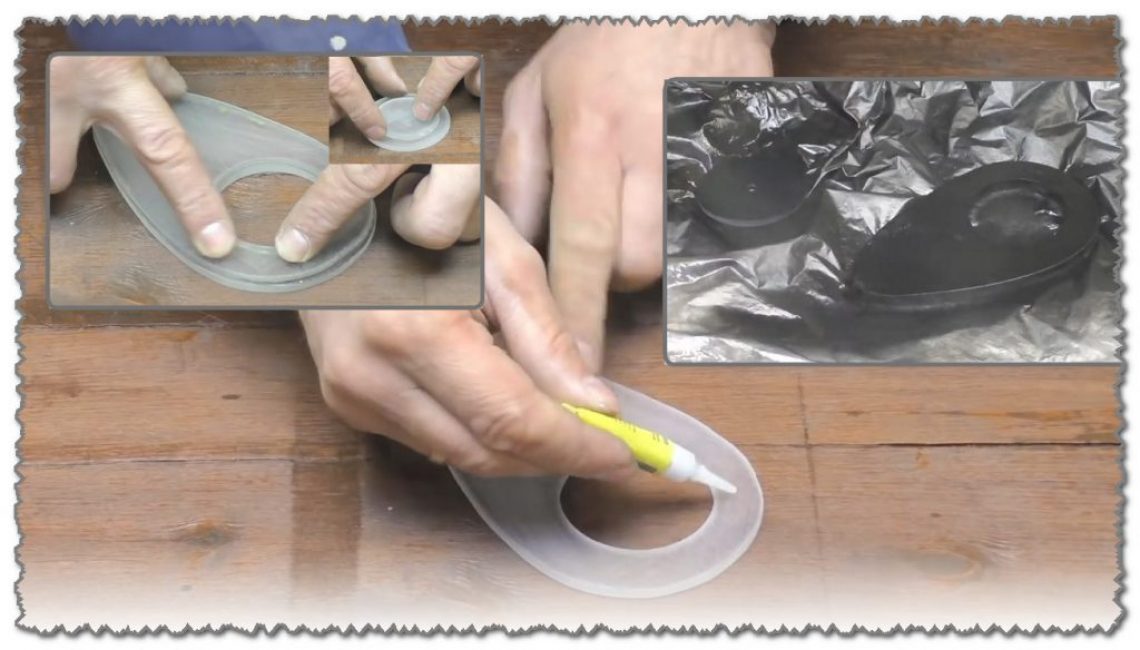

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

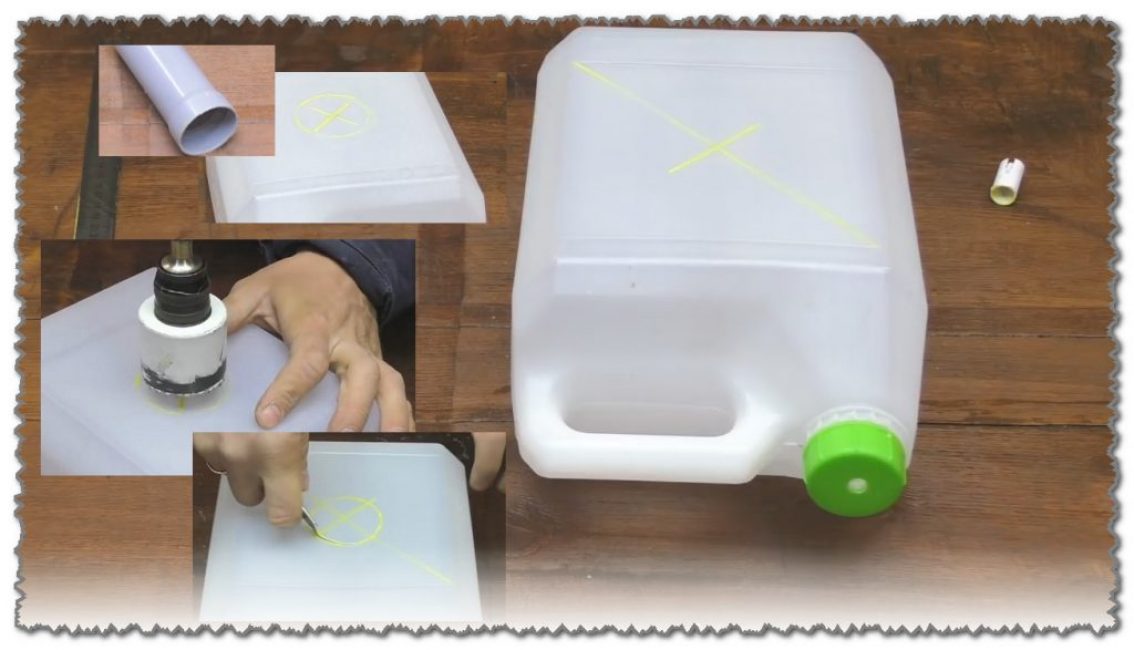

Этап №3 – подготовка канистры

Размечаем и вырезаем

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

Высверливаем отверстия коронкой или вырезаем ножом.

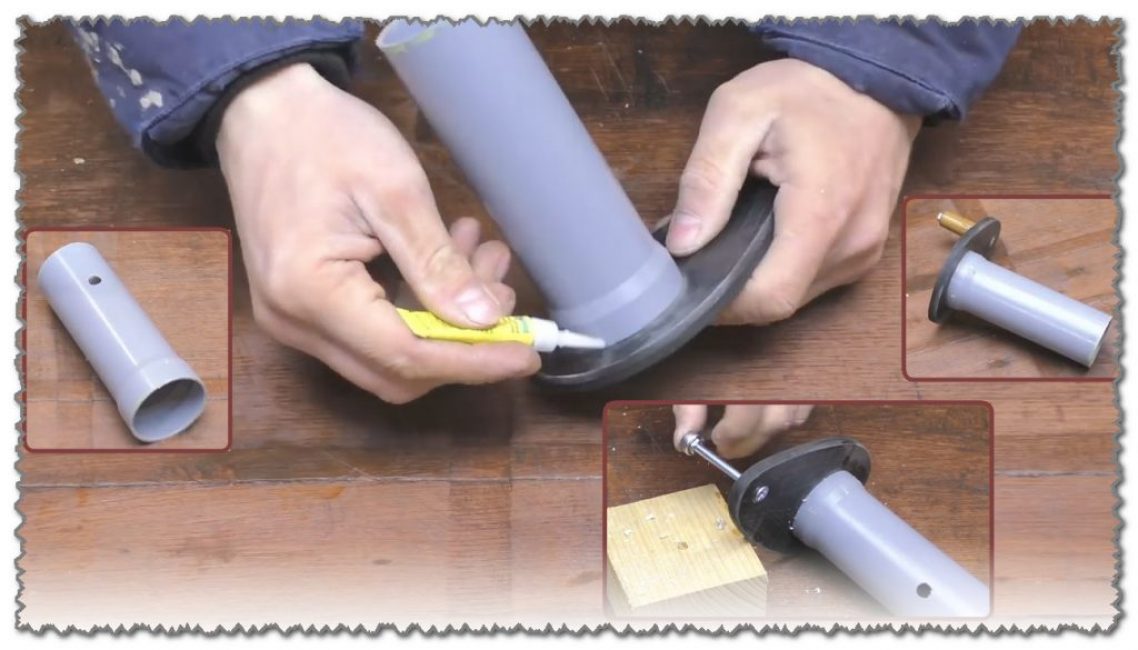

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

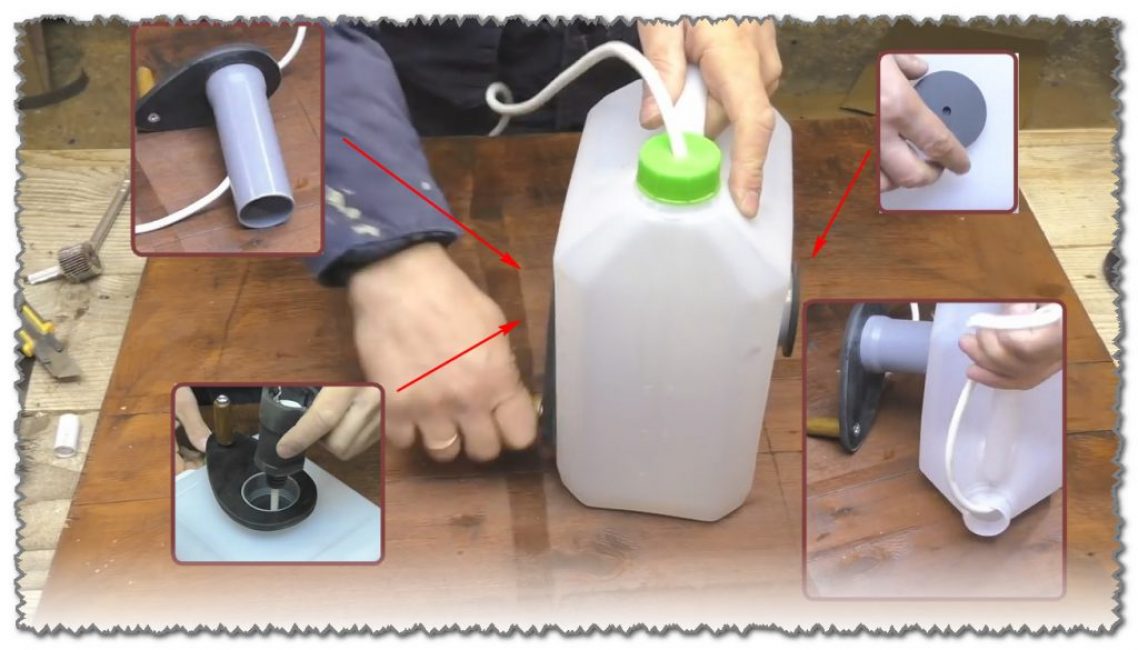

Этап №5 – окончательная сборка

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

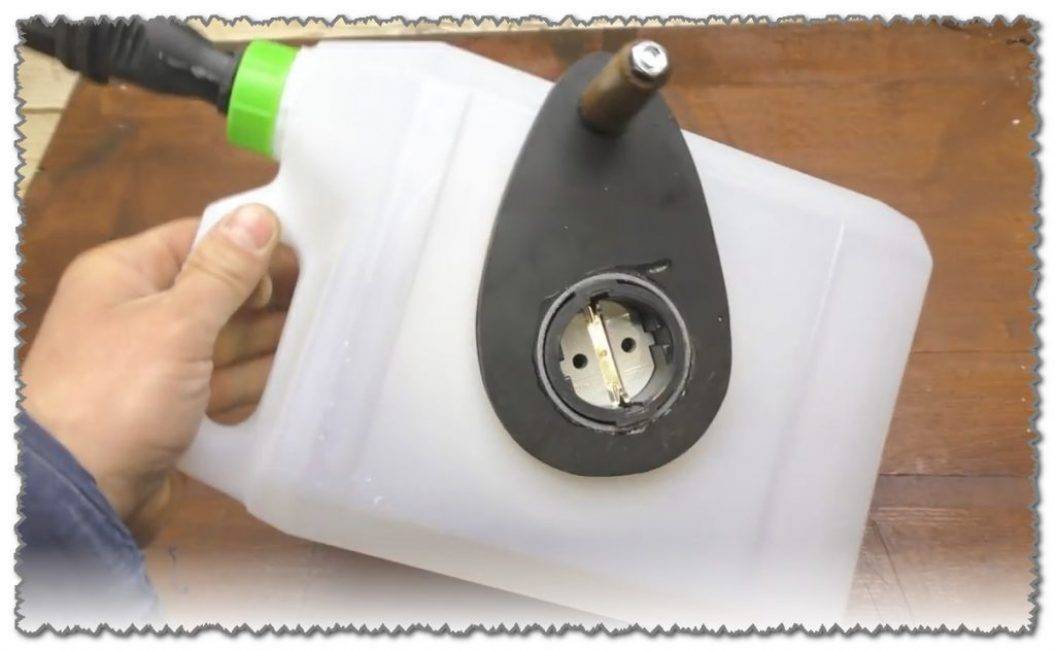

Результат работы

В итоге мы получили удлинитель, удобный для транспортировки

Достаточно герметичный и, что немаловажно, сделан он из диэлектрических материалов — поражение током через него исключено
