Критерии подбора УЗО
При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока
После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО
Номинальный ток
Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.
Ток утечки
Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.
Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.
Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.
Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки
| Номинальный ток нагрузки в зоне защиты, А | 16 | 25 | 40 | 63 | 80 |
| IDn при работе в зоне защиты одиночного потребителя, мА | 10 | 30 | 30 | 30 | 100 |
| IDn при работе в зоне защиты группы потребителей, мА | 30 | 30 | 30(100) | 100 | 300 |
| IDn УЗО противопожарного назначения на ВРУ, мА | 300 | 300 | 300 | 300 | 300 |
Разновидности устройств защитного отключения
Выключатель дифференциального тока может иметь один из следующих типов:
- AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;
- A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;
- B. Такие устройства защитного отключения используются только на промышленных предприятиях.
УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий
Конструкция УЗО
Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:
- электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
- электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.
Производители устройств защитного отключения
Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:
- ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;
- Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
- SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
- Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
- Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
- IEK — продукция, качество которой приемлемо, а цена — низкая;
- «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
- DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.
Выбор УЗО от нагрузки
Как выбрать УЗО в зависимости от нагрузки? Максимальный ток, используемый жилищем, должен указываться в техническом паспорте квартиры. Также этот параметр, возможно узнать в организации, обслуживающей этот дом.
Так, в ветхом жилище он составляет примерно 16А, в домах новой планировки этот показатель равен 25А, в офисах и других зданиях, где располагаются всевозможные организации максимально допустимый ток будет соответствовать значению в 32А или в 50А.
Например, в новой квартире с системой проводки TN-C-S, лимит потребляемой мощности составляет 6 кВт (30А). УЗО для защитных целей подбирается выше по номинальному току – 50А или 63А.
Для старого жилищного фонда необходимо УЗО на 25А. Так как лимитированное потребление в этих квартирах составляет 16А.
Коттедж с потреблением в 10 кВт, требует УЗО в 50А. По причине большой нагрузки маломощные УЗО не смогут выполнить своих защитных функций.
Как правильно выбрать
Чтобы выбрать УЗО для квартиры, коттеджа или дачного дома, необходимо в первую очередь определиться с уровнем безопасности, которого планируется достичь.
Нужно учитывать в первую очередь тип проводки. Если электропроводка старая, то устанавливать дифференциальный выключатель по току бессмысленно: в ней почти наверняка будут присутствовать токи утечки. Если выбрать и установить УЗО с пределом в 30 мА, то оно будет срабатывать слишком часто.
Если поставить устройство с порогом отключения выше — то в нем не будет практического смысла.
Кроме того, многие марки ВДТ не предназначены для работы с алюминиевой проводкой, которая была стандартом для квартир в домах, построенных в СССР.
Важные параметры для УЗО
В случае если УЗО выбрано неправильно при использовании могут возникнуть некоторые проблемы: слишком частое срабатывание или наоборот при возникновении опасной ситуации обесточивания электрической сети не произойдет.
В конце концов, устройство может просто не работать и не выполнять своих защитных функций. Чтобы избежать таких ситуаций, нужно изучить основные характеристики, которые присущи этим аппаратам.
Итак, при выборе УЗО необходимо учитывать следующее:
- численность полюсов – двухполюсные и четырехполюсные;
- при каком токе происходит отключение системы электроснабжения;
- какой максимальный ток выдержит устройство;
- конструктивная особенность защитного устройства – электронный или электромеханический;
- в какой сети можно использовать УЗО – 220В или 380В.
Также рекомендуется обратить внимание: на величину тока нагрузки; показатель условного тока, при котором возникает короткое замыкание; принцип действия
Тип изделия
Каждый тип изделия имеет свое предназначение:
- АС – применяются в однофазных и трехфазных электрических цепях для защиты бытовых приборов, за исключением приборов с пульсирующим током;
- А – этот тип обеспечивает защиту электроприборов с пульсирующим током, например, стиральная машина;
- В – применяется для промышленных и производственных целей, применение прибора в домашних условиях будет нецелесообразным;
- S – устанавливается данный тип для защиты всей электропроводки полностью, номинальный ток утечки составляет 100 мА;
- G – присоединяется на каждый прибор в отдельности с целью наблюдения, и предотвращения возгорания, при этом имеет меньшее время отключения.
Номинальный ток
Как выбрать УЗО в зависимости от тока? Номинальный ток является основным показателем при выборе. Он показывает, для какого тока предназначено УЗО. Чтобы правильно определиться с данным параметром, необходимо сориентироваться для чего будет устанавливаться оборудование.
Трехполюсной автомат
Если его предназначением будет защита электрических бытовых приборов, таких как стиральная машина или электротитан, то величина такого номинального тока может соответствовать показателю, не превышающему 16А. С целью защиты всей электропроводки жилища необходимо устанавливать устройство с величиной тока в 32А.

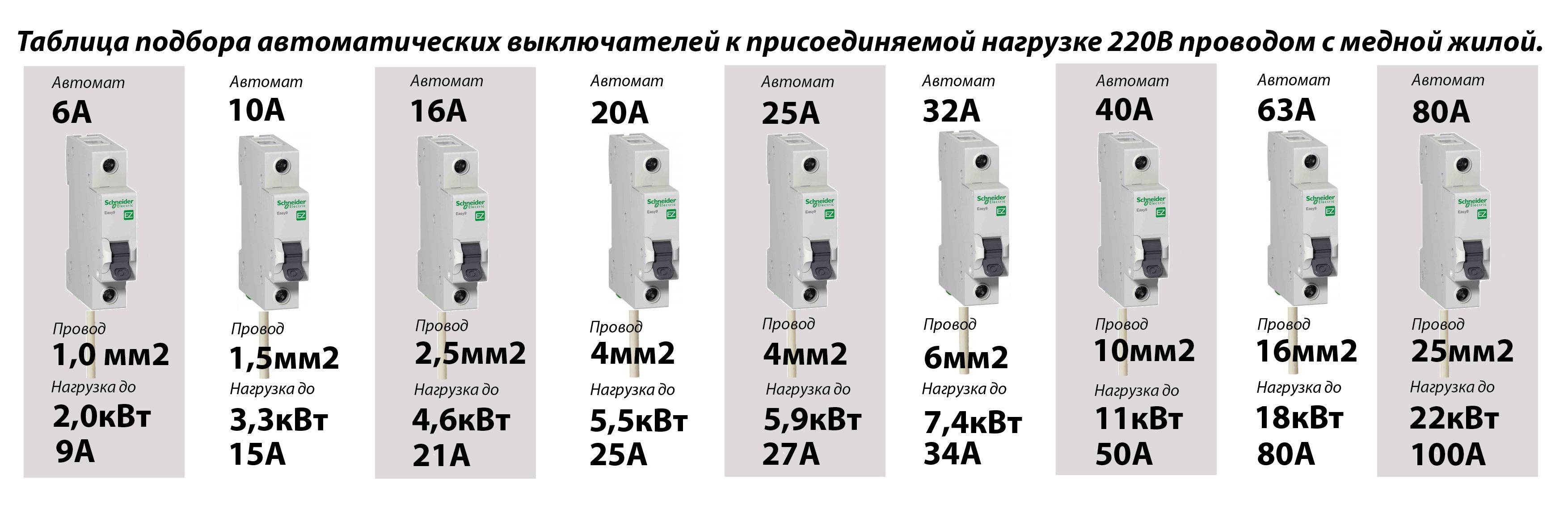

Кроме этого при выборе требуется произвести расчет нагрузки всех электроприборов, находящихся в квартире, исходя из этого, подобрать необходимую величину номинального тока. Сделать это будет нетрудно, так как данный показатель указывается на каждом электрооборудовании.
Дифференциальный ток
Защищенность потребителя от удара током способны обеспечить установки от 6 – 100 мА
При этом необходимо обратить внимание на то, что человека может поразить утечка тока более 30 мА. По этой причине в детских комнатах и в душевых рекомендуется подобрать модель в 10 мА, а для защищенности осветительных приборов и розеток на 30 мА
Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора. Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%.
Селективность
Смысл этого слова заключается в том, чтобы при возникновении утечки тока, сработает то устройство, которое ближе всех находиться от поврежденного участка. Это в случае, если данная электрическая цепь является последовательной. Это свойство упрощает поиск неисправности, устранение неполадок, а также способствует работе неповрежденных участков цепи.
Автомат подключен
Первое требование реализовывается путем расположения защитного устройства ближе к источнику питания, время срабатывания которого должно в три раза превышать УЗО, расположенного вблизи потребляемого электроприбора.

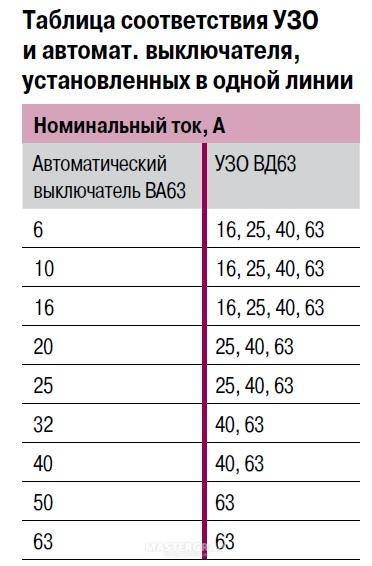

Второе условие относится к номинальному току. Так, УЗО, расположенное возле источника питания должно иметь дифференцированный ток, также превышающий в три раза показателя тока защитного устройства, вблизи которого находиться электроприбор.
Число фаз и УЗО
Поскольку сравнивается ток нулевого провода с фазным, та часть устройства, которая его контролирует, присутствует в любом случае. В однофазной модели добавляется одна часть, контролирующая фазный ток, и получается два входа и выхода. В трехфазной модели добавляются три части – по одной для каждой фазы. Получается четыре входа и выхода. Так условно можно назвать винтовые клеммы, которыми зажимаются жилы проводов, идущих от сети к УЗО и затем к нагрузке.
Однофазное УЗО
Трехфазное УЗО
Хотя встречаются рекомендации, согласно которым трехфазные модели рекомендуется устанавливать лишь для мощных потребителей, таких как электроплиты или электрические котлы, бросим на это тень сомнения. Если не сделать одновременное отключение всех трех фаз в любом случае, а поставить однофазное УЗО в каждую из фаз, при срабатывании одного из них получится перекос фазных напряжений.
А это при большой задействованной мощности – фактически аварийная ситуация. Но если в каждой фазе устанавливается однофазное УЗО, можно применить один автоматический выключатель с тремя контактами, срабатывающий от любого из них. В этом случае перекоса фаз не произойдет. Для одной фазы также могут быть варианты соединений элементов схемы, показанные далее на изображении.

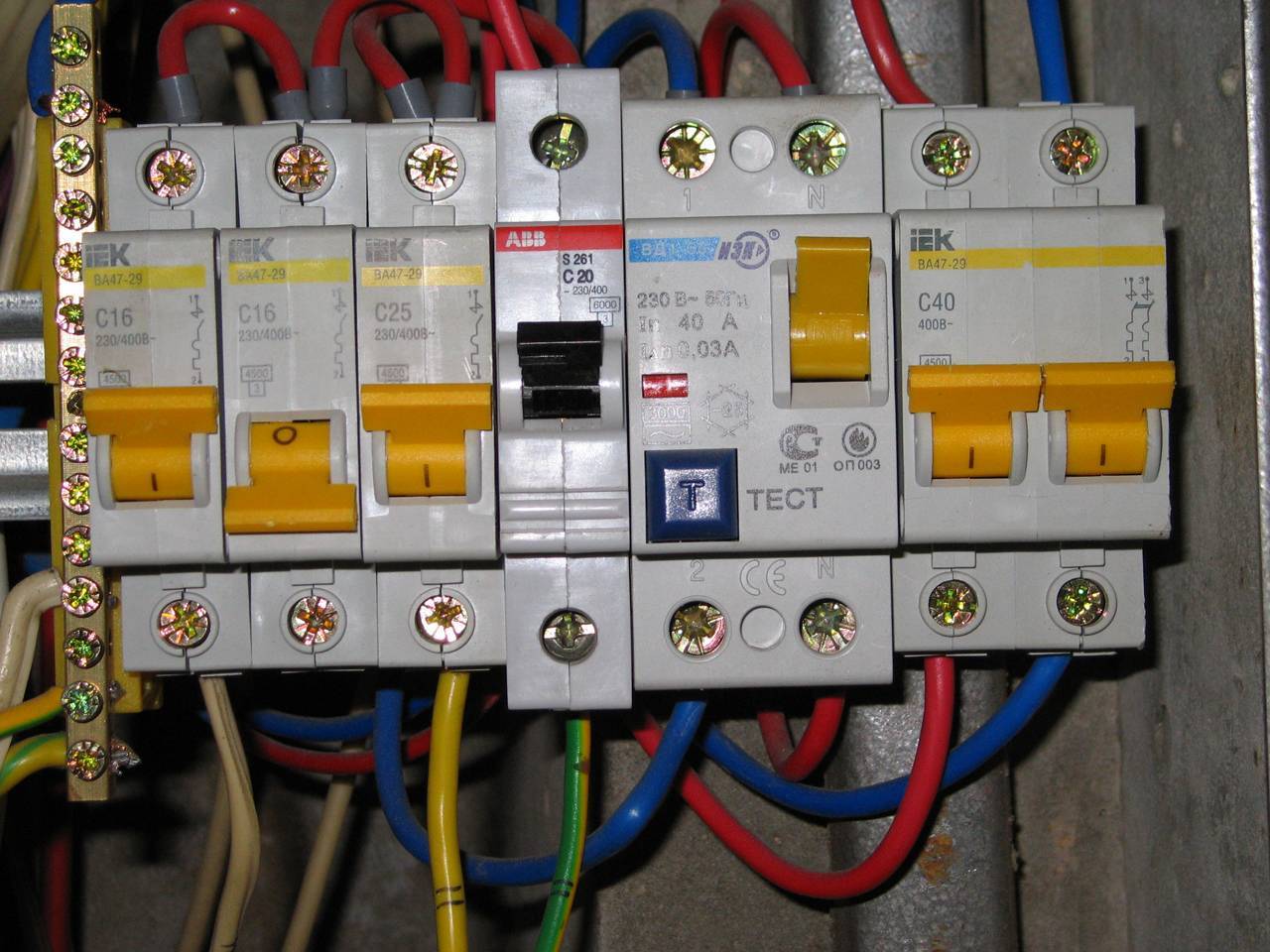

УЗО с автоматами
Назначение и устройство УЗО
Устройство представляет собой автоматический прибор, отключающий напряжение при возникновении дифференциального тока (дифтока, тока утечки). Именно он, возникающий при той или иной неисправности электрооборудования, в большинстве случаев является следствием несчастных случаев. Хуже всего то, что неисправность, вызывающая утечку, никак себя не проявляет. Стиральная машинка стирает, компьютер обсчитывает задачу, бойлер прилежно греет воду. Но стоит человеку коснуться кожуха такого прибора или встать под душ, как произойдет непоправимое.

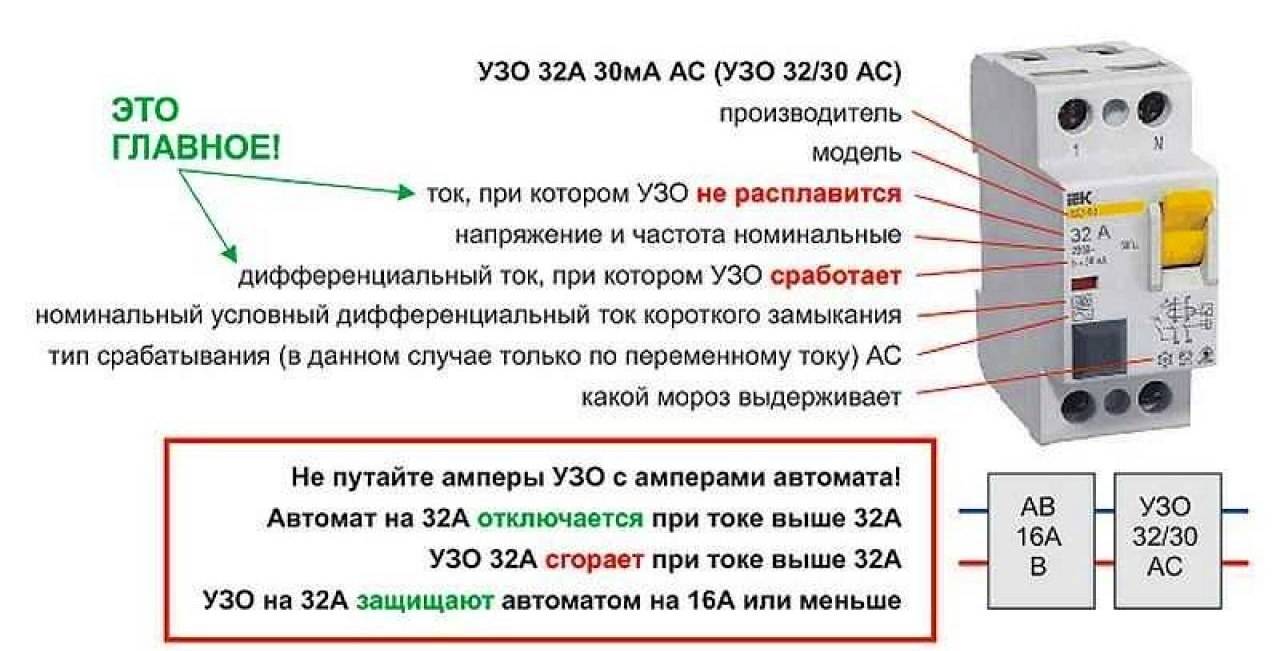

Характеристики устройства защитного отключения
От того, насколько правильно вы выберете устройство защиты, будет зависеть ваше здоровье, а, возможно, и жизнь. Именно поэтому к данному вопросу нужно подойти со всей ответственностью. Чем же характеризуются УЗО, которые имеют и еще одно название – дифференциальные выключатели (не путать с автоматами)?
- Дифференциальный ток. Основной параметр прибора. По сути, это чувствительность системы защиты. К примеру, дифференциальный выключатель, изображенный ниже, сработает при утечке в 30 мА (позиция 3 на фото).
- Рабочий ток или мощность. Токовая нагрузка в амперах, которую прибор может долговременно выдерживать без повреждения и перегрева (позиция 1).
- Рабочее напряжение. Максимальное напряжение сети, в которую будет встраиваться УЗО (позиция 2).
- Род напряжения. Род напряжения сети, в которую будет встраиваться прибор защиты. Может быть переменным, постоянным или переменным + постоянным (позиция 5).
Проверка работоспособности
На всех современных УЗО имеется кнопка с надписью «TEST» (проверка). При нажатии на неё подаётся ток в специальный проверочный провод, вследствие чего УЗО, если оно работоспособно, должно отключиться. Но нужно учитывать два важных момента:
Кнопка «ТЕСТ»
- Отключение УЗО при нажатии кнопки «TEST» свидетельствует лишь о целостности внутренних цепей, но данный факт не является гарантией того, что характеристики прибора (отключающий ток утечки и время срабатывания) соответствуют нормативным требованиям. Поэтому не теряйте бдительности и если вы приобретаете УЗО в небольшом магазине или на рынке, попросите показать сертификат.
- Точно так же срабатывание уже установленного на место выключателя при нажатии данной кнопки не говорит о том, что он подключён правильно. Вполне вероятно, что по нажатию кнопки «TEST» прибор отключаться будет, а реальную утечку тока из-за ошибки в подключении проигнорирует.
Если вы хотите проверить работоспособность УЗО по-настоящему, нужно пригласить профессионального электрика и попросить его выполнить пробную утечку тока
Специально обращаем внимание читателя на то, что данную операцию должен выполнять специалист
Особенности эксплуатации: Раз в месяц УЗО рекомендуется проверять при помощи кнопки «TEST».
Что такое уставка
Это важнейший параметр, который должно обеспечить устройство. Именно уставка определяет срабатывание и безопасность, которое обеспечивает УЗО. Известно, что поражение человека, которое начинается со ступора и неспособности к движению, появляется с величины тока, равной 30 мА. Чем значительнее превышение этого порогового значения, тем тяжелее последствия. Величина уставки также указывается на лицевой стороне устройства. Наиболее подходящими с точки зрения электробезопасности будут модели с уставкой 30 мА и менее, т. е. 10 мА.
Их необходимо применять в помещениях с повышенной влажностью. В квартирах это кухня, туалетная и ванная комнаты. Если на балконе, лоджии или террасе, где дожди попадают на пол и создают сырость, имеются светильники и розетки, они также должны быть соединены через УЗО с уставкой 10 мА. Такие же рекомендации применимы к вспомогательным сооружениям дачных и частных домов – сараям, беседкам. В остальных помещениях норма уставки – 30 мА. Следующие в большую сторону величины – 100, 300 и 500 мА.
Устройства с этими уставками применяются как противопожарные. Их располагают в самом начале домашней электросети. Если в электропроводке начнутся процессы, которые являются сопутствующими развитию пожара, появятся токи утечки, которые и будут зафиксированы этими УЗО. При этом срабатывание их произойдет, как и у всех моделей, при меньших значениях, нежели величина уставки.
Проверка работоспособности УЗО
Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.
Если отключения не последовало, то возможны следующие ситуации:
- аппарат неправильно подключён к сети;
- кнопка сломана или не работает её электрическая схема;
- защита устройства неисправна.
Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.
Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.
С помощью батарейки можно точно проверить, работоспособно ли УЗО
Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.
Для тестирования УЗО таким способом требуется подготовить:
- лампу накаливания мощностью 10 Вт;
- резистор 2,3–2,5 кОм мощностью 5–10 Вт;
- патрон для лампы;
- провод с изоляцией.
Проверка с помощью лампы и резистора выполняется поэтапно:
- Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
- Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.
Если защита сработает, то розетка моментально отключится от сети.
