Подключение к электросети
Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.
Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.
Духовой шкаф нельзя подключать в обычную розетку
В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.
Маркировка кабеля:
- зелёный – земля;
- коричневый – фаза;
- голубой – ноль.
Клеммы (литеры на контактах):
- РЕ – земля;
- L – фаза;
- N – ноль.
Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.
Маркировка кабелей электрической духовки

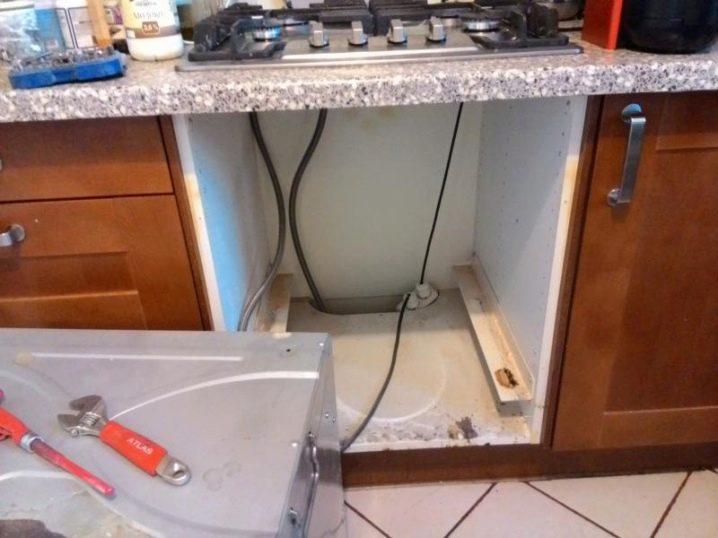

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.
Установка встраиваемого газового духового шкафа: общие рекомендации
Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

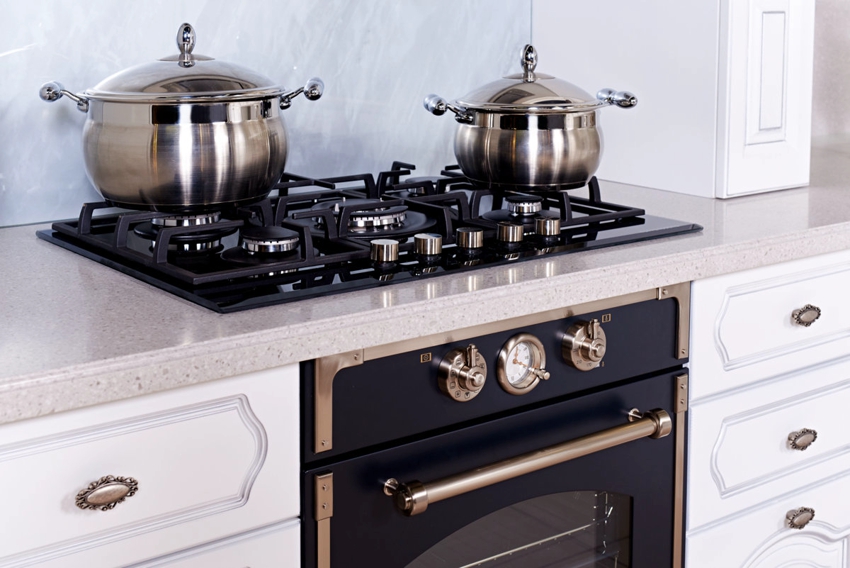

Комплект газового духового шкафа и варочной поверхности
Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.
Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.
Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

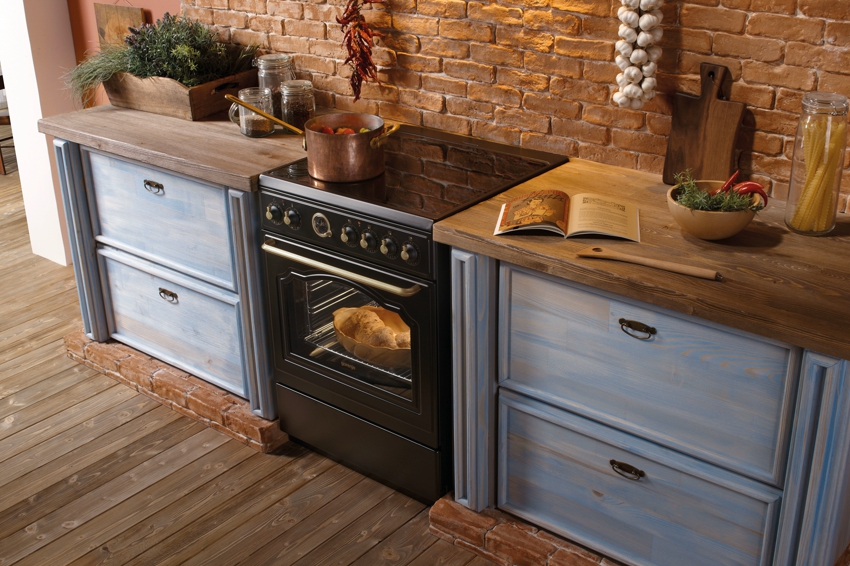

Газовая духовка, стилизованная под ретро стиль
Установка встроенного газового духового шкафа: нюансы и последовательность
При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.
Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.
Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе
Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками. Раньше утечку определяли при помощи мыльной пены
Раньше утечку определяли при помощи мыльной пены.
Подключение духовки к газопроводу лучше доверить специалистам
Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.

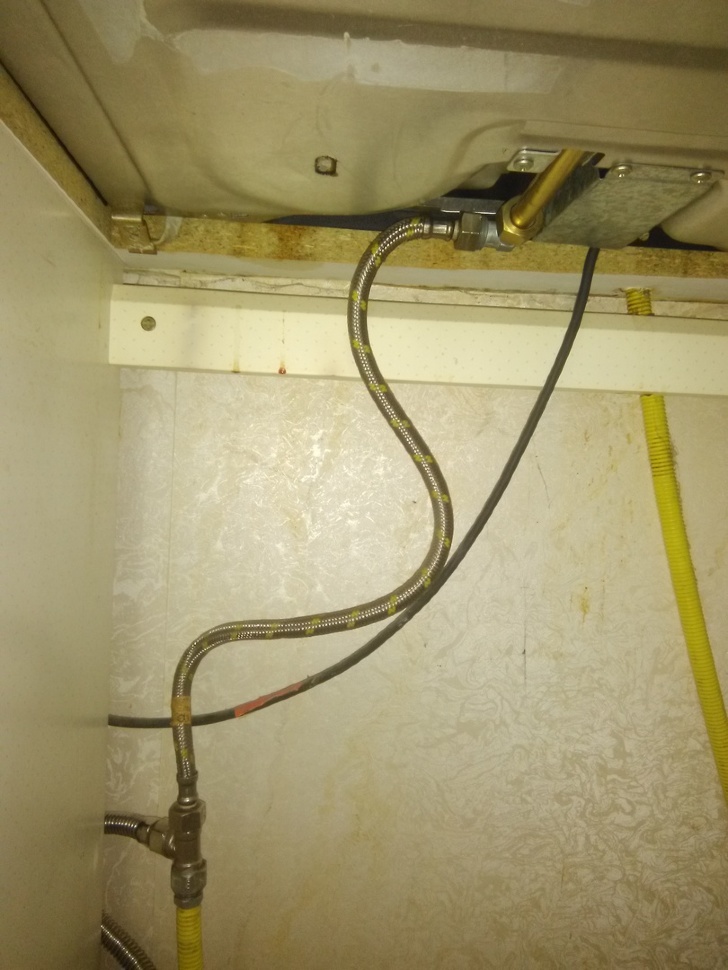

Подключение газовой подводки
Для корректного подключения встраиваемого газового духового шкафа и варочной панели необходимо правильно подключить газовую подводку. Следуйте данным инструкциям:
Проверьте, что газовая подводка исключена из работы. Перед началом работы убедитесь, что подача газа в вашей квартире или доме временно прекращена. Это необходимо для вашей безопасности и предотвращения возможных аварийных ситуаций.
Проверьте состояние гибкого газового шланга. Удостоверьтесь, что гибкий газовый шланг, который будет использоваться для подключения духового шкафа и варочной панели к газовой подводке, находится в отличном состоянии и не имеет повреждений, трещин или износа. Если обнаружены повреждения, необходимо заменить шланг.
Произведите подключение газовой подводки. Внимательно произведите подключение газовой подводки к гибкому газовому шлангу
Обратите внимание, чтобы все соединения были герметичными и надежными.
Проверьте герметичность соединений. После подключения газовой подводки необходимо проверить герметичность всех соединений
Для этого используйте мыльное решение и нанесите его на соединения газовой подводки. Если образуется пузырьковая пена, это указывает на наличие утечки газа и потребность в дополнительном герметизации соединений.
Проведите проверку газовой подводки перед включением электроприборов. Для этого рекомендуется обратиться к специалисту или квалифицированному мастеру, который сможет выполнять все необходимые проверки и настройки.
Безопасное и правильное подключение газовой подводки является одним из самых важных этапов при установке встраиваемого газового духового шкафа и варочной панели. При сомнениях или отсутствии опыта рекомендуется обратиться за помощью к профессиональному специалисту.
Как установить встроенный духовой шкаф
Конечно, если вы въехали в новую квартиру, то оптимальным вариантом будет приобретение кухонного
гарнитура, где и варочная панель и духовой шкаф уже установлены, а сборку и монтаж всего комплекта
будут производить специалисты.
Ну, а если вы решили сделать всё собственными руками, то необходимо придерживаться определённых
правил. Прежде всего, надо знать, что духовые шкафы бывают двух модификаций:
- Независимые.
- Зависимые.
Независимый духовой шкаф можно расположить в любом удобном для вас месте. Он полностью автономен.
Зависимый духовой шкаф электрически связан с варочной панелью. Некоторые органы управления
находящиеся на панели духового шкафа, регулируют работу варочной панели. Поэтому зависимая
встраиваемая техника продаётся в комплекте и монтируется по классической схеме: сверху варочная
панель, снизу духовой шкаф.
Это устраивает не всех и поэтому большей популярностью пользуются независимые духовые шкафы.
Прежде чем устанавливать духовой шкаф необходимо подготовить нишу для его установки. Нишу
необходимо контролировать строительным уровнем на отсутствие перекосов. Нельзя допускать перекос
духового шкафа, так как это может привести к неравномерному распределению тепла. Как следствие
возможный выход духового шкафа из строя.
Поскольку духовой шкаф во время работы с наружных поверхностей выделяет большое количество
тепла, между стенками ниши и шкафа должны быть зазоры, служащие для вентиляции. Между дном
шкафа и полом ниши зазор должен составлять 85 – 95 мм. Зазор между боковыми стенками шкафа и
ниши должен быть от 5.0 мм с каждой стороны. Вентиляционный зазор между задней стенкой духовки и
ниши должен быть не менее 40 мм.

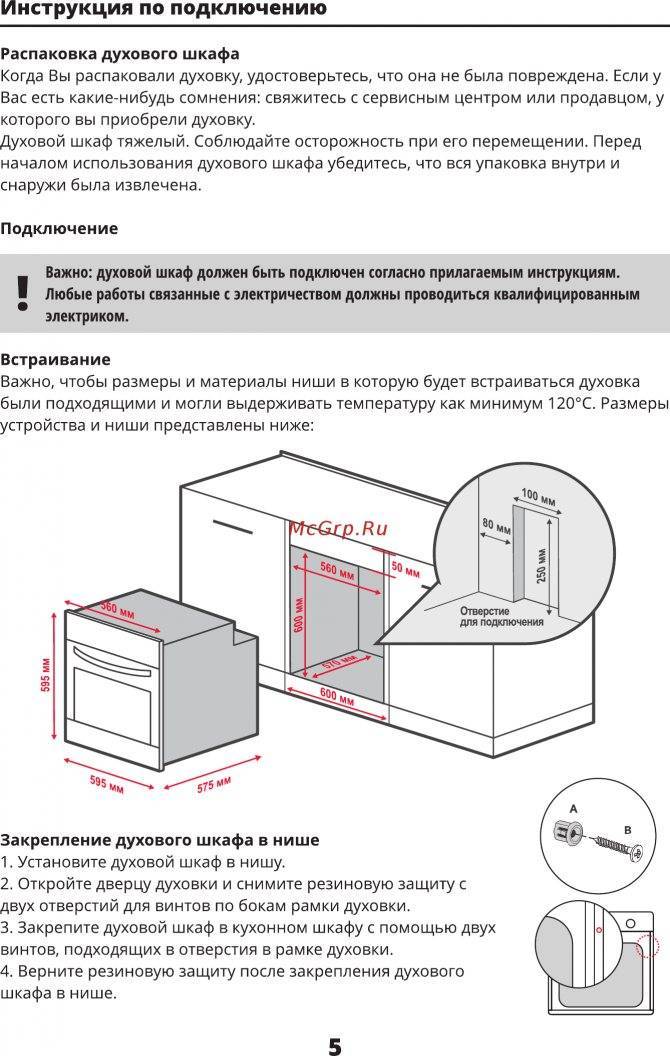

В качестве примера, за образец, можно использовать следующий чертёж. Поскольку размеры электрических
духовых шкафов варьируются в весьма широких пределах, к монтажу каждой модели следует подходить
индивидуально, с учётом размеров и конструктивных особенностей.
Монтажные работы
В первую очередь, нужно определить вид шкафа духового и варочной поверхности. Эти элементы, могут быть зависимыми друг от друга и автономными. Если выбран первый вариант – два элемента располагают в одной нише. В автономном варианте варочная панель, может устанавливаться в центре гарнитура, а духовка в любом удобном месте, куда может достать шланг для подачи газа.
Подключение шкафа газового духового и его запуск, начинается с монтажа оборудования в нишу гарнитура. Для этого, заднюю панель ниши, нужно снять, а духовку поставить на два бруска, которые предварительно прикреплены к поверхности мебельного гарнитура. Это обеспечит вентиляцию духовки и ниши, для избегания возгорания. Далее осуществляем подсоединение электричества. Это необходимо для функционирования вентилятора, электрической управляющей панели и прочих функций, работающих от электросети.
Следующий этап – подсоединение к газоснабжающей системе. Этот этап монтажа предполагает соединение шкафа духового и газовой трубы, посредством шланга. Также, необходимо осуществить подключение варочной поверхности к газопроводу. В этом случае, можно воспользоваться сварным соединением труб. Не забудьте перед началом проведения работ, отключить подачу газа в дом или квартиру.
После того, как газовый духовой шкаф и варочная панель подключены к подаче топлива, необходимо настроить все функции оборудования, проверить работоспособность горелок, системы газ-контроль. Проверке и регулировке подлежит клапан, отвечающий за подачу газа.
Детальная инструкция по подключению газовой варочной панели и духовки, представлена на видео.
Соблюдаем правила безопасности
Подсоединяя духовой шкаф к электросети, помните, что провод ни в коем случае не должен соприкасаться с газовой трубой. Предельная температура нагрева проводника не должна быть выше 70С. Запрещается применять удлинители, двойные или тройные розетки. Все дополнительные провода и соединения, могут являться причиной пожара. Перед тем, как приступить к мойке шкафа духового, его следует отключить от подачи электричества.
Перед окончательным завершением монтажных работ, рекомендуется проверить все стыки на предмет утечки газа. Для этого воспользуйтесь мыльной пеной, которую нужно нанести на соединительные элементы. Если при включении газа в каких-либо местах мыло начнет пениться, значит, здесь имеется отверстие. Устранив трещину и утечку, можно спокойно пользоваться оборудованием. https://www.youtube.com/watch?v=gZhAjE8tk2k Подводя итоги, отметим, что подключение газа к варочной панели и духовому шкафу, лучше доверить профессионалам
В этом вопросе, важно соблюсти все меры предосторожности, чтобы в дальнейшем избежать аварийных ситуаций. Если же вы решили осуществлять подключение своими руками, рекомендуется изучить инструкцию к оборудованию от производителя. Также, детально проштудируйте советы специалистов
Также, детально проштудируйте советы специалистов
Также, детально проштудируйте советы специалистов
Также, детально проштудируйте советы специалистов
Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами
Также, детально проштудируйте советы специалистов. Только при пошаговом выполнении монтажных работ, при соблюдении мер безопасности, газовое оборудование можно подключать своими силами.
Какая розетка нужна для духового шкафа
Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.
Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:
Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.
Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.
Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.
Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.
Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.
Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.
Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.
Установка клеммной колодки
Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.
Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.
В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.
Вариант установки клеммной колодки для подключения духового шкафа
Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.
При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.
Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного
Это важно
Будьте внимательны
Завершение установки
После того как вы правильно подключили встраиваемый газовый духовой шкаф и варочную панель, необходимо провести проверку правильности и безопасности установки.
- Убедитесь, что все соединения газовых трубок и электрических подключений надежно закреплены и не имеют видимых повреждений.
- Включите газ и проверьте, нет ли утечек. Для этого нанесите на соединения газа раствор мыльной воды и наблюдайте, появляются ли пузырьки. Если обнаружены утечки, немедленно выключите газ и проверьте соединения.
- Включите питание для проверки электроподключения. Убедитесь, что все функции духового шкафа и варочной панели работают корректно.
- Проверьте, открываются ли и закрываются газовый клапан и духовая дверца без заеданий и шумов. При необходимости отрегулируйте конфорки варочной панели, чтобы они распределяли тепло равномерно.
После прохождения всех проверок и убедившись в правильности и безопасности установки, можно заслуженно наслаждаться пользованием встраиваемым газовым духовым шкафом и варочной панелью.
Установка духового шкафа
Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.
Установить выбранную духовку можно двумя способами:
- Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
- Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.
В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.
Подготовительные работы
Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.
Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.
Монтаж и подключение электрического духового шкафа
Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.
Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.
Порядок работы:
- В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
- Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
- Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
- Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
- Поместить нулевой провод (синий) на клемму с буквой «N».
- Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
- Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
- Затем устройство вставляется в предусмотренное место и закрепляется.
- После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.
Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.
Возможные проблемы
Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.
Конструкцию духового шкафа не стоит подвергать изменениям, если:
- прибор находится на гарантийном обслуживании;
- вы ничего не понимаете в электротехнике.
Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.
- Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
- Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
- При транспортировке прибора не были соблюдены рекомендации производителя.
- Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.
Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.
Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.
Подключение вилки духового шкафа
Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.
И угадывать производителю какая вилка где понадобится, попросту не выгодно.
Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.
Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.
Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже). Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр
Заземляющая жила должна быть соединена с корпусом духовки
Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.
И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.
Подключение электричества
Перед подключением встраиваемого газового духового шкафа и варочной панели необходимо убедиться, что сеть электропитания соответствует требованиям производителя и соответствующие электрические провода были правильно уложены и закреплены.
Сначала проверьте, есть ли возможность подключить духовой шкаф и варочную панель к существующей электрической сети. Для этого обратитесь к электрической схеме вашего дома или квартиры. Если вам не удается найти необходимую информацию, обратитесь к электрослужбе.
При подключении убедитесь, что у вас есть правильные инструменты и материалы, такие как электрический дрель, розетки, выключатели, провода и соединительные кабели. Выполните все работы с соблюдением правил безопасности и не забудьте отключить электричество перед началом работ.
Рекомендуется использовать отдельную линию питания для встраиваемого газового духового шкафа и варочной панели, чтобы избежать перегрузки существующей сети. Подготовьте необходимые провода, соедините их с шкафом и панелью, а затем закрепите концы проводов с помощью клеммных соединений.
После подключения проводов, проверьте правильность подключения с помощью тестера напряжения. Убедитесь, что все соединения надежные и электрический ток протекает без проблем. При необходимости, обратитесь за помощью к профессионалам или электрикам.
Розетка для духового шкафа и варочной панели
Как подключить варочную панель и духовой шкаф к газу. Подключение газового духового шкафа и газовой варочной панели
Обязательным атрибутом любой современной кухни является варочная поверхность и духовой шкаф. Благодаря огромному ассортименту моделей, представленному на рынке можно приобрести именно тот вариант, который идеально впишется в уже существующий дизайн вашей кухни. Но внешний вид нельзя назвать самым важным параметром, от которого зависит выбор духовки и плиты. Больше внимания уделяется выбору вида топлива, за счет которого функционируют эти приборы. В магазинах сегодня представлены только два типа печей: одни — работают на газу, другие — от электросети. Невероятным спросом пользуются именно газовые модели. Но их надежность, срок эксплуатации и удобство в использовании зависят от того, насколько правильно было выполнено подключение газового духового шкафа и газовой варочной панели. Об этом мы и поговорим в настоящей статье.
Основные секреты подключения газовых приборов
Предположим, вы уже определились с выбором, купили газовую духовку и варочную поверхность. Остается только их подключить к газоснабжению. Понятно, что этого требования не избежать.
Важно! Представители газовых служб, работающие с приборами такого типа, рекомендуют в обязательном порядке привлекать к установке профессионалов
Даже малейший недочет, неквалифицированное, неосторожное действие может привести к достаточно плачевным последствиям
Правила установки газовой духовки и газовой панели одновременно предполагают использование двух трубок для подачи топлива, причем каждая из них должна быть оснащена индивидуальным краном, который позволяет в любой момент перекрыть подачу газа.
Сегодня приборы подключаются к газоснабжению с применением двух типов соединительных элементов:
- Гибкий шланг.
- Негибкая трубка, выполненная из меди или стали.
Вот что надо учесть относительно разводки самих шлангов:
- Происходит подсоединение через специальный выход, который находится недалеко от духовки.
- После завершения всех работ, связанных с установкой, рекомендуется удостовериться в том, что трубка нигде не перегибается, топливо беспрепятственно поступает.
- При соединении газового духового шкафа нужно учесть, что шланг не должен быть длиннее двух метров.
- Количество соединений при этом должно быть минимальным.
Если соблюдать все эти правила, то вы без проблем самостоятельно подключите газовую печь.
Как самостоятельно установить газовую печь и духовку?
Теперь подробнее рассмотрим, как подключить газовую варочную панель и газовый духовой шкаф, в том числе и встроенный, к газу. Ведь, как мы уже выяснили, если четко следовать установленным правилам и следовать советам профессионалов, то больших сложностей в этом нет.
Важно! Современные духовые шкафы могут выполнять много функций, которые обозначаются определенными значками. В нашей статье вы узнаете, как правильно пользоваться техникой, чтобы блюда были вкусными, полезными и быстро готовились, что означают значки на духовке
Выполните монтаж согласно данной инструкции:
- Первым делом определите вид варочной поверхности и духового шкафа. Они могут быть автономными или зависимыми друг от друга. В первом случае можно установить печку по центру гарнитура, а духовку — в другом месте, где вам удобно. Главное — чтобы до этого места доставал шланг газоснабжения. Во втором случае приборы располагаются в одной нише вместе.
- Начинается подключение и запуск оборудования с установки приборов в нишу кухонного гарнитура. Необходимо сначала снять заднюю панель ниши, поставить духовку на два деревянных бруска, предварительно прикрепленных к поверхности мебельного комплекта.Таким образом, вы обеспечите хорошую вентиляцию ниши и духовки во избежание случайного возгорания. Затем подсоедините электричество, чтобы запустить работу вентилятора, управляющей панели, работающей от сети, и других основных и дополнительных функций.
- Самый ответственный этап – подсоединение духовки и печи к системе газоснабжения. Необходимо соединить духовой шкаф с газовой трубой посредством гибкого шланга. Затем подключите к газопроводу варочную поверхность. В этом случае придется варить трубу. Но не забудьте перед этим обязательно отключить подачу газа в квартиру или дом.
- Настройте весь функционал установленного оборудования, проверьте работоспособность каждой горелки, систему газ-контроля. Проверьте и отрегулируйте клапан, который отвечает за подачу газа.
