Способы прокладки
Существует три основных способа прокладки электропровода: открытый, скрытый, под землей и воздушный.
Открытый способ ведется по конструкциям и поверхностям из плоховозгораемых и не поддающихся горению материалов: гипсу, штукатурке, бетону. Открытую прокладку можно вести и на подвесных сооружениях, но ни в коем случае здесь не должно наблюдаться провисаний или сильного натяжения кабеля. При существующей угрозе повреждения необходимо заранее обеспечить защиту.
Дополнительная защита необходима при прокладке кабеля на деревянных поверхностях. В этом случае электропровод укладывается с использованием способов защиты. На открытых поверхностях кабель сейчас почти не прокладывается.
Метод скрытой проводки, который применяется в основном в жилых помещениях, в наше время самый распространенный, потому что провод идет не по стене, а внутри ее, и снаружи ничего не видно.
Эта работа оценивается немного дороже, но есть и преимущества, которые компенсируют расходы:
- невидимость провода;
- защита от влаги;
- недоступность для животных и детей.
Минус при этом может быть только один: при сверлении можно наткнуться на кабель. Чтобы такого не случилось, перед тем, как начать работу, необходимо ознакомиться с планом электрического снабжения дома.
Прокладка под землей требует больших финансовых затрат и специальной защиты. Монтаж проводится в герметичных коробках по кабельным сооружениям и эстакадам.
Особенности и область применения электрокабеля ВВГ
Благодаря особенностям, которыми обладает электрокабель марки ВВГ, определяется и область применения этого изделия. Из особенностей этого вида продукции стоит отметить следующее:
- Выдерживает высокий показатель влажности, порядка 98%.
- Обладает повышенной рабочей температурой, порядка 70 о С. В аварийных режимах выдерживает температуру до 80 о С.
- Этот тип электрокабеля не распространяет горение.
- Срок службы составляет порядка 30 лет.
Так как этот вид электрокабеля имеет такие высокие технические характеристики, то и область применения этого изделия очень широкая. Его можно использовать для прокладки на открытом воздухе, в сухих и влажных производственных помещениях, в шахтах и блоках, в коллекторах и помещениях, где высока антикоррозийная активность. А также его можно применять и в пожароопасных помещениях.
Единственным ограничением является то, что вследствие отсутствия броневого покрытия его нельзя прокладывать в открытом грунте из-за возможного повреждения наружной изоляции. В случае необходимости прокладки кабеля в грунте необходимо применять его защиту от механических повреждений. Это можно сделать прокладывая этот электрокабель в трубах или специальных кабельных каналах.
Этот вид изделия также получил очень большое распространение в бытовых нуждах. В качестве электропроводки его можно замуровывать в стены, прокладывать в специальных кабель-каналах. В случае прокладки на улице для прокладки рекомендуется использовать гофру.
При монтаже провода в деревянном доме или по деревянным конструкциям рекомендуется его прокладка в гофре, металлорукаве или кабель-канале.
Выбор для бытовых нужд
Силовой кабель ВВГ очень удобен при монтаже домашней электропроводки. Монтаж рекомендуется выполнять кабелем с разным поперечным сечением токоведущих жил, так как это приводит к существенной экономии финансов. Так, для группы освещения подойдёт кабель сечением 1,5 кв. мм. В зависимости от одиночного или раздельного включения ламп, рекомендуется выбирать кабель ВВГ 2×1,5 или ВВГ 3×1,5. Для питания электророзеток нужен кабель большего сечения, подойдёт кабель ВВГ 3×2,5. Для питания мощных домашних электроприборов, таких как электроплита, понадобится ещё более мощный кабель, например, ВВГ 4×3, который выдерживает ток нагрузки порядка 37 ампер.
При монтаже кабеля с монолитными жилами допускается изгиб в 10 радиусов внешней оболочки, с многопроволочными жилами — 7 радиусов. Монтаж желательно проводить при положительной температуре воздуха, так при нулевой температуре изоляция твердеет, а при отрицательны может потрескаться.
Изоляция трехжильных проводов имеет стандартное цветовое обозначение:
- Синий провод — нуль.
- Жёлто-зелёный — земля.
- Оставшийся (чаще всего коричневый или белый) — фаза.
Надёжность выполненного монтажа электропроводки напрямую зависит от поперечного сечения жил кабеля, поэтому при выборе кабеля в магазине к этому вопросу нужно подойти очень ответственно.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |
Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
Характеристики и расшифровка аббревиатуры кабеля ВВГ
Вы можете использовать кабель ВВГ — стандартного типа или других модификаций — для создания электрических сетей внутри и снаружи зданий. Этот продукт идеально подходит для цепей переменного тока, напряжение которых не превышает 1000 В. Популярность и распространение VVG связаны с широким разнообразием типов и областей применения.
Продукт активно используется для монтажа, замены или ремонта электрических кабелей в домах, квартирах и на рабочих местах. Он отвечает всем современным требованиям электро- и пожаробезопасности и отличается низкой стоимостью. Помимо кабеля, используемого в сетях переменного тока с частотой 50 Гц, выпускаются специальные типы ВВГ, которые могут работать при частоте 100 Гц. Таким образом, кабель можно использовать в однофазных или трехфазных сетях в помещении или на открытом воздухе. В последнем случае обязательна дополнительная защита в виде прочных кабелепроводов, металлических оболочек, кабельных лестниц или кабельных лотков.
Его не рекомендуется использовать на земле, так как он не имеет экранирования и поэтому быстро выйдет из строя. При желании он может быть установлен в полу, но в дополнительном защитном кожухе (гофротрубе) и/или на кабельном канале.
Область применения во многом зависит от модификации: типа материала, из которого изготовлены защитные трубки для кабеля, и самого кабеля. Мы обсудим это более подробно ниже.
Особенности использования различных типов кабелей ВВГ были описаны выше, а сейчас мы поговорим о технических параметрах проводников этой марки.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
- при нормальной эксплуатации +70°C
- в режиме перегрузки +90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Следует отметить, что технические характеристики кабеля ВВГ зависят не только от конкретного типа, но и от производителя. Поэтому перед покупкой ознакомьтесь с техническим паспортом кабеля (можно спросить у продавца). Приведенные выше параметры одинаковы для всех марок кабеля ВВГ.
Неудивительно, что эти кабели очень популярны — они имеют хорошие технические характеристики, стоят относительно недорого и могут использоваться практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение и количество жил
Сечение жил каждого кабеля ВВГ может варьироваться от 1,5 мм² до 240 мм². Проводники с сечением до 35 мм² обычно доступны на рынке, другие, более крупные размеры необходимо заказывать.
Как уже упоминалось, кабели ВВГ выпускаются с 2, 3, 4 и 5 жилами. Количество проводников указывается сразу после аббревиатуры: VVG 2 x 3,5, VVGng 4 x 4 и т.д. Первое число обозначает количество проводников, второе — сечение проводника.
Могут быть кабели ВВГ с «нейтральным» и «земляным» проводниками. Есть версии, в которых защитные проводники имеют одинаковое сечение, а есть версии с меньшим диаметром (для экономии меди и снижения стоимости). Заземляющий проводник» обычно меньше, а «нейтральный проводник» в некоторых вариантах также немного меньше. Если защитный проводник имеет меньший диаметр, он называется +1. Например, ВВГнг 4 x 4,0+1 (4 проводника сечением 4 мм² и 1 проводник с шагом менее 2,5 мм²). Эти варианты кабеля ВВГ также являются стандартными, их параметры приведены в таблице ниже.
Длительно допустимый ток
При выборе сечения кабеля правильным методом является максимальный ток. В этом контексте стандартизируется такая характеристика, как допустимый длительный ток. Он зависит от количества и сечения проводников, а также от типа монтажа (открытый или закрытый).
| Поперечное сечение | Мощность для передачи постоянного тока | ||
|---|---|---|---|
| с двумя основными проводниками | С тремя основными проводниками | С четырьмя основными проводниками | |
| 1,5 мм² | 24 А | 21 А | 19 А |
| 2,5 мм² | 33 А | 28 А | 26 А |
| 4 мм² | 44 А | 37 А | 34 А |
| 6 мм² | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Расшифровка аббревиатуры
В наши дни на прилавках магазинов электротехники можно встретить множество различных токопроводящих изделий, особенно кабели из ВВГ-линейки. Это и ВВГнг, и ВВГп, и ВВГнг а ls, да если сейчас все перечислять, непонимающий человек просто заскучает. Одни только лс-кабели займут уйму времени. Количество жил, материал, изоляция — все можно выбрать по своим предпочтениям. Главное, что следует знать при выборе, — это технические характеристики, все они указаны в маркировке, которая и является описанием кабеля.
Маркировка на кабеле ВВГ
Но для того, чтобы понять по ней, что это за кабель, нужна ее расшифровка.
Для начала рассмотрим именно кабель ВВГ:
- ВВГ — медный кабель, каждая жила в изоляции из ПВХ. Общая внешняя изоляция из того же материала.
- ВВГнг — изолирующий слой содержит элементы галогена, препятствующие возгоранию.
- ВВГнг ls — изоляция жил имеет безгалогеновый ПВХ, благодаря чему при возгорании нет дыма и газа. Предназначено подобное изделие для мест, где бывает скопление людей и есть опасность возгорания.
- ВВГнг а ls — тот же провод, не распространяет горение по категории А.
Это общая информация, но лучше всего понять, как расшифровываются обозначения по буквам.
Начнем с металла, из которого изготовлен сам провод. Тут все просто: если в начале маркировки есть буква А, значит кабель с алюминиевыми жилами. Если же этой буквы нет — медный.
Далее изоляционный материал самой жилы: П — полимер, Пв — полиэтиленовая, В — ПВХ, или поливинилхлоридная изоляция.
Материал внешней изоляции: В — ПВХ, Шв — в защитном шланге, Шп — в полиэтиленовом защитном шланге, П — в полимерной оболочке.
Кабель бывает бронированный, тогда в маркировке будет присутствовать буква Б. Если же есть Г, как в нашем примере, то брони нет и кабель «голый».
Что касается пожарной безопасности, маркировка маленькими буквами нг — не горючий, нг ls — бездымный, не горючий, нг hf — не горючий, не выделяет при пожаре коррозионных газообразных веществ. При отсутствии подобных маркировок — обычный горючий кабель.
Кроме того, в маркировке может встретиться буква п. Это будет обозначать то, что жилы кабеля не круглые, а плоские. К примеру, подобным является кабель ВВГнг п.
Вообще, самым распространенным из ВВГ-линейки является кабель ВВГнг.
Можно попробовать расшифровать несколько маркировок подобных кабелей:
Расшифровка кабеля ВВГнг а:
- кабель медный.
- ВВГ — винил, винил, голый, что означает, что брони на нем нет.
- нг, а расшифровывается как «не распространяет горение по категории А».
Ели взять провод из линейки ВВГп, а именно ВВГнг п, расшифровка его будет такой:
- ВВГ — расшифровка выше, как и нг.
- обозначение п — плоский.
ВВГ нг в разрезе
Маркировка проводов и ее расшифровка
Каждый из серийно производимых кабелей может отличаться материалом жил, изоляции, их количеством и дополнительным элементами. Это позволяет производителю вести разработки под конкретные условия эксплуатации. Для их распознавания применяют соответствующую маркировку. Ее расшифровка может многое рассказать о компонентах готового изделия, наличии специфических слоев, например, бронированного, способе прокладки (по воздуху, по земле, по каркасу и т. д), количестве и сечении жил. Остальные показатели, например, вес погонного метра кабеля, выбираются по таблицам.
Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.
- В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую;
- В (вторая) – оболочка изолированных жил из подобного ПВХ;
- Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».
Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:
Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях;
- П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд);
- нг – используемые материалы и их комбинация не поддерживают горения;
- HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.
А теперь можно перейти к более детальному рассмотрению упомянутых модификаций и их характеристик.
Краткая характеристика
Производители относят провод ВВГнг (А) к одной из разновидностей силового кабеля, с помощью которого каждый мастер может осуществить подводку электропитания к различным агрегатам внутри помещений, а также мощным кабельным приборам и конструкциям. В силовом элементе все жилы скручиваются друг с другом и покрываются общим изоляционным слоем. Качественная конструкция кабеля способна выдерживать воздействие различных негативных факторов.
В зависимости от конкретной разновидности, провод ВВГнг может иметь от 1 до 5 жил. В бытовой отрасли для обустройства домашней проводки чаще всего используются изделия с двумя жилами, большее их количество нужно только для масштабных производственных цехов, а также промышленных предприятий. Минимальный размер сечения находится в пределах 1.5 мм². Но в некоторых случаях этот показатель может доходить до 230 мм². От толщины главных токопроводящих жил зависит сечение кабеля.
Маркировка провода означает следующее:
- В — виниловый тип покрытия.
- Г — голый кабель.
- НГ — негорючий материал.
Широкий спектр применения обусловлен наличием следующих эксплуатационных характеристик:
- Частота — 50 Гц.
- Производители не рекомендуют заниматься укладкой кабеля, если температура окружающей среды снижена до -15˚С.
- Оптимальное рабочее напряжение — от 660 до 1 тыс. В.
- Воспламенение рабочих жил возможно только в том случае, если их температура достигнет отметки +250˚С.
- Минимальный радиус изгиба провода с одной жилой составляет 7.5% поперечного сечения, для многожильных моделей эта цифра увеличена до 10%.
- В условиях повышенной влажности рабочая температура для ВВГнг (А) находится в пределах от -50 до +50˚С.
- Средний срок эксплуатации составляет 30 лет. На кабель полагается гарантия, которая длится 60 месяцев.
- Показатель наибольшей температуры продолжительного нагрева жил не должен превышать отметку +70˚С.
- В нормальных эксплуатационных условиях уровень электрического сопротивления изоляции составляет 12 Мом/км.
https://youtube.com/watch?v=RYo1LrRX1IY
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

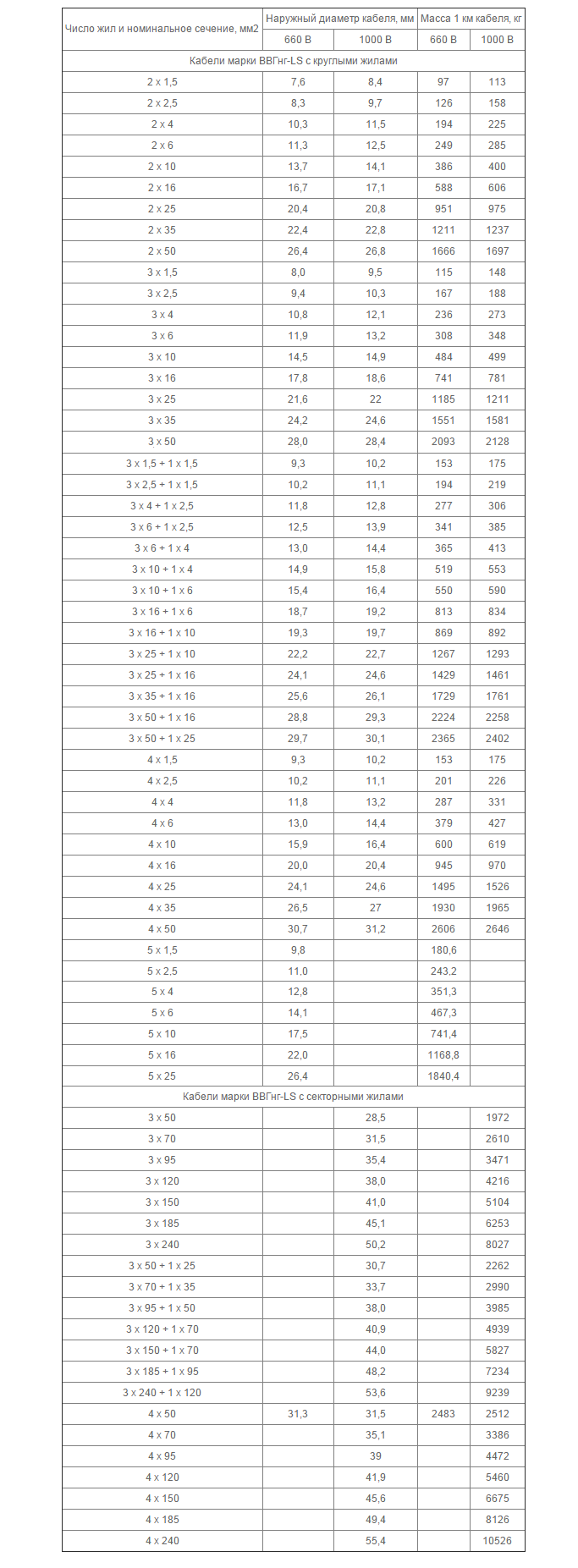

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Маркировка
Общая информация
Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.
Пример шифра
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.
Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.
Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.
Расшифровка цифрового обозначения:
Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:
- литеры «П» и «А» нет, значит, жила медная;
- вторая буква «В» указывает, что изоляция поливинилхлоридная;
- также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
- последняя буква – «Г» обозначает, что защитный покров отсутствует;
- первая цифра «4» — четыре жилы;
- «2,5» — поперечное сечение в мм.кв.;
- 380 — Номинальное напряжение в 380 В.
Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!
Маркировка российских кабелей:
Обозначение отечественных проводов и шнуров:
Методы прокладки
Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.
Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.
Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.
Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.
Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.
Скрытый вариант
Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.
Расположение под землёй
Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.
Условия эксплуатации
Производители ставят определенные условия, при которых кабель ВВГ может укладываться и эксплуатироваться.
- Монтаж и укладка может производиться при температуре не ниже -15С.
- Эксплуатация в пределах от -50С до +50С.
- При нестандартных ситуациях температурный режим может подниматься до +70С. А при аварийных (краткосрочных) до +80С.
- Влажность – до 98%.
- Радиус изгиба – не менее 7,5 диаметров самого кабеля.
- Срок эксплуатации (гарантированный) – до 30 лет. Практика показывает, что этот срок при правильной эксплуатации может быть в два раза выше.
- Монтаж можно проводить воздушным способом. Но если высота укладки выше 4300 м над уровнем моря, то придется использовать для укладки специальные эстакады.
- В производственных помещениях, где присутствует высокая коррозийная активность, необходимо монтаж проводить в специальных коробах.
