Выбор кабеля и провода СИП по ГОСТ и ТУ.

Достоинства кабелей СИП

Преимущества самонесущих кабелей:

1. Не требуется установка изоляторов и кронштейнов под них на столбах.
2. Сокращение времени монтажа новой магистрали.
3. Безопасность линии электропередачи для обслуживающего персонала. Возможно подключение дополнительных пользователей без обесточивания проводов.
4. Уменьшение ширины полосы прокладки из-за совмещения проводников в единой магистрали. Из-за этого дополнительно сокращается ширина охранной зоны под линией. При прокладке линии через лесные массивы уменьшаются размеры просек.
5. Отсутствие коррозии, в том числе и в условиях морского климата.
6. Пониженная стоимость постройки линии электропередач. Конструкция жил провода способствует снижению реактивного сопротивления, что уменьшает потери электроэнергии при передаче.
7. Исключен перехлест проводов от ветра, как следствие повышается надежность работы и практически исключается риск обрыва.
8. Сокращение вероятности несанкционированного подключения с целью кражи электроэнергии.
9. Возможно применение провода при низких температурах окружающей среды. Внешняя поверхность способствует стеканию воды и мокрого снега и не подвержена обмерзанию.
10. Конструкция провода позволяет вести прокладку по имеющимся столбам, а также по внешней стороне стен зданий и по заборам.
11. Уменьшение расходов на обслуживание. При грамотном расчете и монтаже разница по сравнению с обычным проводом достигает 80%.
12. Увеличенный срок службы.

Выбор СИП для ввода электричества в дом

Чтобы правильно выбрать СИП кабель нужно  определить:

• предназначение ВЛ;
• условия работы, места прокладки проводов и требования безопасности;
• требуемое количество фаз;
• мощность нагрузки.

Основные свойства различных марок СИП кабеля

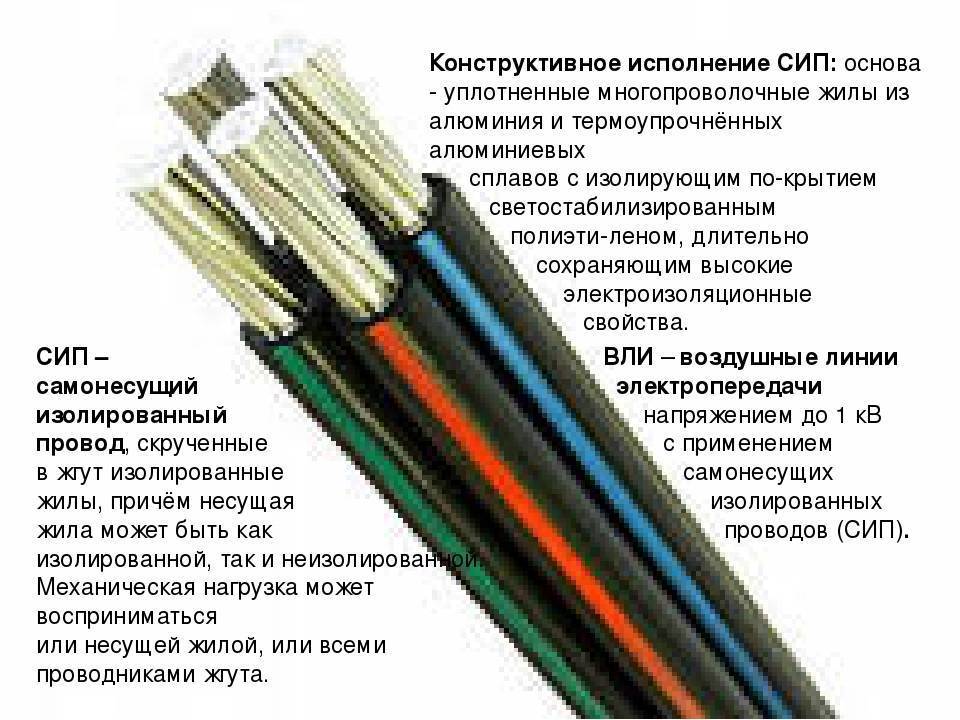

Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:

В СИП-1 нулевая несущая жила со стальным сердечником не изолированнаяВ СИП-2 нулевая несущая жила изолированаКаждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников

Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:

• Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
• Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
• Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.

Внешний вид СИП-5

Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.

К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.

Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.

Сечение жил СИП относительно пропускной мощности

Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.

Ввод электричества в дом СИП сечением 16 мм.кв

Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.

Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.

Таблица параметров СИП-1, СИП-2Таблица параметров СИП-4, СИП-5

Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.

Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.

Полезные советы

Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз

Цветовая раскраска маркировочных рельефных полос должна быть стандартной.

Цветная маркировка жил СИП кабеляРельефная маркировка жил СИП кабеля

Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.

Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.

https://youtube.com/watch?v=Ahjb2-eAIkk

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
7. Улучшение общей эстетики в городских условиях.
8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Разница кабеля ГОСТ и ТУ

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

С одной стороны вроде бы и нет особой разницы по сравнению с ГОСТ. Однако, это позволило производителю начать уменьшать сечение жил, толщину изоляции и т.п. Они попросту выдают технические условия на одну определенную продукцию и прописывают в них то, что им самим требуется. В итоге можно наблюдать вот такую разницу вроде бы одинаковых по названию марок кабелей:

И все эти отступления от ГОСТ, завод прописывал в технических условиях, таким образом якобы не нарушая норм.

Тут применяется два основных способа:

Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.

Второй способ — если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается сечение жил

уменьшается толщина изоляционного слоя

Различия между СИП кабелями ГОСТ и ТУ

СИП кабели (самонесущие изолированные провода) являются одним из наиболее популярных типов кабелей для систем передачи данных и электроэнергии

При выборе СИП кабеля для использования в различных промышленных и строительных проектах, важно учесть, что существует два варианта этого кабеля: по ГОСТ и по ТУ. Несмотря на сходство в названиях и функциональности, эти два вида кабеля имеют несколько различий, которые следует учитывать при выборе

ГОСТ (Государственный стандарт) — это набор требований и правил, разработанных государственными органами и применяемых в России. Кабели, соответствующие ГОСТ, должны соответствовать определенным техническим характеристикам и нормам качества, указанным в стандарте.

ТУ (Технические условия) — это документ, разработанный конкретным предприятием или организацией и определяющий требования к продукции. Кабели, соответствующие ТУ, должны соответствовать указанным в документе спецификациям, изложенным производителем.

Одной из главных различий между СИП кабелями ГОСТ и ТУ является то, что ГОСТ является применимым и обязательным стандартом в России, в то время как ТУ — это документ, разработанный отдельным производителем и может быть применен только внутри предприятия.

Другим важным различием является возможность сертификации. Так как ГОСТ является обязательным стандартом, все кабели, соответствующие этому стандарту, должны быть сертифицированы в соответствии с требованиями российской системы сертификации. В случае с ТУ кабелями, производитель самостоятельно определяет необходимость и возможность сертификации.

Кроме того, стандарт ГОСТ обычно более формализован и подробен, поскольку разрабатывается государственными органами. Технические условия производителя могут быть менее подробными и специфическими.

Важно отметить, что главным критерием при выборе СИП кабеля является его качество и соответствие техническим характеристикам, а не ГОСТ или ТУ. В случае если СИП кабель, соответствующий ТУ, имеет лучшие характеристики и качество по сравнению с кабелем, соответствующим ГОСТ, может быть разумным выбрать кабель по ТУ

Сравнение СИП кабелей ГОСТ и ТУ
Критерий
СИП кабель по ГОСТ
СИП кабель по ТУ

Применимость
Обязателен при использовании в России
Может быть ограничен применением внутри предприятия

Сертификация
Обязательна в России
Может быть опциональной

Уровень подробности
Более формализован и подробен
Может быть менее подробным и специфическим

В итоге, при выборе СИП кабеля, необходимо учитывать как требования ГОСТ, так и ТУ

Важно также обратить внимание на качество и технические характеристики кабеля, а также его применимость для конкретного проекта

Кабель по ГОСТ

Тогда вопрос — в чем же выражается тот самый ГОСТ кабеля? После того, как завод ТУ по какому-либо кабелю, завод сообщает об этом государству. А государство, в свою очередь, отвечает: «Хорошо, мы видим ваши технические условия(ТУ). Но у нас свои представления о кабеле ВВГнг 3х2,5. Мы хотим, что там была такая-то медь, такие-то материалы, они выдерживали такие-то условия и так далее. Ваш кабель будет отвечать наших государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш кабель будет выполнен по ГОСТ стандарту».

Что это означает? Получается, что любой кабель соответствует ТУ, но не любой ТУ соответсвует ГОСТ. ПОэтому, если на этикете написано «ТУ №. «, не спешите ругаться и возмущаться — ТУ должен быть у любого кабеля.

Переживать сразу не стоит по двум причинам. Во-первых, 2,5 мм — это квадратное сечение, то есть площадь среза. Если вы решили померить диаметр линейкой(хотя лучше, конечно, использовать для этой цели штангенциркуль), полученное значение нужно возвести в квадрат и умножить на 0,785.

Проще говоря, квадратное сечение провода = Sкр=0,785d 2 , где d — это диаметр кабеля. Но даже, если вы теперь будете мерить кабель правильно, на выходе может получится значение для кабеля 2,5 например 2,3. Вы воскликнете — меня обманывают! Но на самом деле это опять не так. Чтобы разобраться глубже в этом вопросе, мы обратимся к одному из ГОСТ, которому должны соответствовать кабели. Для этого изучим ГОСТ 22483-77.

В данном документе описано, каким требованиям должен отвечать кабель, чтобы гордо носить имя ГОСТа. Документ состоит из 14 страниц, но нас, по сути интересует всего две: страница №1 и страница №7.

Как Вы видите, в законе достаточно четко обозначено допущение в фактическом сечении жилы. Но при условии, что сопротивление соответствует всем нормативам. Давайте еще раз тезисно разберем все вопросы, которые часто возникают по поводу ТУ и ГОСТ кабеля.

Как отличить кабель ГОСТ от ТУ?

Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC. Возьмем, для примера, кабель завода КОНКОРД. На этикетке мы не видим обозначения ГОСТ. Но на этикетке присутствует маркировка EAC. А это означает, что данный кабель соответствует нескольким десяткам нормативов, в том числе и всем необходимым ГОСТам. Также мы видим, что на кабеле указан ТУ.

Помимо этикетки, соответствующая маркировка должна быть на самом кабеле — маркировка завода, маркировка ТУ завода, знак EAC, и, возможно еще и ГОСТ на саму марку кабеля.

Я взял линейку и померил диаметр кабеля 3х2,5, а у меня получилось 1.8. Почему так?

Как мы уже и говорили, у кабеля всегда указывается сечение. А в случае замера линейкой или штангенциркулем Вы получаете диаметр кабеля. Вы можете, либо преобразовать его по формуле Sкр=0,785d 2 (это упрощенный вариант оригинальной формулы) или же воспользоваться таблицой соответствия. В данном случае, как видно из таблицы, сечение Вашего кабеля полностью соответствует фактическому.

Мне обещали кабель ГОСТ, но в два раза дешевле, чем у Вас. Почему у Вас так дорого.

К сожалению, мы вынуждены отметить, что на рынке кабеля есть достаточно много недобросовестныъх производитлей кабеля, которые ставят отметку EAC, хотя на самом деле никакой сертификации они не проходили. Также на рынке встречаются подделки известных брендов, таких как КОНКОРД и СЕВКАБЕЛЬ. Поэтому мы бы не рекомендовали гнаться за ценой. Это может очень дорого обойтись в итоге.

Что такое СИП кабели ГОСТ и ТУ

СИП кабели – это кабели сигнализационные информационно-проводящие, которые используются для передачи сигналов и данных в различных системах передачи информации. СИП кабели обладают высокой пропускной способностью и низкими потерями сигнала, что делает их незаменимыми в сфере связи и сетевых технологий.

ГОСТ и ТУ – это два стандарта, которые регламентируют требования к производству и эксплуатации СИП кабелей.

ГОСТ (государственный стандарт) – это стандарт, устанавливаемый государством и обязательный для всех производителей, которые хотят выпускать кабели на территории России. ГОСТ позволяет гарантировать качество и соответствие кабелей определенным требованиям, установленным в государственных стандартах.

ТУ (технические условия) – это стандарт, разработанный производителем самостоятельно или в соответствии с требованиями заказчика. ТУ может быть применимо только к конкретной партии кабелей и не является обязательным для всех производителей.

СИП кабели, выпускаемые в соответствии с ГОСТ, обязаны пройти ряд испытаний, чтобы удостовериться в их безопасности и соответствии требованиям стандарта. Обычно ГОСТ кабели имеют соответствующую маркировку, на которой указывается номер ГОСТ и все данные производителя.

Кабели, произведенные по ТУ, не обязаны проходить все испытания, указанные в ГОСТ, так как ТУ может быть более подробным и учитывать особенности выпускаемой продукции. Но отсутствие ГОСТ маркировки влияет на доверие потребителей и не позволяет гарантировать исполнение всех требований стандарта, что может привести к непредвиденным ситуациям при эксплуатации.

При выборе СИП кабелей следует обращать внимание как на их маркировку, так и на соответствие требованиям ГОСТ. Купить кабели с маркировкой ГОСТ считается более надежным и гарантирует соответствие кабелей установленным стандартам

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

• в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
• сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
• сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
• полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением: СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ, СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ. Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

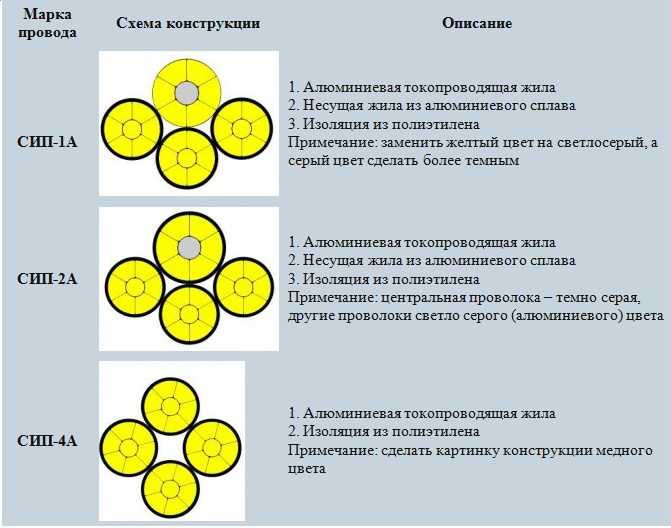

1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.
2. СИПТ-2 и СИП-1А — изолированы все нити;

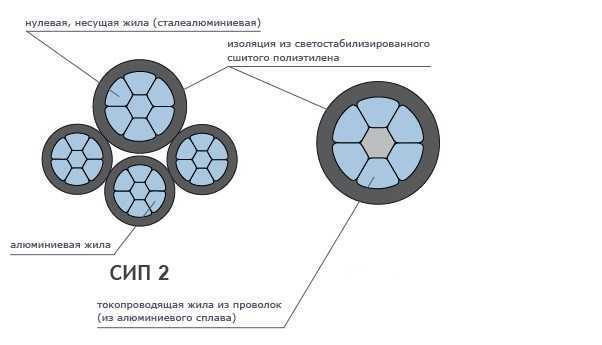

3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Какие можно сделать выводы?

Реалии современного рынка диктуют собственные условия. Изготовители вынуждены экономить на материалах и технологиях производства кабельно-проводниковой продукции. Так на прилавки магазинов попадают провода с заниженным сечением из меди с примесями или непонятного сплава.

Для проводки обычно выбирают многопроволочный кабель марки NYM и ВВГ. Что остается делать покупателю? Выбирать кабель в проверенных магазинах, в которых продукция представлена от добросовестных и хорошо известных производителей.

Кабель от компании «Димитров Кабель» в эксплуатации.

Как уже было сказано выше, сегодня на рынке обитает большое количество недобросовестных изготовителей, чьи кабели покупают, но потом сильно разочаровываются. Поэтому вы должны понимать, чей товар вы держите в руках. Даже провод ТУ, изготовленный надежной компанией с честной и незапятнанной репутацией, будет лучше кабеля «ГОСТ», выпущенного сомнительным изготовителем.

Провода в квартиру или на производство обязательно должны быть с честным ГОСТ.  Если кабель нужен под неответственные работы, то можно обойтись и ТУ, но всегда берите провод с серьезным округлением сечения в большую сторону.
