Технические и эксплуатационные характеристики
Силовой кабель АВБбШВ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 90% (при температуре до 35° С).
Предельная длительно допустимая температура нагрева жил кабелей в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил кабелей в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.
Кабели АВБбШв в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно. Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей марки АВБбШв – 10 Dн, многожильных – 7,5 Dн (Dн – наружный диаметр кабеля).
Строительная длина кабелей для сечений основных жил:16 – 70 мм2 – 450 м;95 – 120 мм2 – 400 м;150 мм2 и выше – 350 м.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 – 4,0 мм2 – не менее 10 МОм, 6 мм2 – не менее 9 МОм, 10 – 240 мм2 – не менее 7 МОм.
Гарантийный срок эксплуатации кабеля АВБбШв – 5 лет, срок службы – 30 лет.
Область применения
Данный силовой кабель используется при передаче электрического тока в стационарных установках, работающих при номинальном напряжении 1000 В и частоте тока 50 Гц. Провод нередко применяется в установках, подключаемых к источнику постоянного напряжения, величина которого может достигать 2400 В.
АВБбШв может эксплуатироваться в разных условиях. Объекты с установками можно размещать на суше, озерах и реках. Высота над уровнем моря не должна превышать 4000 м. Возможна прокладка кабеля в специальных траншеях разной коррозийной активности, при условии, что вы снизите до минимума нагрузку на растяжение.
Провод можно использовать как в сухих, так и в помещениях с повышенным уровнем влажности, включая производственные цеха, коллекторы, шахты, полуэтажи кабельного типа, каналы и даже затопленные сооружения.
Наконец, возможна прокладка по воздуху, что позволяет защитить линию электропередач при наличии опасности повреждений во время эксплуатации. Кабель может использоваться в помещениях с повышенной пожарной опасностью, а также на взрывоопасных участках.
Где применяется АВБбШВ
Область использования этого вида проводника довольно широка.
Зачастую, в силу своих качественных характеристик, кабель АВБбШВ находит своё применение в местах высокой вероятности механических повреждений.
Таких, как:
- здания и строения, относящиеся к классу опасных по взрывам и пожарам;
- в местах с большим содержанием влаги – шахтные предприятия, места сбора сточных вод, туннельные выработки;
- в экстремальных климатических зонах;
- при прокладке воздушных линий электропередач с вероятностью получения механических деформаций;
- при прокладке проводника в земле, необходимо учесть и исключить возможность растяжения.
Мы рассмотрели промышленное применение АВБбШв. Теперь разберёмся с использованием данного изделия в нашей с вами повседневной жизни. Кабель АВБбШВ доказал свою надёжность, практичность, долговечность.
Очень часто на нем останавливают свой выбор при проведении линии к частному домостроению, особенно если линию тянут под землёй. Широко используют при работах по монтажу проводки внутри помещений.
Если вы остановили свой выбор именно на этом виде проводника, необходимо произвести предварительные вычисления величины сечения кабеля по силе тока и мощности.
Жилы должны с запасом справляться с нагрузкой от бытовых устройств.
Особенности монтажа
В связи с большим весом кабеля и его жёсткостью, прокладка выполняется путём размотки со специального барабана. Провод укладывается в траншеи или на оборудованные эстакады. На дно траншеи предварительно насыпается подушка из утрамбованного песка, с толщиной слоя до 100 мм.
Поверх провода также насыпается слой песка до 70 мм. Сверху трасса закладывается кирпичом и обозначается сигнальной лентой. Указанные меры связаны с необходимостью защиты трассы от повреждений при возможном выполнении земляных работ.
Также читайте: Технические характеристики кабеля – КВВГ
Для подключения кабель следует разделать, сняв изоляционный слой и защитное покрытие из стальной ленты. Чтобы обеспечить герметичность соединения, стыковка выполняется с помощью:
- стальной или ПВХ воронки;
- резиновой перчатки;
- поливинилхлоридных лент и термоусадочных трубок.
Бронированный и изоляционный слои снимаются на определённом расстоянии, выбираемом по специальной таблице, учитывающей характеристики кабеля.
Области употребления
Описываемая модификация электрокабеля получила широкие области употребления. Согласно стандартам и рекомендациям, кабель АВБбШв может использоваться в:
различных зонах с тропическим, сухим, умеренным климатом;
пожаро- и взрывоопасных помещениях;
местах увеличенной влажности с прокладыванием как по горизонтали, так и по вертикали (шахты, туннели, коллекторы и пр.);
воздушном пространстве при существующей опасности механических или иных повреждений электросети;
земле (процесс эксплуатации исключает растягивающие усилия);
водных глубинах (озерах, реках).
Технические характеристики силового кабеля обеспечили его широкое применение в повседневных бытовых условиях. Положительные отзывы собрала практика подземной прокладки к жилому дому.
Несмотря на хрупкость алюминиевых жил, проводник часто употребляют при монтаже электропроводки на даче или в загородных домах. Надежные эксплуатационные качества продукт демонстрирует на больших высотах (до 4000 м выше уровня моря).
Популярность кабеля АВБбШв обусловлена демократической стоимостью изделия. Аналоговый продукт с медными токонесущими жилами (ВБбШв) обходится в 3–4 раза дороже.
Обратите внимание на точный расчет сечения проводника по мощности используемых электроприборов. Тогда жилы смогут выдерживать необходимые токовые нагрузки, не будут нагреваться и плавить изоляцию
Так удастся избежать коротких замыканий и самовозгорания.
Данные расчетов можно сверить с таблицами. Это позволит определить длительно допустимый ток кабеля АВБбШв. К примеру, модель 4х240-1 кВ выдерживает при монтаже на воздухе 333А, в земле – 337А.
Как выбрать качественный продукт?
Важный момент, на который хочется обратить ваше внимание и разобраться более детально – приобретение качественного кабеля АВБбШв у надёжного и добросовестного производителя данной продукции. Представьте, вы произвели расчёты и пришли к заключению, что для надёжной работы всех потребителей, требуется кабель сечением 18 мм.2 А недобросовестный производитель продаст вам проводник сечением на 12 – 14% меньше нужного значения
Представьте, вы произвели расчёты и пришли к заключению, что для надёжной работы всех потребителей, требуется кабель сечением 18 мм.2 А недобросовестный производитель продаст вам проводник сечением на 12 – 14% меньше нужного значения.
В результате постоянно срабатывающий предохранительный автомат, запах горелой проводки. Это в лучшем случае.
В худшем – сгоревшие бытовые приборы и пожар.
Во избежание всего этого, покупайте бронированный АВБбШв только у проверенных и надёжных производителей.
Посетите форумы, на которых дают рекомендации по выбору предприятия, зайдите к ним на сайты, почитайте отзывы.
К надёжным и добросовестным предприятиям, выпускающим качественную продукцию, относятся:
- ОАО «Кольчугинский завод»
- Завод «Амур кабель»
- АО «Энерго кабель»
- АО «Сев кабель»
- ОАО «Псков кабель»
Перед тем, как приобрести изделие, убедитесь, что диаметр жил совпадает с требуемой величиной, АВБбШВ не имеет наружных повреждений.
И только после этого совершайте покупку.
Это всё, чем мы хотели поделиться с вами в вопросах использования, конструктивных особенностях, выборе завода-изготовителя АВБбШв.
Надеемся, что статья была достаточно информативной и полезной для вас.
Классификация и цена
Производятся различные разновидности кабеля АВБбШв, со следующими дополнительными символами в обозначении:
- ХЛ – в холодостойком исполнении;
- Т – для эксплуатации в условиях тропического климата, с повышенной стойкостью к воздействию плесени;
Также читайте: Для чего нужны электрические изоляторы
Также провод различается по количеству жил – от 1 до 5 и их площади поперечного сечения – в пределах от 1,5 до 240 кв. мм.
Стоимость указанной продукции определяется расценками продающей компании и составляет от 10 до 1000 рублей и более за погонный метр, в зависимости от площади сечения жил и их количества. Для покупателей, приобретающих указанный материал оптом, возможно предоставление скидок.
Конструкция кабеля
Кабель АВБбШв выпускается одножильным или многожильным. Токопроводящие жилы выполнены из алюминиевой или мягкой медной проволоки. Они могут быть однопроволочными и многопроволочными, что соответствует классу 1 и 2. Жилы изолируются ПВХ-пластикатом. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочка кабеля изготовлена из ПВХ-пластиката.
Изоляция одножильных кабелей АВБбШВ может быть любого цвета. Изоляция нулевой жилы должна быть голубого или светло-синего цвета, изоляция жил заземления – двухцветная (зелено-желтой расцветки). Кабели АВБбШв могут маркироваться не только цветом, но и цифрами, начиная с 0. Скрученные изолированные жилы имеют заполнение промежутков между ними. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Кабели АВБбШв с жилами сечением до 25 мм включительно могут быть без заполнения.
Маркировка и расшифровка аббревиатуры
Все производители кабелей маркируют свою продукцию, на внешней изоляционной ПВХ оболочке кабеля АВБбШв методом горячего теснения или специальным принтером наносится надпись. Последовательность букв обозначает:
- А – материал токопроводящей жилы алюминий;
- В – изоляция токопроводящих жил выполнена из полихлорвинила;
- Бб – двойная бронированная оболочка из не оцинкованной стальной ленты;
- Шв – ПВХ шланг в качестве внешней изоляционной оболочки.
Цифры, следующие за этим буквенным обозначением, указывают количество алюминиевых жил и их сечение. АВБбШв 3х25 в этом случае 3 жилы сечением по 25 мм2. Может быть обозначение АВБбШв 3х25 + 1х16 это указывает, что три жилы по 25 мм, четвертая дополнительная 16 мм2. Основные жилы используют для подключения фаз и нейтрального провода, дополнительный провод меньшего сечения подключается к общему контуру заземления.
Для удобства подключения при монтажных работах по требованиям ПУЭ(правила эксплуатации электроустановок) провода в кабеле маркируются цветом изоляции по функциональному назначению. В однофазных сетях:
- Синий, провод используется в качестве нейтрального провода в сети;
- Жила с красной, белой, коричневой или черной изоляцией подключается к фазе;
- Желто-зеленая жила к контуру заземления.
В трехфазных сетях используются кабели с четырьмя или пятью жилами, иногда нейтральный провод совмещают с заземлением. В этих случаях синий или желто-зеленый провод подключают к заземленной нейтрале. В схемах с пятью проводами синий подключается к нейтрале, желто-зеленый к заземлению остальные на фазы (А;В;С).
Конструкция силового кабеля
Разрез показывает его внутреннюю конструкцию, в данном случае, кабель четырехжильный Силовой кабель АВБбШв — бронированное электротехническое изделие с алюминиевыми сердечниками, спрятанными в надежный кожух ПВХ. Маркировка изделия указывает на его специфику его строения и примененные в производстве материалов:
- А — токопроводящая жила выполнена из алюминия;
- В — сердечник укрыт ПВХ-изоляцией;
- Бб — защита из пластинчатой стали (оцинкованной либо не оцинкованной);
- Шв — наличие защитного слоя из отпрессованного ПВХ с добавкой для повышения рабочих характеристик битума и тягучего клеевого состава.
Сердечник из алюминиевой мягкой проволоки расположен по самому центру изделия. Кабели, рассчитанные для использования в электроустановках напряжением 6 кВ, производятся лишь в трехжильном исполнении. Изделия сечением свыше 25 мм2 выполняются только секторной, а также многопроволочной сегментной формы для повышения надежности электромагистрали.
Кабель АВБбШв в секторной формы, изготавливающийся диаметром не менее 25 мм2
Жилы кабеля укрыты изолирующей оболочкой из не поддающегося горению пластиката ПВХ, отличающегося требуемой прочностью и эксплуатационными свойствами. Экранизирующие полоски, выдерживающие до 6 кВ, изготовлены из особого токопроводящего материала, соответствующего основе изоляционного слоя — гуммированной ткани толщиной 0,3 мм либо кабельной бумаги.
Для изготовления металлизированных экранов используется медная фольга толщиной от 0,06 мм либо уложенные друг на друга с небольшим зазором две тонкие полоски меди. Броня кабеля произведена из закрученных спиралью стальных лент с цинковым покрытием. Обеспечивает надежную защиту от всевозможных механических деформаций.
Прослойка-заполнитель представляет собой пару лент, уложенных друг на друга с небольшим запасом. Материал прослойки — ПЭТФ-пленка, ПВХ либо иной материал с аналогичными свойствами. Защитная оболочка изготовлена из не поддающегося горению и не плавящегося пластиката ПВХ, устойчивого к воздействию ультрафиолетовых лучей. Жилы АВБбШв различны по цвету — нулевые имеют голубой цвет, заземляющие — желто-зеленый.
Кабель ВБбШв
Описание кабеля ВБбШв
Кабель ВБбШв из класса силовых с медной жилой, снабжен прочной и негорючей пластикатовой оболочкой, надежной изоляцией; применяется в качестве устройства, передающего и распределяющего электроэнергию в стационарных установках. Оптимальное функционирование — при частоте 50 Гц и напряжении в пределах 0.66 — 1 кВ.
Область применения кабеля ВБбШв
Этот силовой кабель находит широкое применение в промышленности, в строительстве, на стратегических объектах и в быту.
Условия эксплуатации кабеля ВБбШв
Отмечается, что кабель хорошо зарекомендовал себя в составе установок внутри и вне помещений различного класса опасности.
Расшифровка ВБбШв
Аббревиация иллюстрирует структуру кабеля, в которую входят: «В» — поливинилхлоридный изоляционный слой для жил; «Бб» — защитная броня-оплетка в виде пары стальных лент; «Шв» — верхний кожух из ПВХ-материала.
Конструкция кабеля ВБбШв
В структуре данного силового кабеля выделяются следующие слои.
- Токопроводник в виде медной жилы, которая по своей структуре может быть как однопроволочной, так и многопроволочной.
- Жилы «одеты» пластикатовой изоляцией.
- В качестве заполнителя свободного пространства между жилами используется легкий герметик — невулканизированная резина.
- Броня устройства представляет собой двойную ленту из стали (оцинкованной или неоцинкованной).
- Оболочка, покрывающая конструкцию, прочная, ПВХ-пластикатовая.
Технические характеристики кабеля ВБбШв
Unom — от 0.66 до 1 (6) кВ. Номинальная частота — 50 Гц. Pежим работы, t — от -50 °C до +50 °C. Относительная влажность воздуха (при t0 +35 °C) – до 98%; Срок эксплуатации: 30 лет. Гарантия: 5 лет (со дня начала эксплуатации). Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.
Tmax допуст нагрева жил: — в процессе работы: +70 °C; — в аварийном состоянии: до +80 °C. — при коротком замыкании: +160 °C.
Rmin изгиба в процессе прокладки: — для одножильных кабелей — 10 наружных ∅; — для многожильных кабелей — 7,5 наружных ∅.
Строительная длина: — при сечении от 2,5 мм2 до 16 мм2 — 450 м. — при сечении от 25 мм2 до 70 мм2 — 300 м. — при сечении от 95 мм2 и выше — 200 м.
Нагляднее в таблице:
Монтажные работы
ВБбШв нежелательно подвергать сильному механическому воздействию во избежание деформации и повреждений. Прокладывать его разрешается практически по любым трассам, в том числе наклонным. В закрытом пространстве, в помещениях специального назначения (метрополитен, бункеры, склады), по воздуху, в пожароопасных местах (шахты) монтировать можно
В грунт укладка возможна лишь при соблюдении надлежащих мер предосторожности. При одиночном типе прокладки горение не поддерживается
Обозначение в нормативных документах
Производство данного вида кабеля в РФ регламентировано ГОСТ 15150-69 и 1508-78. Коды ОКП для изделий следующие: для рассчитанных на 0.66 кВ — 35212241; для рассчитанных на 1 кВ — 35337131.
Расчетная масса кабеля ВБбШв
| Число жил и номинальное сечение, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг |
| 346 423 569 703 953 1306 1899 2437 3342 4320 5618 6901 8438 10206 1306 | ||
| 1.5 2.5 4 6 10 16 25 35 50 70 75 120 150 185 240 | 14.3 15.4 17.6 18.9 21.0 23.5 27.8 30.6 35.4 38.0 42.0 45.6 49.4 53.4 59.8 |
Пожарная безопасность
В составе ВБбШв находятся негорючие пластикатовая оболочка и изоляция, часто используется в помещениях промышленного и бытового назначения с повышенным уровнем требований к пожарной безопасности. При правильном монтаже он не распространяет пламени и не образует дыма.
Способы монтажа
Данный тип кабелей в электрической сети монтируется разными способами:
- В воздухе по кабельным конструкциям и эстакадах.
- В земле и кабельных тоннелях под землей.
В современной электроэнергетике широко распространен 2-й способ прокладки кабелей АВБШв и АВБбШв. Такое преимущество объясняется факторами:
- Удешевление монтажных работ.
- Исключение природных воздействий в виде снега, дождя и солнца.
- Уменьшение коррозийных процессов.
- Исключение возможности возгорания.
- Эстетичность трассы, так не портится вид благоустройства.
Но, несмотря на все положительные аспекты, кабели АВБШв и АВБбШв имеют свои отличительные особенности. Чтобы разобраться в них необходимо рассмотреть технические характеристики.
Область применения
Область применения АВБбШв представляет наибольший интерес и наличие дополнительных ограничений по применению. Силовой кабель АВБбШв согласно нормативно-технической документации применяется в следующих условиях:
- климатическое исполнение: тропики, сухой, умеренный;
- на пожаро- и взрывоопасных объектах;
- в помещениях с высоким уровнем влажности (коллектор, тоннель, шахта);
- Угол наклона кабельной трассы не ограничивается. Прокладывается как на горизонтальной, так и на наклонной поверхности;
- На воздушных участках электрической сети при риске получения механических повреждений;
- Допускается укладка в грунте/в земле при условии отсутствия механических растяжений.
Вышеперечисленные условия эксплуатации и технические характеристики кабеля АВБбШв показывают практически неограниченные пределы применения кабеля. Дополнительные уточняющие указания: наличие в обозначении буквенного индекса «Т» (тропическое исполнение) подразумевает устойчивость к процессам разложения биологически активных компонентов (плесень и т.д.).
Силовой кабель АВБбШв используется для питания жилых и бытовых помещений, хорошо подходит для укладки под землей к жилым помещениям (см. рисунок). Широкое применение линий с алюминиевыми жилами нашло в электроснабжении жилых зданий и дачных участков, не смотря на хрупкость алюминия. Массовое распространение связано с низкими ценами на продукцию. Существующая аналогичная модификация ВБбШв с медными жилами в 3-4 раза дороже алюминиевых проводников. Кабель АВБбШв экономичен в перерасчете на денежные единицы.
При выборе проводника данного типа на первом этапе необходимо провести расчет для выбора нужного сечения кабеля по токовым параметрам и заданных мощностей нагрузки. Это позволяет повысить надежность бесперебойного питания электроприборов и устранить риск перегрузки.
Конструктивные параметры
Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице.
| Число жил | Номинальное сечение жилы, мм2 | |||
| Номинальное напряжение кабеля, кВ | ||||
| 0,66 | 1 | 3 | 6 | |
| 2,3 и 4 | 4-50 | 6-240 | 6-240 | – |
| 3 | – | – | – | 35-240 |
Для четырехжильных кабелей наибольшее номинальное сечение жил – 185 мм2.
Кабели на напряжение 3 и 6 кВ изготовляют только трехжильными. Двухжильные кабели должны иметь жилы одинакового сечения. Трех-, четырех- и пятижильные кабели должны иметь все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Шестижильные кабели должны иметь четыре жилы равного сечения и две жилы меньшего сечения.
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления должны соответствовать указанным в таблице.
Номинальные сечения жил, мм2
| Основные | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| Нулевые | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 35 | 50 | 50 | 70 |
Токопроводящие жилы могут быть однопроволочными и многопроволочными в соответствии с таблицей и должны соответствовать классам 1 и 2.
| Наименование жилы | Номинальное сечение жилы, мм2 | |||
| круглой | фасонной | |||
| медной | алюминиевой | медной | алюминиевой | |
| Однопроволочные жилы | 1,0-50 | 2,5-240 | 25-50 | 25-240 |
| Многопроволочные жилы | 16-240 | 25-240 | 25-240 | 25-240 |
Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2 должны быть круглой формы. Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы.
Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.
Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.
Токопроводящие жилы изолируются в зависимости от марки ПВХ-пластикатом или полиэтиленом. Действующим стандартом предусмотрено выполнение изоляции из сшитого полиэтилена (обозначение Пв).
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку. Изоляция нулевых жил должна быть голубого (светло-синего) цвета.
Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки), при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции, а другой – остальную часть.
Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировка цифрами производится тиснением или печатанием. Высота цифр – не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм.
Изоляция одножильных кабелей может быть любого цвета.
Толщины изоляции кабелей, мм
| Номинальное напряжение, кВ | Номинальное сечение жилы, мм2 | Изоляция из полиэтилена или поливинилхлоридного пластиката | Изоляция из сшитого полиэтилена |
| 0,66 | 1-2,5 | 0,6 | 0,7 |
| 4 и 6 | 0,7 | 0,7 | |
| 10 и 16 | 0,9 | 0,7 | |
| 25 и 35 | 1,1 | 0,9 | |
| 50 | 1,3 | 1,0 | |
| 1 | 1-2,5 | 0,8 | 0,7 |
| 4-16 | 1,0 | 0,7 | |
| 25 и 35 | 1,2 | 0,9 | |
| 50 | 1,4 | 1,0 | |
| 70 | 1,4 | 1,1 | |
| 95 | 1,5 | 1,1 | |
| 120 | 1,5 | 1,2 | |
| 150 | 1,6 | 1,4 | |
| 185 | 1,7 | 1,6 | |
| 240 | 1,9 | 1,7 | |
| 3 | 6-240 | 2,2 | 2,0 |
| 6 | 10-240 | 3,0 -для полиэтилена | 3,0 |
| 3,4 – для поливинилхлоридного пластиката |
Скрученные изолированные жилы должны иметь заполнение промежутков между ними.
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции.
Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала.
Для кабелей на напряжение до 3 кВ включительно допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги.
Номинальные толщины оболочек из ПВХ-пластиката должны соответствовать категории Обп-2

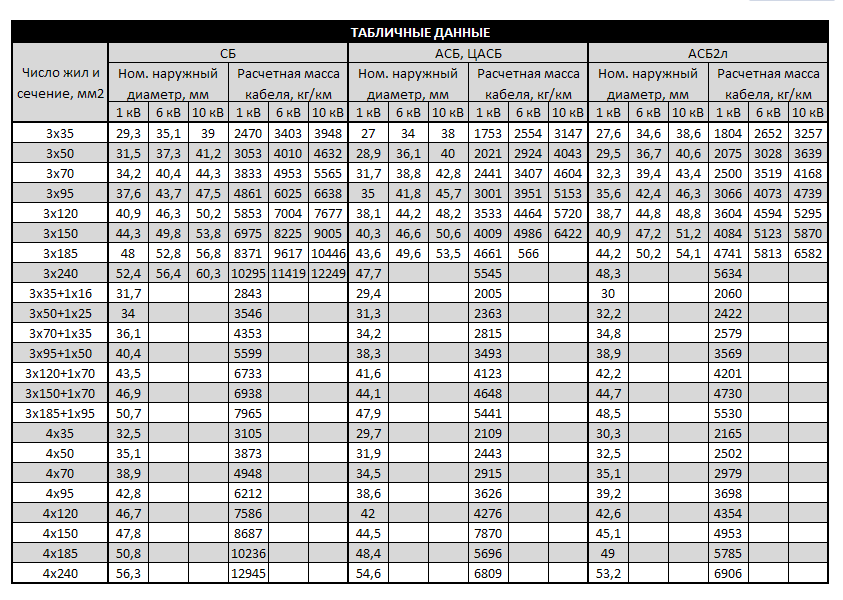

Справочные значения наружных диаметров и масс кабелей отдельных типоразмеров указаны в таблицах
С учетом значительных допусков реальные значения могут отличаться на 5-10% в меньшую или большую сторону.
На пластмассовой оболочке или защитном шланге не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.
Кабель АВБбШв по выгодным ценам
Описание кабеля АВБбШв
АВБбШв — электромеханическое изделие из группы силовых бронированных кабелей, с алюминиевой жилой, имеющих ПВХ-пластикатовую оболочку.
Область применения кабеля АВБбШв
Этот вид кабеля активно применяется в строительстве, промышленности, для бытовых работ. Он прокладывается, как правило, в земле и рассчитан на передачу тока под номинальным напряжением от 0.66 до 1 кВ.при частоте 50 Гц.
Информация по приобретению кабеля АВБбШв
Спешите приобрести электромеханические изделия высочайшего качества, реализуемые проектом «RuCabel»!
Мы предлагаем АВБбШв по приятным ценам.
Условия эксплуатации кабеля АВБбШв
Силовой кабель отлично работает в любых условиях, в том числе взрыво- и пожароопасных, поэтому его иногда используют даже в помещениях спец. назначения. Он довольно прочен и практически негорюч, однако не терпит сильных растягивающих воздействий.
Расшифровка кабеля АВБбШв
Аббревиатура изделия обозначает следующее:
«А» – перед нами кабель с жилой-токопроводником из алюминия;
«В» – заключенной в изоляцию ПВХ;
«Бб» – снабжен броней из удвоенной стальной ленты;
«Шв» – и защитным кожухом из выпрессованного ПВХ-материала с добавлением битума и вязкого клейкого состава.
Конструкция кабеля АВБбШв
Рассмотрим конструкцию послойно.
- В центральной части находится жила, проводящая ток. Она алюминиевая, мягкая, с круглым сечением (для кабелей, рассчитанных на 6 кВ, характерны жилы, сплетенные из трех проволок).
- Жилы заключены в изолирующие оболочки; для этих целей применяется негорючий, светоотражающий и довольно прочный ПВХ-пластикат.
- Экранирующие прослойки (металлические или пластикатовые, с обмоткой из бумажного электропроводника) — только для изделий, рассчитанных на напряжение сети 6 кВ.
- Броня. Состоит из стальных оцинкованных лент, скрученных спирально.
- Заполнитель-прослойка (в ее роли могут выступать пленка ПЭТФ, пластикат или иной материал со схожими свойствами.
- Защита в виде кожуха (ПВХ-пластикатовый, негорючий, стойкий к УФ).
Технические характеристики кабеля АВБбШв
Uном — 0.66, 1, 3 и 6 кВ.
Номинальная частота — 50 Гц.
Режим работы, t — от -50 °C до +50 °C.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.
Tmax допуст нагрева жил для устройств:
– в процессе работы: до +70 °C;
– в аварийном состоянии: до +80 °C.
– при коротком замыкании: до +160 °C.
Rmin изгиба в процессе прокладки:
– для одножильных устройств ≈ 10 наружных ∅;
– для многожильных устройств ≈7.5 наружных ∅;
Строительная длина
– при сечении 1.5- 16 мм2 — 450 м.
– при сечении 25 -70 мм2 — 300 м.
– при сечении от 95 мм2 – 240 мм2 — 200 м.
Нагляднее в таблице:
Монтажные работы
Монтировать силовой кабель АВБбШв можно как внутри помещений, так и по стенам, а также в толще грунта, на сложных участках (канализация, шахты, метрополитен, траншеи и проч.), при соблюдении допустимого радиуса изгиба и при определенной температуре среды. Сильная деформация изделию противопоказана.
Обозначение в нормативных документах
Данный силовой кабель производится в РФ на специализированных заводах по выпуску электромеханических изделий в соответствие с ГОСТ 16442–80.
Расчетная масса для кабеля АВБбШв
| – 407 464 551 702 – 456 529 639 833 1002 1224 1491 1810 2133 2503 2934 3659 – 511 – | |
| 2 × 4 2 × 6 2 × 10 2 × 16 2 × 25 3 × 4 3 × 6 3 × 10 3 × 16 3 × 25 3 × 35 3 × 50 3 × 70 3 × 95 3 × 120 3 × 150 3 × 185 3 × 240 4 × 4 4 × 6 4 × 10 | 327 365 457 536 685 360 407 511 621 812 979 1199 – – – – – – 404 461 589 |
Пожарная безопасность кабеля АВБбШв
Кабель АВБбШв, снабженный негорючей пластикатовой оболочкой, практически не подверженной горению и не выделяющей дыма, часто проводится в помещениях промышленного и бытового назначения, где требования к пожарной безопасности повышены.
Лучшие производители и аналоги
Среди надежных отечественных производителей кабеля АВБбШв можно выделить:
- ОАО «Иркутсккабель»;
- ООО «Камский кабель»;
- АО «Завод «Чувашкабель»;
- ООО «Сарансккабель»;
- Завод «Кавказкабель»;
- «Рыбинсккабель СП»;
- ООО «ГК «Севкабель»;
- АО «Цветлит».
Наиболее популярными аналогами АВБбШв являются:
- АпвБбШв – оболочка производится из сшитого полиэтилена;
- АВБбШвз – заполнение между жилами из резиновой невулканизированной смеси;
- АВВБГ – без защитной оболочки;
- АВБбШвнг – негорючее изделие;
- приставка ls указывает на низкое выделение дыма при горении и минимальную токсичность;
- ПвБбШв – изоляция из силаносшиваемого полиэтилена.
Однако область применения перечисленных изделий частично отличается.
Алюминиевый силовой кабель АВБбШв является универсальным проводником, подходящим для различных условий эксплуатации
При этом важно соблюдать все перечисленные условия и рекомендации, избегать существенных перегибов, подбирать правильное сечение и форму жил в зависимости от мощности используемого оборудования
