Подключение диммера к светодиодной ленте

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

Обратите внимание! В данной ситуации выходной ток сохраняет свою стабильность, причем на самом оптимальном уровне. При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений

Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными

Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

появлению неприятных зрительных ощущений;
развитию головных болей;
повышению усталости;
падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Трехцветный светодиод 5050 и собранная на нем лента

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

методу управления;
способу монтажа и расположению;
дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Встраиваемый и накладной диммеры с поворотной ручкойКупить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Диммер с сенсорным управлениемКупить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Купить

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Встраиваемый и накладной светорегуляторы для крепления на стене

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

Включение по таймеру (имитация присутствия хозяина).
Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
Режим светомузыки (используется встроенный микрофон).
Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
Входы для подключения внешних датчиков (тревожных, света и пр.).
Возможность самостоятельного программирования.

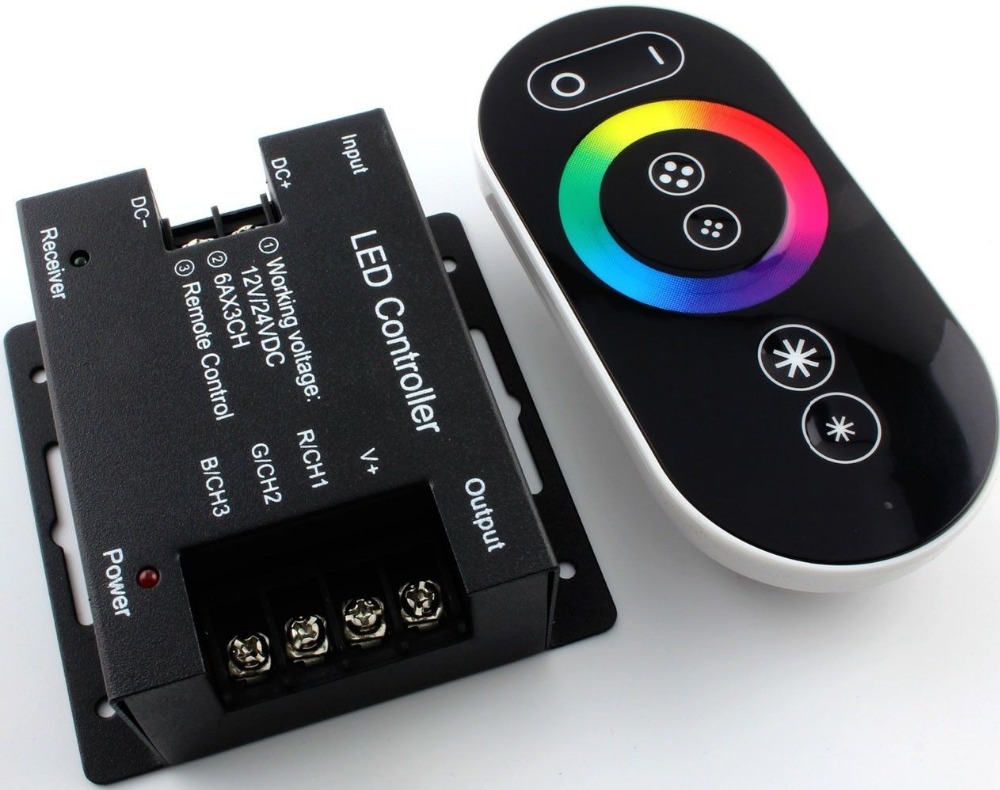

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Правила выбора настольного источника света

При выборе лампы на светодиодах следует учитывать ряд тонкостей, которые позволят остановиться на лучшем варианте. Рассмотрим основные параметры, которые следует учитывать при выборе подходящего варианта настольной лампы.

На что смотреть в первую очередь?

В первую очередь важно уделить внимание техническим характеристикам светодиодной лампочки, выбрав наиболее подходящие для ваших целей. Сначала нужно определиться с предназначением – оно укажет на необходимую мощность, размеры и прочие технические параметры. С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

Сначала нужно определиться с предназначением – оно укажет на необходимую мощность, размеры и прочие технические параметры. С яркостью, требуемой для конкретных целей, поможет определиться сравнительная таблица с привычной лампой

Стоимость при выборе вторична. Конечно, если говорить о дорогущем дизайнерском светильнике, продающемся в единственном экземпляре, то не каждый желающий рискнет выложить за него кругленькую сумму в евро.

Следует помнить, что чем больше параметров в лампе поддаются регулировке, тем круче. Но это прямо влияет на ее стоимость. Поэтому при нежелании тратить слишком большую сумму, следует сразу же определиться с набором опций.

Что касается результата, то простенький прибор будет освещать поверхность не хуже аналога из новой коллекции известного бренда

Еще при выборе желательно учесть такие моменты:

материал абажура – следует подбирать исходя из стиля в комнате и возлагаемых на лампу функций;
тип света – рассеянный подойдет для создания антуража, а направленный для освещения поверхности рабочего стола;
материал корпуса – металл, пластик и дерево являются самыми используемыми вариантами;
форма и цвет– зависит от вкуса потребителя, но на функциональность этот параметр не влияет;
габариты – ценным является возможность менять высоту, угол наклона изделия.

Подбирая модель, следует обратить внимание, чтобы лампочка не выходила за корпус прибора. Хорошо, когда свет отражается от внутреннего покрытия плафона

Поэтому важно, чтобы такая поверхность у выбранной лампы имелась

Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник

Поэтому важно, чтобы такая поверхность у выбранной лампы имелась. Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник

Правда, это скажется на цене

Важным показателем при покупке является репутация производителя – чем она лучше, тем надежнее окажется купленный светильник. Правда, это скажется на цене.

Покупать совершенно неизвестные китайские лампы нежелательно – можно нарваться на низкосортный товар, способный проработать всего 1-3 месяца.

Некоторые компании выпускают конкурентные приборы – до 20 долларов обойдется крутая многофункциональная лампа. Правда, китайские светодиоды по яркости значительно уступают фирменным.

Дополнительные возможности приборов

Настольные светильники в современных реалиях перестают быть просто дополнительной подсветкой. Производители заботятся о том, чтобы придать своему изделию максимум опций, призванных сделать жизнь покупателя более комфортной.

Пользователь привык, что у настольной лампы обязательно должна быть регулируемая высота, определенный градус наклона и поворота – она может гнуться в конкретном диапазоне или всей площади без ограничений

Чтобы опередить конкурентов, компании-изготовители часто оснащают свои лампы немыслимыми функциями.

Среди дополнительных возможностей встречаются следующие:

режим фокусировки – для ПК, для детей, для чтения и прочие;
смена режима по таймеру;
включение по расписанию;
будильник;
регулировка яркости свечения;
другие.

Чем функциональнее товар, тем выше будет его стоимость. Да и набор опций порадует – все, что может пригодиться, сосредоточено в настольной лампе.

Распространенная практика среди последних моделей светильников – встроенный диммер. Большинство не самых дешевых приборов обладает опцией регулировки яркости освещения.

Дистанционные модели

Регулирование и управление при подключении такого типа прибора осуществляется при помощи специального дистанционного пульта, который входит в комплект с самим переключателем. Контроль над лентой осуществляется при помощи радиосигнала или инфракрасного излучения. Но те модели, которые поддерживают управление радиосигналом стоят намного дороже, пульт позволяет регулировать освещение даже тогда, когда пользователь находится за пределами помещения.

Ecola 48Вт/12В, 96Вт/24В ИК

Модель данного регулятора является инфракрасной и дает возможность владельцам самостоятельно выбирать степень яркости и выбирать режим свечения монохромных плат, для удобства управления прилагается пульт. Сигнал поступает за счет инфракрасных лучей, которые исходят из пульта к приемнику. Максимальная нагрузка данной модели регулятора равна 4Ф на один канал, LED — лента подсоединяется к световому регулятору через специально предназначенный для этого штекерный разъем. Прибор подойдет как для монохромных, так и одноцветных лент.

~~Ecola 48Вт/12В, 96Вт/24В ИК~~
Достоинства:

дистанционное управление;
функциональность;
цена очень низкая;
легко монтируется.

Недостатки:

так как устройство работает от пульта с инфракрасным излучением, радиус действия у него небольшой.

APEYRON 300/600 ВТ 12/24В IP20 с пультом

Данная модель подходит для одноцветных плат, регулирование осуществляется при помощи радиочастот, исходящих от дистанционного пульта. Среди ряда функции можно выделить такие как включение, выключение, регулировка яркости, поддерживается ночной режим и режим задержки включения.

~~APEYRON 300/600 ВТ 12/24В IP20 с пультом~~
Достоинства:

наличие различных функций;
качество самой конструкции;
небольшой вес.

Недостатки:

подойдет только для лент, имеющих один цвет;
высокая цена.

Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375

Прекрасная модель регулятора с пультом радиоуправления, имеющим 6 кнопок и сенсорное кольцо для управления. Переключатель прекрасно подойдет для многоцветных лент RGB светодиодами и позволит создать множество различных световых оттенков. Диммер имеет 10 разных программ, которые могут быть установлены со следующей друг за другом сменой цветов. Одним их преимуществ прибора являет то, что его корпус выполнен из металла улучшающего тепловой обмен и не позволяющего перегреваться механизму, а также выступает в качестве хорошей защиты внутренних частей от повреждений. При помощи пульта возможно настроить скорость смены оттенков.

~~Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375~~
Достоинства:

металлический корпус
все действия осуществляются при помощи пульта с сенсорным кольцом
функциональность.

Недостатки:

цена.

LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)

Одна из популярных среди потребителей моделей диммера, имеет высокие показатели мощности(16А). Справляется со всеми системами освещения, оснащена дополнительными усиленными клеймами в комплект также входит сенсорный пульт управления. Конструкция монтируется накладным способом. Возможно управлять сразу четырьмя зонами.

~~LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)~~
Достоинства:

дистанционное управление сенсорное;
высокие показатели мощности;
позволяет контролировать сразу четыре зоны.

Недостатки:

размеры довольно большие;
цена.
