Как установить ДХО на Ford Focus 3 своими руками

Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE

Замок зажигания: +12В – красный ACC – можно не подключать Зажигание – зелёный/жёлтый Стартер – серый/чёрный

Подключения на блоке BCM за бардачком: Масса – чёрный в нижнем разъёме Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме Левый поворот (+) – синий в нижнем разъёме Правый поворот (+) – серый в нижнем разъёме Открытие багажника (-) – белый в верхнем разъёме Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт): водительская – чёрный/жёлтый, 2-ой снизу разъём передняя пассажирская – чёрный/синий, 2-ой сверху разъём правая задняя – чёрный/зелёный, нижний разъём левая задняя – чёрный/оранжевый, 2-ой снизу разъём Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода. 12 Вольт – красный Зажигание – зелёно/жёлтый Стартер – серо/красный АСС – жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге – зелёно/оранжевый.

Стоп – зел/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя – зел/ч и син/ч). ЦЗ (управляется минусом) – чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать – закройте все двери, иначе замки не будут закрываться. Концевики дверей (положительные) – ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный). Концевик багажника там же, где все остальные и тоже положительный – ч/кр.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Дхо форд фокус3 — Сообщество «Светодиодный Тюнинг» на DRIVE2

Так как появился в семье еще один автомобиль, который не был ни как не укомплектован дхо, а китай из поднебесной дорог и как мне показалось совсем не светит, незамедлительно принялись за заказ в китае комплектующих и изготовление классической установки.Линзы 30 градусов, светодиоды один ватт, подложка звезда, шим драйвер был заказан на пробу.

колпачки отфильтров осушителей холодильников, в них линзы залетают прям с щелчком.

Заготовка, примерка.

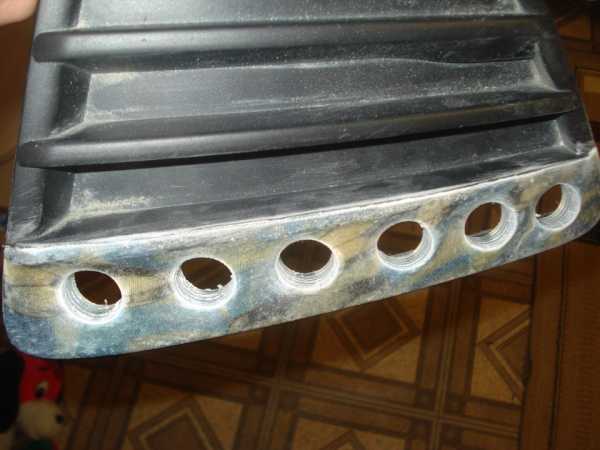

Начинаем хирургическое вмешательство, без него никак.

рабочее поле .

примерка угла и наклона колпачков.

Все на месте угол выбран.

Приступиле к кройке и шитью.Делаем что-то типо маски.

Наносим полиэфирную смолу.

Ну вот и масочка готова.

Грунтуем, красим.

Спаиваем цепочку из 6 последовательно соедененных светиков.

Донор радиатор.

Радиатор распилен.

Примеряем закрепляем.

Вот готовый сэндвич.

драйвер который будет запитывать 6 светодиодов.

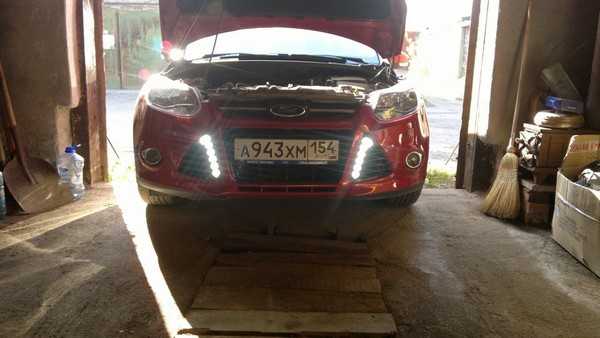

Драйвера помещены в коробочки и закреплены сзади.Вот законченный вид.

Ну и не большой тест.

Питание 14 вольт ток 300 мА, общее потребление 960 мА.

, питает( 1-6) 1 ваттников током 300мА.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

1. ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
2. приличные ДХО до 15W;
3. 100вт – 15вт = 85W энергии будет потребляться меньше.

Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.

Точки подключения сигнализации на автомобиль FORD FOCUS 2008-2011

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Белый/Красный (+)	SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание	Синий/Белый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Коричневый/Желтый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Н/Д
Габаритные огни ( — )	Н/Д
Габаритные огни ( + )	Фиолетовый/Белый (+)	Водительская кик панельилиSJB, (Серый 13-контактный разъем(E), PIN 6, Note #2
ЦЗ Закрытие	Синий/Зеленый (TYPE B)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2
ЦЗ Открытие	Желтый/Фиолетовый (TYPE B)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2
LOCK MOTOR WIRE	Серый/Коричневый (5-wire type)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 6, Note #2
Двери	Зеленый/Фиолетовый (-) N.C.	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 14, Note #2
Вежливая подсветка	Серый/Фиолетовый (+)	Водительская кик панельилиSJB, (Серый 14-контактный разъем(A), PIN 9, Note #2
Открытие багажника	Коричневый (-)	RELEASE SWITCHилиSJB, (Серый 26-контактный разъем(C), PIN 20, Note #2
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	На рулевой колонкеилиSJB, (Черный 52-контактный разъем(B), PIN 41, Note #2
Тахометр	Любой кроме Синий (AC)	Форсунки
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Тормоз SWITCHилиSJB, (Черный 52-контактный разъем(B), PIN 40, Note #2
Отключение штатной сигнализации	Фиолетовый/Коричневый (-) See Note #3	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 8, Note #2
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT, SEE NOTE #1	Замок зажигания TUMBLER

Дистанционный запуск на Фокус 2

При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.

• Сохраняем все ключи от автомобиля
• Не берем деньги за изготовление дополнительного чипа
• Не устанавливаем дополнительных дорогостоящих модулей
• Не понижаем взломостойкость штатного иммобилайзера автомобиля
• Не противоречим требованиям страховых компаний по установке автозапуска
• Не вносим изменения в штатные системы автомобиля

Читать дальше: Как установить сонар на ваз

При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика

Установили на авто StarLine A93 2CAN-LIN

https://youtube.com/watch?v=urU4JPpfn5o

Установка гибких ДХО с функцией поворотника

Установку гибких ДХО вполне можно осуществить самостоятельно без каких-либо сложных инструментов. Желательно ещё до приобретения нужных элементов определиться с тем, как они будут крепиться к фарам.

Помимо самих огней, также потребуются кусачки, нож, изоляция, гнездо предохранителя и дополнительные провода с сечением около 0,5 квадратных мм.

Алгоритм монтажа ДХО своими руками:

1. Отключить фару от бортовой сети автомобиля и вытащить её.
2. Разобрать корпус фары. Для подключения светодиодных ДХО с функцией поворотника надо открыть корпус, отсоединив оптику от пластиковой части. Размягчить герметик между элементами поможет нагрев с помощью фена.
3. Подобрать подходящий способ фиксации ходовых огней на внутренней поверхности фары.
4. По найденной схеме собрать электрическую цепь, которая обеспечит подачу питания на фары. Есть много вариантов таких схем, в которых могут использоваться различные реле, управляющие блоки или тумблеры. Наиболее сложными представляются системы с функцией управляемого бегающего поворотника.
5. Собрать фару и установить её на своё место.

После этого процесс можно считать завершённым. Останется только запустить двигатель и проверить работоспособность ходовых огней

Особое внимание важно уделять моделям с функцией бегущего поворотника, который должен функционировать стабильно и безотказно

Все необходимые операции с гибкими ДХО проводить очень удобно. Их можно резать и укорачивать до нужной длины, создавая необходимую конкретному пользователю систему. При этом надо действовать максимально аккуратно, с соблюдением всех норм безопасности и рекомендаций специалистов.

Установка сигнализации на Ford Focus 3, точки подключения

1. Для снятия подторпедника Ford Focus 3 снимаем левую накладку торпедо (на защелках). Далее отворачиваем 1 саморез крепления подторпедника и снимаем его (на защелках)

2. Разбираем подрулевой кожухFord Focus 3 (1 саморез и защелки). Предварительно необходимо снять заглушку, закрывающую слот ключа.

3. Для доступа к блоку ВСМFord Focus 3 снимаем бардачок. Для этого снимаем правую накладку торпеды, отворачиваем 1 саморез за ней. Далее отворачиваем 2 самореза в верхней части бардачка. Затем снимаем нижнюю накладку блока ВСМ (2 клипсы) и отворачиваем 2 самореза крепления бардачка под ней.

4. Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стеклеFord Focus 3 , светодиод на правой стойке. Сервисную кнопку устанавливаем в любом удобном месте.

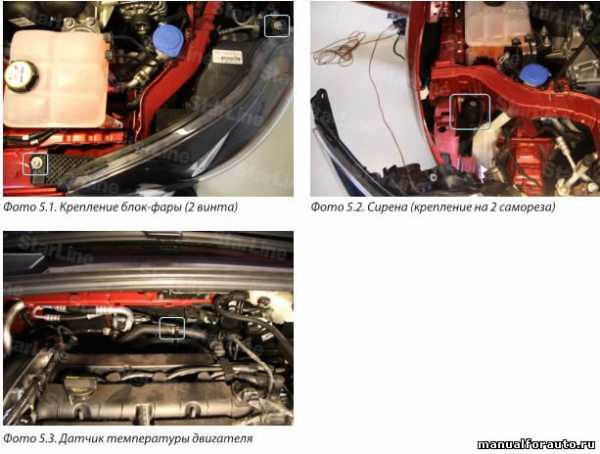

5. Устанавливаем под капотомFord Focus 3 сирену, датчик температуры двигателя. Провода прокладываем через штатный уплотнитель с правой стороны моторного щита. Для установки сирены необходимо демонтировать правую блок-фару (крепление на 2 винта).

6. Блок сигнализации прячем за бардачком.

7. Подключаем массу сигнализации StarLine

за бардачком под болт крепления airbag. 8. Большинство подключений выполняем на разъемах блока ВСМ. Нумерация разъемов приведена на фото ниже. 9. В разъеме С1 подключаем CAN-шину сигнализации. В разъеме С3 подключаем 10. В разъеме С3 блока ВСМ подключаем цепи зажигания, аксессуаров, альтернативного управления ЦЗ и аварийной сигнализацией.

11. Для отключения автосвета и магнитолы после дистанционного запуска выполняем подключение в разъеме С2 к проводу концевика двери водителя согласно Схеме 1 и выполняем программирование доп. канала согласно пункту 16 карты монтажа.

12. Для имитации нажатия педали сцепления (на Ford Focus 3 с МКПП) выполняем подключения в жгуте за блоком ВСМ согласно Схеме 2 и выполняем программирование доп. канала согласно пункту 16 карты монтажа

13. В толстом жгуте над блоком ВСМ подключаем управление стартеромFord Focus 3

14. В разъеме С5 блока ВСМ подключаем питаниесигнализации Старлайн . 15. Для обхода штатного иммобилайзера одеваем рамку модуля обходаBP-03 на замок зажигания 16. Программируем дополнительный канал №2 (дляFord Focus 3 с МКПП и АКПП) и каналы №5 и №6 (дляFord Focus 3 с МКПП) сигнализации согласно Таблице 1 инструкции по установке.

17. Программируем параметры запускаFord Focus 3 (Таблица 2 инструкции по установке).

Программируемая функция Значение функции

№10 — тип двигателя и задержка дистанционного запуска Вариант 2 5 сек.

18. Сигнал педали тормоза, а также стояночного тормоза на данном Ford Focus 3

присутствует в шине CAN. Поэтому на автомобилях с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации, а наFord Focus 3 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе синекрасный провод.

19. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 2311 согласно инструкции по установке.

20. Настраиваем датчик удара и наклона, проверяем работу сигнализации Старлайн

. Сборку салонаFord Focus 3 проводим в обратной последовательности.

www.fordclubrus.ru

Что такое дхо

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Современные ПДД предусматривают обязательное использование дневных огней

Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий

Современные ПДД предусматривают обязательное использование дневных огней. Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий.

Сотрудниками ДПС сегодня может быть законно остановлено транспортное средство, не использующее дневной ходовой огонь. И ответственность владелец автомобиля будет нести за это такую же, как если бы у него не были задействованы ближние фары или ПТФ.

Читать также: Самодельный прибор для поиска скрытой проводки

Огни дневные – общеобязательный элемент в списке стандартного оснащения новых моделей авто. Но это вовсе не значит, что для владельцев подержанных автомашин все потеряно.

Несмотря на то, что для части российских водителей подключение дхо является чересчур дорогим удовольствием, осуществить это возможно без «насилования» семейного кошелька.

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Постоянная работа оптики приводит к тому, что фары быстрее изнашиваются, в итоге такая экономия приводит к еще большим расходам.

А вот реально помочь сэкономить на сервисе можно, подключив дхо по схеме, которую легко внедрить своими руками.

Только самостоятельная схема подключения, желательно чтобы согласовывалась со следующими обязательными правилами:

• дневные светодиоды гаснут априори при задействовании головной оптики («ближнего», «дальнего» света или ПТФ);
• должна быть обязательно предусмотрена возможность отключения дхо с помощью отдельной кнопки, без использования посторонних инструментов;
• ходовой огонь обязан произвольно включаться, как только будет запущен двигатель.

Таким образом, решается вопрос с законом. Инспекторам не к чему будет придраться.

Ford Fusion Фюжик › Бортжурнал › 011 Сигнализация с автозапуском на FUSION (часть 2).

И так, ДОПМОДУЛЬ концевиков.

Эта штуковина принципиальнонужна при установке сигнализации без CAN шины. Модуль нужен для того, что бы сига понимала что происходит с дверьми автомобиля.

Штатные концевики fordов работают немного не так как у остальных автомобилей. Если у Лады на концевиках появляется строгий – 12 (минус 12), то у fordа это не пойми что, какой-то слабый плюс в 0,3 вольта, а потом вообще минус появляется, лабуда в общем, которая сиге вообще не понятна. И если даже попробовать все подключить без допмодуля то получится что при постановке на охрану сига понимает что двери закрыты, но у нас есть режим power-save

, которыйчерез 30 минут отрубает все сигналы

и выключает большинство приборов в авто. Из-за этого на концевиках вовсе пропадает все напряжение и сига просто убеждена, что двери открыты.

В общем, нам все тонкости этой системы совсем не нужны, честно сам сильно не вникал в эти все импульсы и полярности, времени было не много, нужно было поскорее все сделать, чтоб утром в тепленькую машинку садиться, вот. Так что после перерытого инета вдоль и поперек, я нашел схему, плату, и тд.

Это 2 главных источника, которые внесли ясность в то что именно мне нужно получить в конечном результате. Конечно их авторам отдельный поклон и большое спасибо. Начну с общего вида

конечного продукта.

Далее представлена принципиальная схема с источника:

Входы:концевики: четыре двери, багажник; плюс, минус 12V.Выходы:состояние дверей, состояние багажника.Необходимые компоненты: 1. Не большая, печатная универсальная плата. 2. Резисторы: 10кОм — 5 шт. 1кОм — 2 шт. 6,8кОм — 2 шт. 3. Транзисторы КТ3102 — 2 шт. или аналоги. 4. Конденсаторы на 0,1 мкФ 30V — 2шт. (не нашел на 30, поставил на 200V, разницы никакой.) 5. Диоды 208 — 10шт. 6. Клемники парные 5 шт, либо можно сразу напаять везде проводов.

Сумма просто космическая получилась, аж175

рублей. ))) смешно, можно было еще дешевле, но не заморачивался. Паял 2 часа, нижнюю часть платы залил горячим клеем, как изолятором от влаги и пыли.

Так что уважаемые друзья и коллеги, игра стоит свеч, и можно реально с экономить на покупке сиги с CAN шиной. Ради интереса я звонил в одно из многих мест по городу Белгород, где занимаются установкой сиг на fordы и услышал ценник в 2000р

, за изготовление и подключение точно такого же модуля. Надеюсь полезно, пишите. To be continued.

А вот тут читайте первую часть!Часть №1

источник

Схема подключения

Осталось подключить дневные ходовые огни на нашем Форд Фокус 2 так, чтобы они работали согласно нормативным документам (см. раздел «Требования нормативных документов к дневным ходовым огням»). Начнем с тех, что установили рядом с ПТФ или в обрешетку.

Подключение ДХО, выполненных отдельными приборами

Для подключения дневных ходовых огней к бортовой сети нам понадобится пятиконтактное (обмотка и одна группа на переключение) реле с напряжением срабатывания 12 В. Подойдет, к примеру, реле дальнего или ближнего света от любого 12-вольтового автомобиля. Дополнительно покупаем колодку к нему.

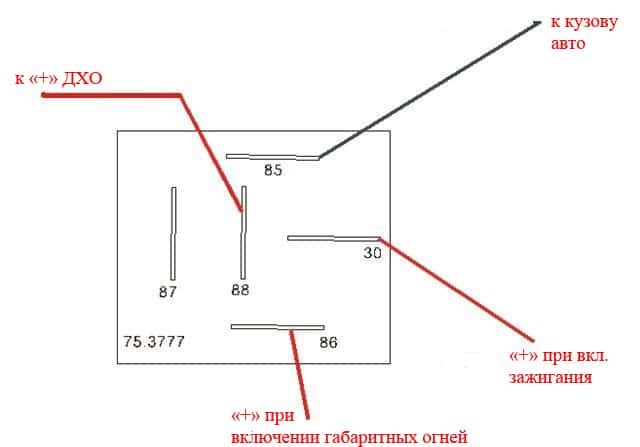

Подключать будем по следующей схеме:

При включении зажигания на выводе 30 реле появляется напряжение. Через нормально замкнутые контакты оно проходит на контакт 88 – ДХО загораются. Как только мы включим габаритные огни или головной свет (он включается с габаритами), на обмотку реле (вывод 86) поступит напряжение, и оно сработает, поскольку второй конец обмотки (контакт 85) постоянно подключен к «массе». Контакты 30 и 88 разомкнутся – ДХО погаснут.

Подключаться будем к блоку наружного освещения. Для этого сначала снимаем панель под ним. Отворачиваем саморез, на фото ниже указанный стрелкой.

Тянем панель на себя в местах, где находятся защелки, они указаны стрелками.

Снятие декоративной накладки

Теперь просовываем руку в щель слева от блока (указан стрелкой). Отжимаем два фиксатора, расположенные по бокам, и выдвигаем блок.

Выдергиваем колодку питания блока. Нас интересуют следующие провода:

Подключаемся к проводам. Сделать это можно простой врезкой, без разрыва основных проводов. Зачищаем с них изоляцию, подпаиваемся (не просто прикручиваем!), изолируем.

Закрепляем реле в любом удобном месте – за блоком управления места достаточно. Для примера выберем место рядом с колодкой питания.

Осталось подключить фонари ДХО. От них отходят по два провода: «минус» и «плюс». Минусовые обычно имеют черный цвет – их соединяем с кузовом автомобиля, используя для этого подходящий винт. Можно, к примеру, взять винт крепления ПТФ или фар головного света. Плюсовые провода соединяем вместе, удлиняем и пробрасываем в салон. Подключаем его к 88 клемме реле. Включаем, проверяем. По этой схеме ДХО будут включаться при включении зажигания и гаснуть при включении габаритов или головного света.

Подключение ДХО на базе ПТФ

Здесь схема включения будет та же, только на 88 контакт реле мы подключаем не провода от ДХО, а провод от ПТФ. Найти его можно на той же колодке блока управления наружным светом. На фото ниже провод подписан как «передние ПТФ». Отключаем его от колодки и подключаем к 88 контакту реле. Ну и не забываем заменить штатные лампочки в противотуманных фарах на более маломощные светодиодные (см. раздел «ПТФ или ближний свет в режиме ДХО»).

Установка GSM-мастер

Опциональный телематический GSM модуль «GSM-мастер» так же был включен в список покупок – дальность связи с брелком хоть и немалая (до 2000 метров), но всё же в критичный момент может оказаться недостаточной, а с информированием о тревожных событиях на телефон и спится спокойнее. Используя возможности гибких программируемых каналов, реализовали дополнительные функции комфорта, которых клиент не имел на предыдущем автомобиле.

В итоге из установочного центра владелец Ford Focus уехал на автомобиле, избавленном от стандартной уязвимости модели, и защищенном надежным противоугонным комплексом, расставшись с умеренной суммой денег, которую не жалко заплатить за собственное спокойствие и сохранность автомобиля.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Инструкция по замене ламп в птф Фокус 3

Замену можно произвести двумя способами — первый способ — со снятием нижнего защитного фартука и части защиты. Второй способ более простой — через верх со снятием фары. Второй способ более простой, так как снимается фара на Фокусе 3 достаточно легко.

Если менять лампу/лампы через низ, вам потребуется ключ звездочка Торкс Т30 и плоская отвертка.

Первый способ замены ламп в птф

Загоняем автомобиль на смотровую яму или эстакаду. С помощью ключа звездочки Торкс Т30 откручиваем крепления нижнего брызговика и отгибаем его.

Аккуратно рукой пролезаем в образовавшееся паз и поворачиваем на пол оборота лампу. Отсоединяем штекер от лампы и производим замену на новую.

Сразу скажу, подлезть к противотуманной фаре неопытному человеку будет проблематично.

Второй способ замены лампы в птф

С помощью звездочки, либо плоской отвертки откручиваем болты крепления фары, вынимаем ее из пазов и отсоединяем колодку проводов.

Затем рукой необходимо подлезть к противотуманной фаре и на пол оборота повернуть перегоревшую лампу. Вытащить ее на верх и аккуратно отсоединить штекер.

Далее берем новую лампу, защелкиваем штекер на лампе и устанавливаем обратно в птф.

Если устанавливаете светодиодные лампы, обратите внимание на блочки стабилизатора, если таковые есть. Их лучше заизолировать, чтобы в них не попадала вода, а заодно и контакты от колодки до лампы

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Точки подключения автосигнализации на Ford Fusion 2007

Автор Engeneer070

Для установки автосигнализации с автозапуском на Ford Fusion необходимо снять крышку подторпедника.

три самореза снизу и два за крышкой, обозначенной стрелкой

далее разбираем кожух рулевого вала

в данном случае при максимальной комплектации не забываем отстегнуть пульт управления магнитолой

защёлка с обратной стороны пульта

и потом отстёгиваем разъём

Крепим блок сигнализации,например, за блоком салона.

Слева от блока отличный болт для заземления. Да и сам блок нам понадобится: точнее, первые два разъёма слева по ходу движения — вынимаем их.

Во втором разъёме подключаем закрытие центрального замка. Чёрно/оранжевый провод в середине разъёма (-).

Открытие центрального замка — в первом разъёме посередине: чёрно/зелёный провод (-).

Далее в первом разъёме подключаем повороты (+). Попарные провода синего цвета с полосками.

В этом же разъёме собираем в кучу все концевики. Чёрно/красный – багажник, остальные — двери.

Полярность положительная, но для некоторых сигнализаций иногда уровня сигнала не хватает — делаем по нижеследующей схеме

Контроль тормоза (+) — на лягушке. Оба провода зелёно/белые — нам нужен правый по ходу движения.

В случае с механической коробкой снимать щиток не нужно — накладка с рычага отщёлкивается очень просто, и получаем отличный доступ к проводу ручника.

Добираемся до замка зажигания

Вынимаем разъём и подключаем силовую часть. Оранжево/чёрный посередине разъёма — батарея +, два зелёных провода — зажигание 1, зажигания 2 в данном авто нет, жёлто/зелёный — асс, серо/чёрный провод — стартер.

Дополнительная блокировка — за перчаточным ящиком справа по ходу движения на кузове стоит кнопка аварийного отключения бензонасоса. Серый провод – питание бензонасоса.

На рамку замка делаемобход штатного иммобилайзера.

Собираем обходчик по нижеприведённой схеме или используем готовые модули обходов иммобилайзера

Жгут в моторный отсек в случае АКПП тянем через заглушку несуществующей педали сцепления

В случае с механической коробкой — через заглушку тросика акселератора. Педаль электронная — так что тросика уже нет на левое крыло.

Ставим сирену и концевик капота

Откручиваем воздушный фильтр

Крепим датчик температуры

Находим жгут форсунок. Он в данном авто над генератором.

В нём подключаем контроль запуска — чёрно/оранжевый провод

Делаем необходимые настройки, проверяем монтаж, собираем автомобиль.

Engeneer070

autosiga.ru

Как Снять Противотуманку На Форд Фокус 3

Авто Приват

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и без особых усилий ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые конечно снять корпус фары и отложить ее в сторону.

Спустя время рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, незначительно отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Похожие публикации:

Замена ПТФ на Форд Фокус 3 от А до Я

Хороший денек! У меня вопрос что, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару либо они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей нравятся женщинам, следует произвести смену элемента. Ниже будем вести разговор о том, как это делается.

Как заменить ПТФ на ФФ3

Так что заблаговременно приобретите набор противотуманок, в персональном компьютере необходимы также особые окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который обязан установлен в салоне, однако потому что у вас он уже стоит, то блок для вас не пригодится. Потому можно без проблем поехать на всякую разборку тс и испытать приобрести недостающий фонарь там. То, подготовив что остается сделать нашему клиенту, что для вас будет нужно, приступайте к подмене.

1. Произведите демонтаж разбитой ПТФ 5. Демонтируйте фару для доступа к гнезду ПТФ 3. Установите новейшую «противотуманку»

1. Сначала откройте капот авто. Разбитый ПТФ нужно демонтировать, убрав что остается сделать нашему клиенту стекла, делайте это аккуратненько. Также будет нужно демонтировать и саму фару. Используйте гаечные ключи если вы поставили цель вывернуть винты, которые укрепляют фару. Отложите ее в сторону.
2. После чего нужно произвести установка новых (либо новейшей) противотуманных фонарей. Сначала вы попробуете установить ПТФ через подкапотное место, но спешим вас предупредить что же на самом деле, что у вас этого не выйдет. Чтоб установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы легко установите ПТФ на место назначения старенькых либо старенькой.
3. Когда установка завершена, необходимо также установить декоративное кольцо. Из салона проверяется работоспособность частей. Происходит такое, что блок управления откажется принимать новейшую ПТФ, тогда для вас придется поменять и вторую, после этого устанавливать новый блок в салоне автомобиля.
4. Если что остается сделать нашему клиенту в порядке, то остались только детали. Для вас будет нужно обновить ПО для компьютера бортовика, это в этом случае, если фары не будут врубаться. Очевидно, эту функцию конечно испытать произвести без помощи других, увы мы все-же порекомендуем для вас обратиться за помощью к спецам. Это бывают мастера на 100 по другому у представителя фирмы. Лучше, чтоб они специализировались на диагностике и обслуживании машин Форд.
5. После такого факта вся сборка происходит в оборотном порядке, фары инсталлируются на место назначения. Как теперь мы понимаем никаких препятствий здесь процессе нет.

Смена лампы в противотуманке Форд Фокус 3 (2012, автомобиль) рассматривается в данном фотоотчете. Чтоб поменять лампу в кустарных условиях, пригодится звездочка Торкс Т30. Если поддомкратить авто и установить подпорки — смена будет куда удобнее.

Установка ДХО в Ford Focus 3

Задача: установить ДХО в Ford Focus 3.

Был привезен вот такой набор, который состоит из треугольников с уже установленными диодами, проводки, блок управления, хомутами и в подарок были приложен инструмент для снятия клипс.

Ход работ по установке ДХО в Форд Фокус 3

1. Откручиваем клемму, так как работать будем с электрикой. 2. Снимаем фары, снимаются за 5 минут, два самореза сверху и тянем на себя.

3 Вынимаем клипсы, которые сверху держат бампер. 4 Снимаем треугольники, для этого используем инструмент для снятия клипс, вставляем между треугольником и бампером вверху и слегка “выламываем” его на себя.

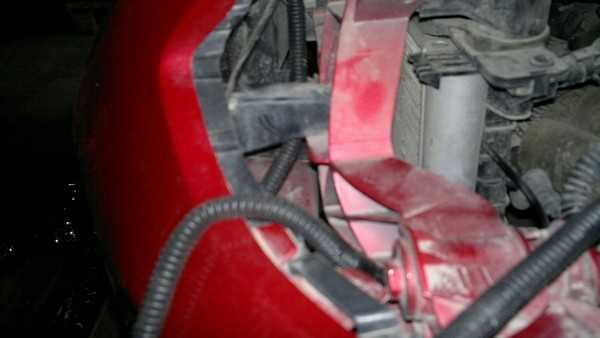

5 Прокладываем провода от левой фары к правой, прячем ее вверху бампера и концы выводим в отверстия треугольников.

6. Следующим этапом будет подрезка пенопласта, иначе новые треугольники не встают, фото нет, сел телефон, а зарядки с собой не было. 7. Подключаем разъемы к треугольникам, изолируем, хоть они и герметичные. 8. Устанавливаем треугольник на место и фиксируем провода хомутами. 9. Подключаем к блоку управления, блок подключаем к минусу, плюс в коробке с предохранителями, и два провода управления ДХО, синий к 10 пину, белый к 12 пину на разъеме фары.

10 Подключаем клемму и проверяем. При запуске двигателя включаются ДХО

При включении габаритов ДХО притухают

При включении ближнего, они гаснут.

https://www.drive2.ru/l/1337532/

следующая статья:
