Цветовая маркировка проводов в электрике

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент – мультиметр или тестер.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

При подсоединении проводов старайтесь использовать проводники одного цвета. Старайтесь не путать их местами, чтобы не столкнуться с плачевными последствиями – травмами или пожарами.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет

Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Цвета в сетях постоянного тока

Буквенное обозначение проводов

В трёхфазных сетях буквы интуитивно соотносятся по очереди – первая фаза «А», вторая «В», третья «С». У однофазных систем все упрощено – в основном пользуются «L». Нулевые провода соотносятся с «N» или «0».

Однако, далеко не всегда подобные обозначения можно найти в старых щитках. Дело в том, что во времена СССР фазы часто обозначались как «Ф1», «Ф2», «Ф3». Однофазная соответственно, «Ф».

Зелёный или желтый цвет «земля» на рабочих чертежах обозначается «РЕ» с использованием условного знака.

«Земля» на схемах

Легко обозначить буквами кабеля с применением колечек, которые промышленно надрезаны из пластиковой трубки, где присутствуют все буквенные и цифровые варианты маркировки.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

• материал;
• вид провода (плоский, контроль, установка и т.д.);
• материал изоляции;
• материал брони;
• особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

Номер	Буквенное обозначение	Расшифровка
1. Материал жилы	А	алюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его тип	В К Р Н или НР П Пс Пв С О Ф Э Г(КГ)	поливинилхлорид (ПВХ) капрон резина негорючая резина (найрит) полиэтилен полиэтилен самозатухающий полиэтилен сшитый стекловолокно шел полиамидный металл или фторопласт эмаль гибкая жила
3. Материал защитной оболочки	В А Р П (Пу) С Г	ПВХ алюминий резина полиэтилен (у — усиленный) свинец кабель без защитной оболочки
4. Материал брони	Бб Бн Бс Ббг Бп Д К	двойная броня наружная обмотка из негорючих лент броня свинцовая двойная броня из стальной профилированной ленты двойная броня из пластиковых и стальных лент оплетка из двойного стального провода броня из проволоки и стальной ленты
5. Особенности конструкции	Г Б О К Т Э	кабель с гидроизоляцией броня из лент кабель в оплетке обмотка круглой проволокой кабель для прокладки в трубе кабель с экраном из медной ленты

Отличия цветов проводов по фазам

В электрических системах цвета проводов часто используются для обозначения разных фаз и других функций, таких как заземление и нулевой проводник

Цвета могут различаться в зависимости от страны и стандарта, и важно знать их значения, чтобы обеспечить безопасную и правильную установку

Европейский стандарт

В странах, следующих европейским стандартам, обычно используются следующие цвета:

• Фаза 1: коричневый
• Фаза 2: черный
• Фаза 3: серый
• Нейтраль: синий
• Земля: желто-зеленый

Американский стандарт

Американский стандарт отличается от европейского следующим образом:

• Фаза 1: черный
• Фаза 2: красный
• Фаза 3: синий
• Нейтраль: белый или серый
• Земля: зеленый или голый медный провод

Британский стандарт

Британский стандарт электропроводки использует следующие цвета:

• Фаза 1: коричневый
• Фаза 2: черный
• Фаза 3: серый
• Нейтраль: синий
• Земля: зеленый или желто-зеленый

Австралийский стандарт

Австралийский стандарт включает в себя следующие цвета:

• Фаза 1: коричневый
• Фаза 2: красный
• Фаза 3: белый
• Нейтраль: черный
• Земля: зеленый или желто-зеленый

Российский стандарт

В России и некоторых других странах СНГ обычно используются следующие цвета:

• Фаза 1: коричневый или красный
• Фаза 2: черный
• Фаза 3: синий
• Нейтраль: синий или белый
• Земля: желтый или желто-зеленый

Эти стандарты являются обобщенными, и могут быть исключения или изменения в зависимости от местного законодательства и специфических условий установки.

Цветовые обозначения оболочек в сетях переменного тока

Напомним, в сетях переменного тока существует три основные разновидности специальных электропроводов:

• фаза;
• заземляющий;
• нейтраль (ноль).

Их расцветка может меняться по уровню опасности.

Так показывается, что фазный провод опасен при нарушении техники безопасности.

При выборе проводов по цвету учитывайте, что производители могут применять собственную палитру, хотя большинство из них придерживается отечественного и международного стандартов.

Использование широкой палитры цветов позволило разработать технику безопасного монтажа.

Расцветка жил в сети 220в и 380в

Сети с напряжением 220 В и 380 В активно применяются в современных жилых домах, зданиях промышленного и коммерческого назначения

От этого важность соблюдения техники безопасности при их монтаже только возрастает

По новому ГОСТу 50462 для проводников в сети переменного тока используются следующие цвета:

• коричневый — L1 ;
• черный — L2 ;
• серый — L3;
• синий — нулевой провод;
• желто-зеленый — защитный PE или провод заземления.

Не забывайте ранее действовавший стандарт – он пригодится при ремонте электросети в домах, построенных до введения нового в действие.

Цвет провода заземления

Из-за наличия столь яркой маркировки у электрика не возникает проблем выполнять работу в различных местах с современной проводке.

Это позволит и вам, и другим специалистам при возникновении на то необходимости быстро определить расположение проводов и заменить или отремонтировать их.

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым

В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент

А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Дополнительная маркировка проводов

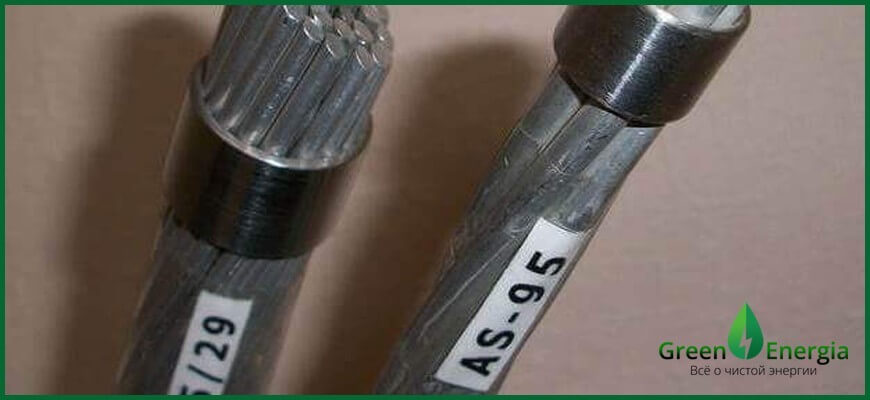

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

• Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
• Алюминиевый кабель с оплёткой из свинца — АС.
• Устойчивая к возгоранию резина в составе оболочки — НР.
• Соответственно обычная резиновая оболочка — Р.
• Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
• Кабельная оболочка из негорючего материала — Бн.
• Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Цветовая маркировка проводов и кабелей в Республике Беларусь

Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.

В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.

В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:

Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:

Обращаю Ваше внимание на четыре момента в этом стандарте:

1. Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
2. Голубой цвет это НОЛЬ (N)
3. Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
4. Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.

Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:

Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.

Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.

А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:

• L1 (фаза A) — ЖЕЛТЫЙ
• L2 (фаза B) — ЗЕЛЕНЫЙ
• L3 (фаза С) — КРАСНЫЙ

Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:

Выводы на данный момент просты:

1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).

2. По расцветке жил проводов:

 ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE —  всегда ЖЁЛТО-ЗЕЛЁНЫЙ

 НОЛЬ (нейтральный проводник) N — всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)

  ФАЗА (фазный проводник) L — может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .

Всё! Больше путать Вас не буду. Что указано выше это основа.

Цветовая маркировка проводов в будущем.

А теперь бонус. Что нас ждет впереди?

Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.

Особенность данного стандарта в расцветке фаз: L1 — коричневый, L2 — черный, L3 — серый.

Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:

Я тоже потихоньку перехожу на  европейский стандарт при сборке электрических щитов.

Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.

Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).

Как правильно идентифицировать цветовую маркировку?

Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:

 Правило 1. Всегда использовать приоритетные цвета для проводов:

• Желто-зеленый — всегда ЗАЗЕМЛЕНИЕ.
• Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
• Коричневый — это приоритетный цвет для обозначения фазы в однофазной электропроводке.

 Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.

 Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).

Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!

Несколько примеров по правильному определению цветов в электропроводке на фото ниже:

Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Согласно Правил устройства электроустановок в седьмой редакции (ПУЭ 7) применяются следующие цвета проводников (жил): п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока

• Фазный проводник однофазной цепи — Коричневый
• Фазный проводник 1 трехфазной цепи — Коричневый
• Фазный проводник 2 трехфазной цепи — Черный
• Фазный проводник 3 трехфазной цепи — Серый
• Заземленный фазный проводник однофазной цепи — Синий
• Заземленные фазные проводники трехфазной цепи — Синий
• Нейтральный проводник — Синий

Электрическая цепь постоянного тока

• Положительный полюсный проводник — Коричневый
• Отрицательный полюсный проводник — Серый
• Заземленный положительный полюсный проводник- Синий
• Заземленный отрицательный полюсный проводник- Синий
• Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

• Защитный проводник — Желто—зеленый
• PEL-проводник — Желто—зеленый
• PEM-проводник — Желто—зеленый
• PEN-проводник — Синий
• Защитный проводник уравнивания потенциалов — Желто—зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

• Двухжильный кабель (2 жилы) — Серый* и Синий
• Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый-желтый
• или трехжильный кабель (3 жилы) — Серый* , Коричневый иЧерный
• Четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иЗеленый-желтый **
• или четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иСиний
• Пятижильный кабель (5 жил) — Серый* , Коричневый, Черный, Синий иЗеленый-желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Оригинальная таблица цветов жил кабелей по ГОСТ Р 50462 и ГОСТ 31996

Категории надежности электроснабжения по ПУЭ 7

Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

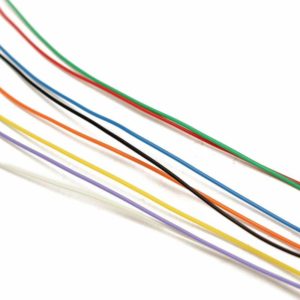

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета изоляции электропроводки

Определенные предписания действуют и в отношении проводов, используемых в электропроводке

Цветовое обозначение важно для электромонтера и всех остальных, кто вынужден работать с сетями под напряжением

Приведем в пример трансформаторы. Как правило, там сеть из трех фаз. При этом каждая фаза имеет свое обозначение цветом. Именно в отношении трех фаз электрики Применяют сокращение ЖЗК, ведь так проще всего запомнить расположение.

Первый цвет присваивается фазе А, второй — фазе В, третий — фазе С.

Такое правило применимо к сетям переменного тока мощностью в 220 В.

Обычно маркировка проводов следующая:

• А — белого цвета;
• В — черного цвета;
• С — красного цвета.
