Умные счетчики газа: как устроены и работают умные расходомеры + особенности монтажа новых счетчиков

Механические счетчики газа

Механические счетчики характеризуются высокой надежностью благодаря прочному корпусу. Средний срок службы составляет 25 лет. Такие модели легко устанавливаются и обслуживаются, подходят для эксплуатации в любых условиях, в том числе и на улице. Недостаток изделий – большой размер. В тестировании принимало участие 10 номинантов. Наивысшие балы набрали 3 победителя.

Газдевайс NPM G4

Изделие мембранного типа рассчитано для измерения расхода различных неагрессивных газов, в том числе сжиженного и природного. Модель может использоваться как индивидуальными потребителями, так и коммунальными предприятиями. Газовый счетчик подходит для уличной установки в частном доме или в квартире. Межпроверочный интервал составляет 10 лет.

Девайс с максимальной пропускной способностью 6 куб м/ч отлично справляется с учетом расходами нескольких газовых приборов одновременно (плита, котел и колонка). Он выдерживает температуру воздуха от -40 до +60 °C. Для дополнительной защиты корпус покрыт специальным антикоррозионным составом.

Монтаж осуществляется только в горизонтальном положении. В зависимости от потока газа можно заказать модель с право- или левосторонним подводом. Также производитель предоставил возможность выбора наличия или отсутствия датчика импульсов и размеров штуцеров для входа и выхода.

Достоинства:

• Наличие блока контроля обратного хода;
• Доступная цена;
• Устойчивость к перепадам давления (до 50 кПа);
• Срок службы – 20 лет;
• Оптимальные габариты – 188х163х218 мм.

Недостатки:

Непривлекательный внешний вид.

Газдевайс NPM G4 отличается высокой точностью измерений, так как порог чувствительности составляет 0.002 куб. м/ч.

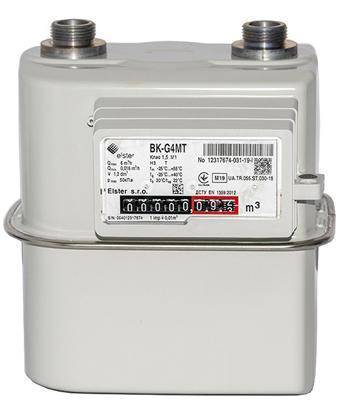

Elster ВК-G4Т

Мембранный счетчик разработан для учета неагрессивного и неоднородного по химическому составу топлива. Он может быть использован в коммунальном и бытовом хозяйстве, где потребление в пиковые нагрузки не превышает 6 куб м/ч. Модель подходит для уличного использования, так как выдерживает перепады температур от -25 до +50 °C.

Корпус Elster ВК-G4Т изготовлен из прочной штампованной стали, что позволяет предотвратить механические повреждения и утечку газа. Прибор оснащен механизмом температурной компенсации, который отображает расходуемый объем газа, независимо от температуры и давления.

Выпускается аппарат в 2 вариантах – с левым и правым направлением потока. Также есть возможность выбора монтажных присоединений к магистральным трубам (3/4″ или1/4″). Для осуществления дистанционной передачи показаний поддерживается установка низкочастотного датчика импульсов типа IN-Z61 (геркон).

Достоинства:

• Низкий уровень шума;
• Блокировка от обратного хода;
• Легко найти в продаже;
• Нечувствительность к загрязнениям газа;
• Современный дизайн.

Недостатки:

Не обнаружено.

В отзывах покупатели отмечают отличную коррозионную устойчивость корпуса. Также они довольны длительным сроком службы (не менее 20 лет) и большим проверочным интервалом – 8 лет.

Газдевайс NPM G2,5

Этот газовый счетчик – хороший вариант для установки в квартире или доме. Он характеризуется максимальной пропускной способностью 4 куб. м/ч и используется в жилищно-коммунальном хозяйстве и быту. Прибор отлично справляется с учетом топлива в виде крекинг-газа, углеводородной смеси, воздуха, ацетилена, а также природного и сжиженного газа.

Модель «Газдевайс NPM G2,5» может подключаться к системам с левосторонним направлением потока топлива. Она отличается высокой точностью измерений. Порог чувствительности варьируется от 0.0032 до 0.008 куб м/ч. По желанию изделие может быть оснащено датчиком импульсов.

Девайс имеет небольшой вес (1.6 кг) и оптимальные размеры (188 х 163 х 112 мм), что делает его удобным для транспортировки и обслуживания. Во избежание появления ржавчины корпус покрыт антикоррозионным составом. Устройство можно эксплуатировать при температуре воздуха от -40 до +60 °C.

Достоинства:

• Наличие механизма блокировки обратного хода;
• Срок службы – 20 лет;
• Стабильная работа в течение всего эксплуатационного периода;
• Устойчивость к скачкам давления (до 80 кПа);
• Гарантийный срок – 3 года;

Недостатки:

Непривлекательный дизайн.

По желанию данный товар комплектуются переходниками 1/2″, 3/4″ или 1″ и фильтрами.

Что это такое

Умный или интеллектуальный счетчик представляет собой усовершенствованный прибор учета электроэнергии. По сравнению с традиционными видами, он способен демонстрировать более детальные и точные показатели потребления ресурсов.

Главной отличительной особенностью умного счетчика электроэнергии от обычного является наличие специальных микроконтроллеров и радиоканалов, по которым автоматически, без участия потребителя осуществляется передача сведений об израсходованной электроэнергии в диспетчерский пункт ресурсоснабжающего предприятия. Вследствие этого полностью исключается вероятность неточностей и ошибок при передаче показаний.

В интеллектуальных счетчиках реализованы следующие технологии:

• В реальном времени — считывание, накопление и запоминание сведений;
• Оповещение о потерях и попытках кражи электрической энергии;
• Мониторинг качества ресурсов.

Умный счетчик — это экономичное средство для получения сведений об объеме потребленных энергоресурсов. В результате этого ценообразующие предприятия получают возможность применять дифференцированные тарифы на электрическую энергию, которые зависят не только от времени года, но и от времени суток.  Такой прибор учета можно программировать на несколько тарифов, например, на популярный день-ночь. При снижении объема потребления энергии на 1 кВтч в одном домохозяйстве экономия ресурсов предприятия, производящего энергию, может достигать 4-5 кВтч.

Беспроводной сбор показаний

Дополнительно устройство оснащено несколькими датчиками:

• Воздействия магнитного поля;
• Вскрытия клеммной крышки;
• Вскрытия корпуса.

В случае срабатывания любого из них на дисплее прибора появляется соответствующий знак, а информация о событии автоматически записывается в его память.

Важные параметры учёта

Технические характеристики приборов учёта в принципе одинаковы, но есть показатели, которые требуются конкретно для вашего дома. Знание характеристик подскажет, какой прибор лучший для вас

Параметры учета следующие:

1. Первым из них является пропускная способность. Как взаимосвязана марка счётчика и данная характеристика? Маркировка G1,6 означает пропускную способность 2,5 м³ газа в час. В стандартный частный дом или квартиру требуется показатель G4, означающий пропускную способность в 6 м³. Если дом большой, с котельной, если количество потребителей от газового котла велико – нужен счётчик маркировки G16, пропускающий 25 м³ газа.

Мастер поможет определить необходимые параметры пропускной способности, а также даст профессиональные советы по выбору прибора требуемого коэффициента полезного действия.

1. Важным техническим показателем является межпроверочный интервал. Стандартный срок такого интервала – 12 лет! Элемент питания, поддерживающий работу электронного табло, вмонтирован в корпус прибора. Монтаж не предполагает проведение сварочных работ. Эстетически прибор привлекателен, не превышает приемлемого размера для установки на кухне.

1. О размере резьбового соединения забывать нельзя. Резьба должна быть такой же, как размер трубы, которая должна подать газ, и на которую и устанавливают счётчик. Для частного дома требуется диаметр 1/2“, 3/4“.

1. Нужно обращать и учитывать габариты расстояния между осями резьбовых соединений, этот показатель так же важен при выборе прибора под конкретные условия установки. Этот интервал в счётчиках с максимальной пропускной способностью составляет 220 мм.

1. Необходимо учитывать направленность потока газа, оно может быть правым и левым.

1. Не менее важен температурный диапазон прибора как технический параметр. При диапазоне t° от +40 до -40 дополнительно приобретается термокомпенсатор. Это условие актуально при установке счётчика на улице, где обустраивается короб, защищающий от влияния окружающей среды.

Каждый счётчик проходит обязательную поверку в специализированном госучреждении. Срок поверок устанавливается изготовителем.

Рекомендация специалиста: покупая счетчик, внимательно посмотрите на то, когда он изготовлен. Срок счётчика определяют по дате его изготовления. Срок покупки значения не имеет.

Что следует знать об эксплуатации и обслуживании прибора

Установку прибора учета в доме должна производить газовая компания, осуществляющая поставку ресурса пользователю. Платит за это собственник квартиры. Самостоятельный монтаж не только достаточно опасен, но также нередко приводит к выписыванию штрафов со стороны поставщика. Мастер газовой компании после установки газометра монтирует пломбу. Только тогда прибор учета может быть допущен к эксплуатации.

Пломба на измерителе расхода газа

В период эксплуатации прибора важно следить за его исправностью и целостностью пломбы. Если пломба получит повреждения или сам счетчик перестанет правильно работать, со стороны газовой компании будет выставлен счет за поставленные ресурсы по нормативам с момента последней официальной поверки. Предотвратить чрезмерные расходы можно при оперативном обращении к компании и объяснении причин неисправности

Предотвратить чрезмерные расходы можно при оперативном обращении к компании и объяснении причин неисправности.

На что обращать внимание при покупке

При покупке измерителя расхода газа необходимо заранее изучить все описанные характеристики приборов, учитывая специфику эксплуатации. Аппараты разных типов обладают некоторыми особенностями, которые стоит учитывать.

Особенно важно обращать внимание на пропускную способность. Она обозначается маркировками по типу G и цифра. Например, вариант G4 применяют для тех сетей, в которых к газовой трубе подключена плита или колонка

Например, вариант G4 применяют для тех сетей, в которых к газовой трубе подключена плита или колонка

А вариант G6 чаще монтируют в частных домах с автономным отоплением

Например, вариант G4 применяют для тех сетей, в которых к газовой трубе подключена плита или колонка. А вариант G6 чаще монтируют в частных домах с автономным отоплением.

Периодичность поверки

Периодичность поверки газометра определяется производителем прибора и указывается в техническом паспорте. При этом место установки (квартира или дом) на срок никак не влияют.

На деле собственнику частного дома рекомендуется осуществлять поверку несколько чаще, поскольку влияние со стороны окружающей среды способно уменьшить ресурс. Если есть даже малейшие подозрения на неправильную работу, надо обратиться в газовую службу с просьбой провести внеочередную поверку.

Кто за это будет платить и когда?

В настоящее время установка умного газового счетчика носит добровольный характер. Однако по планам правительства РФ к 2020 году такие приборы должны стоять в каждой квартире. Отсюда возникает вопрос, кто за это будет платить? Как уже я писал выше, одно такое устройство стоит около 5 тысяч рублей. Если данное приобретение будет осуществлять государство, то такая модернизация выльется в 130 миллиардов рублей из государственного бюджета. Вопрос о том, будут ли покупать граждане их за свой счет, пока открыт. Хочется добавить, что, скорее всего, правительство проведет тендер по закупке умных счетчиков. Будет определен один производитель и установлены определенные стандарты. Как сообщают источники из «Газпрома», в 2020 году будут вводиться новые тарифы на газ для населения, которые изменяться в зависимости от новых данных, полученных с помощью умных устройств.

Принцип работы газового счетчика

В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.

Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.

Какие бывают газовые счетчики

1. Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
2. Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
3. Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
4. Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.

По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.

Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.

Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.

Как работает газовый счетчик

Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.

Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.

В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.

Чем отличаются умные счётчики от классики?

Отличия достаточно существенны, как в конструктивном плане, так и в плане удобства эксплуатации для конечного пользователя и организаций поставщиков энергоресурсов. Конструктивно новые умные счётчики отличаются практически полным отсутствием механически движущихся деталей. Этот момент, в свою очередь, даёт конечному пользователю:

• бесшумную работу,
• высокую точность измерений,
• долговечность эксплуатации (как минимум 10 лет),
• удобство установки и обслуживания,
• передачу данных без участия владельца.

На момент 2019 года существуют уже несколько отечественных разработок «умных» счётчиков газа, воды, электричества и других ресурсов. Некоторые действительно представляют интересные «произведения искусства», которые обещают беззаботную жизнь пользователю.

Так, среди проектного ассортимента следует отметить продукты компании «Техномер» и Центра специальных коммуникаций «Стриж». Первый производитель приборов в основном делает ставку на газовое «умное» оборудование и электрику.

Второй производитель стремится охватить более широкий диапазон «умных» счётчиков энергоресурсов. Судя по наличию уже выпускаемой на рынок продукции, поставленные задачи решаются обеими компаниями вполне успешно.

Умные счётчики газа СМТ-СМАРТ от «Техномер»

Рассмотрим конструкцию «умного» счётчика бытового газа, выпущенного на коммерческий рынок компанией «Техномер» из города Арзамас.

Измеритель проходящего объёма газа – «умный» счётчик СМТ Смарт G4 / G6 / G10 производства компании «Техномер». Современная конструкция прибора учёта энергоресурсов, наделённая интеллектуальным функционалом

Разработка СМТ Смарт G4 / G6 / G10 рассчитана под применение коммунальными предприятиями, а также в качестве домашнего бытового прибора учёта.

Устройство позволяет измерять объём природного газа с учётом приведения к стандартным условиям относительно параметров температуры и давления. Три модификации устройства (G4 / G6 / G10) расширяют диапазон измерений до 6, 10, 16 м3/ч, соответственно

Конструкция умные счётчики обеспечивает замеры независимо от уровня давления в газовой системе и точное определение технических характеристик подаваемого газа. Поддерживается функция самодиагностики, результат которой сохраняется в архиве событий.

Также «умным» газовым прибором выполняется запись сведений в архив измерений. В общей сложности устройством поддерживается запись архивов:

• интервального,
• суточного,
• системного,
• редакционного,
• телеметрии.

Для организации «умным» счётчиком сбора и анализа используется ПО «Газсеть», используемое серверами компании-поставщика газа. Данные могут транслироваться через каналы связи «LoRaWAN», «GRPS over TCP», через оптический канал.

Устройству присуща надёжная система защиты против несанкционированных действий, направленных на изменение результатов замера. Используется система периодической диагностики «умного» счётчика. Отсюда достаточно продолжительный срок действия прибора – не менее десяти лет.

«Стриж» — автоматизированные решения LPWAN

Реальным конкурентом предложений по «умным» счётчикам для выше упомянутой компании «Техномер» выступает другая российская телекоммуникационная компания, именуемая «Стриж».

Характеристика этого производителя «умных» счётчиков энергоресурсов выглядит даже более привлекающей, если учитывать разнообразие продукции. Компания, в частности, предлагает умные счётчики:

• воды,
• электричества,
• тепла,
• газа.

Кроме этого, в ассортименте компании представлен внушительный перечень другого технологического оборудования контроля и учёта.

Один из продуктов умные счётчики газа от компании «Стриж» — прибор учёта и контроля энергоресурсов, использующий энергетически эффективный беспроводный протокол передачи сведений

Продукты компании «Стриж»- приборы учёта энергоресурсов, работают при поддержке протокола передачи данных – XNB. Благодаря применению этого протокола, передача информации беспроводным способом осуществляется на расстоянии до 40 км.

Для протокола XNB характерной является высокая способность сохранения связи, чем и обусловлена надёжность интеллектуальных измерителей «Стриж» в плане своевременной передачи сведений.

В чем отличие «умного» счетчика от обычного?

«Умные» счетчики принципиально отличаются от обычных – они оснащены встроенным температурным датчиком, модулем электроники, контрольным ЖК-дисплеем, имеют прочный надежный корпус с защитным кожухом. Установка такого прибора учёта действительно практична, новые технологии существенно помогают облегчить нам быт. Остановимся подробнее на функциях интеллектуальной системы.

Сбережет время

«Умный» счетчик раз и навсегда избавит абонента от необходимости ежемесячно заполнять вручную показания, чтобы затем передавать их газовой службе. Прибор самостоятельно вносит эти данные в базу с помощью телеметрии. Во-первых, это удобно – больше не придется держать в голове сроки передачи показаний и ждать визита контролера. Во-вторых, прибор считывает данные вовремя – а это значит, что деньги будут сэкономлены.

Сэкономит деньги

Прибор не только с высокой точностью фиксирует расход газа, но и сохраняет все показания с момента установки. Потребитель может проследить, сколько газа было потрачено в месяц, в неделю, в день, в час. Еще одна полезная функция – контроль показаний потребления. Абонент может видеть с помощью специального приложения, какой максимальный объем расхода ресурса он потребил в течение любого периода. Это позволит планировать траты и не опасаться «сюрпризов» в квитанции. Умный прибор готов и к форс-мажорам – если произошел какой-то сбой в работе, например, прекращалось газоснабжение или был слишком большой расход газа, счетчик сообщит о такой ситуации, а поставщик газа это увидит по средствам телеметриии примет соответствующие меры.

Обезопасит жизнь

С умным счетчиком жизнь станет спокойнее и безопаснее. Прибор может быть оснащен фиксатором неисправности в газоснабжении, а если контролируемые параметры превысят пределы нормы, подача газа будет автоматически прекращена. Счетчик оперативно передает информацию об аварийных ситуациях газовой службе, что позволяет принять оперативные меры и не допустить трагедии.

Сделает жизнь проще

Зачастую, обычные счетчики выходят из строя. И, если абонент вовремя не заметил неисправность устройства, ему будут доначислены платежи за последние шесть месяцев в соответствии с нормативами потребления газа. Интеллектуальные счетчики уберегут от подобных ситуаций, поскольку снабжены системой автоматической самодиагностики и самостоятельно контролируют исправность работы системы. Каждый прибор при выпуске с завода изготовителя проходит обязательную поверку.

Справка: ООО «Газпром межрегионгаз Ростов-на-Дону» – основной поставщик природного газа всем категориям потребителей Ростовской области, входит в Группу «Газпром межрегионгаз» (100-процентное дочернее предприятие ПАО «Газпром»).

Нормы и СНиПы на газоснабжение

Существуют стандарты, регламенты, санитарные правила, регулирующие газоснабжение

Это важно, так как транспортировка газа влечет за собой высокие риски для окружающей природы и человека. Основополагающим является СП62.13330.2011*, «Газораспределительные системы»

В нем изложены требования по проектированию и строительству, ремонту и реконструкции сетей подачи газа

В нем изложены требования по проектированию и строительству, ремонту и реконструкции сетей подачи газа.

Стандарты ГОСТ 5542; 20448; 52087 и 27578 регламентируют качества природного газа, используемого для промышленного производства и быта населения. В СНиП 2.04.08-87*приводится давление газа в газопроводе дома или отдельной квартиры, классификация трубопроводов по давлению. Нормативный документ указывает следующие требования:

1. Суточные нормативы потребления газа на бытовые цели (приготовление пищи, подогрев воды, отопление) составляют от 8 до 13 м3.
2. Давление во внутреннем газопроводе не выше 0,003 МПа.
3. Надземный газопровод не располагать в местах пешеходных и транспортных дорожек.
4. Минимальная высота размещения газовой трубы от земли составляет 35 см.
5. Отключающее устройство при вводе в дом размещают не выше 1,8 метра.
6. Прокладка газовой трубы в доме должна быть открытой, запрещается замуровывать ее или зашивать строительными материалами.

Соблюдение требований Правил по устройству газопровода является неукоснительным.

Периодичность проведения поверки

Выполнение поверочной проверки справедливости измерений, осуществляемых прибором коррекции потребленного объема природного газа, требуется раз в 5 лет (при условии технической исправности корректора в течение этого периода).

Требования по межповерочному интервалу для корректирующего устройства и газового счетчика необязательно одинаковые. Периодичность поверки всего комплекса зависит от прибора в его составе, который требуется поверять чаще

Методы поверки разрабатываются производителями корректирующих приборов с  обязательным согласованием в ФГУП «ВНИИМС» или региональных ФБУ «ЦСМ». Право исполнения поверочных испытаний предоставляется государственной метрологической службе (ФБУ «ЦСМ») или частным метрологическим службам, имеющим соответствующий аттестат Росаккредитации.

Энергетическая подпитка умного измерителя

Умные расходомеры, как и простые электронные, являются полностью автономными – не требуют применения дополнительного сетевого питания. Автономность устройств обеспечивает пара элементов питания — батарейки.

В частности, основным энергетическим элементом выступает аккумулятор Li-SOC12 (литий-тионилхлорид), тогда как запасным — батарея Li-MnO2 (литий-оксид-марганец).

Основной энергетический источник умного счетчика газа – аккумуляторный элемент на основе литий-тионилхлорида (Li-SOC12). Обеспечивает десятилетнюю работоспособность интеллектуального измерительного устройства

Основная батарея дает напряжение 3,6 вольта, является съемным и полностью заменяемым компонентом. Вторая (резервная) батарея жестко вмонтирована в состав электронной платы, а потому не предусматривает взаимозаменяемость.

Этот источник питания напряжением 3 вольта подключается к системе в моменты замены основной батареи, чем обеспечивается сохранность технологических параметров прибора.

Согласно спецификации производителя, основного источника питания хватает для работы счетчика на срок до 10 лет. Поэтому замена аккумулятора, как правило, совпадает с процедурой поверки приборов, которая обычно проводится раз в 5-6 лет. Работоспособность резервной батареи, при условии отсутствия основного аккумулятора, гарантирована в течение 1 года.

Приборы для измерения количества газа

Устройства для измерения расхода газа по способу вычисления делятся на несколько категорий. Скоростные используются для определения объемного числа исследуемой среды. В этих приборах отсутствуют измерительные камеры. Чувствительной деталью выступает турбинка (тангенциальная или аксиальная), которую приводит во вращение поток вещества.

Объемные счетчики отличаются меньшей зависимостью от типа продукта. К их недостаткам можно отнести сложность конструкции, высокую цену и внушительные габариты. Устройство состоит из нескольких измерительных камер, отличается более сложной конструкцией. Делится этот тип приборов на несколько видов – поршневые, лопастные, шестеренчатые.

Известна и другая классификация счетчиков количества газа, которая включает три типа устройств: роторные, барабанные и клапанные.

Роторные счетчики обладают большой пропускной способностью. Их действие основано на вычислении количества оборотов лопастей внутри устройства, показатель соответствует объему газа. К основным их преимуществам можно отнести долговечность, независимость от электроэнергии, повышенную устойчивость к кратковременным перегрузкам.

Газовые счетчики барабанного типа работают по принципу вытеснения. Такие поправочные показатели как температура, состав газа и уровень влажности не учитываются

Барабанные счетчики состоят из корпуса, счетного механизма и барабана с измерительными камерами. Принцип действия устройства для измерения потребления газа состоит в определении количества оборотов барабана, который вращается за счет разности давления. Несмотря на точность вычислений, этот тип приборов не нашел широкого применения по причине своих громоздких размеров.

Принцип действия последнего типа счетчиков, известного как клапанный, базируется на перемещении подвижной перегородки, на которую действует разность давления вещества. Устройство состоит из нескольких частей – счетного и газораспределительного механизма, а также корпуса. Имеет большие габариты, поэтому в основном используются в быту.
