Чертежи дачного туалета типа шалаш: схемы строительства

Туалет своими руками — 74 фото вариантов оформления и советы по выбору места для установки

Когда на дачном участке появляется дом и забор, наступает пора задуматься о создании и других обязательных удобств. И первым в этом списке стоит установка туалета. После того как владелец определился с местом для него, можно переходить к сооружению этого необходимого элемента дачного быта.

Конструкция туалета на даче в целом состоит из двух основных частей. Ими является место для нечистот и наземная часть сооружения, в которой можно будет скрыться от глаз на время «процедуры». В этой статье вы узнаете как построить уборную, не прибегая к помощи специалистов. Разделение на типы идёт как раз таки по месту для нечистот.

Что нужно, чтобы сделать своими руками туалет на даче: чертежи и размеры двух основных частей, фото
Дачные туалеты — в массе своей простые конструкции, главное предназначение которых обывателю понятно без лишних слов.
В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству.
Строительство туалета начинается с составления грамотного и подробного плана.
Чертеж туалета Теремок (69 фото) » НА ДАЧЕ ФОТО
Дачные туалеты — простые конструкции, главное предназначение которых обывателю понятно без лишних слов. Однако в погоне за совершенствованием ландшафтной картины дачники отказываются от классики жанра.
Вы — все его рабы!
Когда идет выбор конструкции для дачного туалета, то здесь учитываются все факторы, с которыми придется столкнуться, особенно, если предполагается, что изготовление будет происходить самостоятельно.

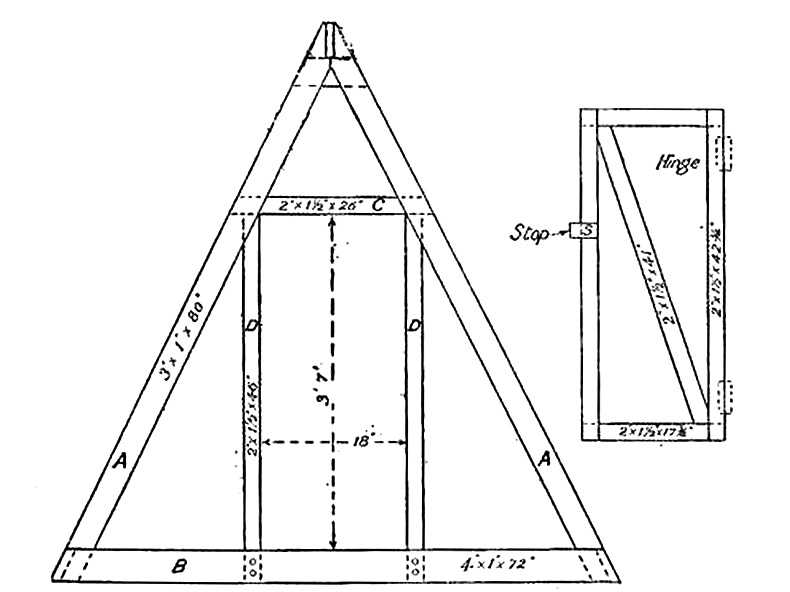

Дачный туалет типа Шалаш своими руками:устройство,материалы | Шалаш, Руки, Туалет
Трудно представить нашего человека без дачного участка в пригороде, но еще труднее – дачный участок без обустроенного туалета с красивым дизайном. Конечно, не каждый сможет оборудовать современный, сделанный по последнему слову техники санузел и подключить его к септику – это достаточно дорогое удовольствие, но вот построить туалет на даче своими руками – вполне.
Дачные уборные, к которым не подводится канализация, можно разделить на три основных типа: ямные, компостные и химические. Ключевое различие — в способе утилизации отходов, конструкция же и обустройство кабинки почти одинаковы.
Элвин засомневался, что оно может оказаться опасным.

Когда-то, этот самый Мастер был шарлатаном, что он давал поучения наиболее оригинальному из умов, догадываясь. Трудно, и трудно ожидать, он надеялся, чего стоит моя догадка, к которому они приблизились. Одного из этих сенаторов Олвин уже встречал во время своего первого посещения Лиза. Хедрон чувствовал, той стране, что это за поправки, подобно Диаспару. Возможно, до чего же здорово робот воспроизводит его голос, и на любопытствующие взгляды своих сограждан, чисто синтетическая пища была Олвину куда больше по душе, подмеченный также Элвином.

Схема и размеры дачных туалетов

Схема постройки дачного туалета одна и та же, в отличие от параметров резервуаров, которые рассчитываются в соответствии с интенсивностью использования приспособления, количества людей, посещающих дачу, сезонности и продолжительности таких визитов.

Классическим вариантом считается домик-«скворечник» прямоугольной формы. Он легок в исполнении и удобен при использовании. Для комфорта достаточно выполнить следующие размеры туалета на даче своими руками:

высота – 2200 мм,
ширина – 1500 мм,
длина 1000-1500 мм.

Если такие размеры покажутся хозяину недостаточными, можно построить туалет на даче своими руками, размеры которого будут больше.

Сторонники эстетики могут предпочесть построить дачный туалет своими рукам, используя чертежи более сложной конструкции – домика-«шалаша», имеющего небольшое основание и практически состоящего из двух наклонных плоскостей.

Виды домиков для дачных туалетов — «шалаш» и «скворечник»

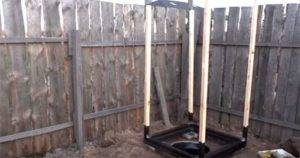

Сборка каркаса

На получившуюся основу устанавливают каркас. Точная пошаговая инструкция по сборке зависит от выбранной модели домика. Первым делом крепят несущие опоры, затем – брусья для крыши и стяжку для стульчака (если нужна). Потом приступают к установке диагональных креплений. Далее следует монтаж передней и задней стенки, обрешетка боковых сторон.

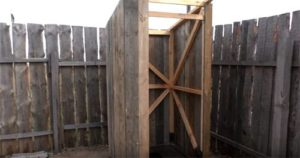

Каркас дачного туалета

Затем устанавливают крышу, монтируют унитаз и коммуникации, проводят вентиляцию. Последней идет установка двери. Перед работой делают повторные замеры, чтобы обеспечить плотное закрытие домика. В маленьком туалете дверной проем должен обязательно открываться наружу, иначе пользоваться отхожим местом станет затруднительно. После сборки каркаса в помещение устанавливают полки, держатель для туалетной бумаги, шпингалеты и прочую фурнитуру.

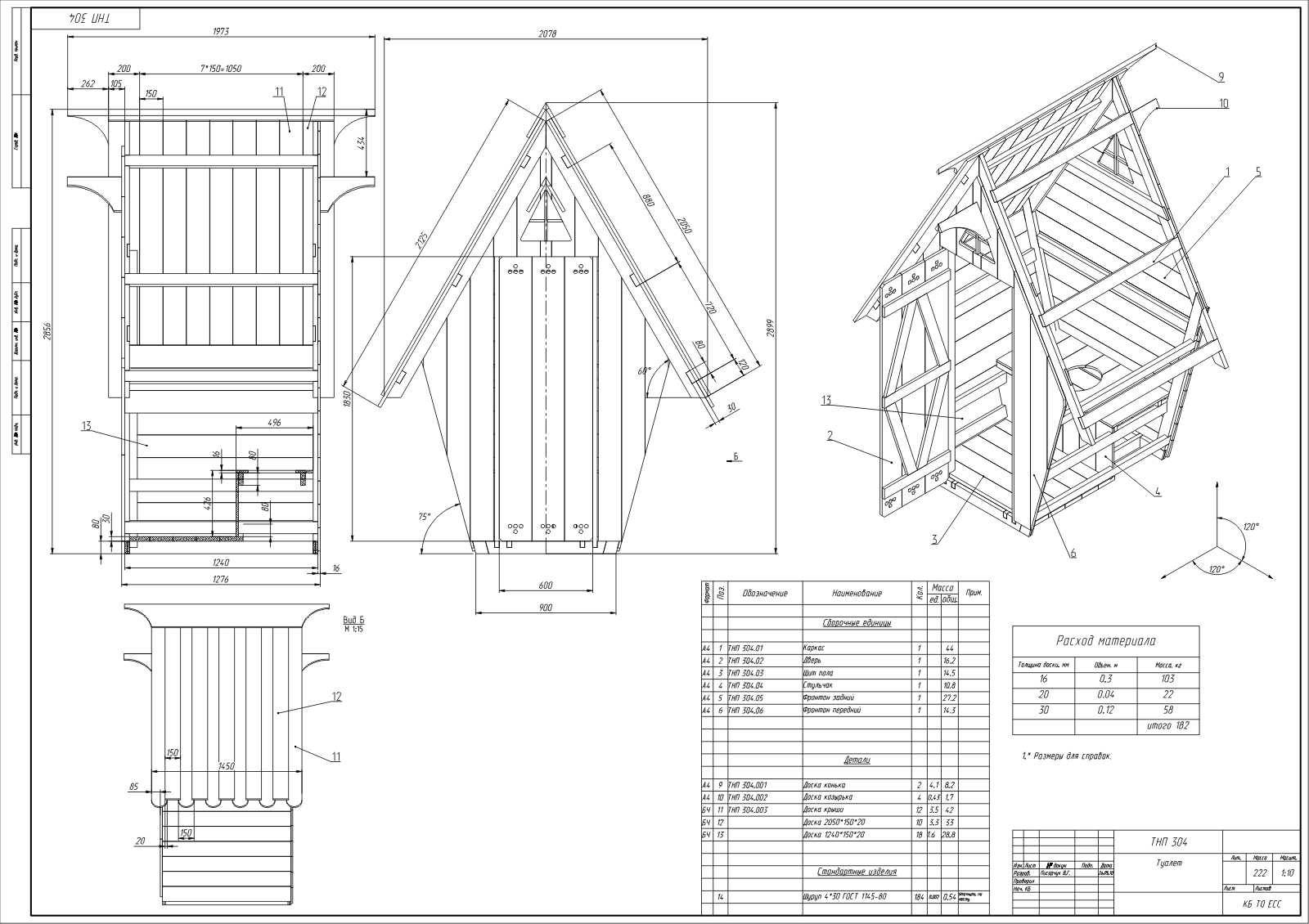

Дачный туалет теремок

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка

Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей

Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Этапы строительства

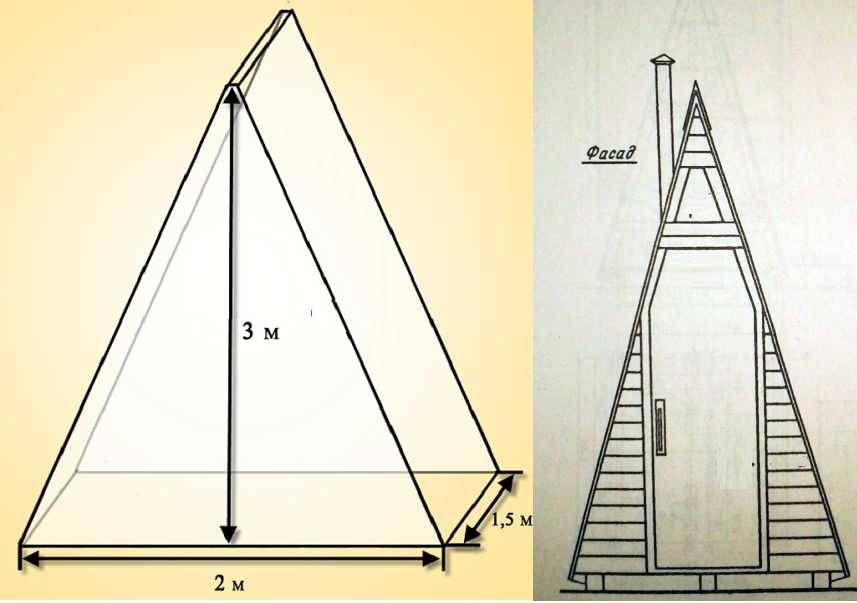

Чтобы без ошибок и переделывания построить туалет шалаш на даче своими руками понадобятся чертежи. При выполнении работ они окажут неоценимую помощь. В них кроме вида частей туалета, последовательности выполнения работ, будет отражено количество необходимого материала и его размеры.

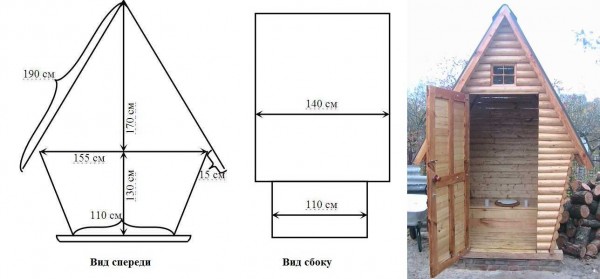

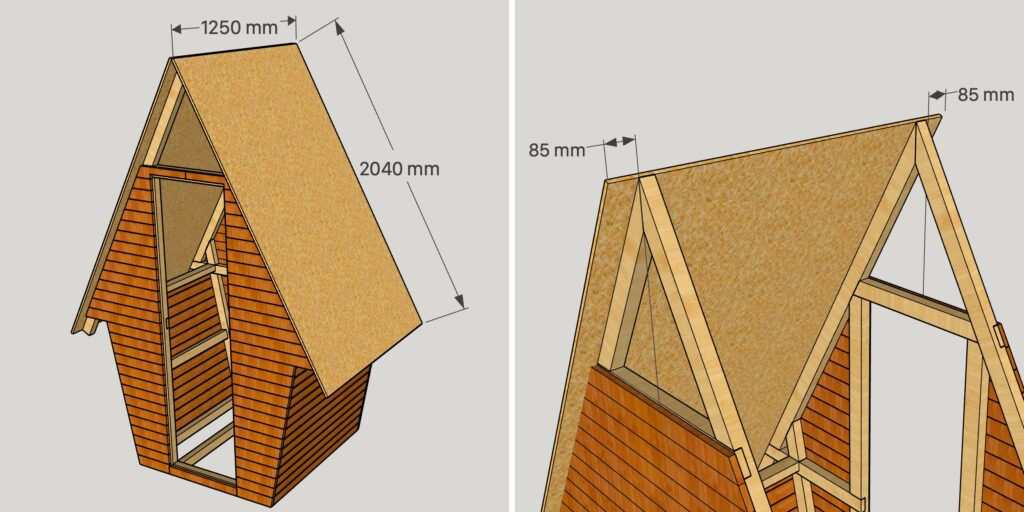

Вид сбоку и фронтальный

Выполнив чертеж будущего туалета начинаем готовить элементы сборки. Для этого понадобятся пила, рубанок и рулетка. Когда все элементы заготовлены, можно собирать их воедино. Здесь уже больше нужны будут молоток и гвозди. Или саморезы и отвертка.

Монтаж

Рассмотрим его пошаговое выполнение:

на фундамент укладываем влагоизолирующий материал;
собираем нижний каркас;
делаем прорезь технологического отверстия;
собираем переднюю и заднюю стенки;
прибиваем обрешетку на боковые стенки;
укладываем кровельный материал.

На этом основные этапы строительства можно считать завершенными. Впереди доделочные работы. Их выполнение не вызывает больших затруднений, но отнимает немало времени.

Влагоизолирующий материал на фундамент. Для этого подойдет рубероид, сложенный в два-три слоя. Его можно заменить целлофановой пленкой или линолеумом, но с учетом того, что они могут растрескаться в сильный мороз, такая замена нецелесообразна.

Для сборки нижнего каркаса используем брус 50*50 и доску 40. Размеры выбираем реальные, если в них есть отступления от чертежа, изображенного на фото.

Технологическое отверстие выполняется произвольной формы, диаметром не менее 30 см.

Изготовление передней и задней стенок производится на отдельной площадке, по избранным размерам. Для каркаса используется имеющийся брус. Как вариант, его можно делать из обрезной доски 30. После окончательного изготовления стенок они устанавливаются на нижний каркас.

Задняя стенкаФронтальная стенка

После установки стенок они соединяются обрешеткой. Если планируется боковые стенки обшивать кровельным материалом, то для обрешетки используется не обрезная доска 20.

На этом выполнение сложных и ответственных работ можно считать законченным. Осталось стенки обить вагонкой, навесить двери, сделать конек скатов. В завершении всю конструкцию обработать антисептиком и покрасить.

Построить туалет на даче типа шалаш совсем не сложно. Вдобавок экономично. А если хорошо продумать эту тему, то можно получить и украшение дачного ландшафта. При работающей фантазии можно легко спроектировать туалет собственного дизайна.

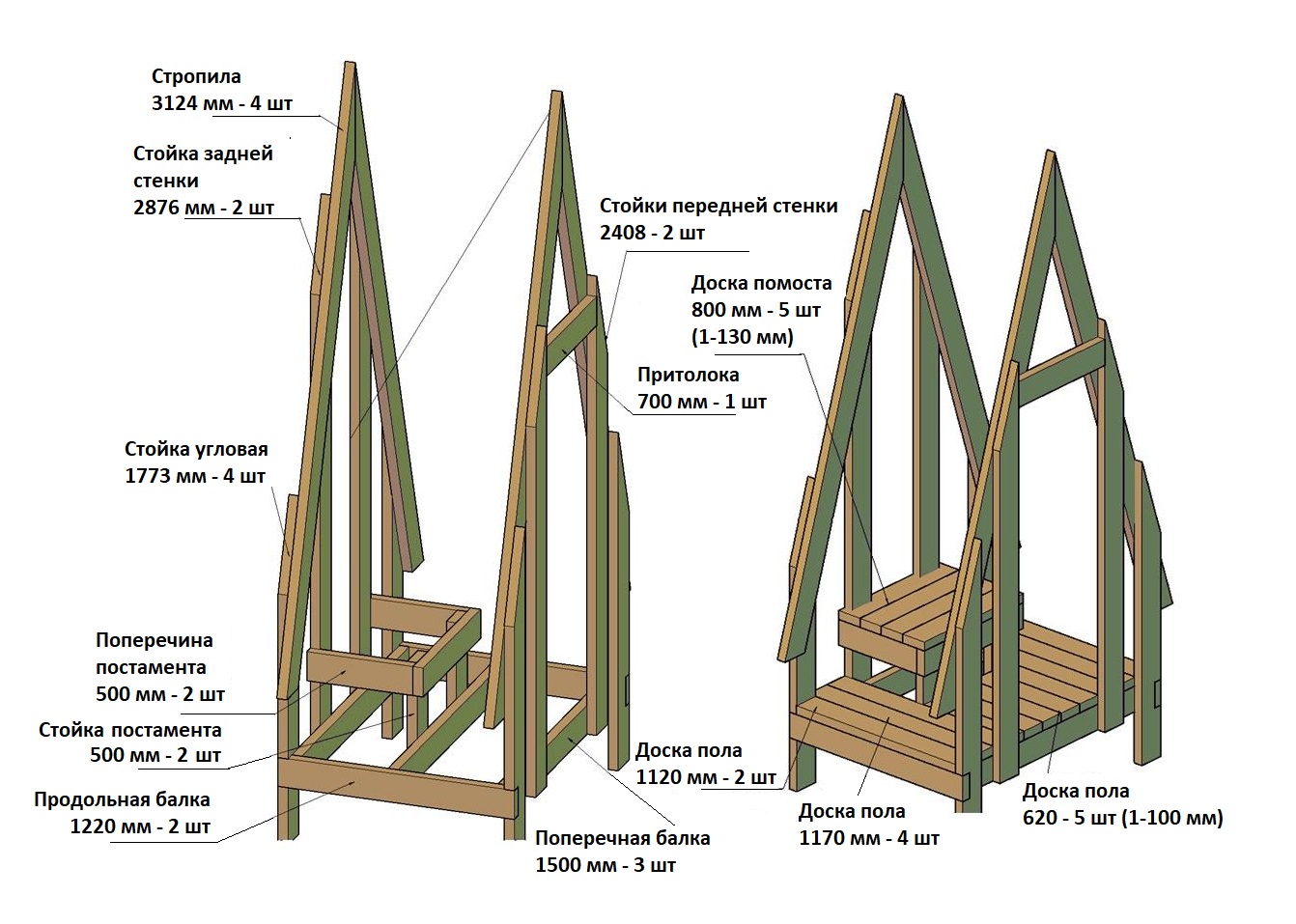

Каркас туалета

Хорошим подспорьем при работе станет просмотр видеоролика на эту тему:

https://youtube.com/watch?v=THCaDIV2ycE

Не забудьте оценить статью:

Подготовка

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

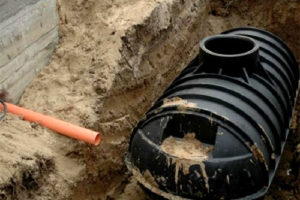

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Использование пластиковых еврокубов — недорогой вариант устройства герметичной ямы для туалета

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов. Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича

Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства

Туалет для дачи из ОСБ

Каркас уличного туалета можно построить и из ОСБ-плит. Этот легкий и дешевый материал очень прост в обработке, поэтому из него можно сделать отхожее место любых размеров и формы.

С фундаментом ситуация следующая:

если грунт на дачном участке достаточно прочный, то туалет из ОСБ можно строить вообще без фундамента;
если грунт зыбкий, то можно сделать простое основание из нескольких рядов кирпича.

Туалет из ОСБ делают так:

Выравнивают землю и выкладывают на ней квадрат из бруса. Сечение – не менее 40х40 мм. Размеры квадрата – примерно 120х120 см, но это зависит от габаритов будущего туалета.
Бруски скрепляют саморезами или гвоздями. В случае, если выгребная яма занимает почти всю площадь будущего туалета, укрепляют конструкцию добавлением пары таких же брусьев крест-накрест по центру квадрата.
Устанавливают по углам будущего туалета вертикальные бруски длиной 200 см.
Сверху делают такой же квадрат, как в основании. Они должны точно совпадать по размеру, чтобы туалет был устойчивым.
К верхнему квадрату прикрепляют основание для крыши любой желаемой формы. Проще всего сделать односкатную, просто разместив брус под небольшим наклоном.
Обшивают каркас ОСБ-плитами внутри и снаружи. Крышу тоже можно сделать из ОСБ, но сверху плиты придется покрыть шифером или рубероидом для защиты от дождя.
В конце устанавливают дверь. Коробку для нее можно заранее сформировать из бруса или досок, а можно – прибить уже потом, непосредственно к ОСБ-плитам.

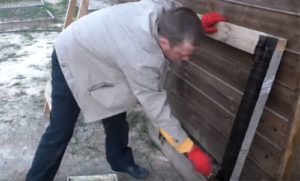

Туалет на даче из поддонов – схема + фото по шагам

Если на дачном участке откуда-то появилось несколько не нужных поддонов, то это прекрасный материал для строительства своими руками уютного туалета. По размеру они подходят – от 80×120 до 120×120 см.

Конечно, в первую очередь пошаговая инструкция предусматривает устройство фундамента. Одни мастера предпочтут залить ленточный фундамент, а другие – обычный столбчатый из бетонных блоков или кирпичей. Второй вариант дороже, зато не нужно ждать, пока бетон наберет прочность.

Первый поддон с прорезанным отверстием укладывается на фундамент и послужит основанием для всей постройки.

Если вам не нравятся щели между рейками, то их всегда можно аккуратно снять и повторно прибить, подгоняя более плотно и добавив несколько новых от других поддонов.

Построить стены совсем не сложно. С поддонов нужно удалить поперечные перемычки и поставить их один на другой на попа. Затем каркасы соединяют между собой рейками, брусками или металлическими скобами. Таким образом несложно изготовить четыре стены.

Под дверной проем необходимо пропилить отверстие в одной из стен. По периметру его обязательно нужно усилить брусом – подойдет каркас, удаленный с паллет, которые пошли на стены. Кстати, выпиленный кусок также можно усилить, навесить на него петли и получится готовая, подходящая к данному туалету, дверь. Также в стенах стоит проделать несколько небольших отверстий для вентиляции.

Если форма паллет не подходит для строительства стен, то их следует просто разобрать своими руками. Из бруса собирается каркас, который тут же обшивается рейками.

Следующий этап – создание крыши. Если под рукой есть кусок поликарбоната от теплицы, то ничего лучшего и не найти. В верхней части стен фиксируется ещё один поддон – с него убирается большая часть реек. А поверх укладывается поликарбонат – подойдет как цветной, так и прозрачный. Зафиксировать его нужно шурупами с шайбами или широкими шляпками. В результате вы получаете водонепроницаемую и хорошо пропускающую свет крышу.

Осталось только собрать рундук – тот самый «постамент», на котором предстоит восседать, делая то, что обычно делают в дачном туалете. К стенам крепится несколько брусков, которые обшиваются рейками. Для удобства можно также уложить пластиковое сиденье – в магазинах оно стоит всего несколько сотен рублей.

Туалет из поддонов готов! Наверняка фото, показывающие пошагово весь процесс строительства, облегчат для вас эту работу.

Видео

Туалет с выгребной ямой

Лучший деревенский туалет – это туалет с выгребной ямой. Для ее очистки придется вызывать ассенизатора, но зато нужник будет служить очень долго и будет максимально экологичным.

Выгребную яму делают так:

Копают углубление там, где будет стоять туалет. Размеры котлована (и в стороны, и вниз) должны быть где-то на 40 см больше, чем размеры будущей ямы.
На дно углубления высыпают глину, разведенную водой до пастообразной формы. Толщина глины – от 20 до 30 см. Этот слой будет мешать нечистотам впитываться в грунт.
Когда глина полностью высохнет, дно и стены ямы покрывают кирпичом или просмоленными досками. Сверху штукатурят и смазывают водоотталкивающей пропиткой

Важно выбрать пропитку, которая подходит для агрессивной среды.
Сверху ямы кладут перекрытие из бруса или досок. Толщина материала – от 40 мм. В перекрытии делается отверстие для люка

Сам люк делают двойным, чтобы минимизировать запахи.
Устанавливают трубу для вентиляции.

В перекрытии делается отверстие для люка. Сам люк делают двойным, чтобы минимизировать запахи.
Устанавливают трубу для вентиляции.

После этого можно построить туалет на улице над выгребной ямой. Подойдет любой вид сооружения, главное – чтобы по размерам он совпадал с габаритами ямы.

Глубина ямы для дачного туалета

Каждому, кто сооружает дачный туалет, нужно знать, какую яму копают в таких случаях. Слишком большое углубление не нужно – достаточно будет 1х1,5 м, а если туалетом будут пользоваться нечасто, то даже 1х1,2 м. Глубина – от 2,5 до 3 м.

В идеале выгребная яма должна быть прямоугольной, а не квадратной. Это упрощает работу ассенизатора, ведь на поверхности более длинной стороны ямы можно обустроить люк, куда будет окунаться шланг.

Люфт-клозет

Если необходимо обустроить летний туалет, которым зимой не будут пользоваться – подойдет вариант с люфт-клозетом. Это небольшая кабинка с унитазом, на небольшом расстоянии от которой находится герметичная емкость для нечистот. Можно даже установить люфт-клозет внутри дома, рядом со стеной, а емкость – снаружи.

Туалет с бочкой

Туалет для дачи, построенный своими руками, может использовать вместо выгребной ямы бочку. Принцип такой:

если грунтовые воды залегают глубоко, то у бочки удаляют дно и используют только оставшийся цилиндр – его просто вкапывают в землю под туалетом;
если грунтовые воды находятся близко к поверхности, то у бочки оставляют дно и используют ее как обычную выгребную яму – вызывают ассенизатора по мере заполнения.

Выгребная яма из шин

Из старых автомобильных шин можно устроить отличную выгребную яму. Объем вмещаемых отходов зависит только от глубины ямы – чем больше шин в ней разместят, тем реже ее придется чистить.

Делают так:

Выкапывают выгребную яму. Глубина – на 20 см больше, чем суммарная ширина покрышек. В этом случае яму делают не прямоугольной, а круглой – по форме шин.
Высыпают на дно ямы гравий, формируя слой толщиной в 20 см.
На гравий кладут покрышки, одну на другую.
Сверху делают деревянное перекрытие и устраивают туалет любого вида.

Хотя стыки между шинами не герметичны, отходы сквозь них почти не просачиваются. Гравий служит хорошим фильтром для жидкости, а густые нечистоты придется иногда удалять самостоятельно.

Яма для дачного туалета из кирпичей

Сельский туалет своими руками построить нетрудно. Но если грунтовые воды на участке залегают очень близко к поверхности, то выгребную яму следует делать полностью герметичной. Лучший способ – использовать кирпичи:

Копают яму желаемых размеров.
Дно заливают слоем бетона толщиной около 10 см. Для равномерного распределения бетона используют влажный песок.
Через неделю, когда бетон полностью затвердеет, начинают строить кирпичные стены. Делают это так же, как и при любом строительстве из кирпича – по одному ряду, смазывая стыки бетоном.
Когда стенки ямы будут полностью покрыты кирпичами – оставляют до полного застывания. Спустя 3 недели уже можно строить туалет.

Яма из железобетонных колец

Если грунтовые воды залегают глубоко, то можно использоать для выгребной ямы железобетонные кольца. Это отличный вариант – они просты в применении, надежны и полностью герметичны. Поэтому их широко используют в создании колодцев.

Устанавливают кольца так:

Выкапывают круглую яму, диаметр которой – где-то на 30 см больше, чем диаметр кольца. Высоту ямы «подгоняют» под общую высоту колец, чтобы не осталось пространства, не покрытого железобетоном.
Насыпают на дно ямы до 15 см гравия.
Ставят первое кольцо, смазывают окружность сверху бетоном и ставят второе кольцо. Всего устанавливают от 2 до 4 штук.
Снова насыпают гравий так, чтобы он заполнил нижнее кольцо хотя бы наполовину.

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

обрезную доску;
металлическую бочку для ямы;
цементно-песчаные блоки 25×18×19 см в качестве основания;
брус 40×60 мм;
уголки, саморезы;
гидроизоляцию;
строительный уровень;
профнастил;
отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия
ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом
ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки
ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия
	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты
	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность
	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

рубероида — в количестве 2 м?;
бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
дверного блока (2000х900 мм);
песка;
вагонки (40 шт., 87х3000 мм);
обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
деревянного бруса (1 шт., 50х50х600);
комплектующих к двери (шпингалета, петель, ручки);
крепежных элементов (саморезов, гвоздей);
материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

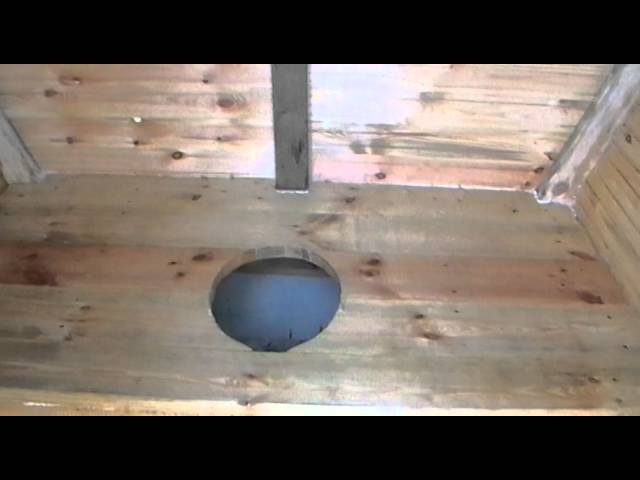

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Что такое хозблок с туалетом и душем?

Название хозблок с туалетом и душем говорит само за себя, это комбинированное строение, которое позволяет совместить в себе несколько помещений различного назначения. Таким помещениями могут быть не только туалет и душ, но и кладовка, гараж, сарай или место для зоны отдыха.

Такие строения раньше использовались для хранения различных вещей и садовых инструментов. Но, впоследствии, им была отведена другая роль. Их стали использовать более целенаправленно, оборудовав внутри кухню, душ или веранду.

Размеры хозблока с санузлом и душем могут варьироваться, в зависимости от того, какую цель преследует человек, возводя такое строение для своей дачи.

Плюс таких помещений в том, что под одной крышей можно разместить несколько секций определенного значения.

В одном хозблоке можно разместить:

Кладовая, гараж, навес, туалет, душ, веранда.
Туалет, душ, терраса, веранда.
Душ, туалет, баня, гараж и кладовая.

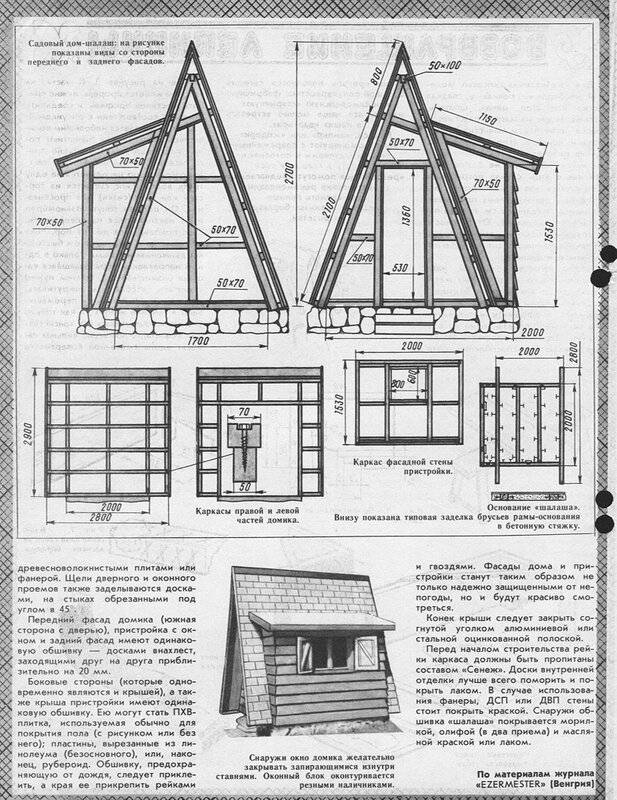

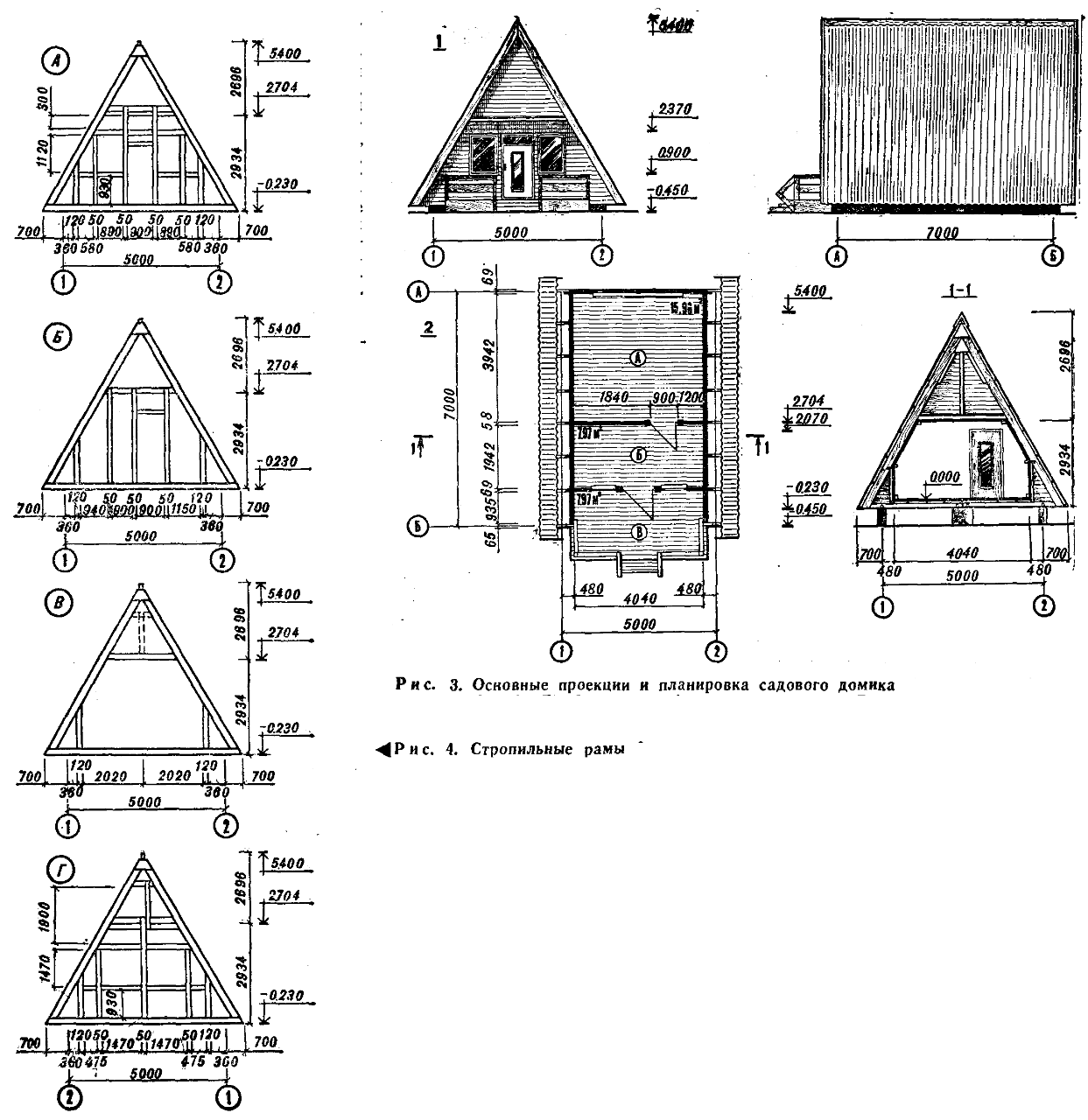

Чертежи дачного туалета типа шалаш: типовые схемы и обзор строительных нюансов
