Отличия дешевой и дорогой светодиодной ленты. Технические характеристики SMD 3528, 5050.

Технические показатели

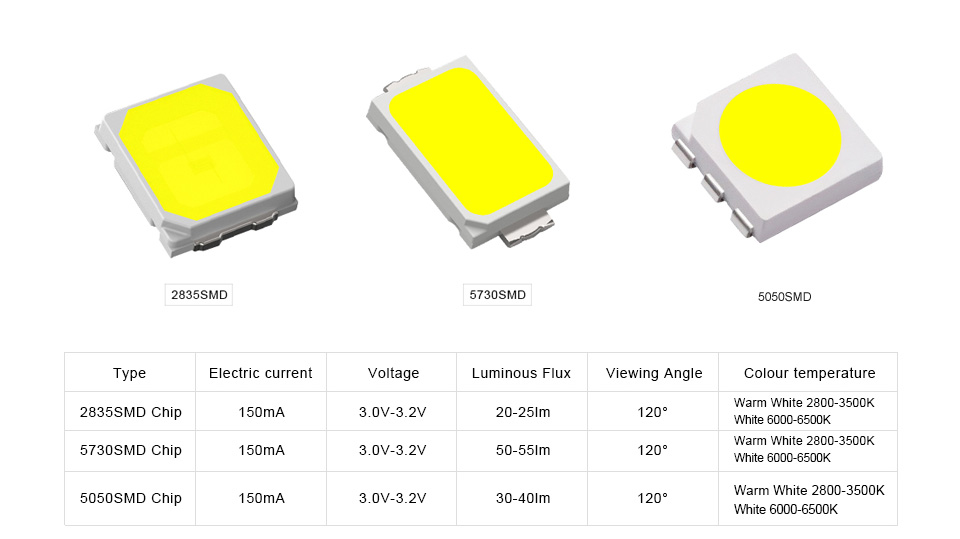

Технические характеристики светодиода smd 5050

Светодиод 5050, характеристики которого не являются едиными, входит в сортамент всех производителей, специализирующихся на лед освещении. Единственным общим параметром является только форма корпуса – квадрат, и его размеры – 5х5х1,6 мм. Все остальные показатели зависят от типа и цвета самой лампы. Выделим лишь лимитированные технические характеристики (допустимый предел):

• потребляемый ток – до 25 мА;
• разница напряжения – 1,8-3,4 В;
• интенсивность потока – 500-4500 мКд;
• угол излучения – 90-120°;
• максимальная температура – 60°С.

Покупая такую продукцию, необходимо обязательно обращать внимание на технические параметры. Серьезные крупные производители очень точно и четко дают всю исчерпывающую информацию, тогда как некоторые преимущественно китайские компании, наоборот, сильно искажают ее

Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов.

ВИДЕО: Диодные ленты на SMD 5050 И 3528 – сравнение

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

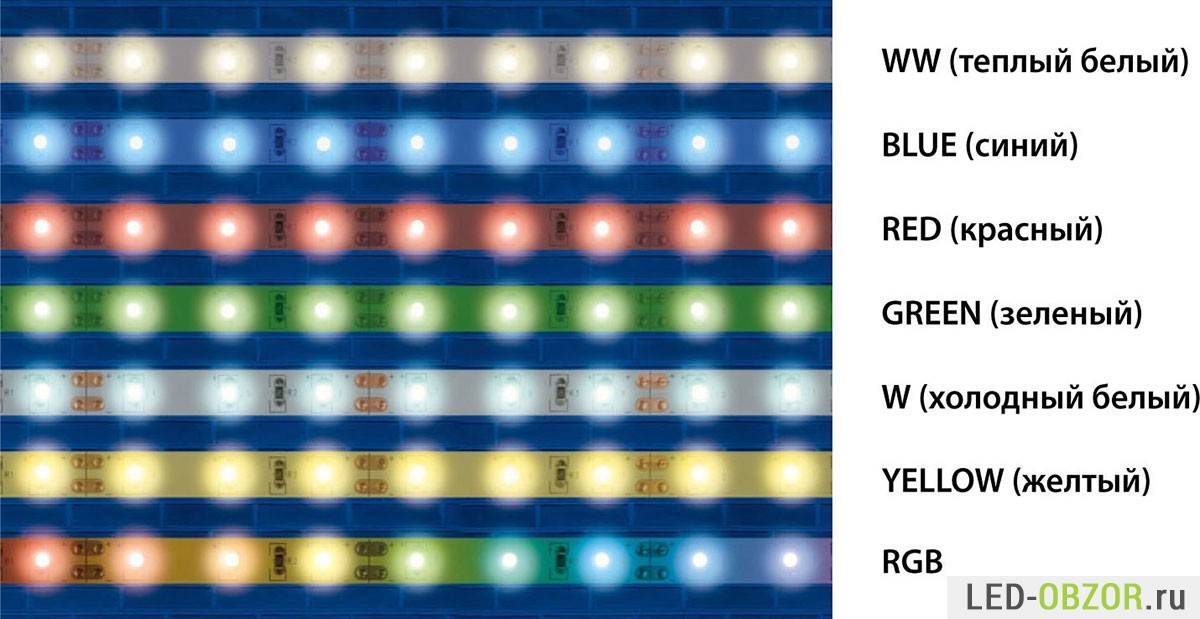

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Особенности питания

Учитывая относительно высокую стоимость сверхярких светодиодов, очень важно использовать для их работы надежные и качественные источники питания, поскольку эти полупроводниковые элементы критичны к токовой перегрузке. После нештатного режима прибор может остаться работоспособным, но мощность излучаемого светового потока существенно сократится. Помимо этого такой элемент с большой вероятностью станет причиной поломки и других, совместно подключенных светодиодов

Помимо этого такой элемент с большой вероятностью станет причиной поломки и других, совместно подключенных светодиодов

После нештатного режима прибор может остаться работоспособным, но мощность излучаемого светового потока существенно сократится. Помимо этого такой элемент с большой вероятностью станет причиной поломки и других, совместно подключенных светодиодов.

Прежде, чем говорить о драйверах для сверхярких светодиодов, коротко расскажем об особенностях их питания

В первую очередь необходимо принять во внимание следующие факторы:

• мощность светового потока, излучаемая этими элементами, напрямую зависит от величины протекающего через них электротока;
• для сверхярких светодиодов характерна нелинейная ВАХ (вольт-амперная характеристика);
• температура оказывает сильное влияние на ВАХ этих полупроводниковых приборов.

Ниже показано изменение ВАХ при температуре полупроводникового элемента (сверхяркий smd-светодиод) 20 °С и 70 °С.

Изменение характеристик от влияния температуры

Как видно из графика, при подаче на полупроводник стабильного напряжения величиной 2 В, электроток, проходящий через него, меняется в зависимости от температуры. При нагреве кристалла 20°С он будет равен 14 мА, когда температура повысится до 70°С, этот параметр будет соответствовать 35 мА.

Результатом такой разницы будет изменение мощности светового потока при одном и том же питающем напряжении. Исходя из этого, необходимо стабилизировать не напряжение, а электроток, проходящий через полупроводник.

Такие блоки питания называются светодиодными драйверами, они представляют собой обычные стабилизаторы тока. Это устройство можно приобрести готовое или собрать самостоятельно, в следующем разделе мы приведем несколько типичных схем драйверов.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. При процессе рекомбинации электродырочных пар вероятность излучения света должна быть достаточно высокой.

Отсюда следует, что сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения. Чтобы эти условия были соблюдены, изготавливаются специальные многослойные гетероструктуры, которые знаменуют собой новый этап в развитии технологии LED. В первые образцы были встроены в металлические корпуса, чем-то похожие на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпуса. Они трубчатой или прямоугольной формы, часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены с целью блокировки видимого света. Более комплексные корпуса адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины. Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов

Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты. В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

What is SMD LED?

SMD LED stands for  Surface Mount Device Light Emitting Diode.

(smd + led)

It is a light-emitting diode in chip shape.

Surface mount devices are the device that can be mounted on PCB’s easily so the SMD led is the LED which can be mounted on PCB or on light strips directly.

SMD are the applications of  Surface Mount Technology (SMT), in this Technology electronic components are made such that they can be placed on printed circuit board or any led strip. This makes the device compact and lite in weight. It also called Chip On Board (COB).

Advantage of SMD led over led with pins:

•  Compact in size
•  Square or rectangular in shape
•  Short leads
•  More efficient
•  More luminous flux in small dimensions.
• Customizable output power

SMD 3528 подключение и применение

В наличии имеем SMD 3528, драйвер MR16 12V 3X1W, двухсторонний фольгированный стеклотекстолит, паяльник, немного свободного времени и желание сделать замену лампочки в автомобильном плафоне салонного света.

Вначале немного посчитаем. В бортовой сети автомобиля 12 вольт (при запущенном двигателе 13.5 -14). Так как мы будем запитывать светодиоды через драйвер, повышение напряжения при запущенном двигателе можно не учитывать. Параметры светодиодов у нас такие: падение напряжения 3.1 вольта, ток 20 мА, цветовая температура 4100К. Параметры драйвера: входное напряжение 12 вольт (допускается и больше), ток выхода 300 мА, драйвер рассчитан на подключение трёх одноваттных светодиодов. Считаем, сколько нам надо взять светодиодов, чтобы уложиться по току: 20мА*20=400мА. Считаем, какой ток будет на каждом светодиоде 300 мА/20=15 мА. Вот мы и выяснили, что по току нам надо 20 штук светодиодов, включенных параллельно, при этом каждый светодиод будет запитан током в 15 — 16 мА — как раз то, что нам нужно. Теперь надо разобраться с напряжением, ведь драйвер рассчитан на три одноваттника, т.е. на выходе у него будет порядка 10,5 — 11 вольт. Ну, тут всё просто, ведь падение напряжения на 3528 практически такое же, как и на одноваттных диодах, значит нам надо три группы по 20 светодиодов соединить последовательно. Вот мы и выяснили, что нам надо 60 светодиодов.

Стоит заметить, что данная схема включения подходит только для светодиодов из одной партии, так как разброс по электрическим параметрам у них небольшой.

Применение драйвера не является стандартным и производителем не предусмотрено.

И так, берём стеклотекстолит.

Размечаем.

Пилкой по металлу прорезаем фольгу по разметке, зачищаем мелкой наждачной бумагой.

Облуживаем.

Припаиваем светодиоды. Драйвер подключаем через резистор 2 — 3 Ома. Для облуживания и пайки диодов я воспользовался сплавом «Розе». Так как температура плавления у него около 100 гр., им намного легче припаивать SMD светодиоды, а большая механическая прочность пайки нам собственно и не нужна.

Подключаем к источнику 12 вольт и зажигаем.

Светит очень даже ничего. Суммарный световой выход люмен 300. Падение напряжения на каждом светодиоде составило 3 вольта. Ток через каждый диод 14,5 мА. Осталось только встроить данную плату в плафон салонного света.

Думаете, салонное освещение — это единственное применение спаянной платы? Ничего подобного, сейчас мы её превратим в светильник для палатки, или так называемый кемпинговый светильник.

Для этого возьмём три аккумулятора UltraFire 18650 3,7 вольта 3000 mAh. Эти замечательные аккумуляторы имеются в наличии в нашем магазине.

С обратной стороны платы нашего светильника прорежем площадки под крепёж для аккумуляторов.

Из жести вырезаем крепёж и припаиваем его на плату.

Ставим аккумуляторы.

Включаем.

Работает. Осталось подобрать подходящий корпус, и светильник готов. Можно ещё встроить разъём для подключения от внешнего источника (например от акб. автомобиля). Потребление светильника составило 310 мА, полностью заряженных аккумуляторов должно хватить часов на 9 — 10 непрерывной работы.

В отличии от китайских светильников, этот — действительно светит.

Chip_Led27.

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами — «IP» и двумя цифрами после них.

ленты без защиты — IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют — лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: «Какую вам светодиодную ленту нужно?» вы должны смело и со знанием дела ответить:

Технические характеристики

Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.

Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.

Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.

 Основные максимально допустимые параметры SMD 3528:

1. Мощность рассеяния кристаллом, мВт – 150.
2. Прямой ток, мА – 50.
3. Импульсный (не более 0.1 мс) ток, мА – 200.
4. Обратное напряжение, В – 5.
5. Температура эксплуатации, °С – -40…+90.
6. Температура пайки:
   • феном – 240 °С/10 сек;
   • паяльником – 350 °С/10 сек.

А теперь взглянем на характеристики светодиодов различного цвета свечения.

Основные характеристики для красных

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7		2.4
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	620		635
Сила света, мкд	IV	при прямом токе 20 мА	200		500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для желтых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7		2.4
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	580		592
Сила света, мкд	IV	при прямом токе 20 мА	300		500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для зеленых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8		3.6
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	515		530
Сила света, мкд	IV	при прямом токе 20 мА	400		2 000
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для синих

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8		3.6
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	460		475
Сила света, мкд	IV	при прямом токе 20 мА	300		600
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

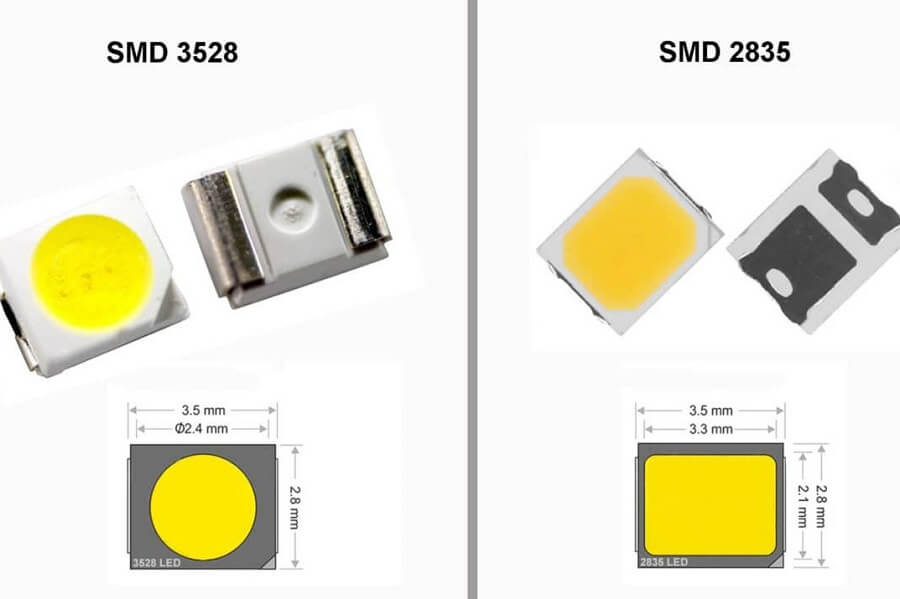

Чем 3528 отличается от 5050, 2835 и других светодиодов?

Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.

Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность  3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.

Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).

Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.

Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…
